Autor: Arne Wiechern

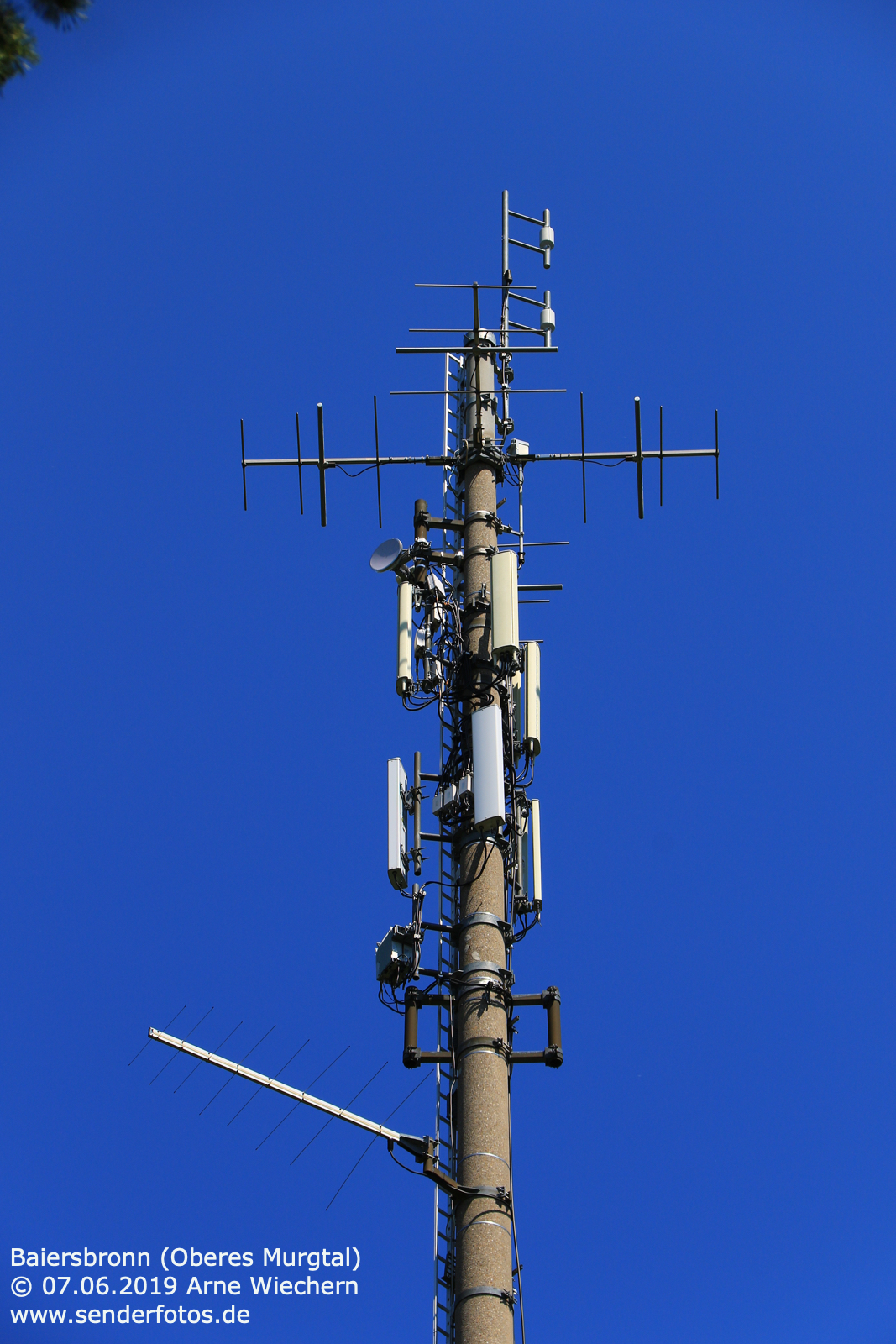

07.06.2019: Unmittelbar neben dem Rinkenturm nordwestlich von Baiersbronn auf dem 760 m hohen Rinkenkopf gelegen bildet ein Schleuderbetonmast mit danebenliegender Blockhütte den Sender Oberes Murgtal. Auf UKW wird das Programm SWR4 Radio Südbaden (87,9 MHz/0,1 kW) ausgestrahlt. Am 1. Januar 2016 endete die Ausstrahlung des Freien Radios Freudenstadt auf 104,1 MHz (0,1 kW). Ferner sind die Frequenzen 96,8 MHz (0,1 kW) und 99,2 MHz (0,1 kW) koordiniert. Seit dem 14. November 2018 wird außerdem das DAB plus-Multiplex SWR BW S auf Kanal 8D mit einer Leistung von 1,4 kW ausgestrahlt.

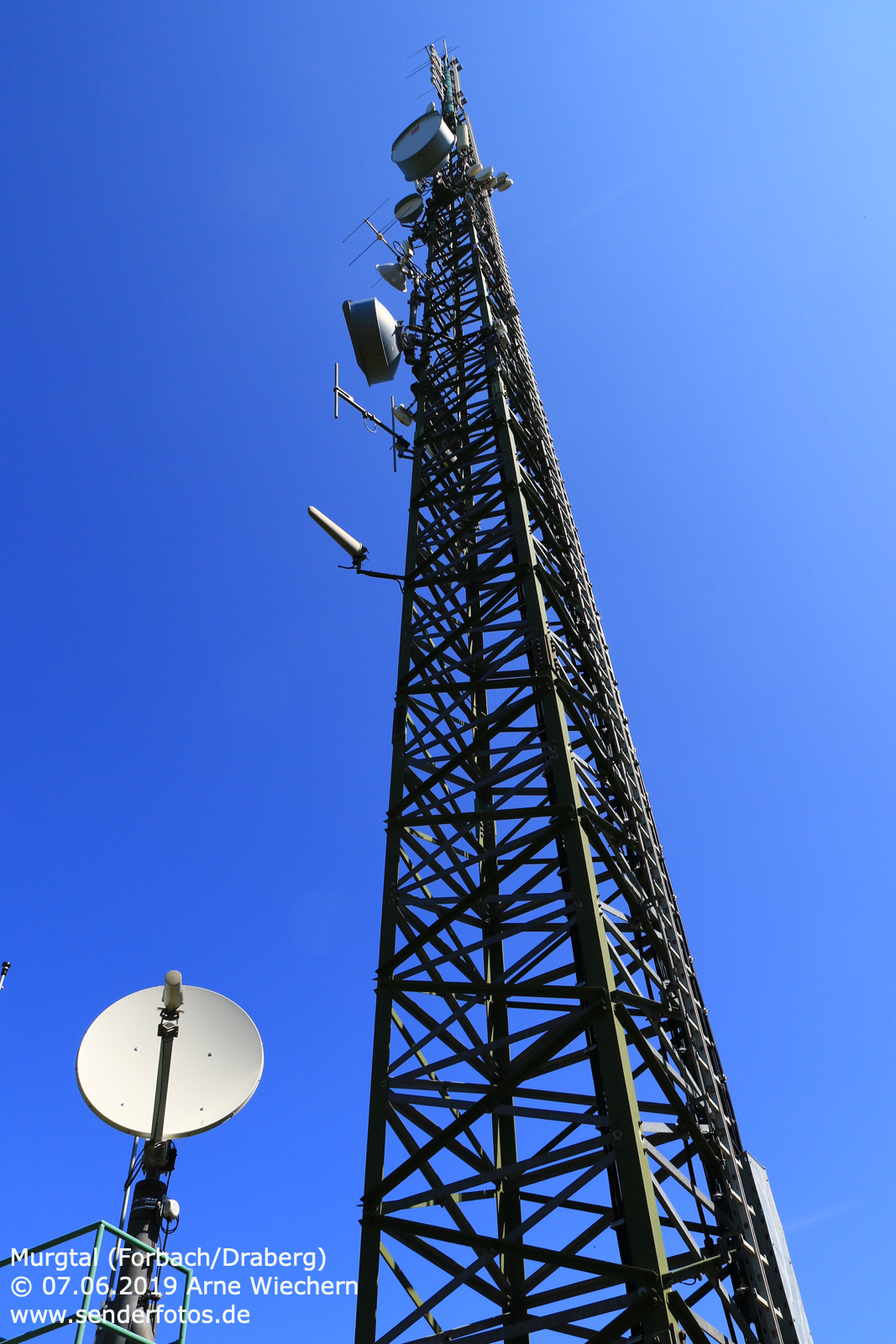

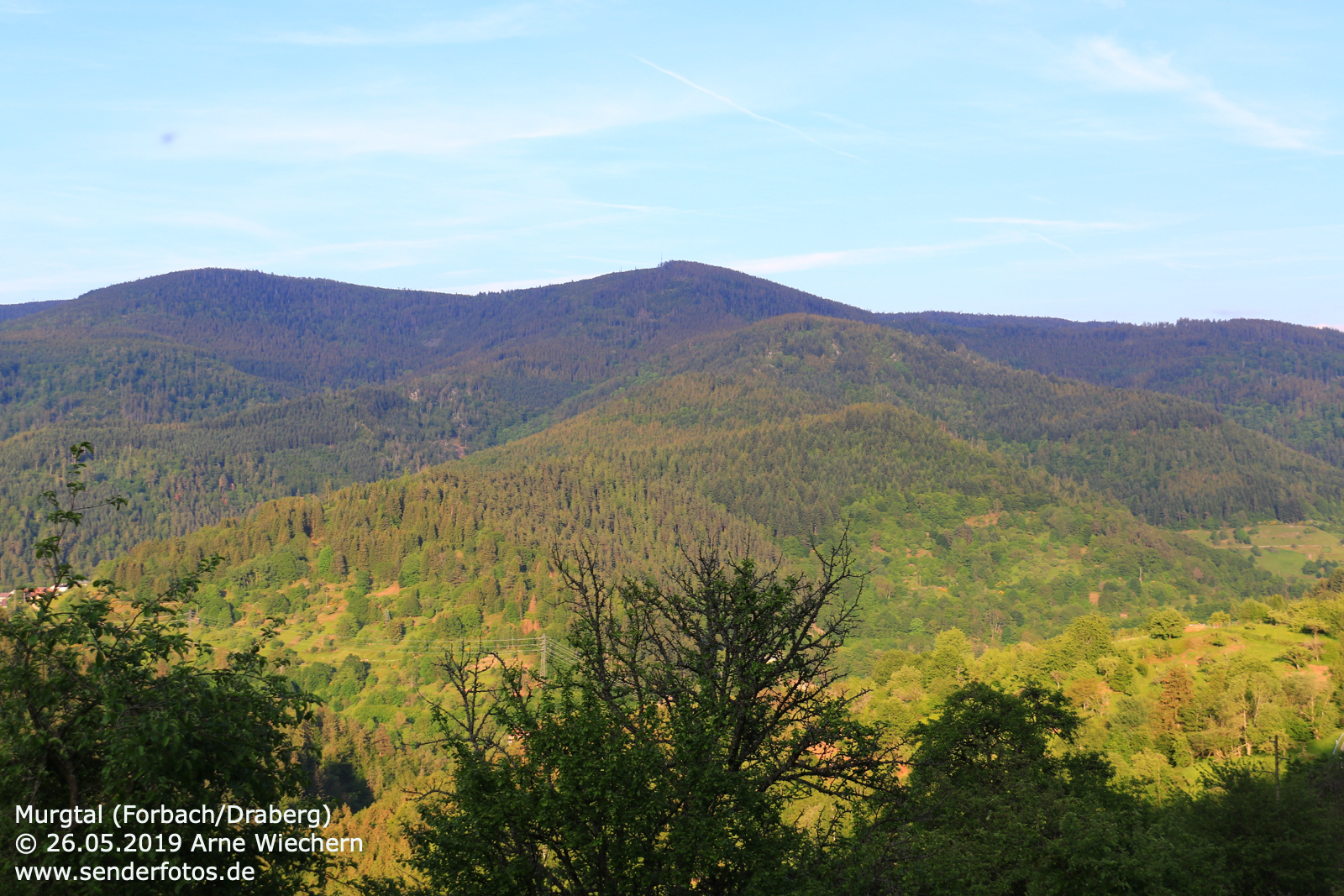

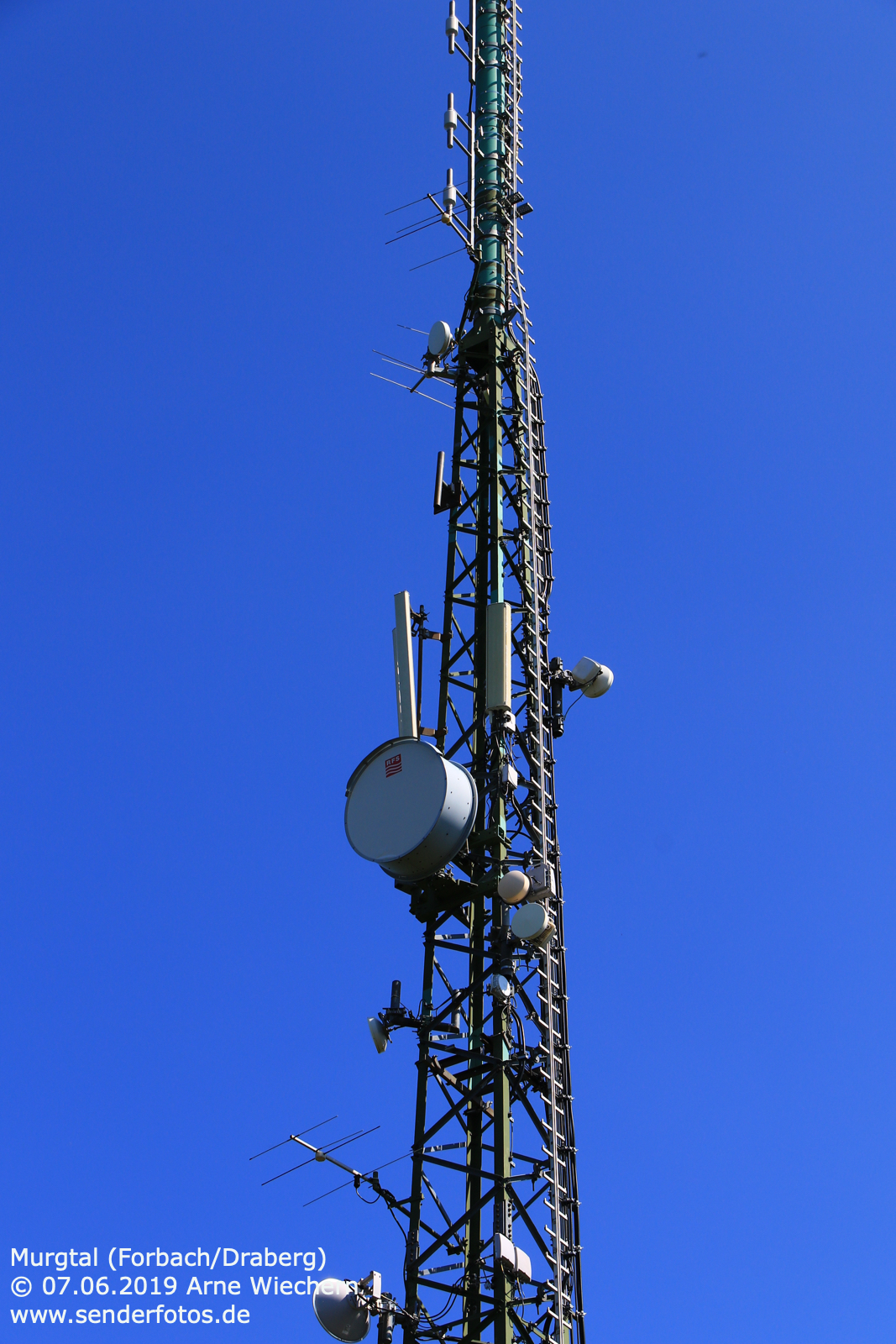

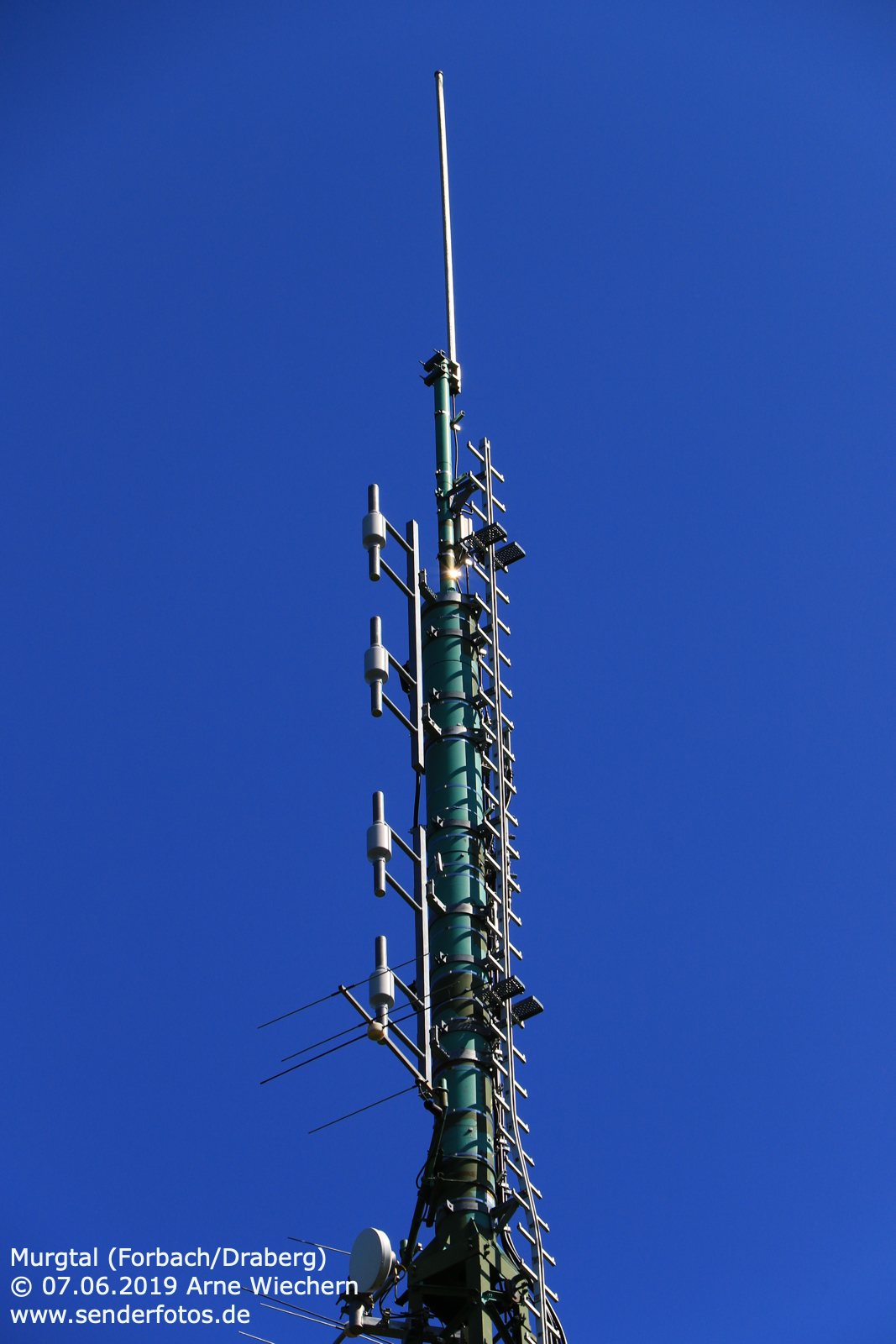

(DFMG) – 07.06.2019: Auf dem 965 m hohen Draberg nordöstlich von Forbach befindet sich die Sendeanlage Murgtal. Als Antennenträger dient ein freistehender Fachwerkturm. Auf UKW werden die Programme SWR1 BW (89,1 MHz/0,05 kW) und SWR3 (97,5 MHz/0,05 kW) ausgestrahlt. Trotz der nur geringen Sendeleistung hat der Sender Murgtal durch seine exponierte Lage eine überraschend hohe Reichweite. Sogar in Frankreich können die Programme noch empfangen werden. Seit dem 25. April 2019 wird von diesem Standort auch das DAB plus-Multiplex SWR BW N auf Kanal 9D übertragen. Die Sendeleistung beträgt 3 kW. Vor der Umstellung auf DVB-T in der Region wurde der Standort zudem als analoger Fernsehfüllsender verwendet: Das Erste (Kanal 33/0,25 kW), ZDF (Kanal 30/0,25 kW) und SWR Fernsehen (Kanal 46/0,25 kW).

(DFMG) – 29.12.2018: Der 47m hohe Stahlfachwerkturm oberhalb des Pragsattels wurde 1989 errichtet und trägt Antennen für BOS-Funk, Mobilfunk und Richtfunk. Zeitweise wurde der Mast als Antennenträger für DAB-Hörfunk (L-Band) genutzt. Das L-Band wurde mit dem Wechsel von DAB zu DABplus jedoch verlassen – der Sender Burgholzhof wurde fortan nicht mehr als Standort für Hörfunkausstrahlungen verwendet. Ab dem 1. Juni 2006 hatte der Programmanbieter watcha vom Sender Burgholzhof ein kostenpflichtiges DMB-Paket als Pilotprojekt ausgestrahlt. Genutzt wurde hierfür außerdem der Stuttgarter Standort Frauenkopf. Die Bezeichnung „Technoturm“ bezieht sich offenbar auf die für das Jahr 1989 futuristisch anmutende Bauweise des Turms.

Größere Karte anzeigen

(SWR) – 04.01.2019: Am SWR-Standort Stuttgart werden die Hörfunkprogramme SWR1 Baden-Württemberg und SWR4 Baden-Württemberg produziert. Außerdem sind im 18-stöckigen Hochhaus (davon sind acht Stockwerke in den Untergrund bzw. in den Hang eingelassen) zahlreiche SWR-Fachredaktionen angesiedelt. Auf dem Dach des Hochhauses befinden sich gestockte Yagi-Antennen von denen aus einer Höhe von 66 m folgende Programme ausgestrahlt werden: SWR Aktuell (91,5 MHz/0,3 kW) und SWR1 Baden-Württemberg (99,6 MHz/0,5 kW). Weiterhin koordiniert ist die Frequenz 93,1 MHz (0,2 kW), die viele Jahre von SWR2 genutzt wurde. Seit dem 29. August 2018 wird diese Frequenz am Standort Heilbronn für DASDING genutzt – der SWR hat im Gegenzug den Stuttgarter Sender auf dieser Frequenz abgeschaltet.

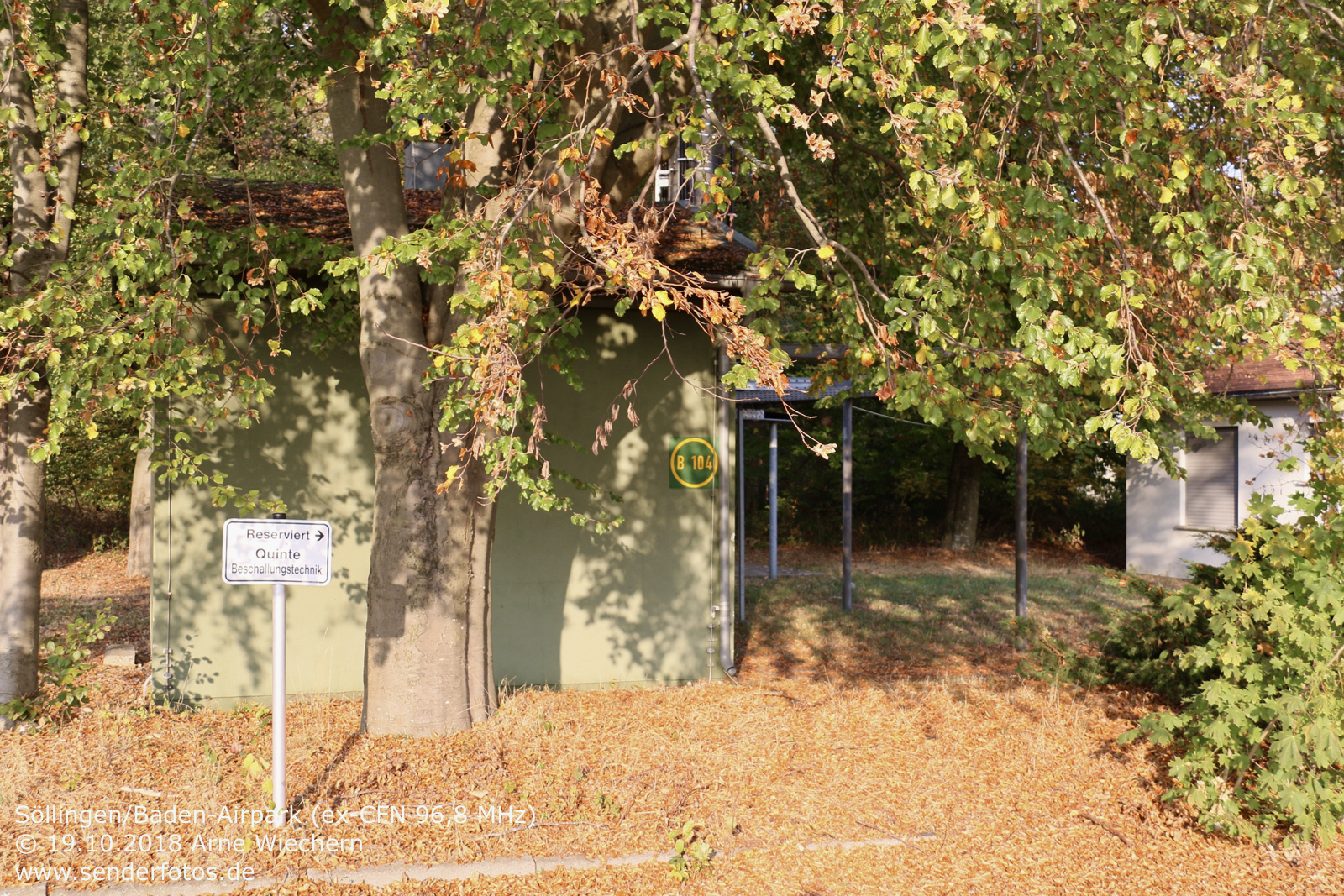

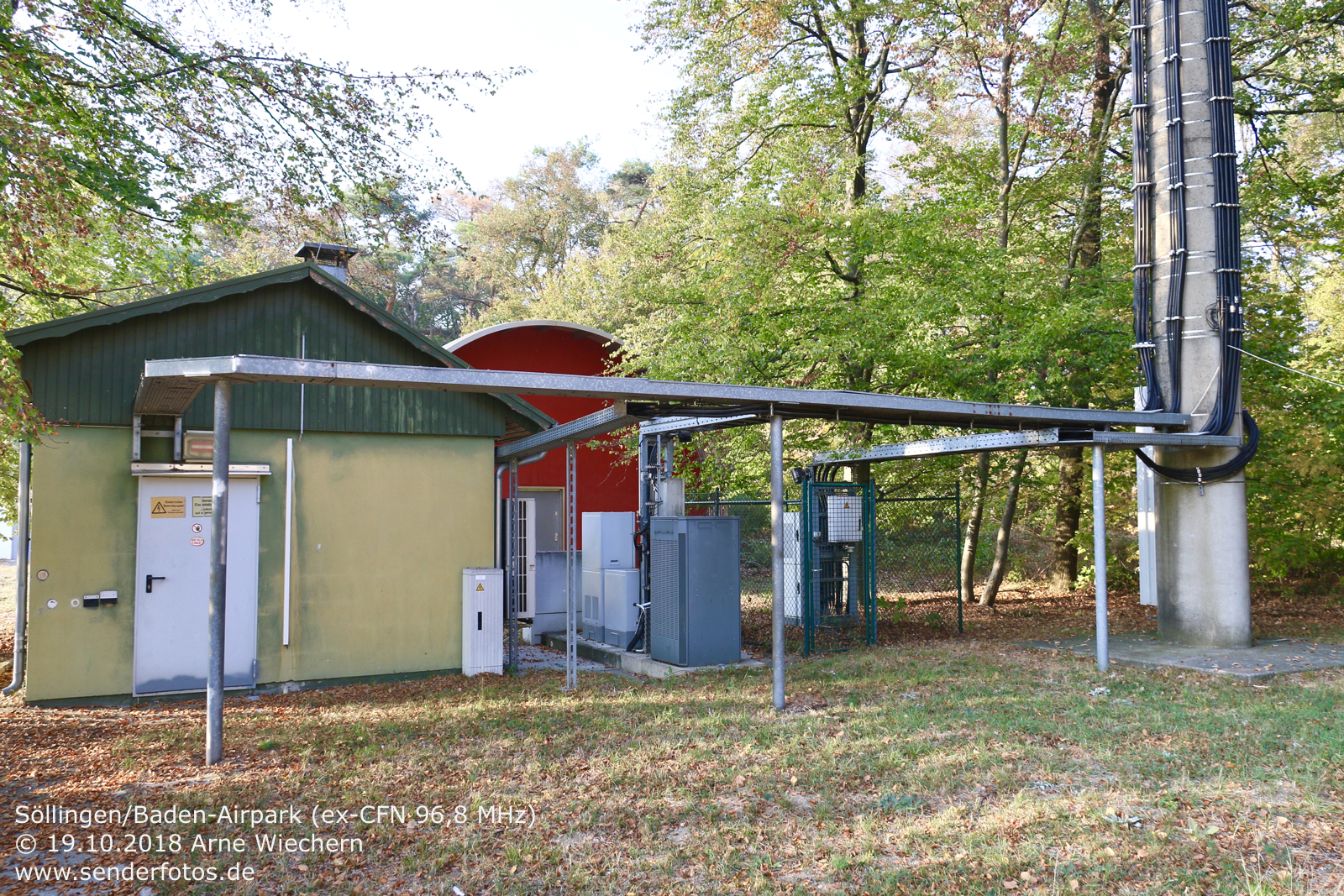

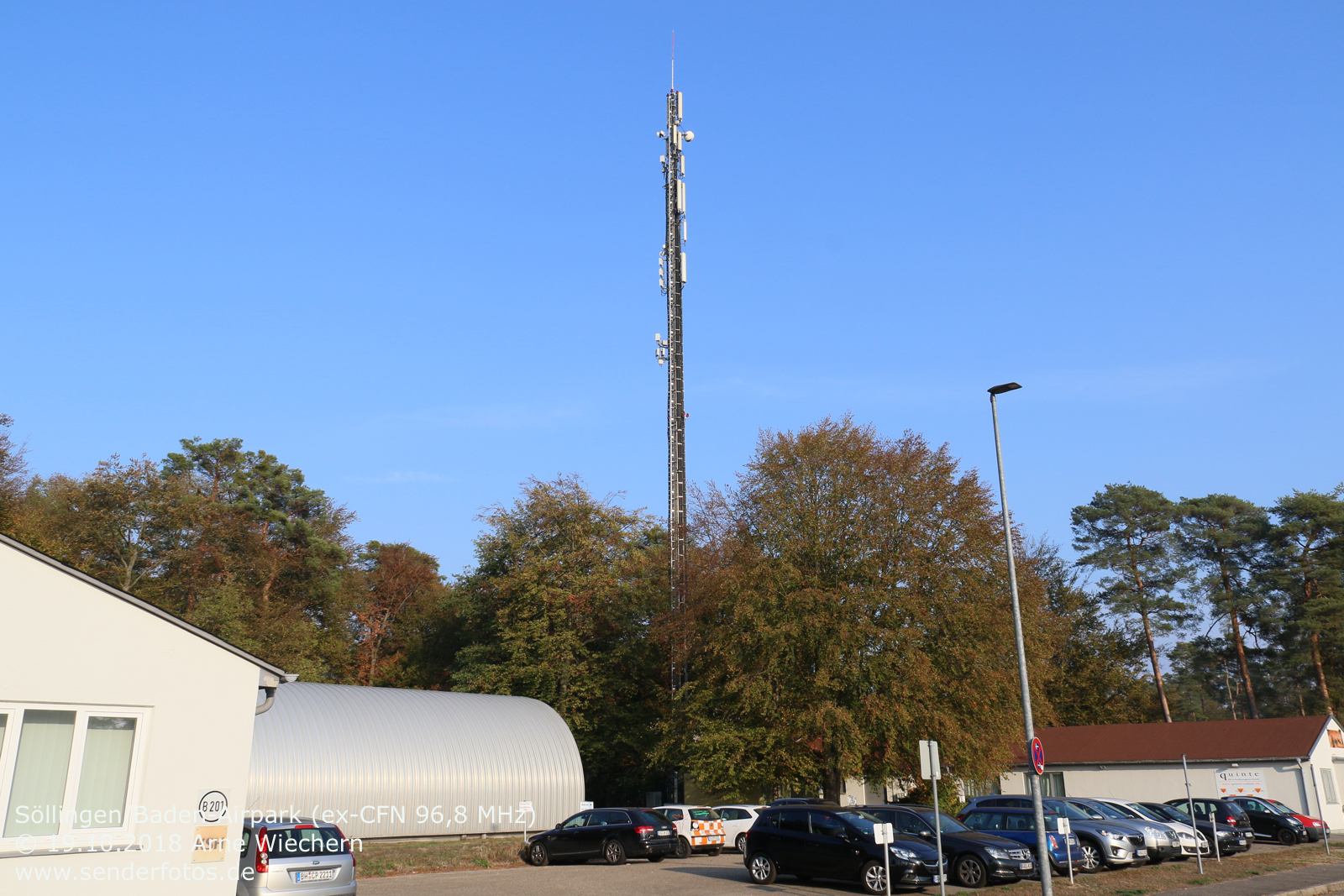

19.12.2018: Der heutige Flughafen Karlsruhe/Baden-Baden (Baden Airpark) war von den 1950er Jahren bis 1993 ein kanadischer Militärflugplatz. Um die dort stationierten Soldaten mit Informationen zu versorgen, wurde von einer Sendeanlage auf dem Flugplatzgelände das kanadische Militärradio CFN ausgestrahlt. Zunächst wurde die Frequenz 101,125 MHz (0,05 kW, nur in mono) genutzt – nach Ersatz des ersten Masts durch eine Neukonstruktion Anfang der 1990er Jahre wechselte die Frequenz auf 96,8 MHz (0,5 kW). Zeitzeugen berichten, dass die Ausstrahlung nach Umstellung der Frequenz in stereo erfolgte. Grenzen der Empfangbarkeit waren im Norden Durmersheim, im Westen Haguenau (Elsass), im Süden Bühl und im Osten Mummelsee/B500. Das Sendestudio befand sich ebenfalls auf dem Flughafengelände direkt neben dem Sendemast im Gebäude B105 an der Edmonton Avenue, in dem heute ein Unternehmen für Beschallungstechnik residiert. Nachdem das kanadische Militär abgezogen war, gründete sich der Privatsender „Radio 96“, der die Frequenz am Flughafen zunächst weiterbetrieb, im Jahr 2003 den Sendebetrieb jedoch einstellte. Inzwischen wurde die Frequenz 96,8 MHz zu einem Sendemast in Baden-Baden/Lichtental verlagert, dort jedoch bislang nicht wieder in Betrieb genommen. Der Sendemast im Baden-Airpark wird heute als Mobilfunkbasis genutzt. Die UKW-Sendeantennen sind längst entfernt worden.

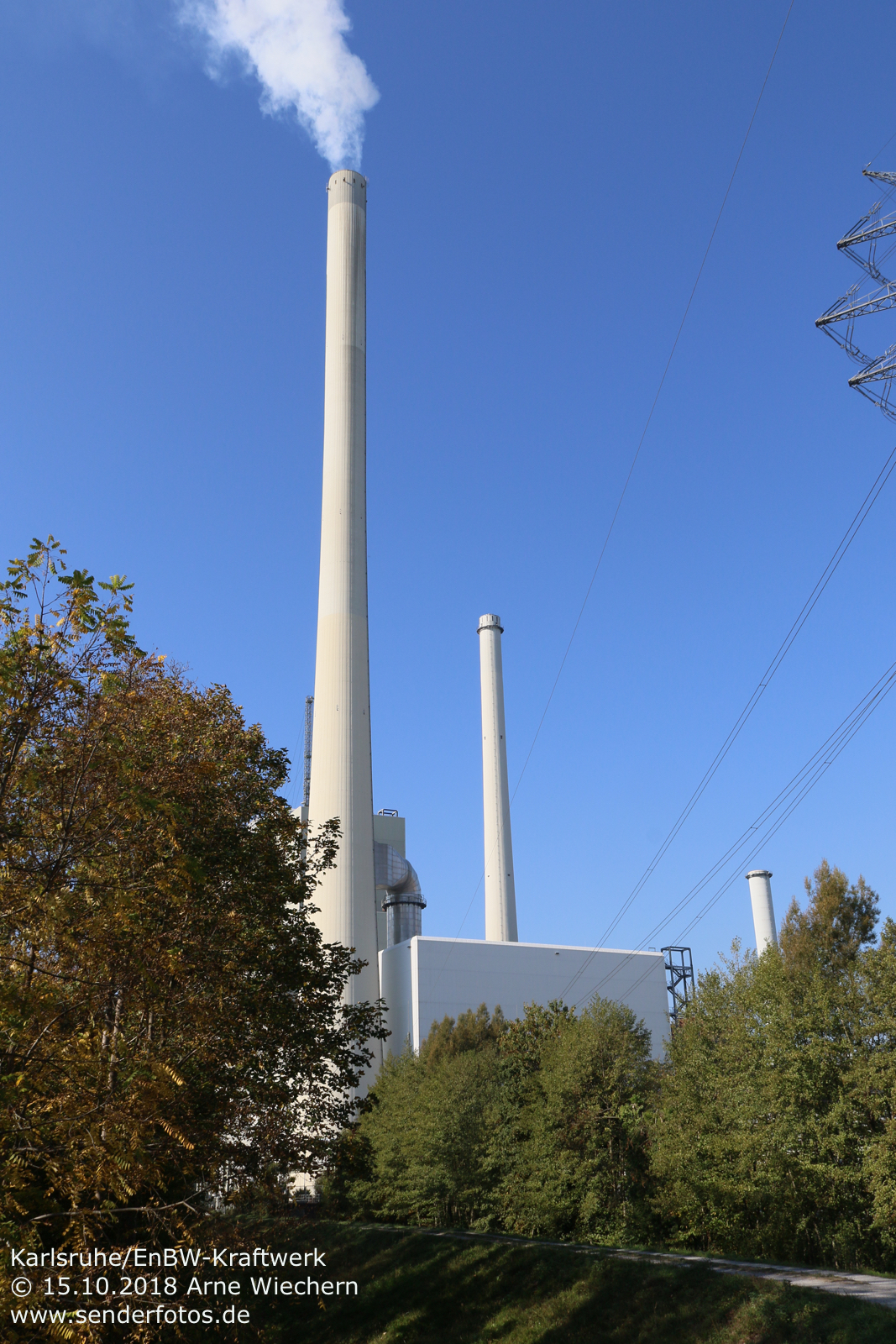

(DFMG) – 15.12.2018: Auf dem Dach eines der Kraftwerk-Gebäude innerhalb der Anlage des Rheinhafen-Dampfkraftwerks in Karlsruhe befindet sich in einer Höhe von 182 m die Sendeantenne von „Klassik Radio“. Das Programm wird mit einer Leistung von 2 kW auf der Frequenz 90,4 MHz ausgestrahlt.

Größere Karte anzeigen

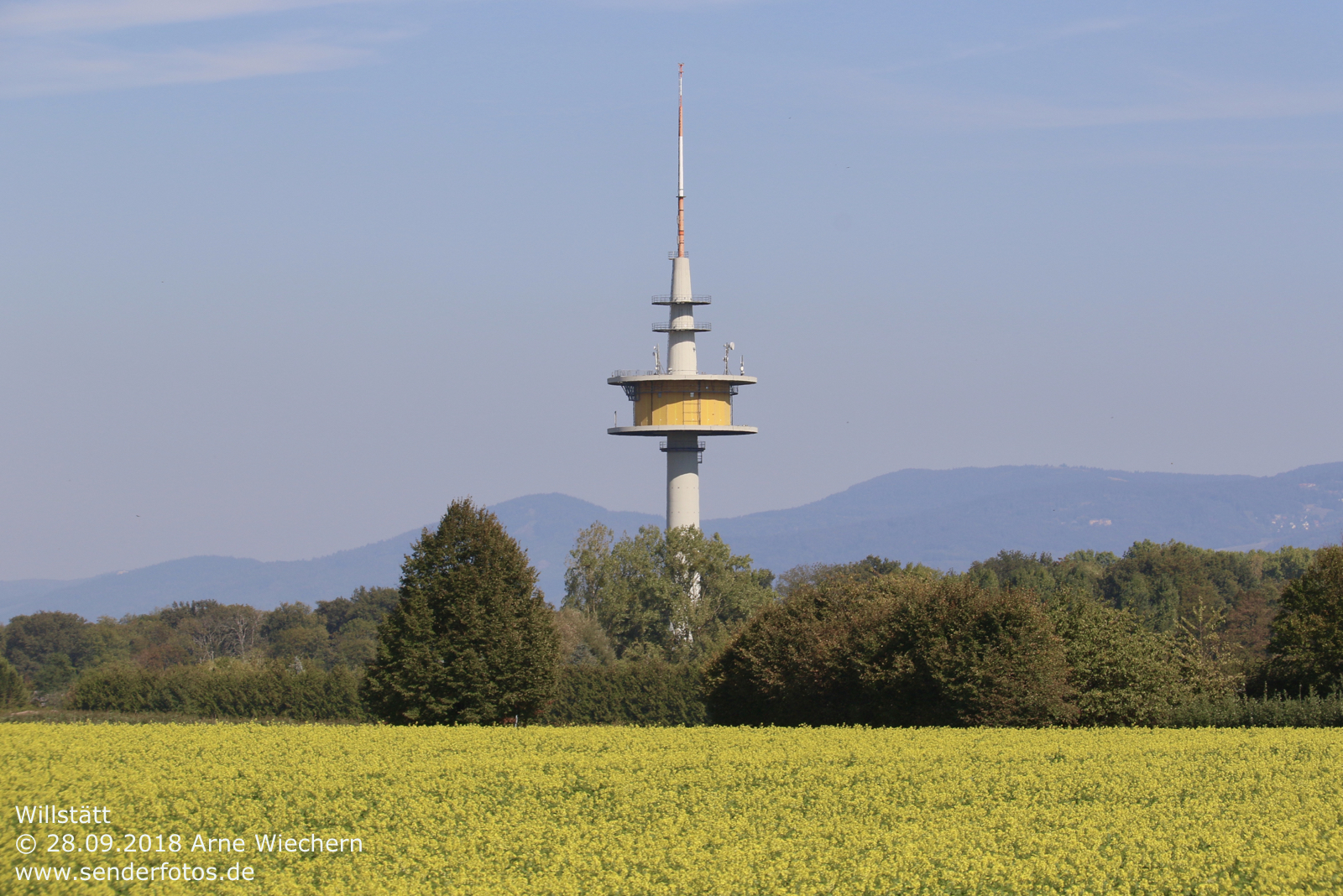

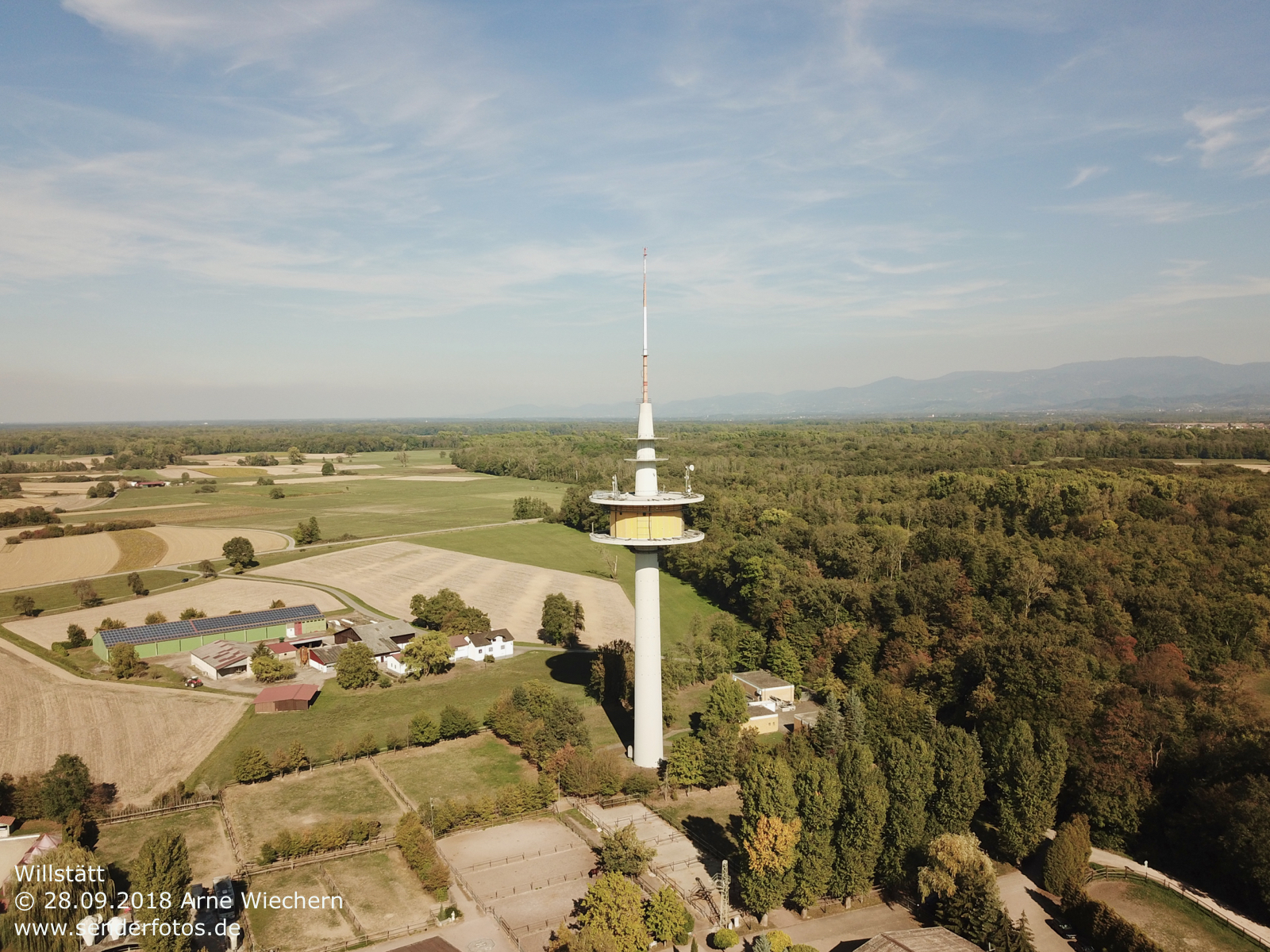

(DFMG) – 07.10.2018: Der 108 m hohe Fernmeldeturm Willstätt wurde in den 80er Jahren westlich des Willstätter Ortsteils Legelshurst in der dortigen Waldsiedlung errichtet. Es handelt sich hierbei um einen Typenturm FMT 11. Zeitweise wurde von einer Antenne in 60 m Höhe, also knapp oberhalb der Betriebskanzel das Programm „Hitradio OHR“ auf 104,9 MHz (5 kW) abgestrahlt. Die Frequenz wurde später an den Standort Offenburg verlagert.

(SWR) – 23.09.2018: Die erste Sendeanlage am Standort Freiburg-Lehen wurde am 20. Dezember 1933 in Betrieb genommen – der Sendestandort ist damit einer der ältesten in Deutschland. Im Oktober 1945 wurde der auch heute noch genutzte Stahlfachwerkmast in Betrieb genommen. Er hat eine Höhe von 92 Metern, eine Kantenlänge von 1,2 m und ein Gesamtgewicht von 20 Tonnen. Zunächst diente er ausschließlich der Abstrahlung von Mittelwellensignalen. Zeitweise betrug die Sendeleistung 50 kW. Im Jahr 1976 kamen Sendeantennen für UKW hinzu. Der Mittelwellensender, der zuletzt das Programm von SWR cont.ra auf 828 kHz übertrug, wurde am 8. Januar 2012 deaktiviert. Noch heute sind die für die Mittelwellen-Ausstrahlung nötigen Isolatoren in den Pardunen zu erkennen – ebenso wie kleine Mastkonstruktionen, die einst eine Reusenleitung für die Zuführung der Sendeenergie vom Betriebsgebäude zum Sendemast trugen. Heute werden vom Sender Freiburg-Lehen fünf Programm auf UKW abgestrahlt: DASDING (91,1 MHz/0,5 kW), baden.fm (94,7 MHz/0,5 kW), SWR2 (96,0 MHz/1 kW), SWR3 (99,2 MHz/0,5 kW) und SWR1 BW (107,0 MHz/0,1 kW).

(SWR) – 30.07.2018: Der Sender Hornisgrinde auf dem höchsten Berg des Nordschwarzwaldes, der Hornisgrinde mit einer Höhe von 1125 m, gilt neben dem Stuttgarter Fernsehturm als einer der Hauptsendestandorte des Südwestrundfunks. Der 206 m hohe Betonturm wurde in den Jahren 1971/1972 errichtet und ersetzte zwei Stahlgittermasten aus den 1950er Jahren. Von 1954 an wurde vom Standort Hornisgrinde das Fernsehprogramm der ARD auf Kanal 8 mit einer Leistung von 80 kW ausgestrahlt. Mit der Umstellung auf den digitalen DVB-T-Standard in der Region am 5. November 2008 wurde der Fernsehsender abgeschaltet. DVB-T-Signale strahlen nun andere Standorte in der Umgebung aus. Weiter im Einsatz sind die UKW-Sender: SWR 1 BW (93,5 MHz/80 kW), SWR 2 (96,2 MHz/80 kW), SWR 3 (98,4 MHz/80 kW), SWR 4 Freiburg (94,0 MHz/0,63 kW) und Radio Regenbogen (100,4 MHz/80 kW). Im Jahr 2005 übernahm der SWR-Sender Hornisgrinde auch die Ausstrahlung des Deutschlandfunks (106,3 MHz/80 kW) vom 400 m nördlich gelegenen DFMG-Standort. Aufgrund von Einsprüchen aus Frankreich musste die Sendeleistung aller UKW-Sender in Richtung Westen stark gedrosselt werden. Richtung Westen werden seitdem nur noch 10 kW ausgestrahlt. Richtung Norden versorgt der Sender auch noch heute teilweise die Region Rhein-Neckar, nach Süden reicht der Sender bis an die Schweizer Grenze, im Osten können Hörfunkprogramme von der Hornisgrinde mitunter noch an der tschechischen Grenze empfangen werden. Auf DAB plus werden die Multiplexe des SWR (Kanal 8D/10 kW) und von Digital Radio Südwest (Kanal 11B/0,25 kW) ausgestrahlt.

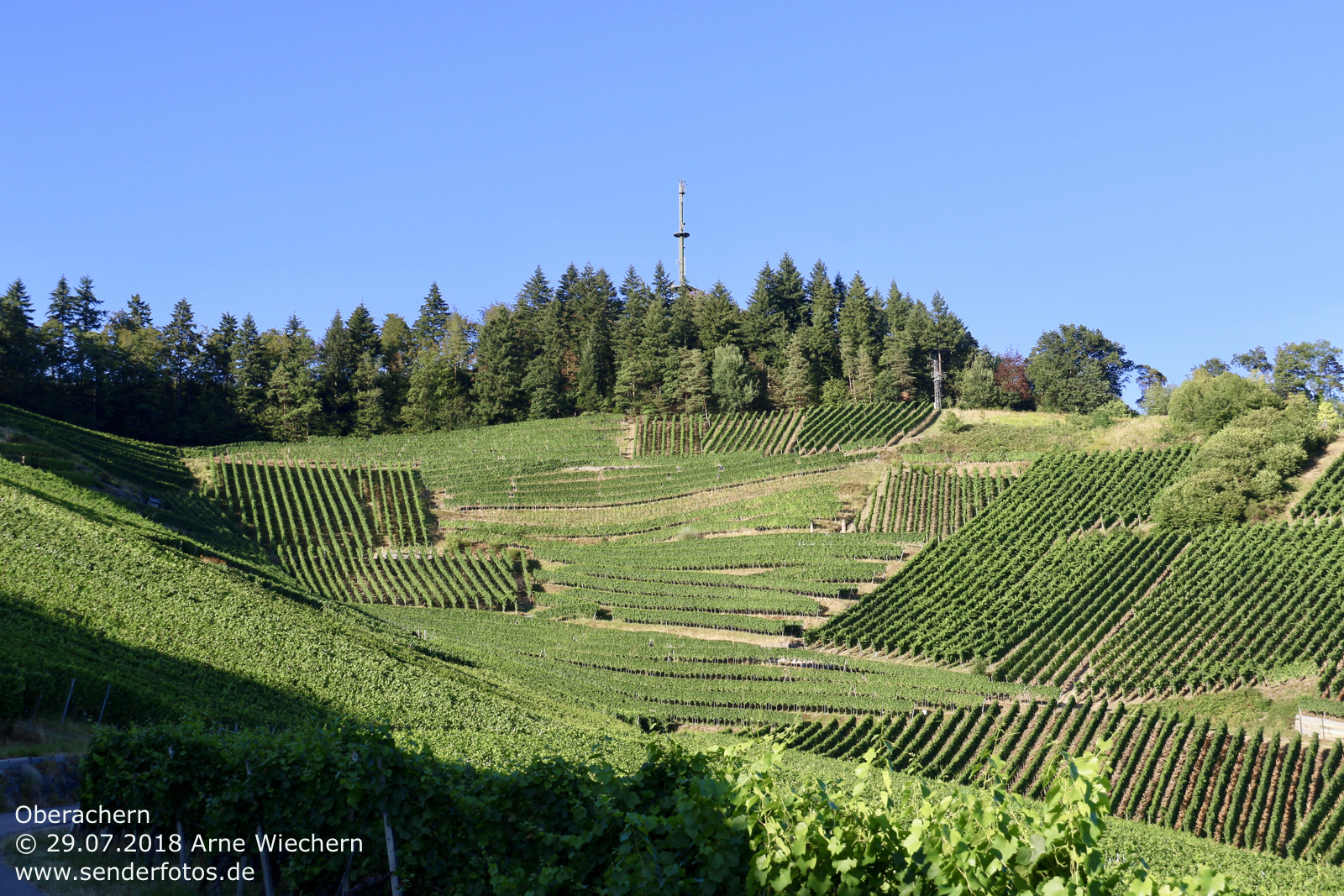

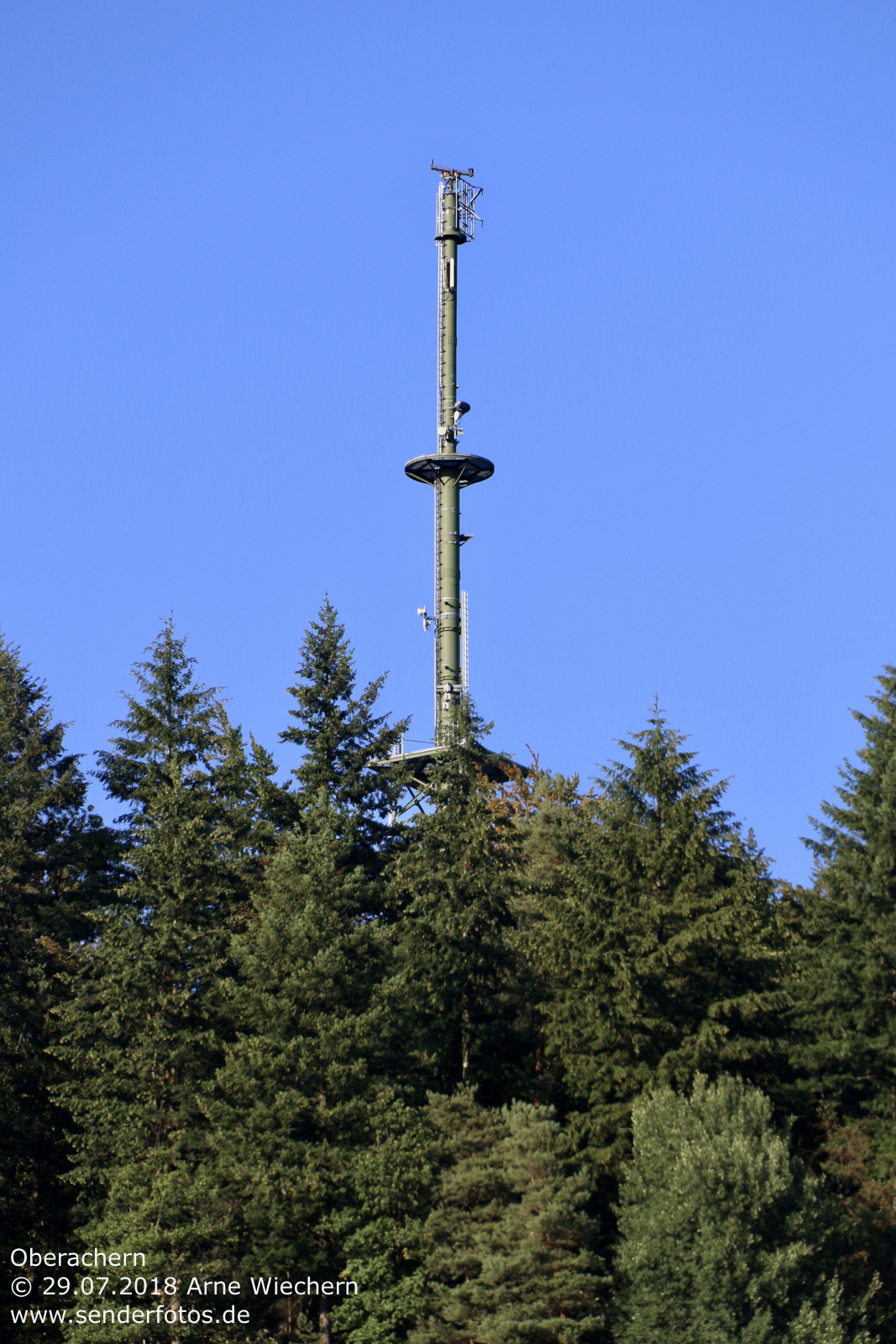

DFMG – 30.07.2018: Der Sendemast auf einem Höhenzug im Südosten des Acherner Stadtteils Oberachern wird als Standort für „Hitradio Ohr“ genutzt. Das Programm wird über zwei Antennenfelder an der Mastspitze auf 90,5 MHz mit einer Leistung von 2 kW ausgestrahlt.

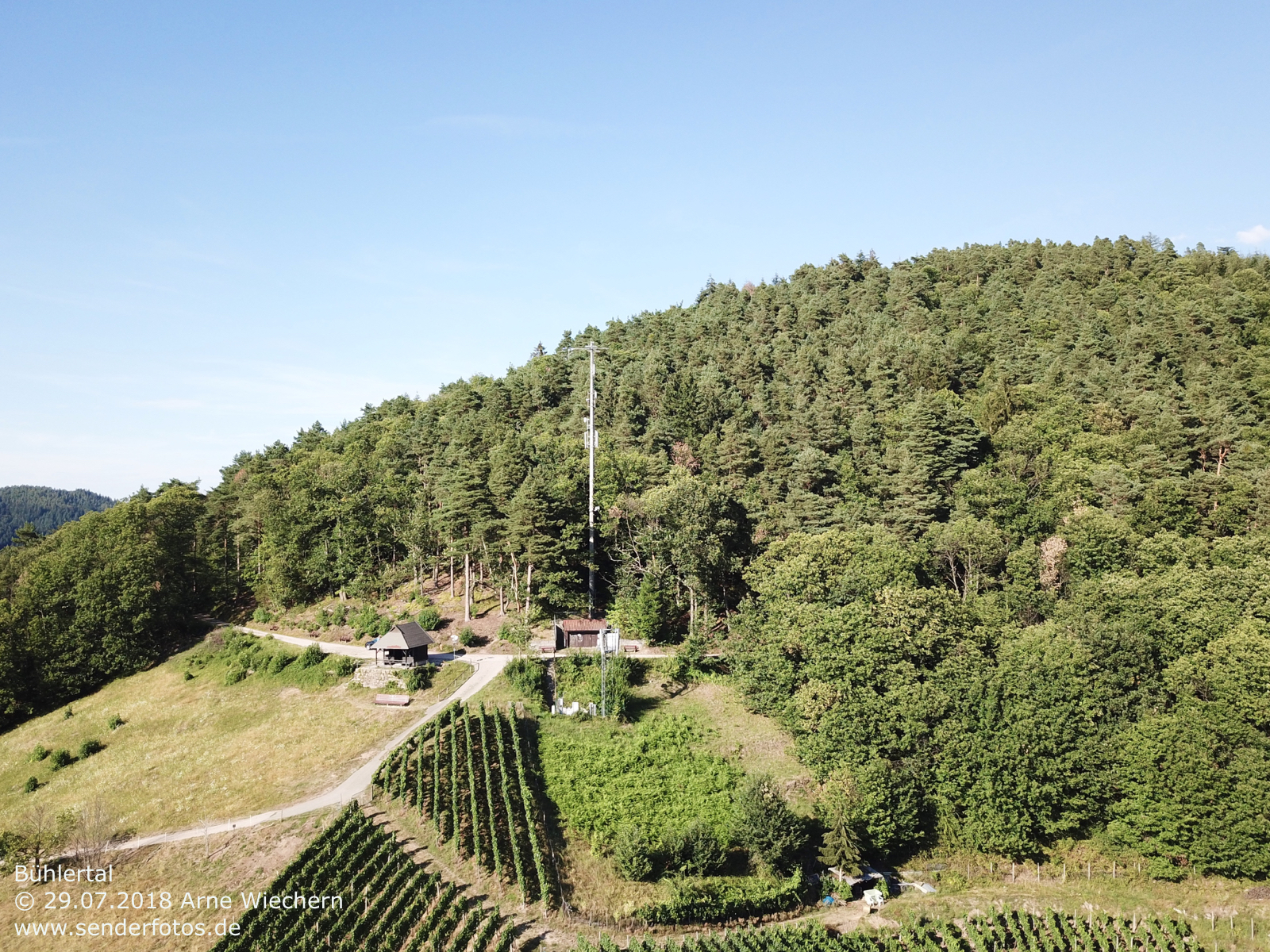

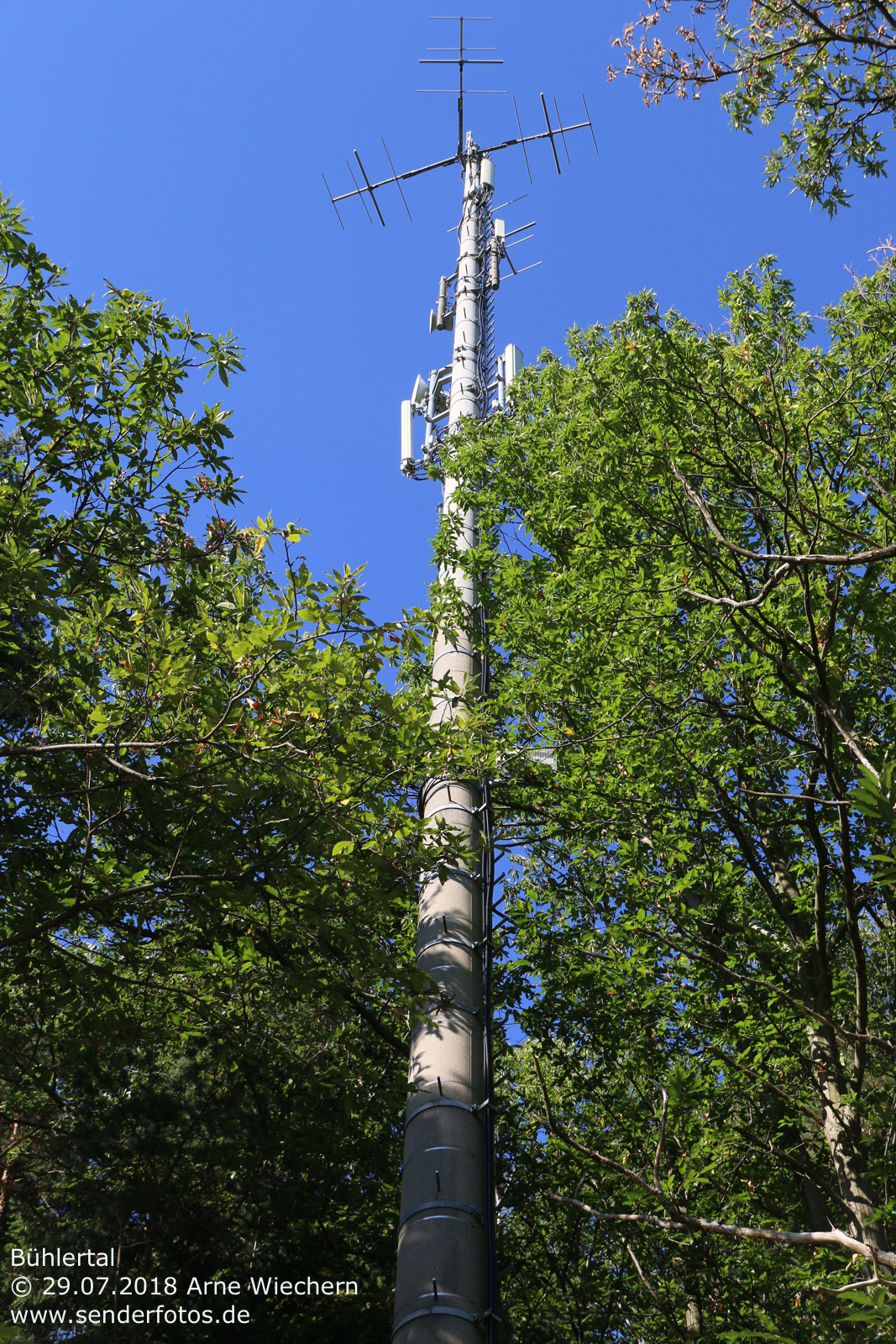

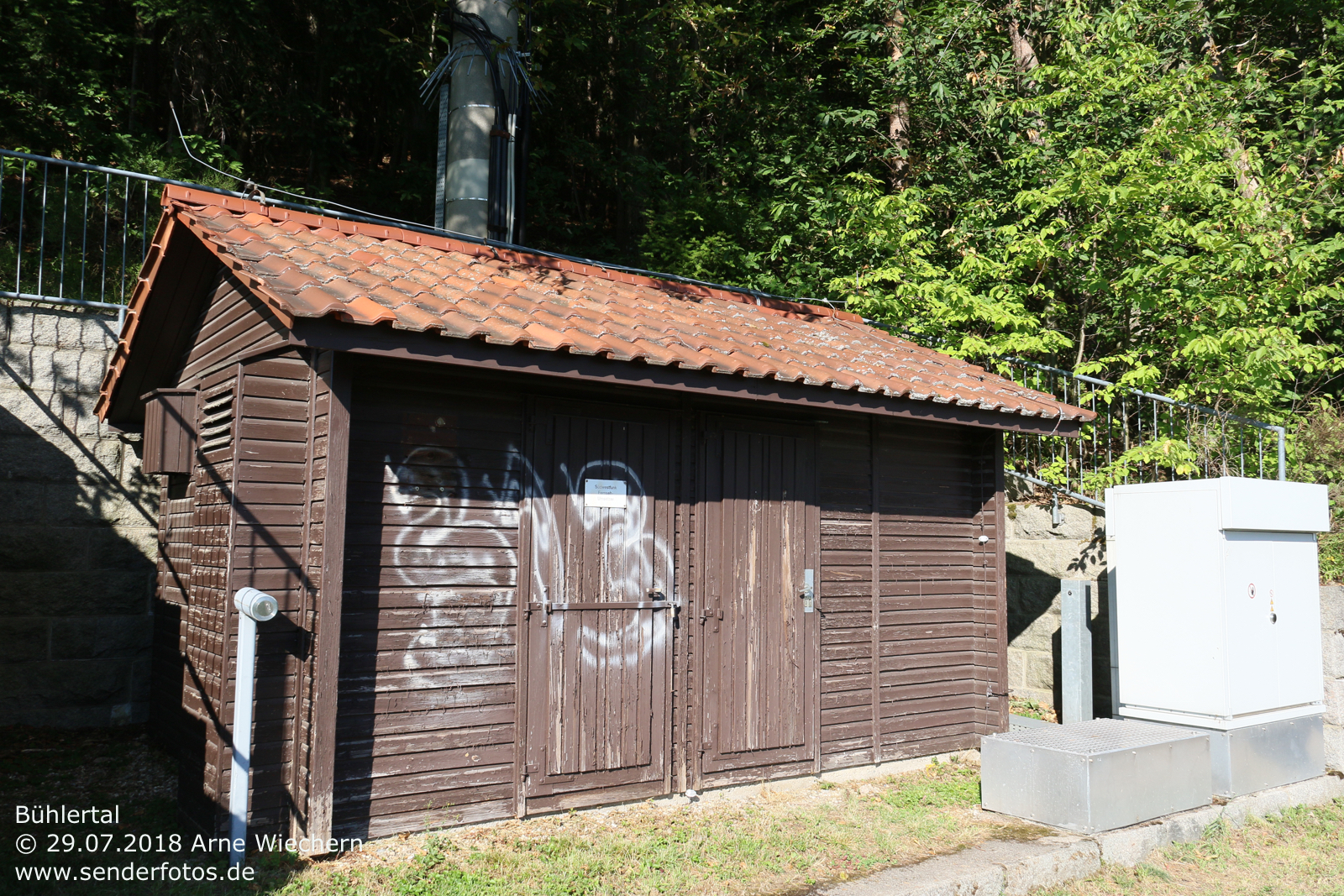

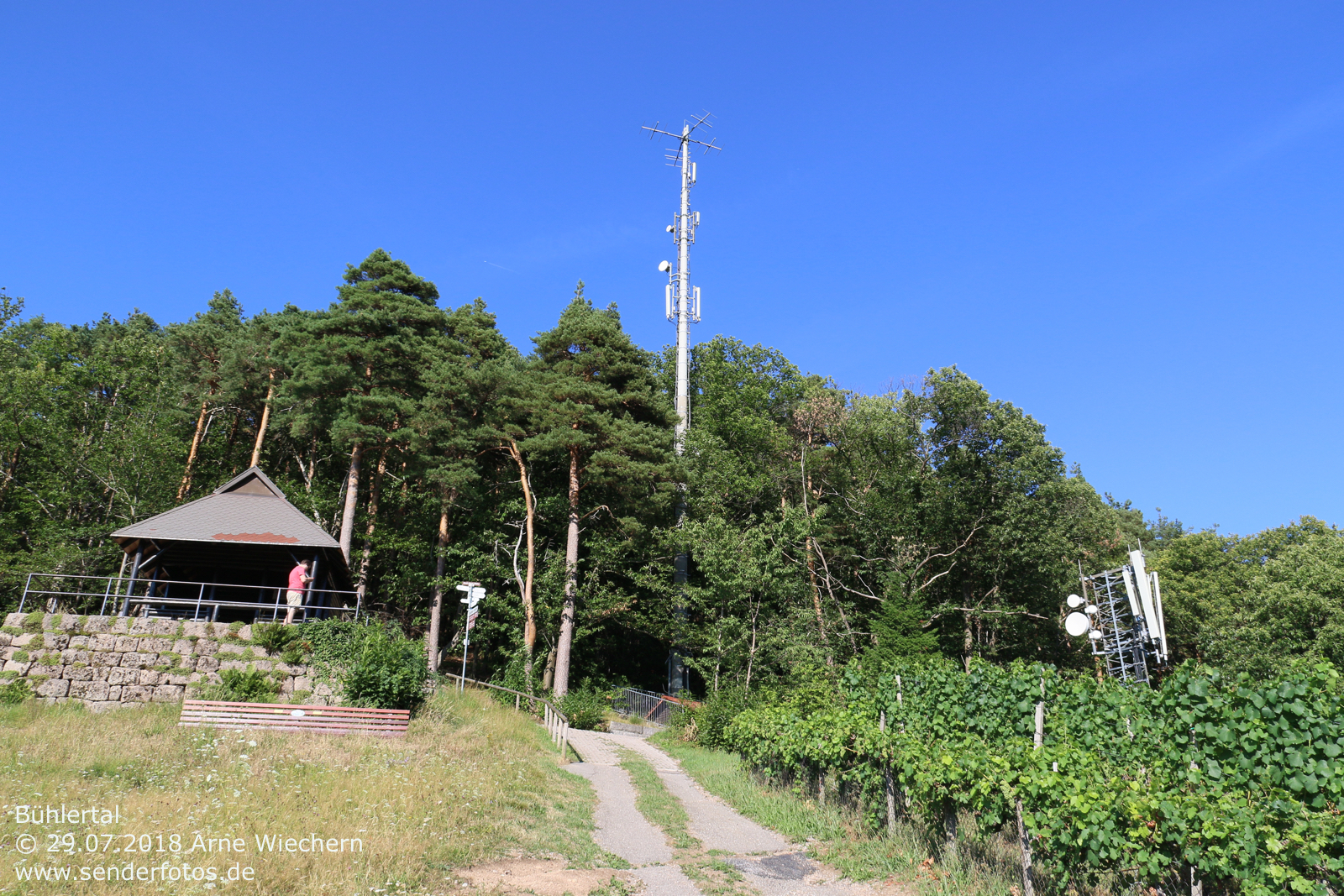

(DFMG) – 30.07.2018: Der Standort Bühlertal wurde vom früheren Südwestfunk als Fernsehumsetzer genutzt. Fernsehausstrahlungen finden seit der Umstellung auf den digitalen DVB-T-Standard in der Region nicht mehr statt. Die Anlage ist heute UKW-Standort für den Regionalsender „Hitradio Ohr“. Das Programm wird über vier Yagi-Antennen an der Mastspitze auf 105,5 MHz mit einer Leistung von 0,5 kW ausgestrahlt.

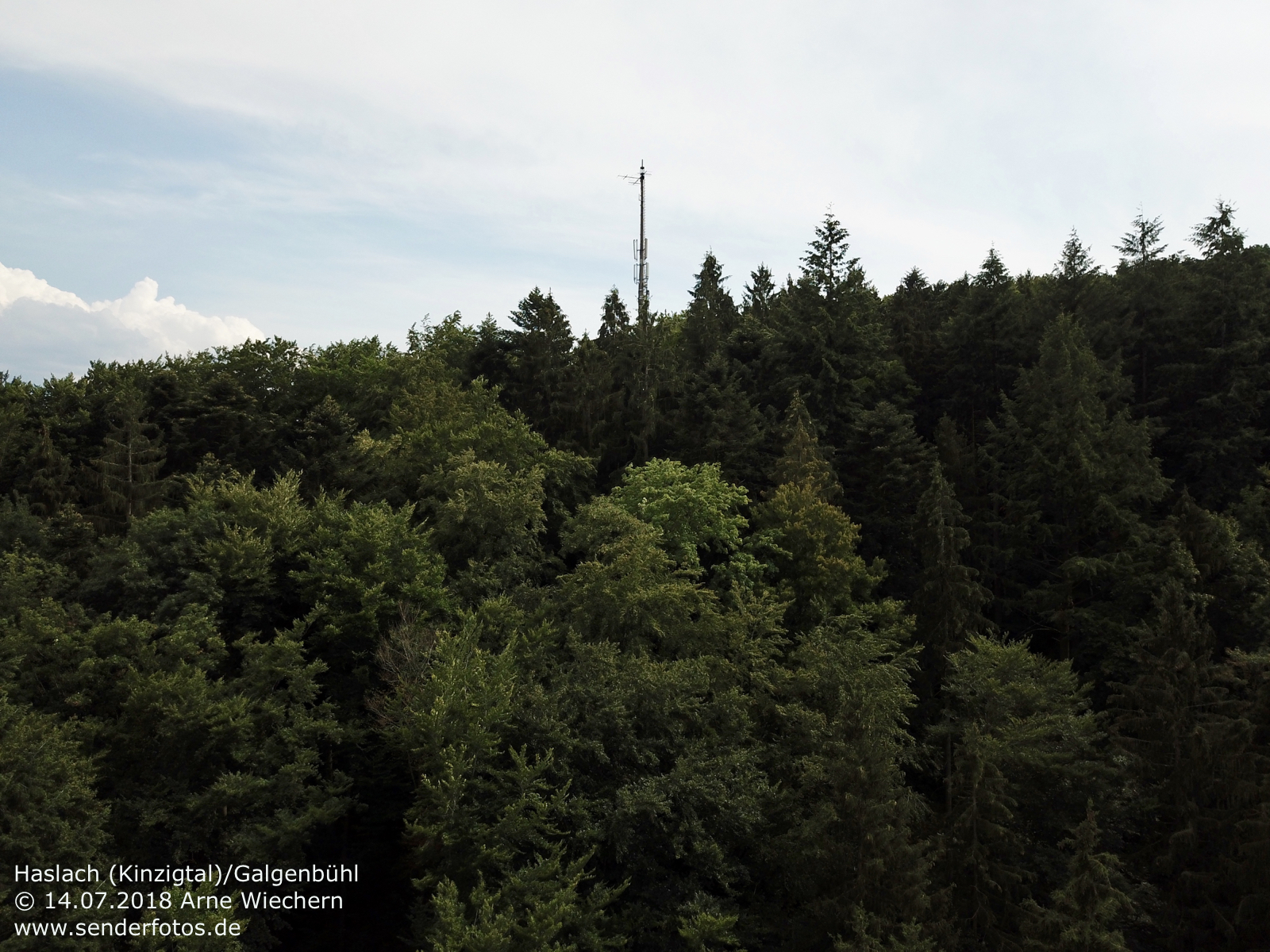

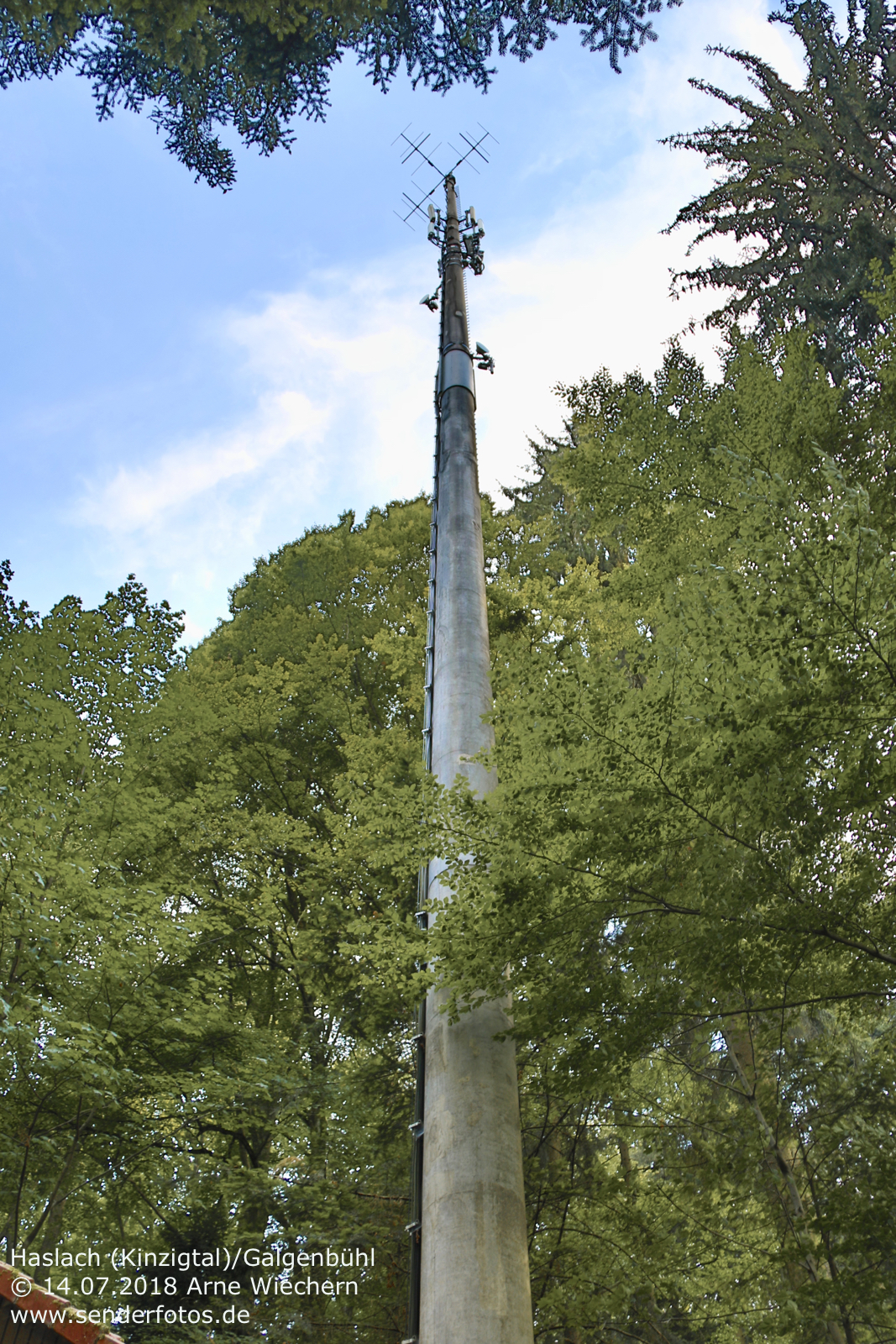

(DFMG) – 17.07.2018: Der Betonmast auf dem Berg Galgenbühl im Westen der Kleinstadt Haslach ist der Antennenträger für den einzigen UKW-Sender des sonst deutschlandweit auf DAB plus verbreiteten Privatsenders „Schwarzwaldradio“ (93,0 MHz/0,1 kW).

Größere Karte anzeigen

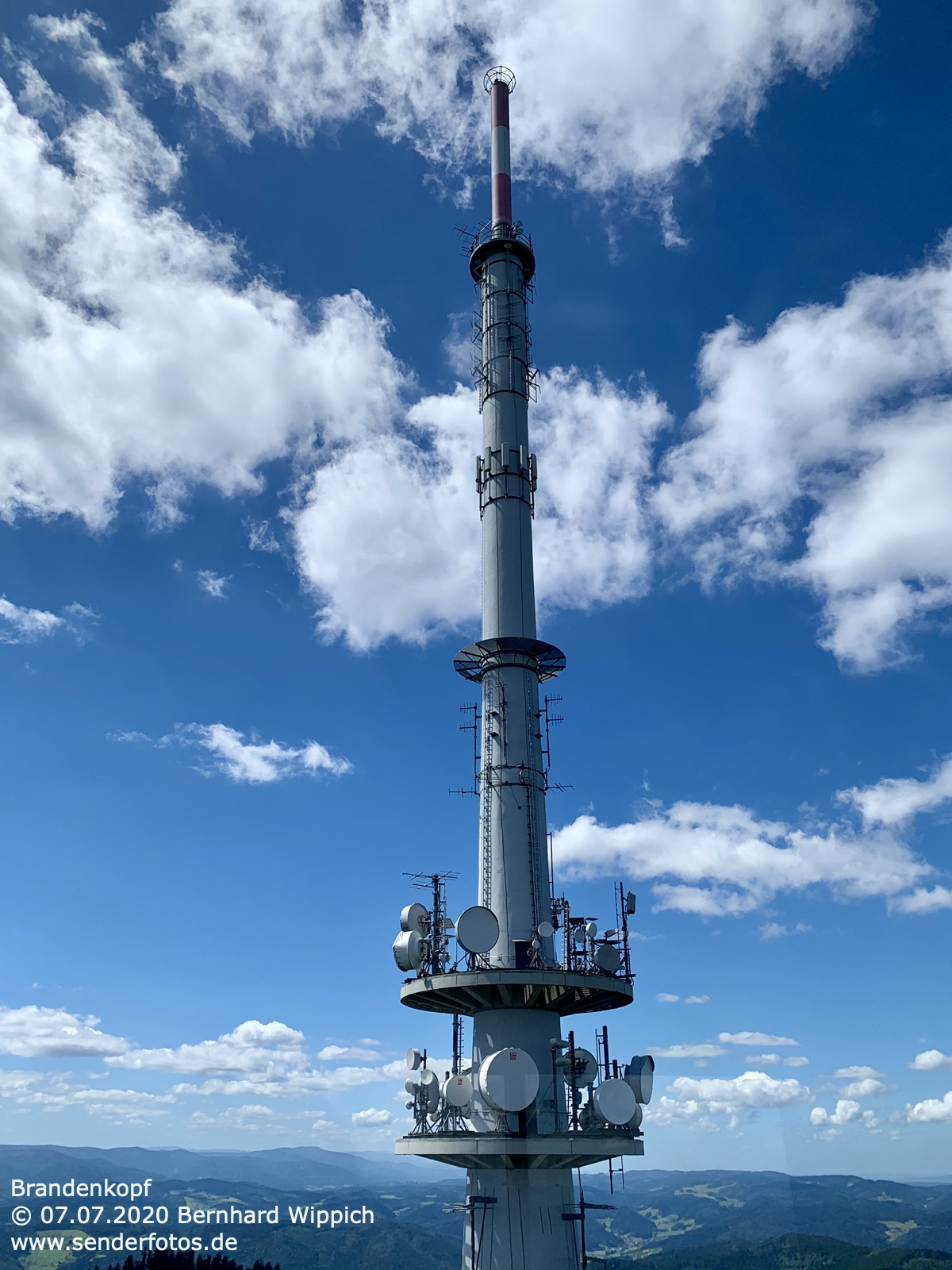

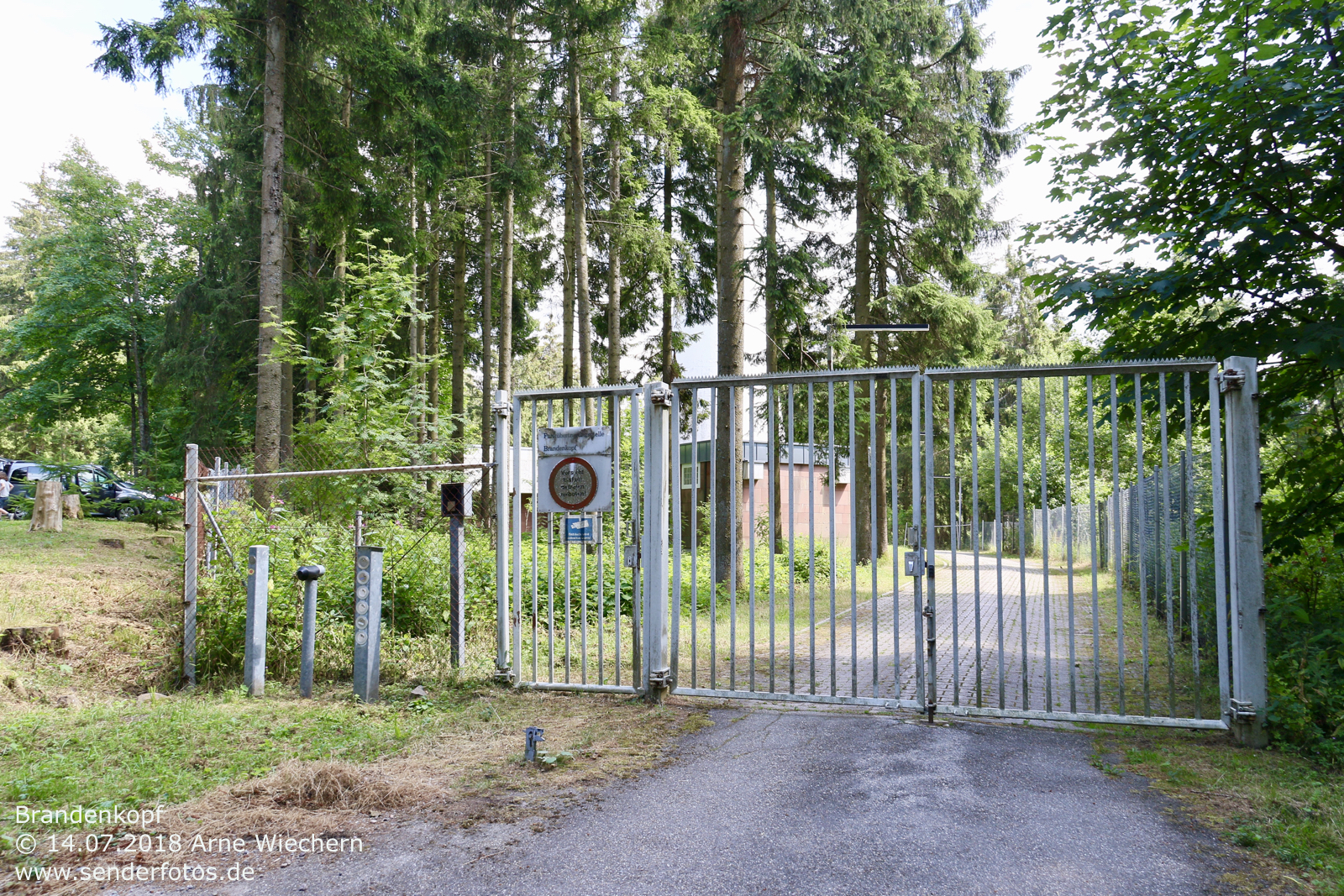

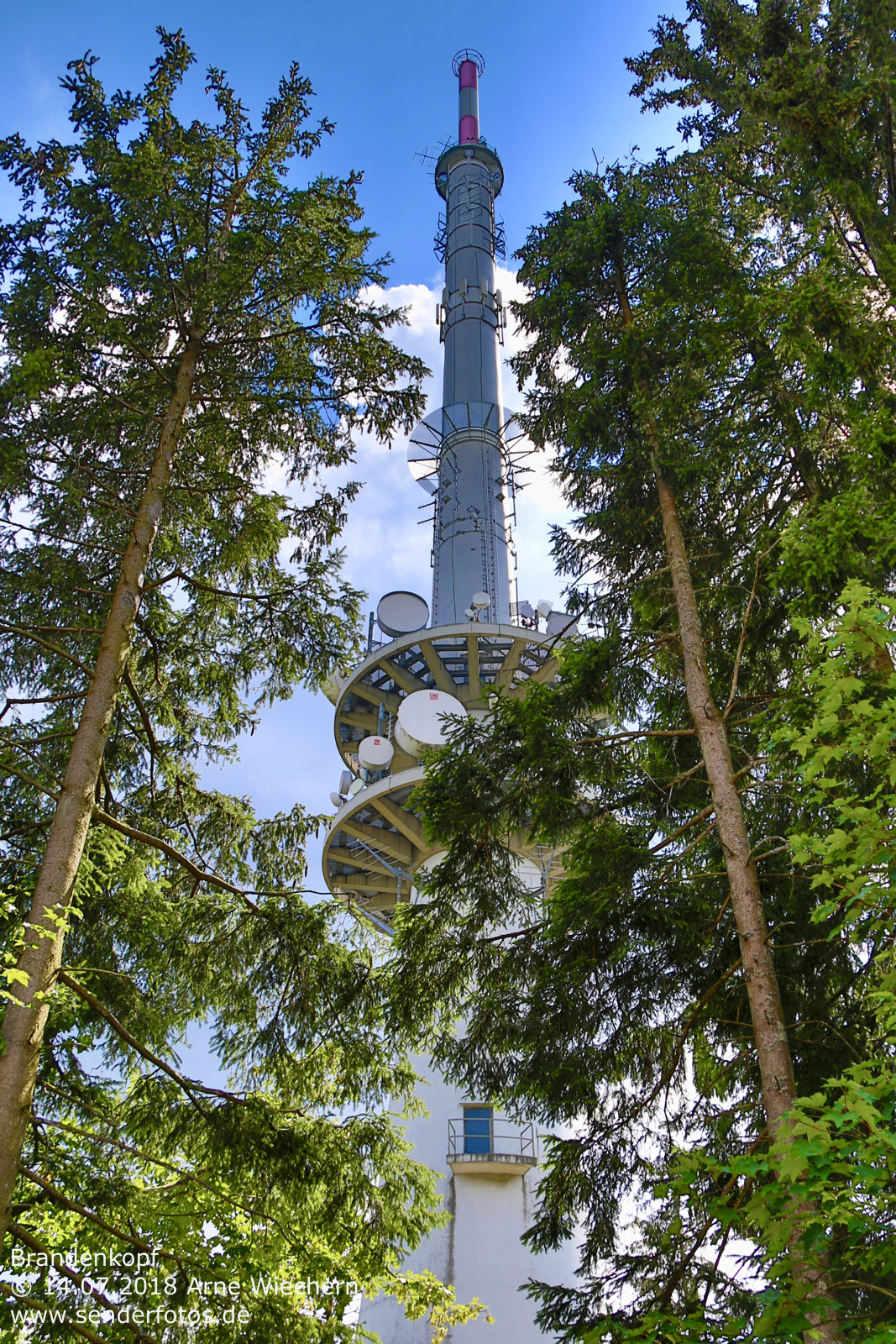

(DFMG) – 17.07.2018: Im Jahr 1976 errichtete die damalige Deutsche Bundespost auf dem 945 m hohen Brandenkopf einen 114 Meter hohen Betonturm, der eine freistehende Stahlfachwerk-Konstruktion aus den 1950er Jahren ersetzte. Von 1976 bis zum 10. Juli 2007 wurden in analogem PAL folgende Fernsehprogramme ausgestrahlt: ZDF (Kanal 28/25 kW), SWR Fernsehen (Kanal 45/25 kW) und ARD (Kanal 48/2,5 kW). Anschließend erfolgte die Umstellung auf den digitalen DVB-T-Standard – jedoch wurden nur drei öffentlich-rechtliche Bouquets ausgestrahlt: ARD Digital (Kanal 52/50 kW), ARD regional (Kanal 39/50 kW) und ZDF mobil (Kanal 33/50 kW). Als im Jahr 2016 die Umstellung auf den hochauflösenden DVB-T2-Standard folgen sollte, machten die öffentlich-rechtlichen Sender den Fortbetrieb der Anlage davon abhängig, ob auch die Privatsender auf der freenet-Plattform vom Sender Brandenkopf abgestrahlt werden sollen. Aufgrund der ländlichen Struktur rund um die Anlage hatten die Privatsender daran allerdings kein Interesse, woraufhin sämtliche Fernsehsender auf dem Brandenkopf ersatzlos abgeschaltet wurden. In Betrieb sind hingegen noch vier UKW Sender: SWR1BW (95,4 MHz/0,5 kW), SWR4BW (97,6 MHz/0,1 kW), SWR3 (99,7 MHz/0,5 kW) und Hitradio Ohr (101,6 MHz/0,5 kW). Außerdem wird im DAB plus-Modus das DR Deutschland-Multiplex verbreitet (Kanal 5C/2 kW).

Größere Karte anzeigen

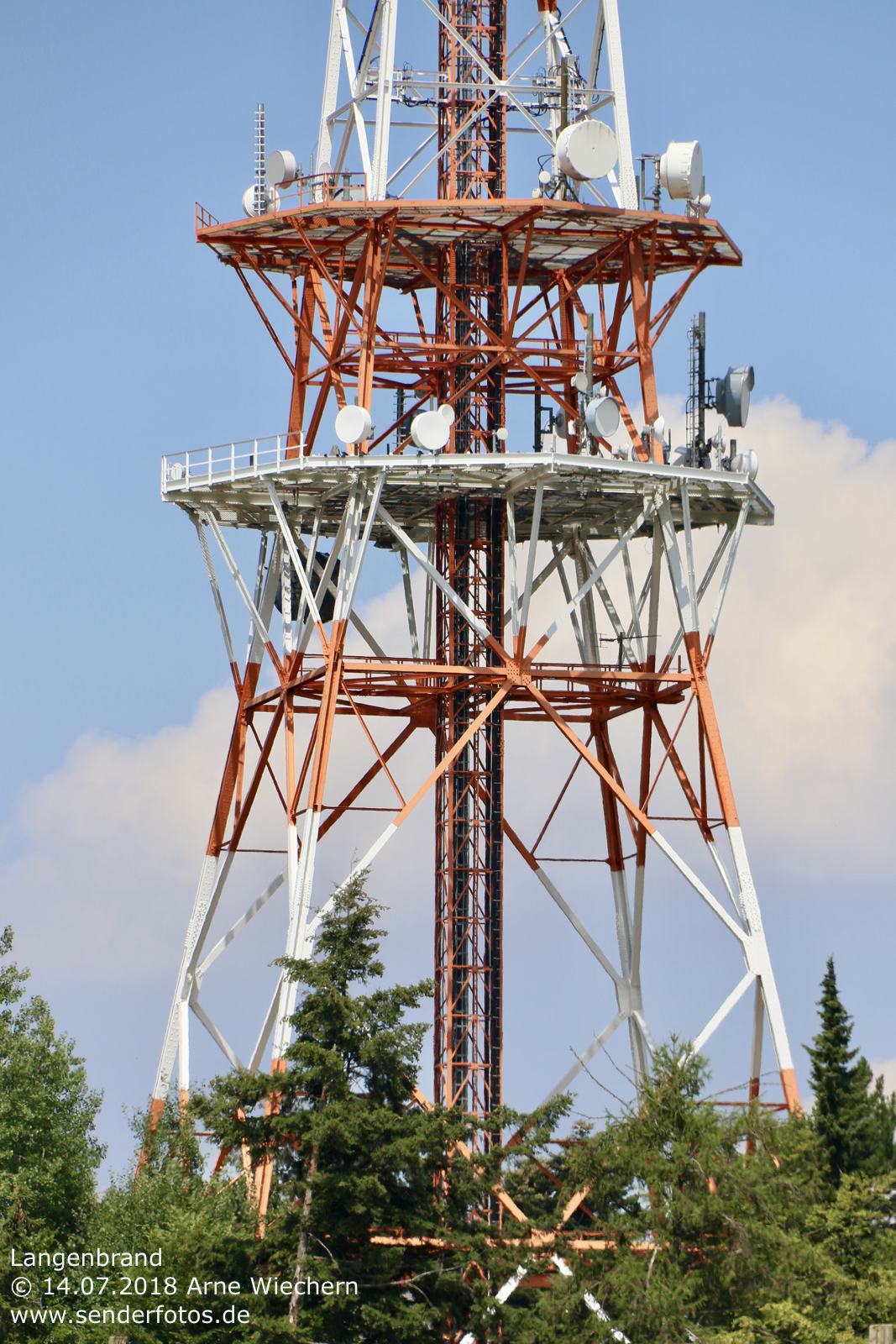

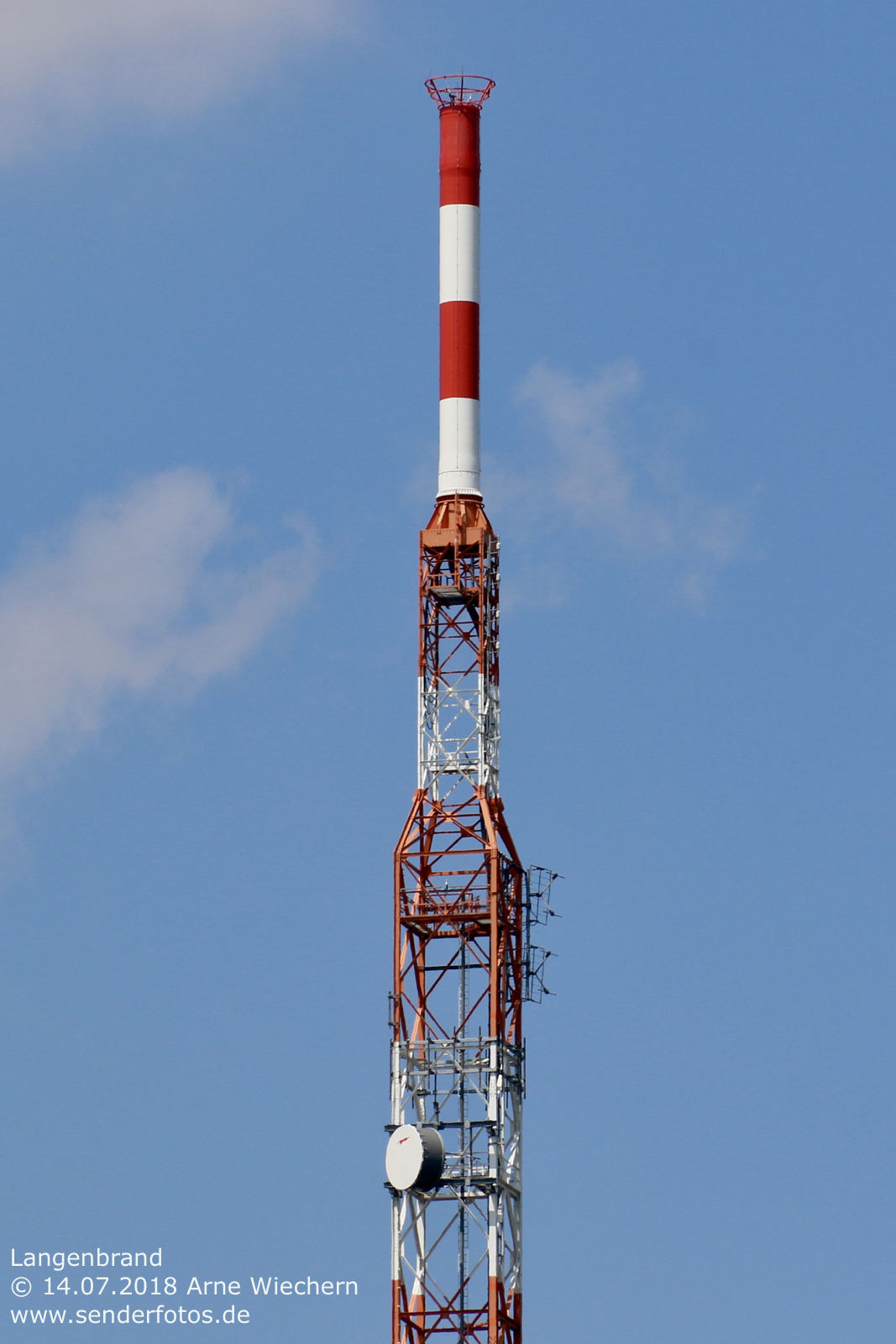

(DFMG) – 17.07.2018: Der Fachwerkturm im Schömberger Ortsteil Langenbrand im Landkreis Calw wurde im Jahr 1964 errichtet und hat eine Gesamthöhe von 143 m. Dabei reicht das Stahlfachwerk bis zu einer Höhe von 127 m – die 16 m hohe Spitze bildet ein Zylinder aus Glasfaserkunststoff (GFK), der die Fernsehantenne ummantelt. Erster Nutzer der Anlage war im September 1964 das ZDF (Kanal 34/170 kW). Im Jahr 1966 schaltete der SDR das Fernsehprogramm der ARD auf (Kanal 21/100 kW) – schließlich folgte im Jahr 1974 das dritte Programm des SWR (Kanal 59/160 kW). Um ab November 2008 digitales Fernsehen im DVB-T-Standard auszustrahlen, musste zuvor die Antennenspitze ausgetauscht werden. Seit dem Jahr 2016 wird nicht mehr im DVB-T-Modus sondern im hochauflösenden DVB-T2-Standard gesendet. Ausgestrahlt werden folgende Multiplexe: ARDHD (Kanal 27/50 kW), SWRHD (Kanal 21/50 kW), ZDF HD (Kanal 46/50 kW), freenet2 (Kanal 49/50 kW), freenet3 (Kanal 24/50 kW) und freenet1-rhn (Kanal 35/50 kW).

Auch für den Hörfunk wird der Sender Langenbrand genutzt. Im DAB plus-Modus senden folgende Bouquets: DR Deutschland (Kanal 5C/0,8 kW), DAB+ SWR Nord (Kanal 9D/5kW) und DAB+ Digital Radio Südwest (Kanal 11B/0,7 kW). Auf UKW spielt die Anlage nur eine eher untergeordnete Rolle. Ausgestrahlt werden zwei Hörfunksender: SWR 1 BW (92,9 MHz/5 kW) und bigFM (105,2 MHz/20 kW)

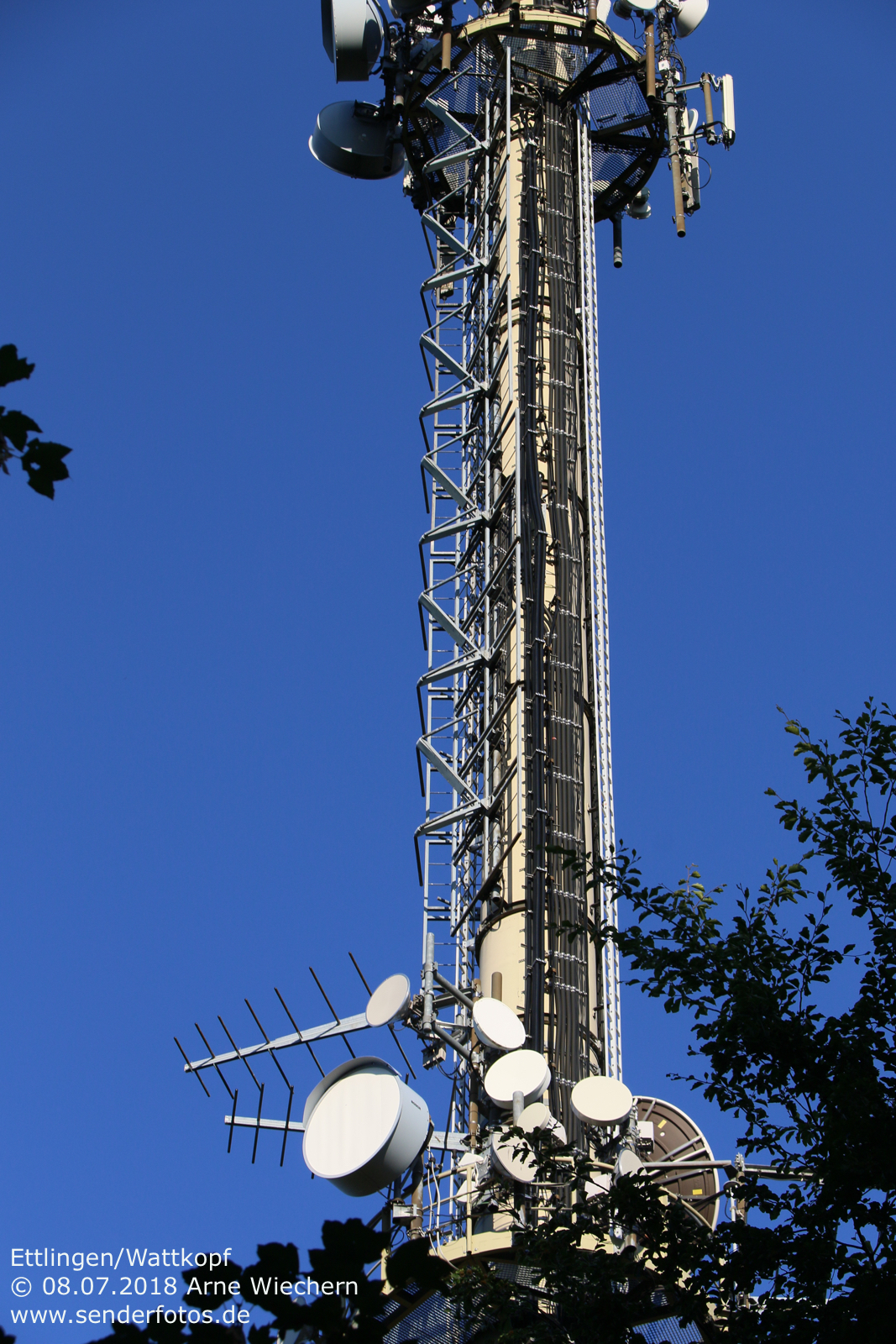

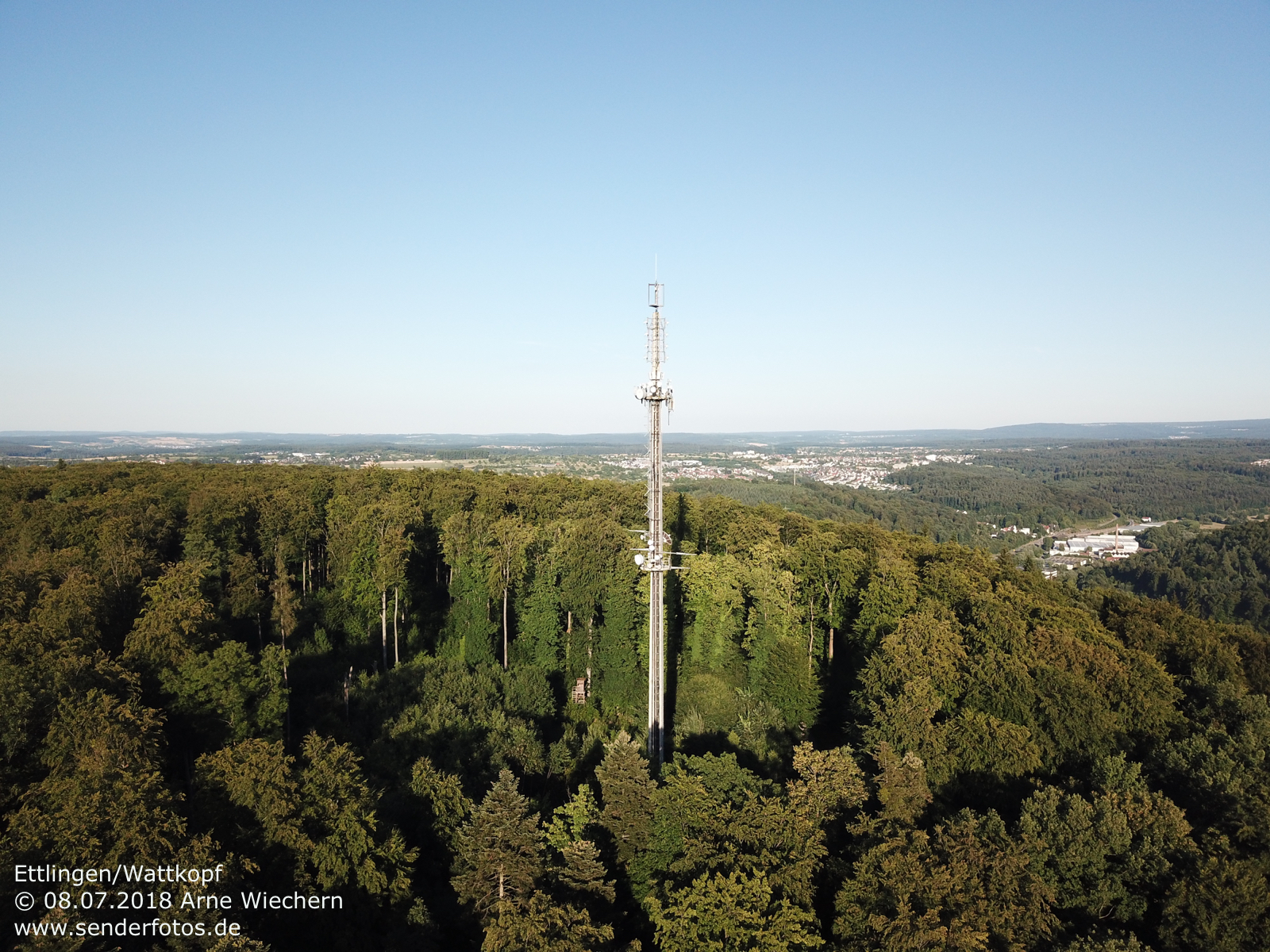

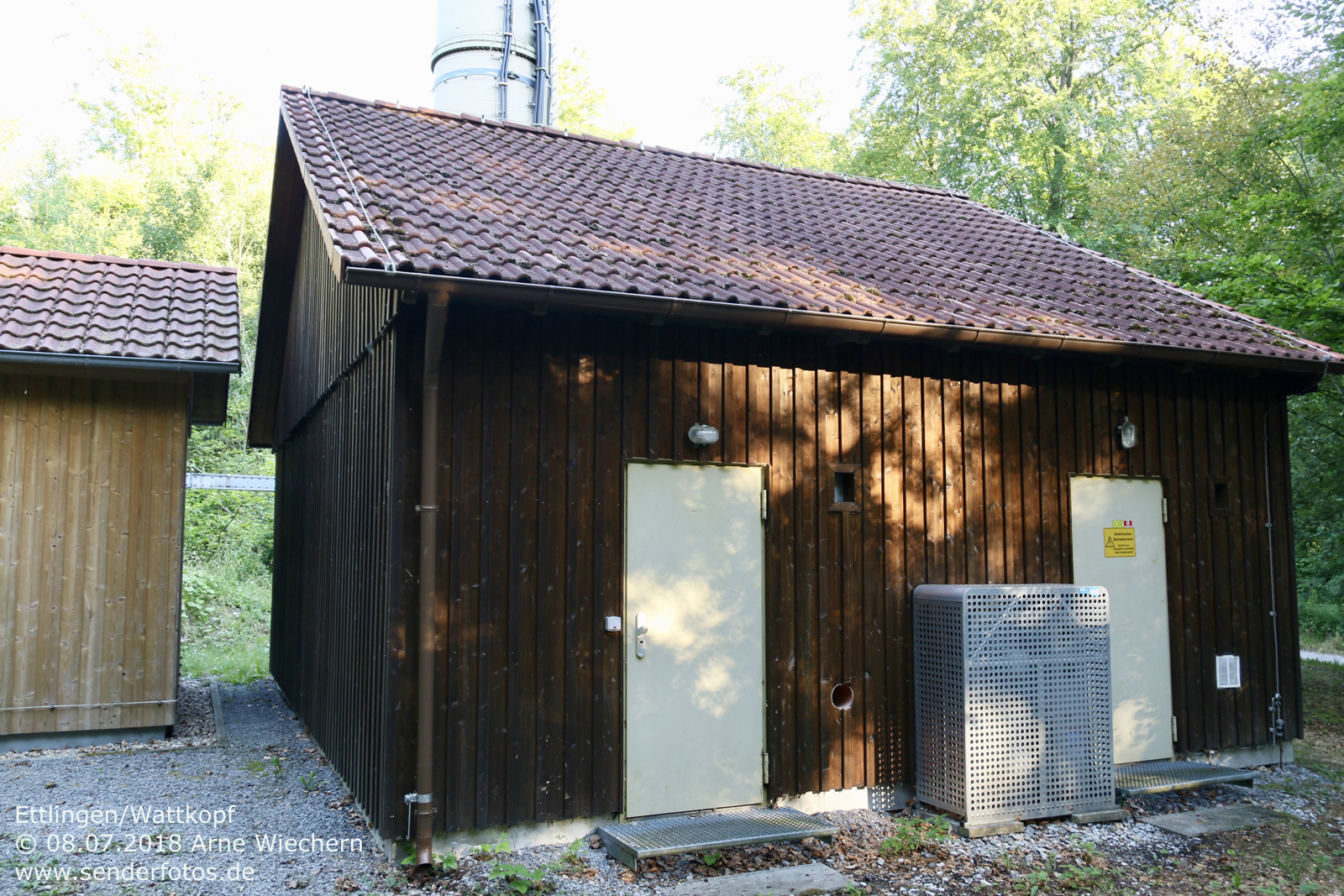

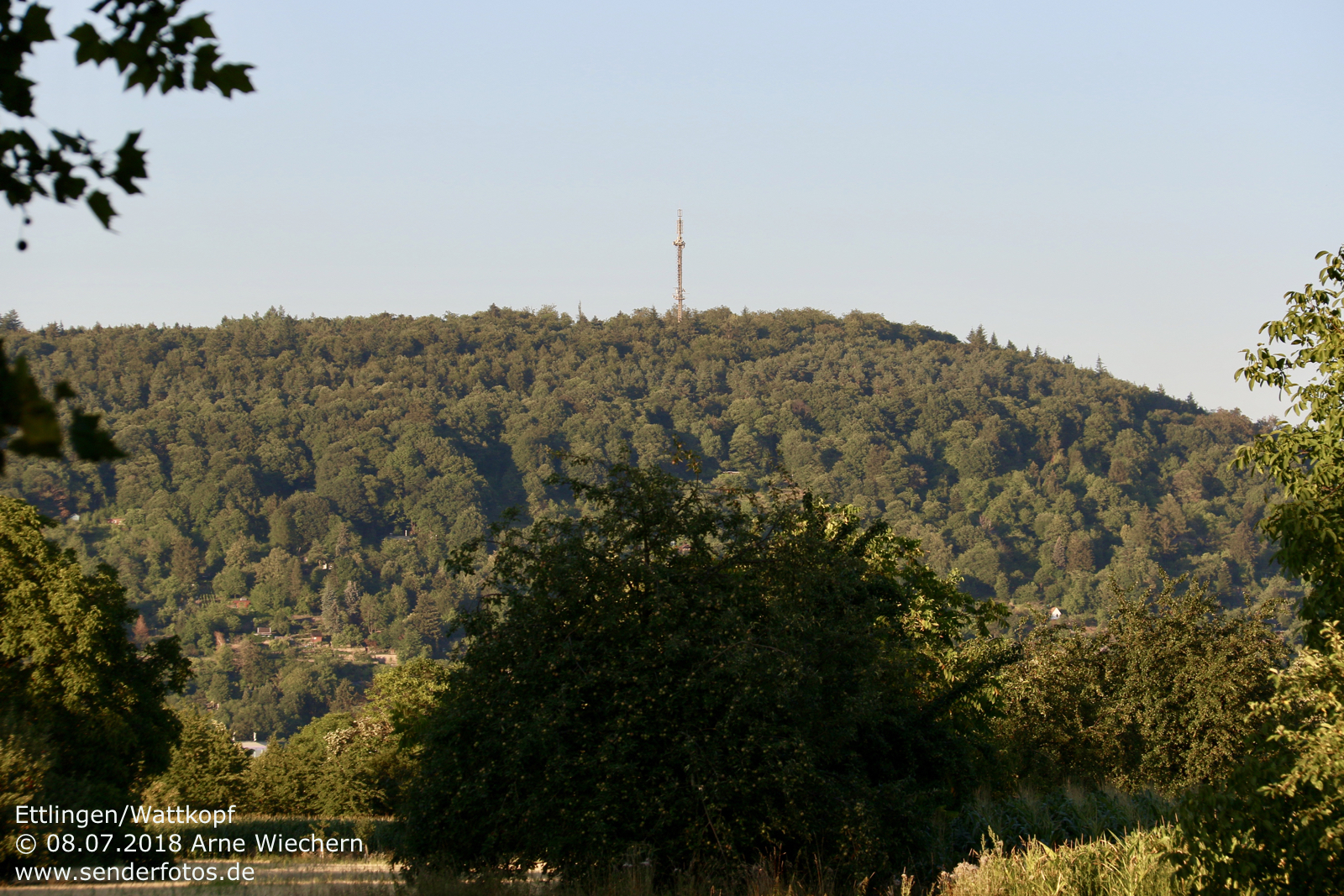

(SWR) – 09.07.2018: Die Sendeanlage auf dem Wattkopf östlich der Stadt Ettlingen hat der damalige Süddeutsche Rundfunk 1996 in Betrieb genommen – heute ist der SWR Eigentümer der Anlage. Der 76 m hohe Antennenträger diente zunächst ausschließlich der Verbreitung von UKW-Signalen. Inzwischen werden allerdings auch Mobilfunk, digitaler Behördenfunk und der Betriebsfunk der Verkehrsbetriebe Karlsruhe ausgestrahlt. Auf UKW sendet heute das SWR 4 Baden-Radio für Karlsruhe (97,0 MHz/20 kW). Hinzu kommen im DAB plus-Modus zwei digitale Bouquets: DAB+ SWR BW Nord (Kanal 9D/5 kW) und DAB+ Digital Radio Südwest (Kanal 11B/1 kW).

Größere Karte anzeigen

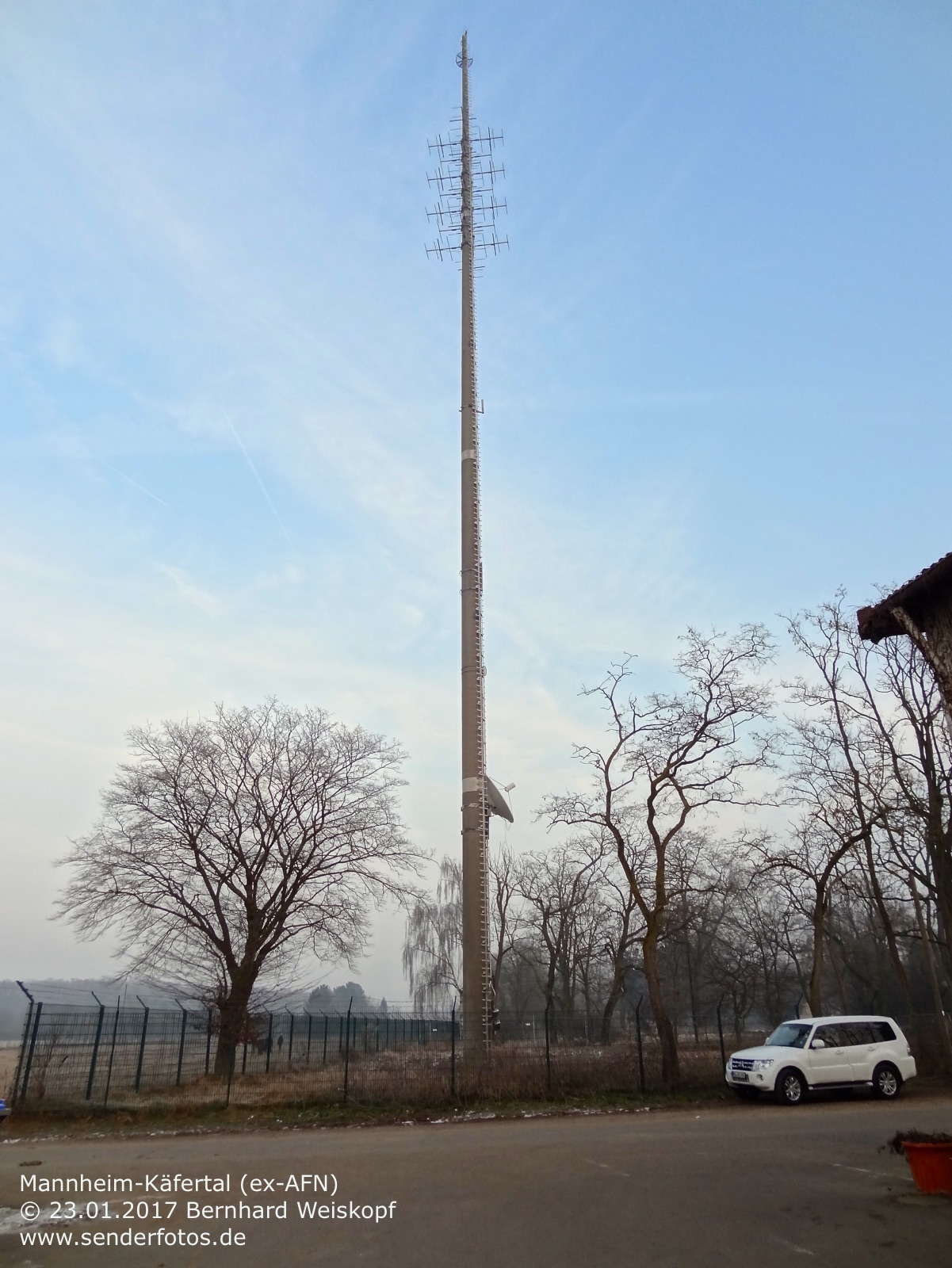

(AFN) – 02.02.2017: Am nordwestlichen Rand der früheren Offiziers-Siedung des Benjamin Franklin Village in Mannheim-Käfertal befindet sich auch heute noch der Sendemast, der das Programm „AFN – The Eagle“ auf der Frequenz 107,3 MHz mit einer Leistung von 0,05 kW ausstrahlte. Die UKW-Antennen sind in einer Höhe von 45 m montiert. Für die geringe Sendeleistung scheint die Antennenanlage recht überdimensioniert gewesen zu sein. Der UKW-Sender wurde zum 30. September 2012 deaktiviert. An der Spitze des Betonmasts befand sich außerdem eine Sendeantenne für AFN-TV (AFN Prime Atlantic) im analogen NTSC-Format (Kanal 56/0,15 kW), die jedoch schon vor Einstellung der Hörfunkausstrahlung demontiert worden war. Heute ist die Offiziers-Siedlung eine so genannte Konversionsfläche: Einige der alten Gebäude bleiben bestehen – allerdings wird die Bebauung verdichtet. Die Infrastruktur rund um den Betonmast des Senders ist vor längerer Zeit abgerissen worden – nur der Mast selbst befindet sich noch immer an Ort und Stelle.
