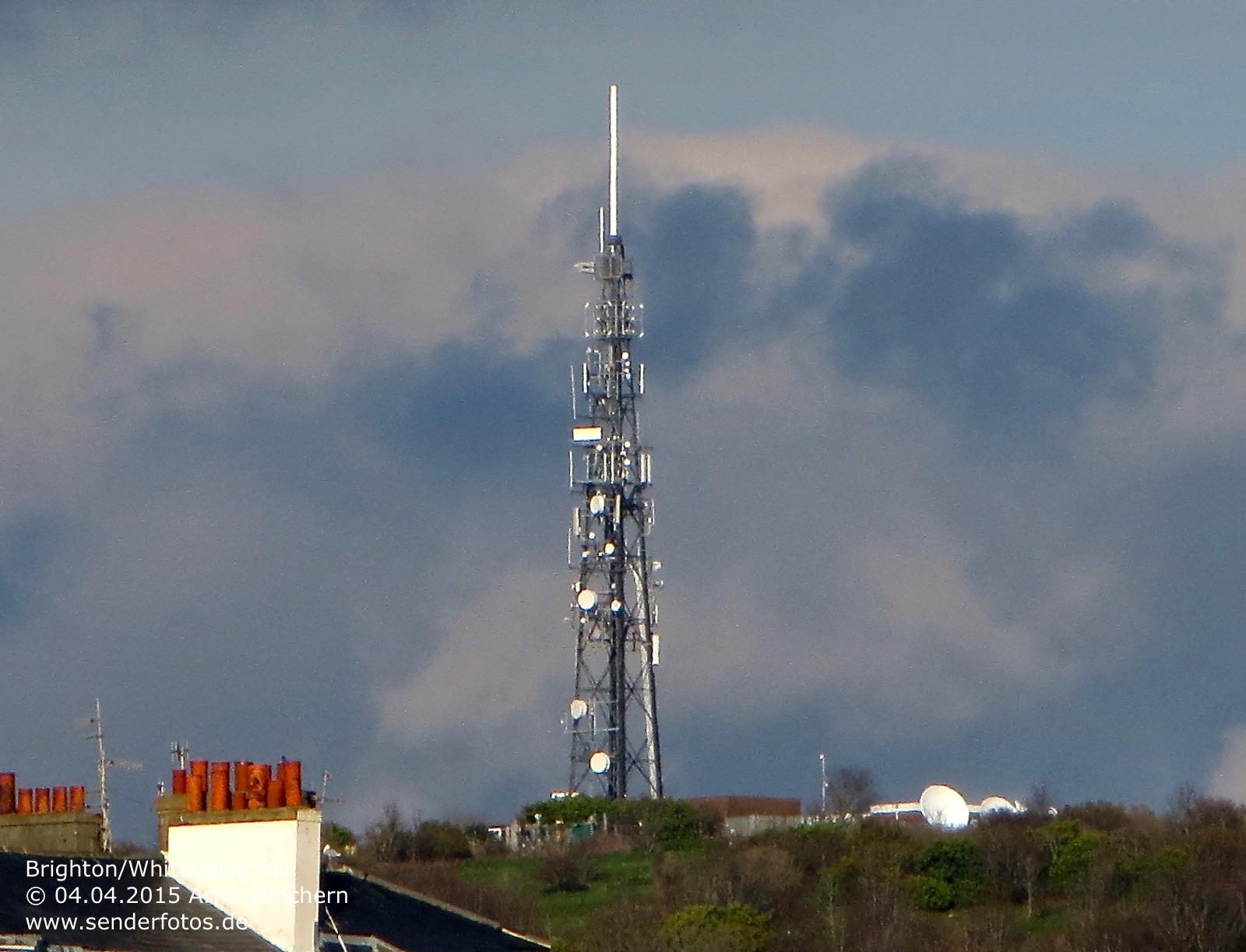

Brighton/Whitehawk Hill

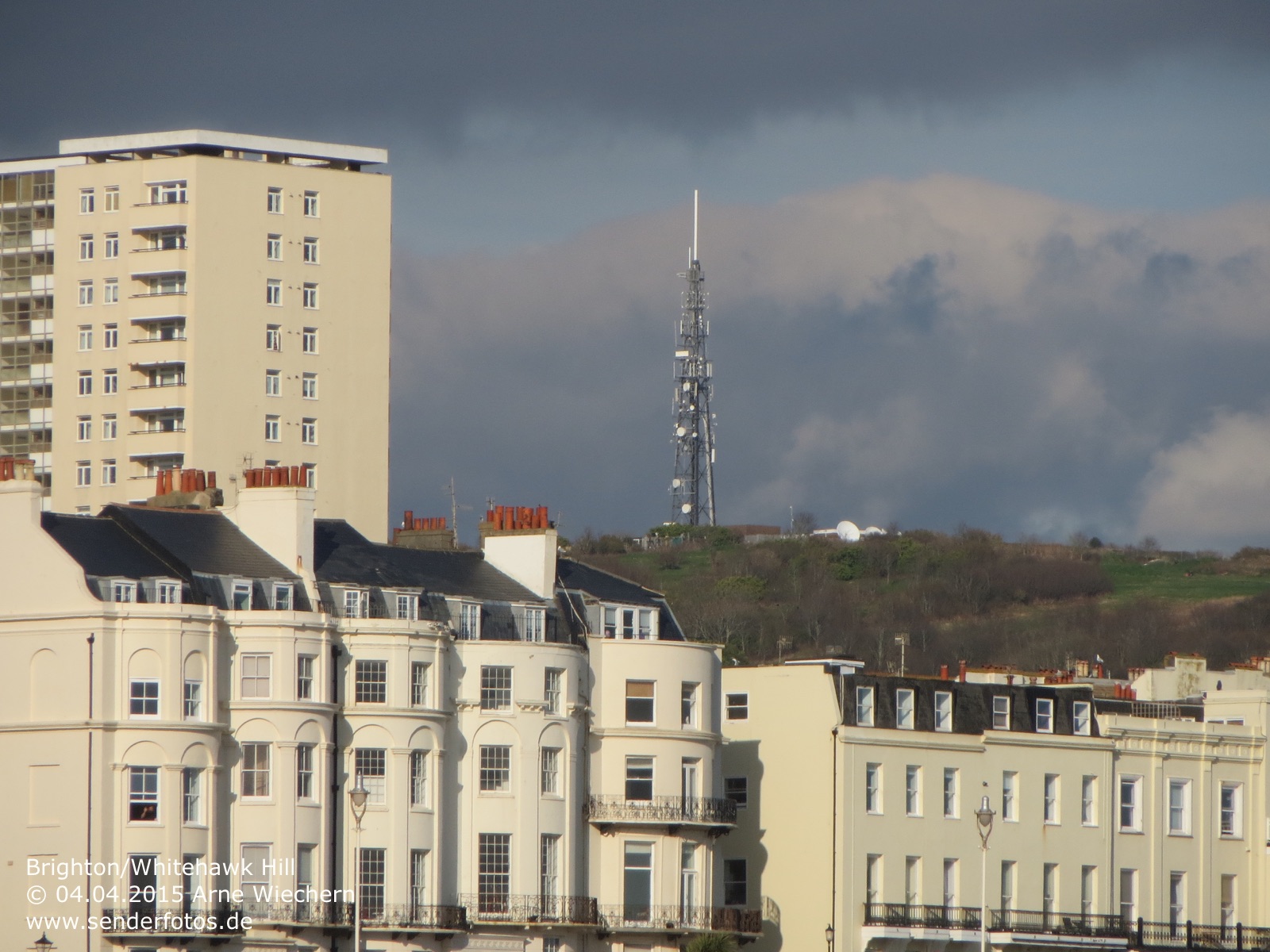

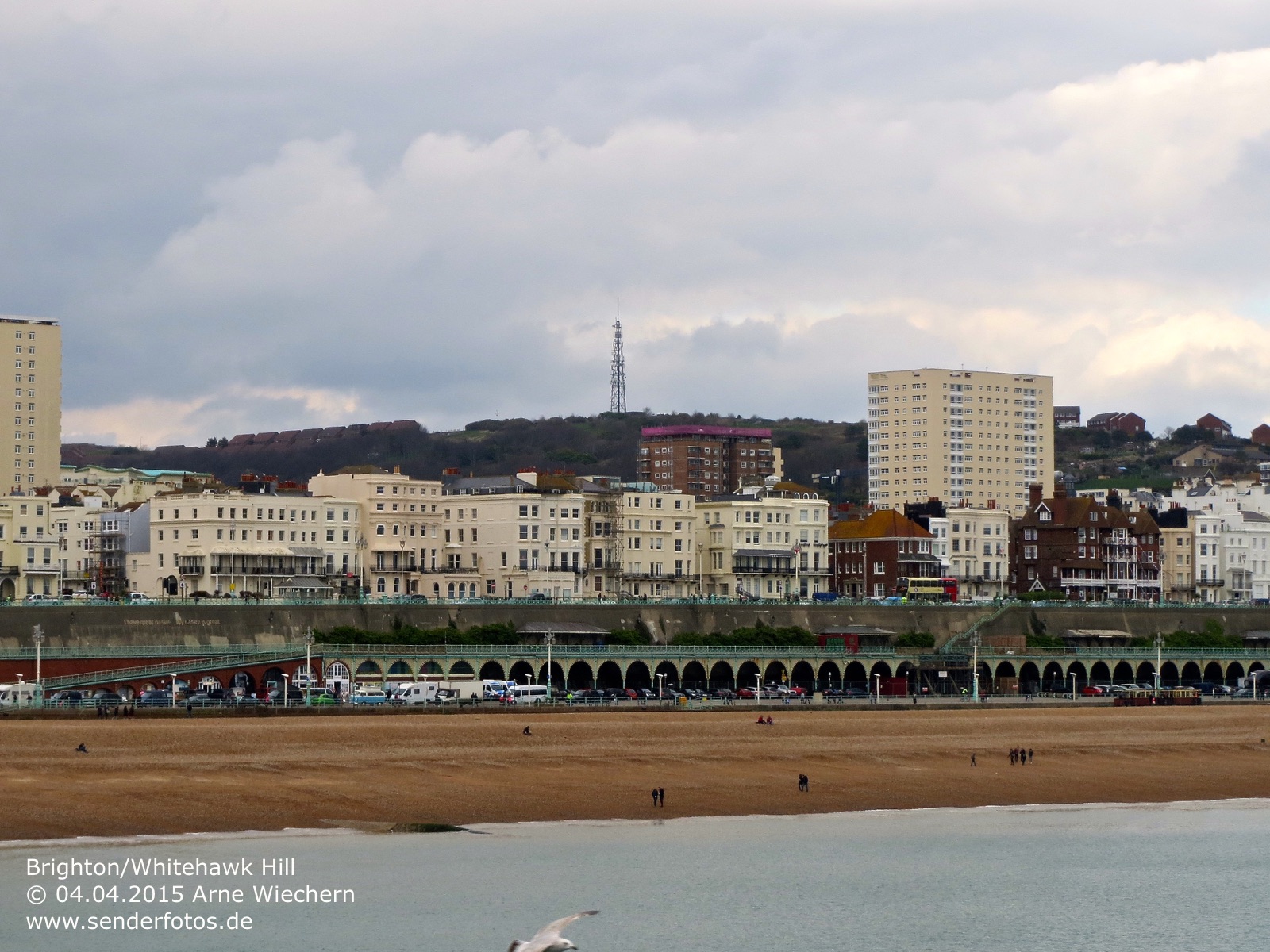

04.04.2015: Die Sendeanlage im Osten der Stadt Brighton an Englands Südküste versorgt Teile von Sussex mit Hörfunk im UKW-, Mittelwellen- und DAB-Bereich sowie mit digitalem Antennenfernsehen. Der Sendemast wurde im Jahr 1983 errichtet – er löste einen Vorgänger aus dem Jahr 1959 ab. Dabei erreicht die Gittermast-Struktur eine Höhe von 45 m, inklusive UHF-Antenne ist der Sendemast 55 m hoch.


Größere Karte anzeigen

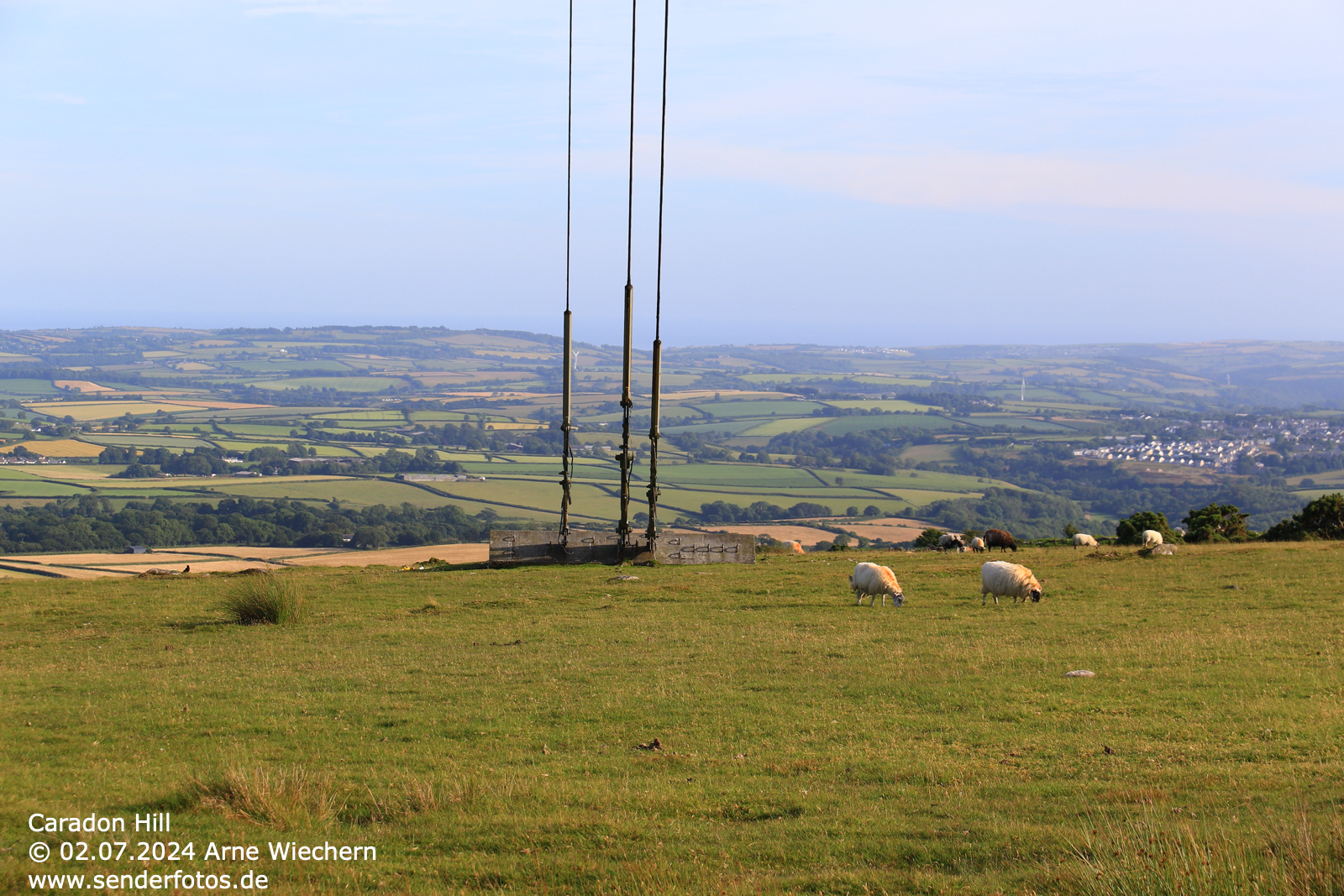

Caradon Hill

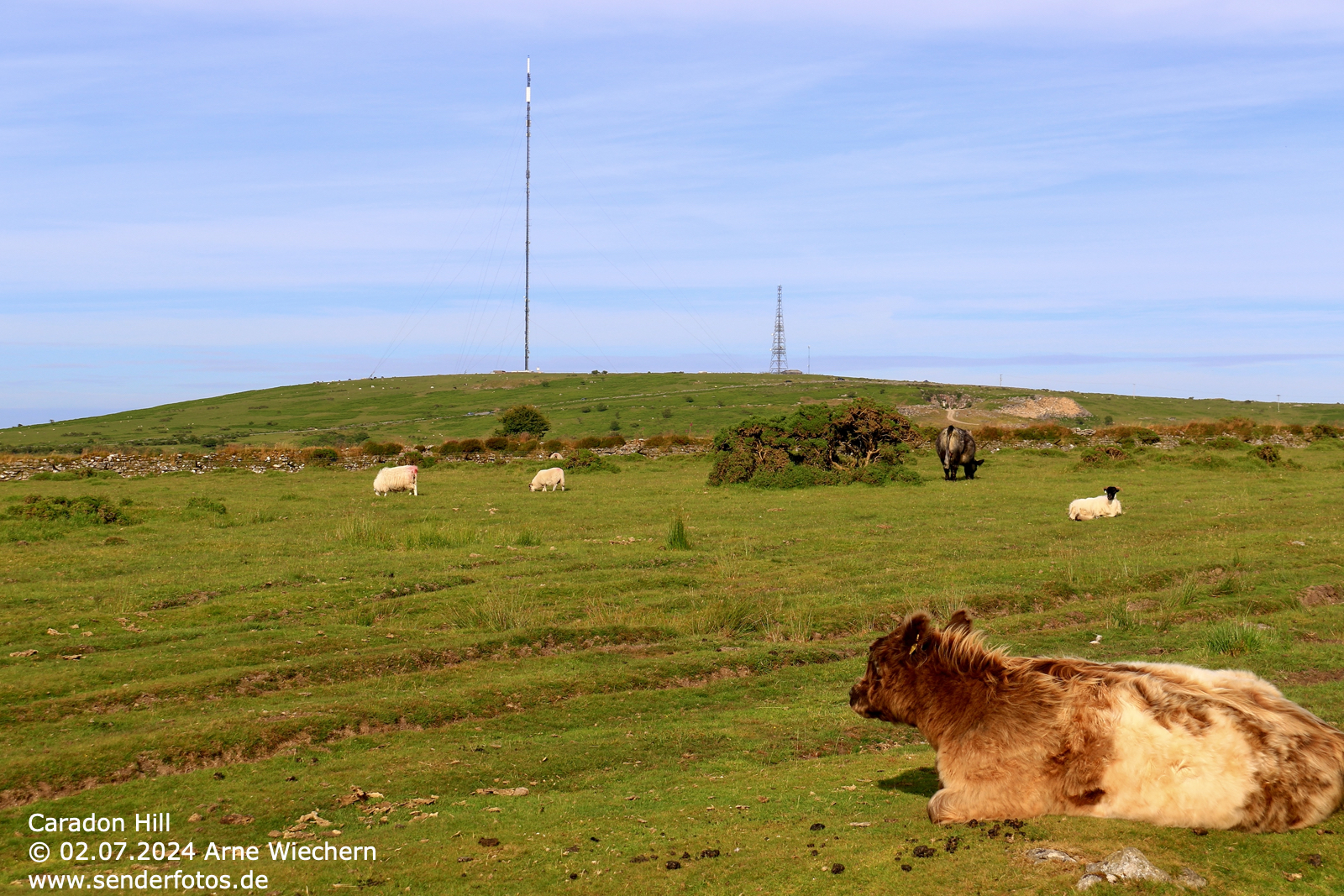

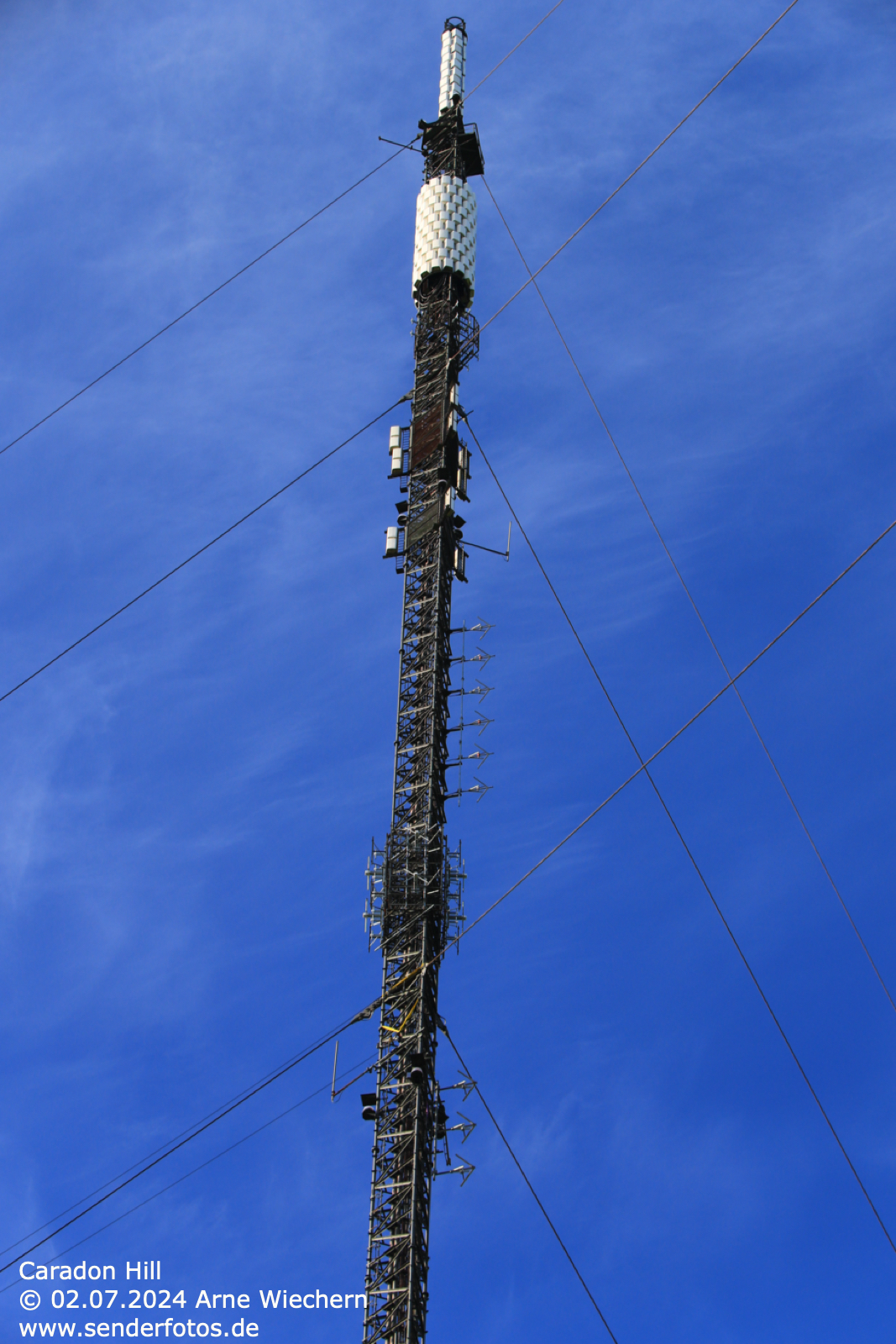

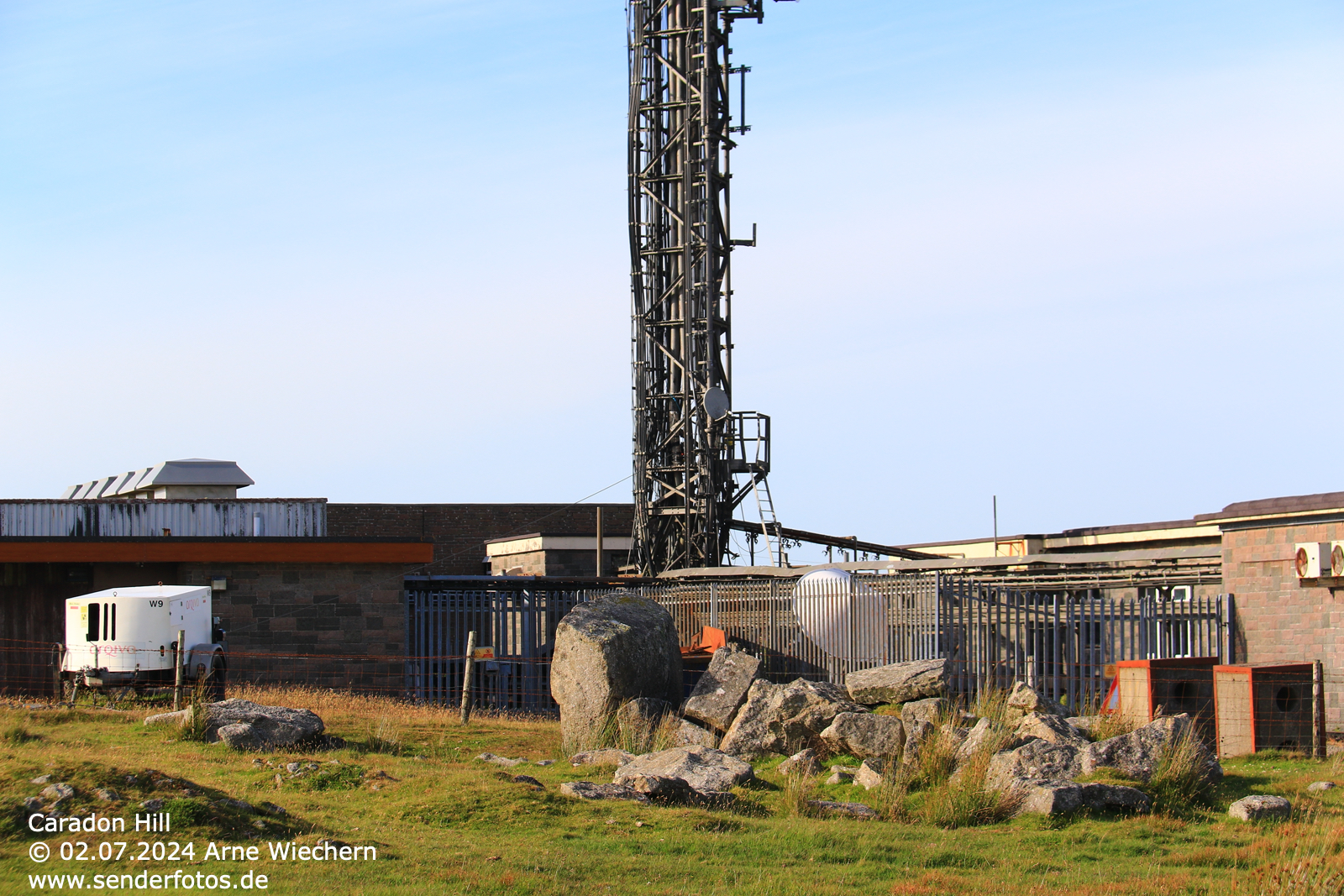

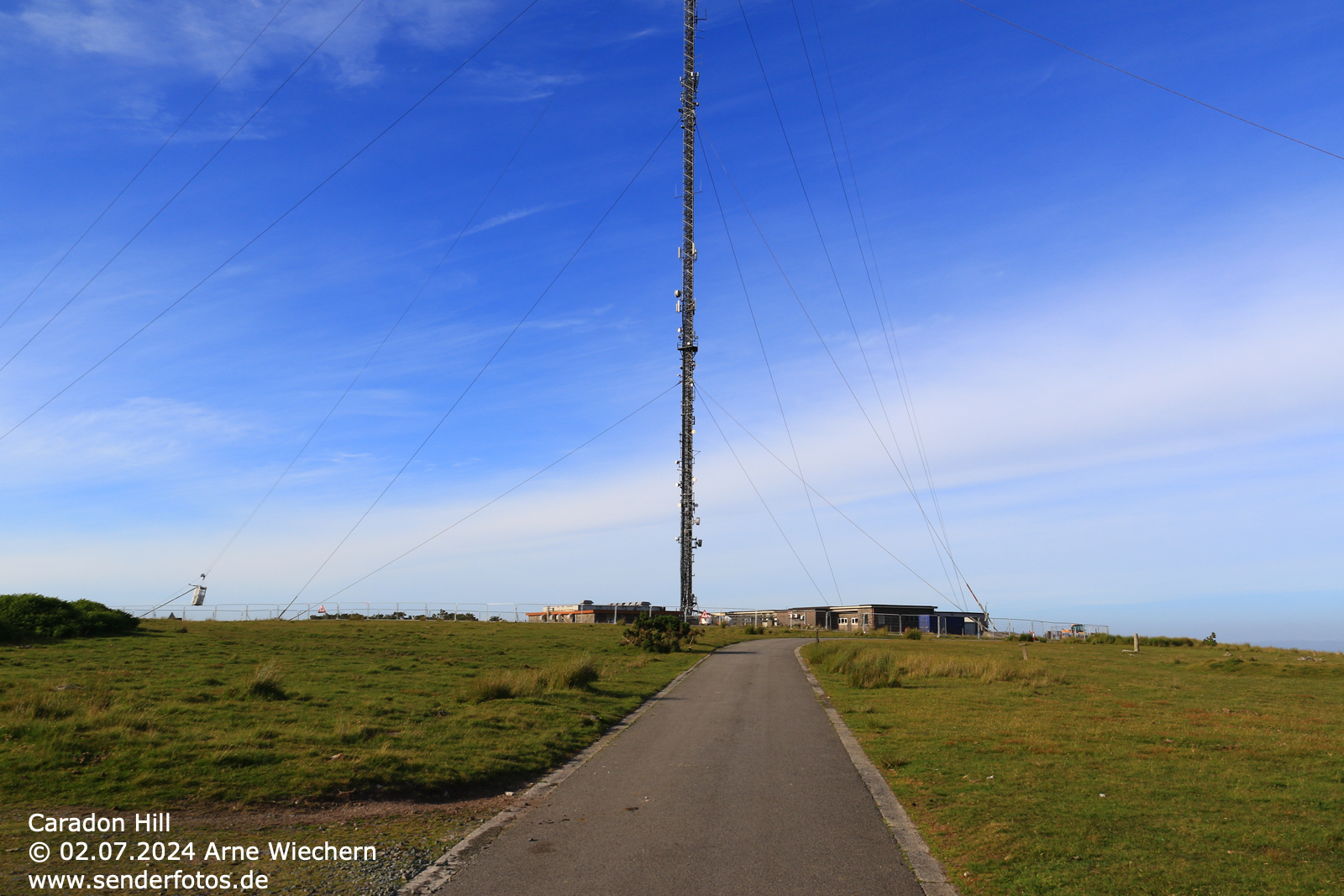

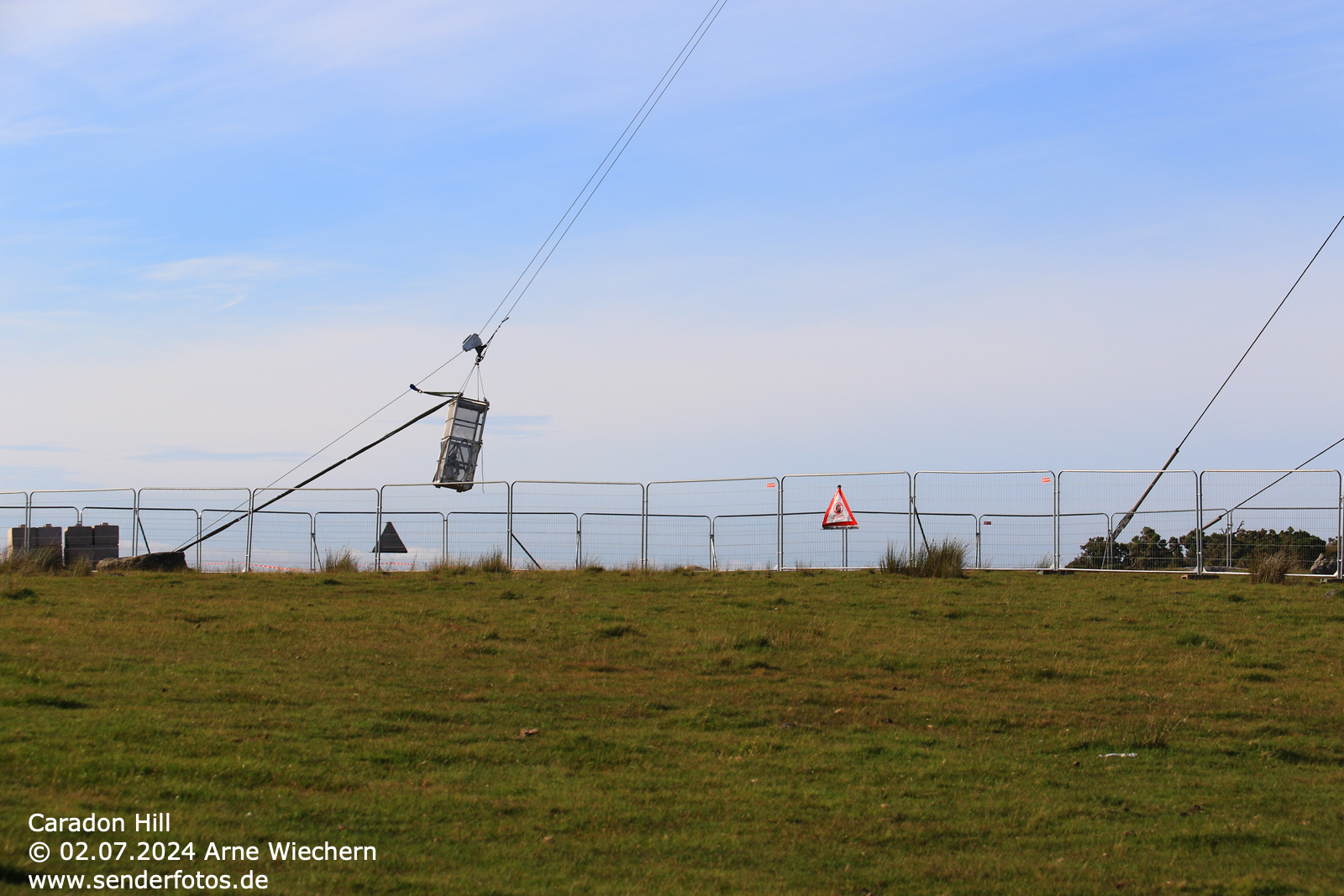

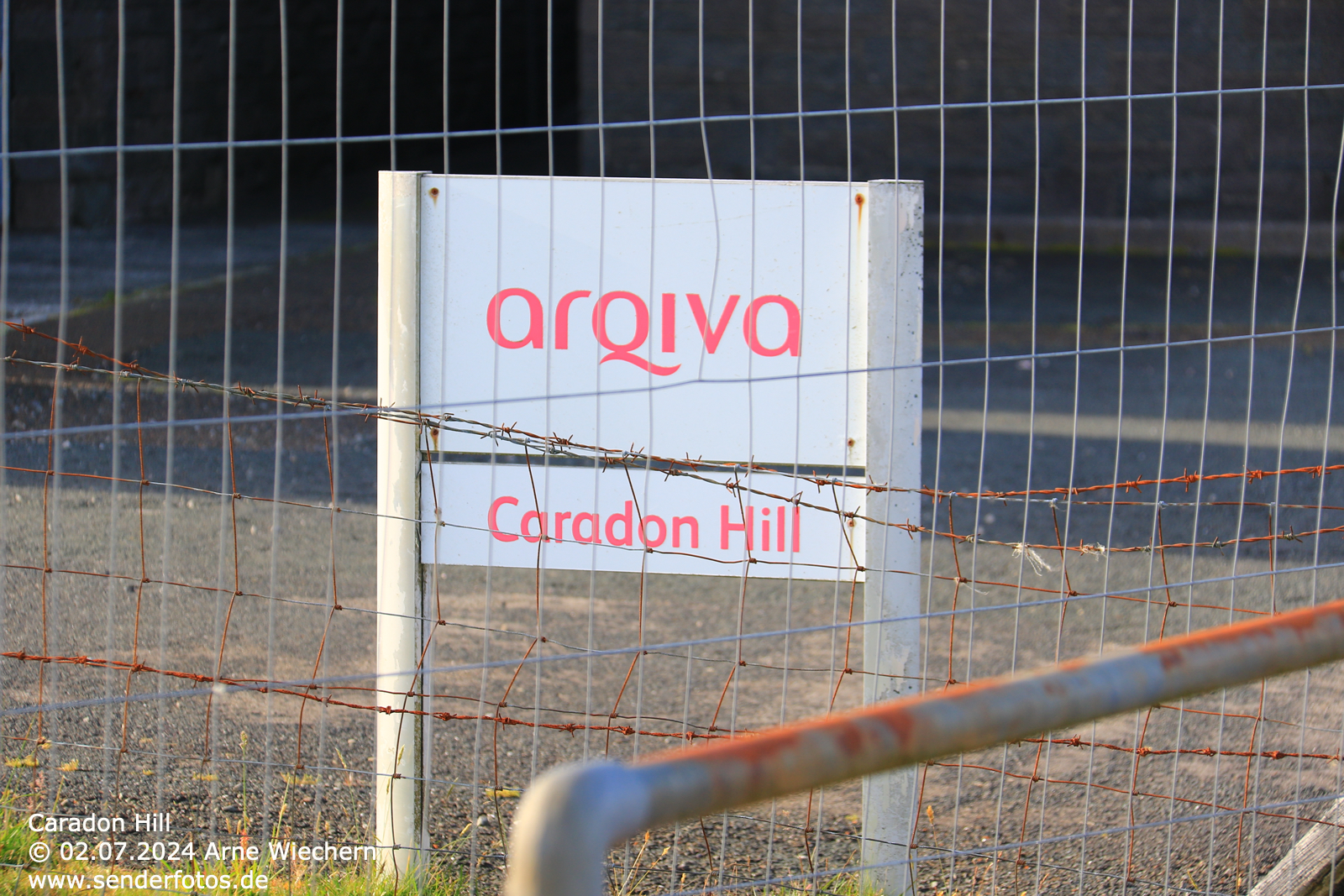

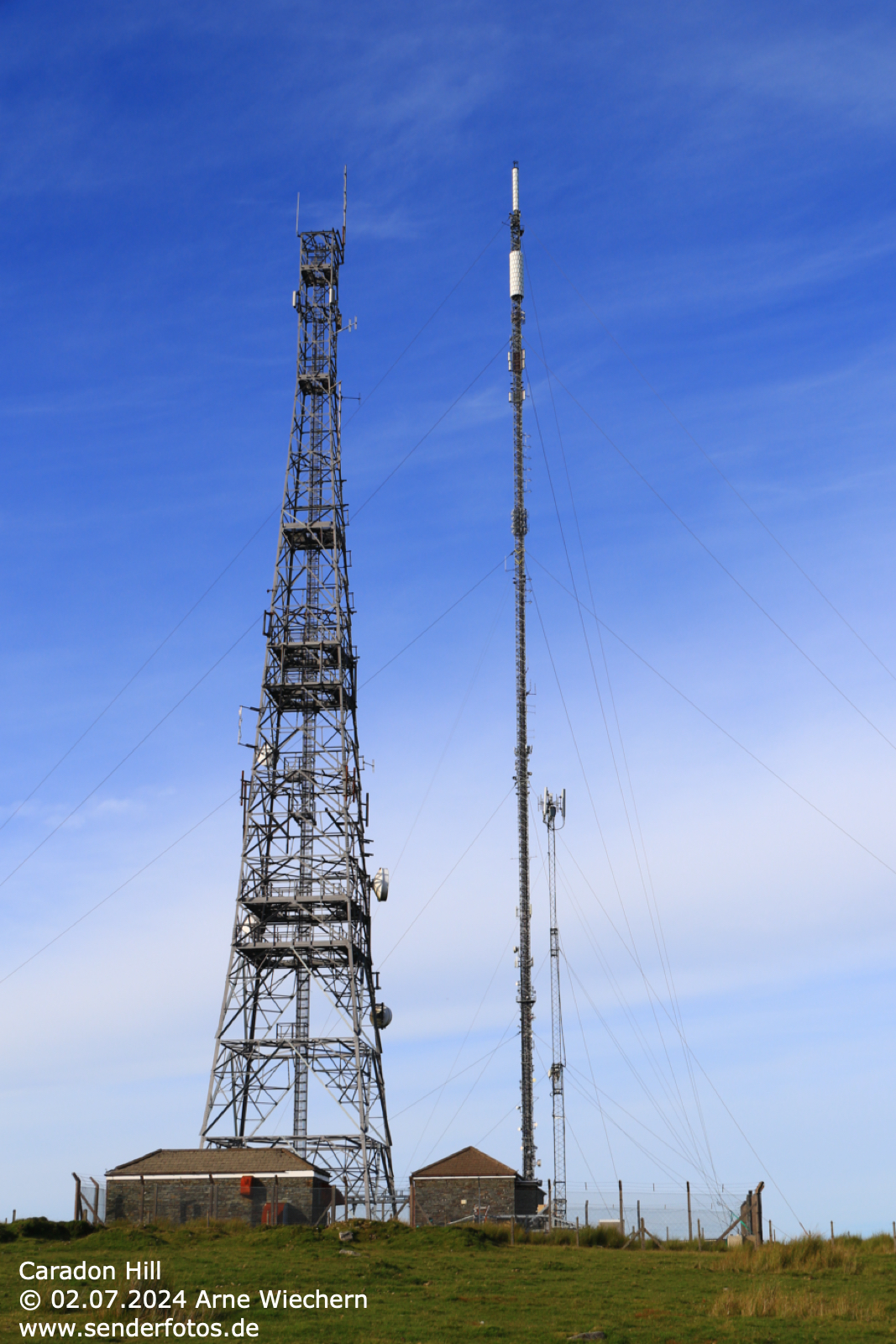

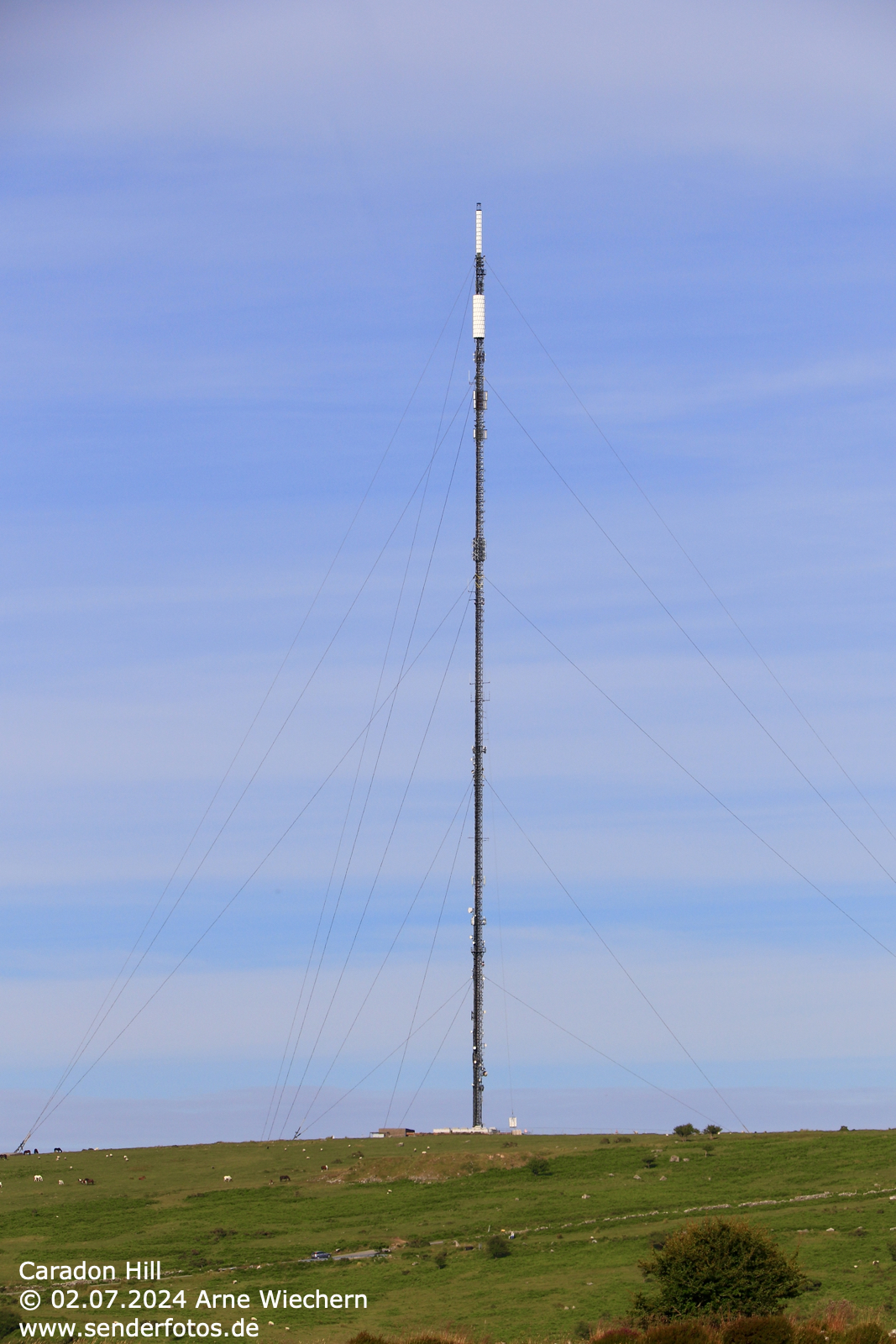

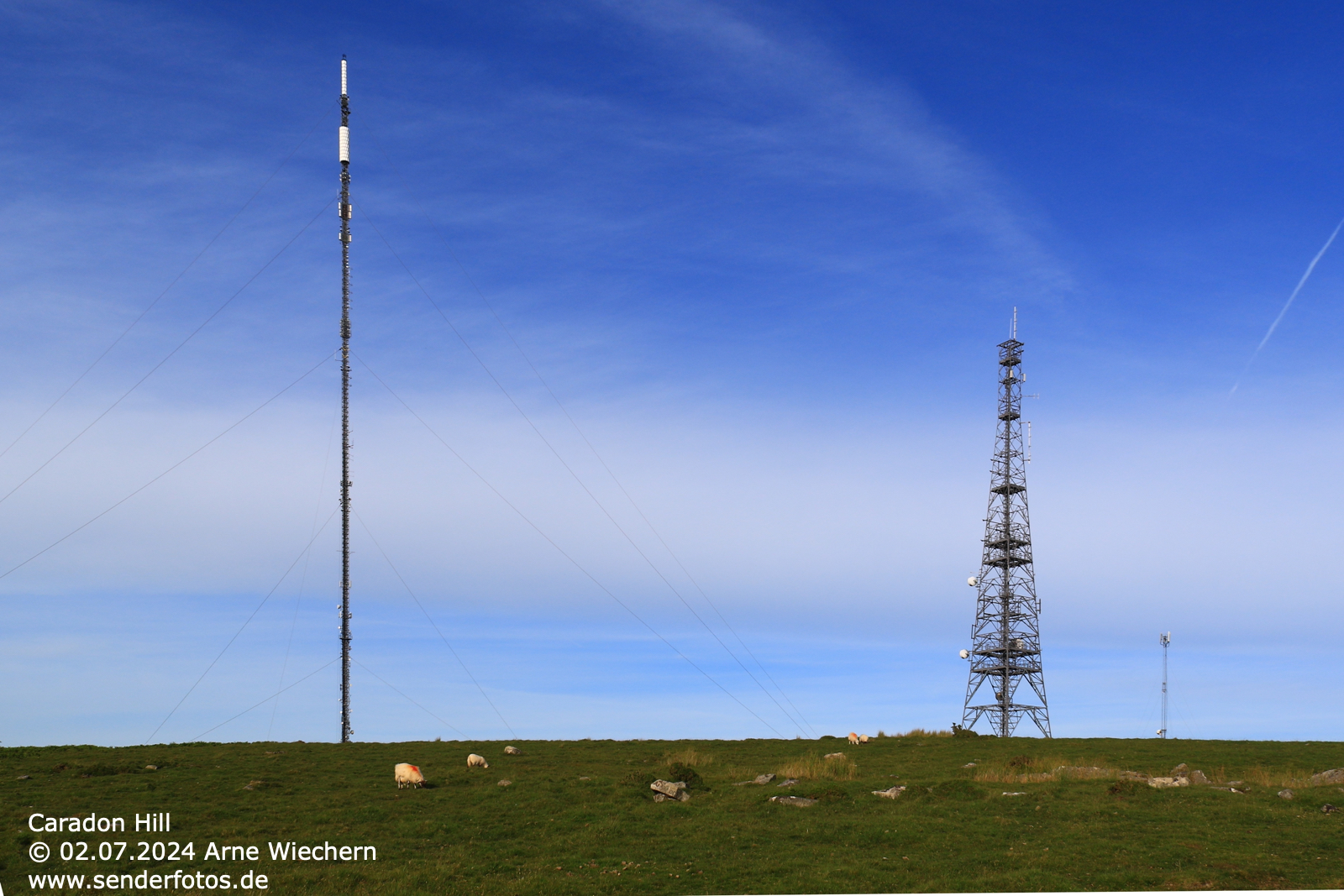

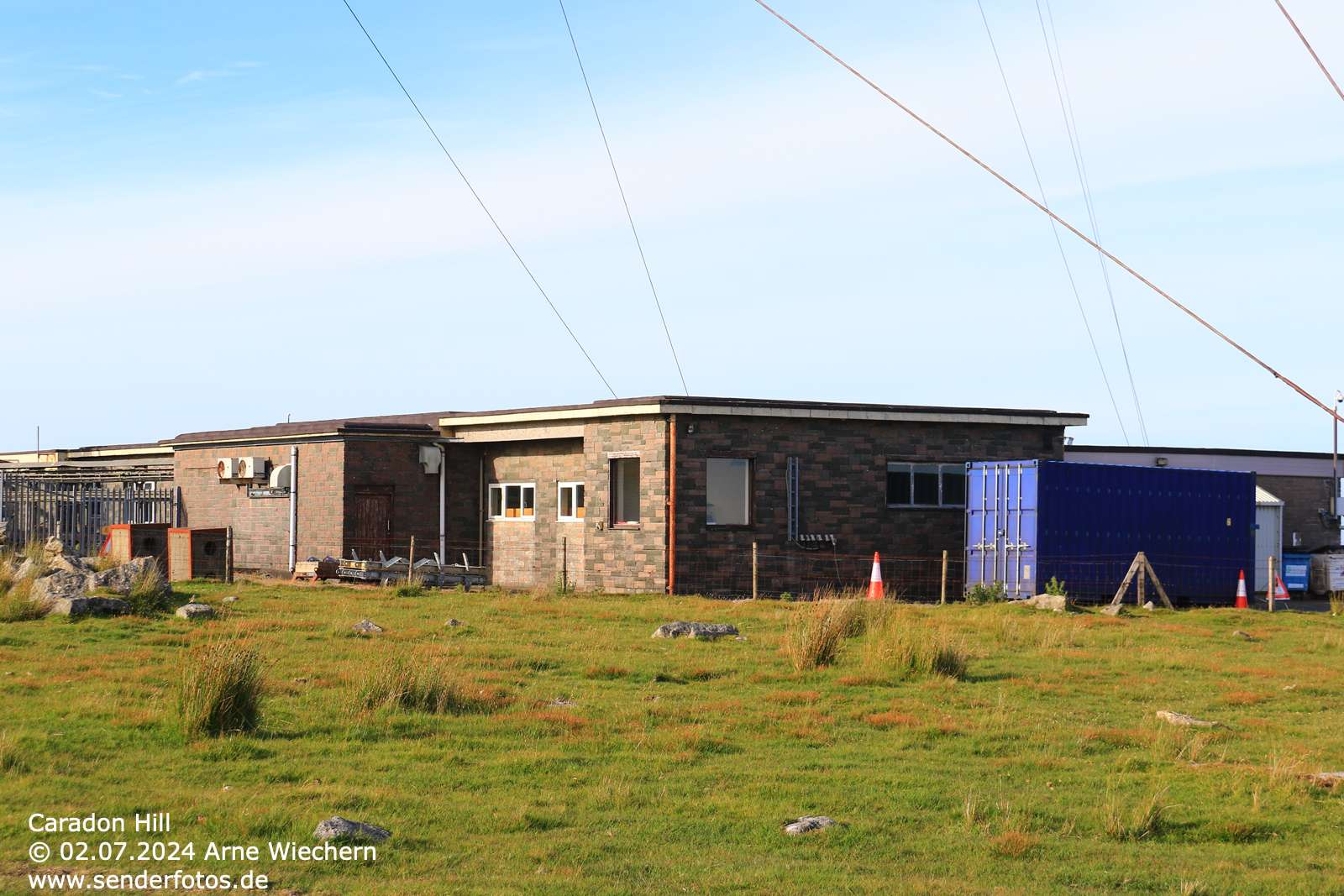

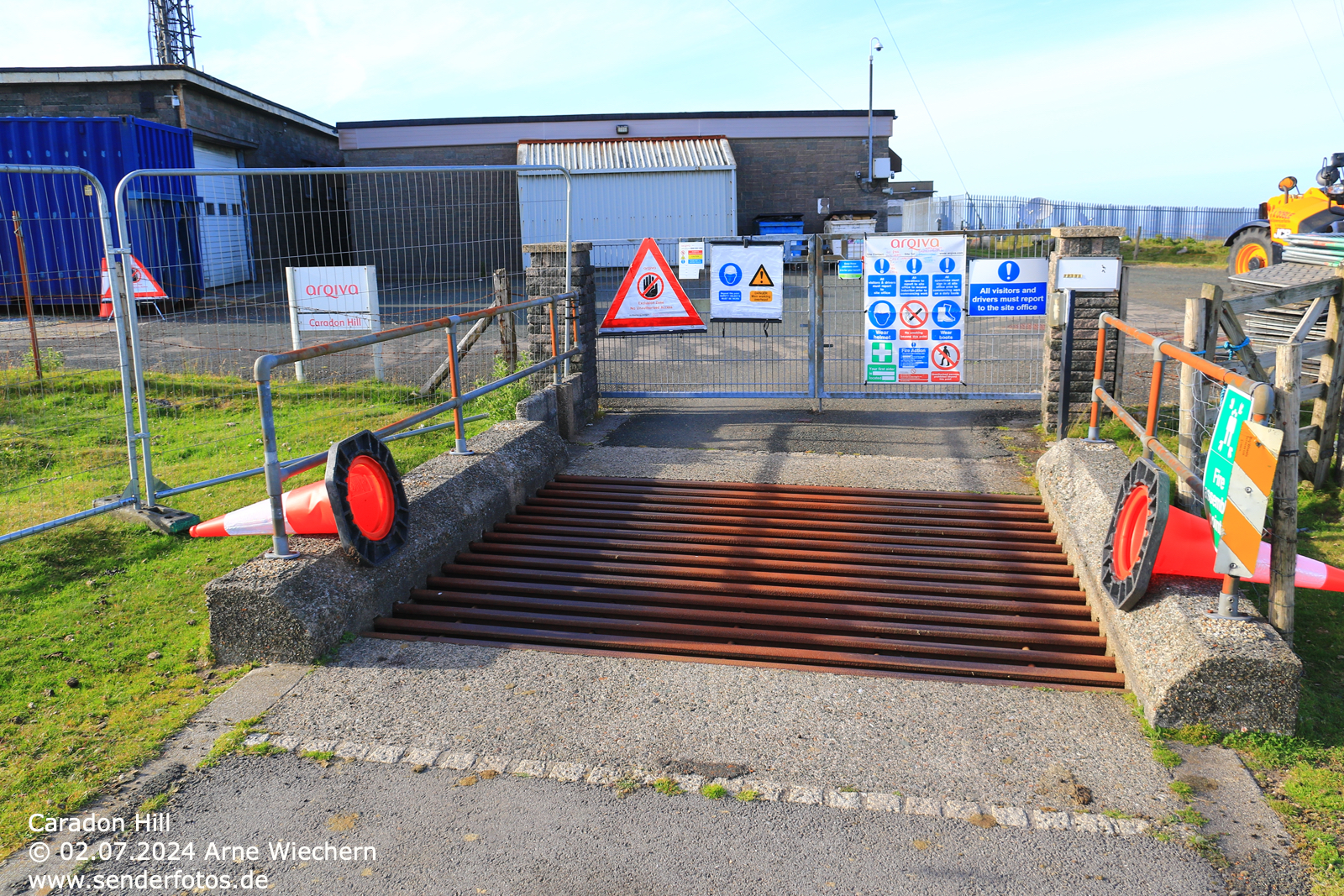

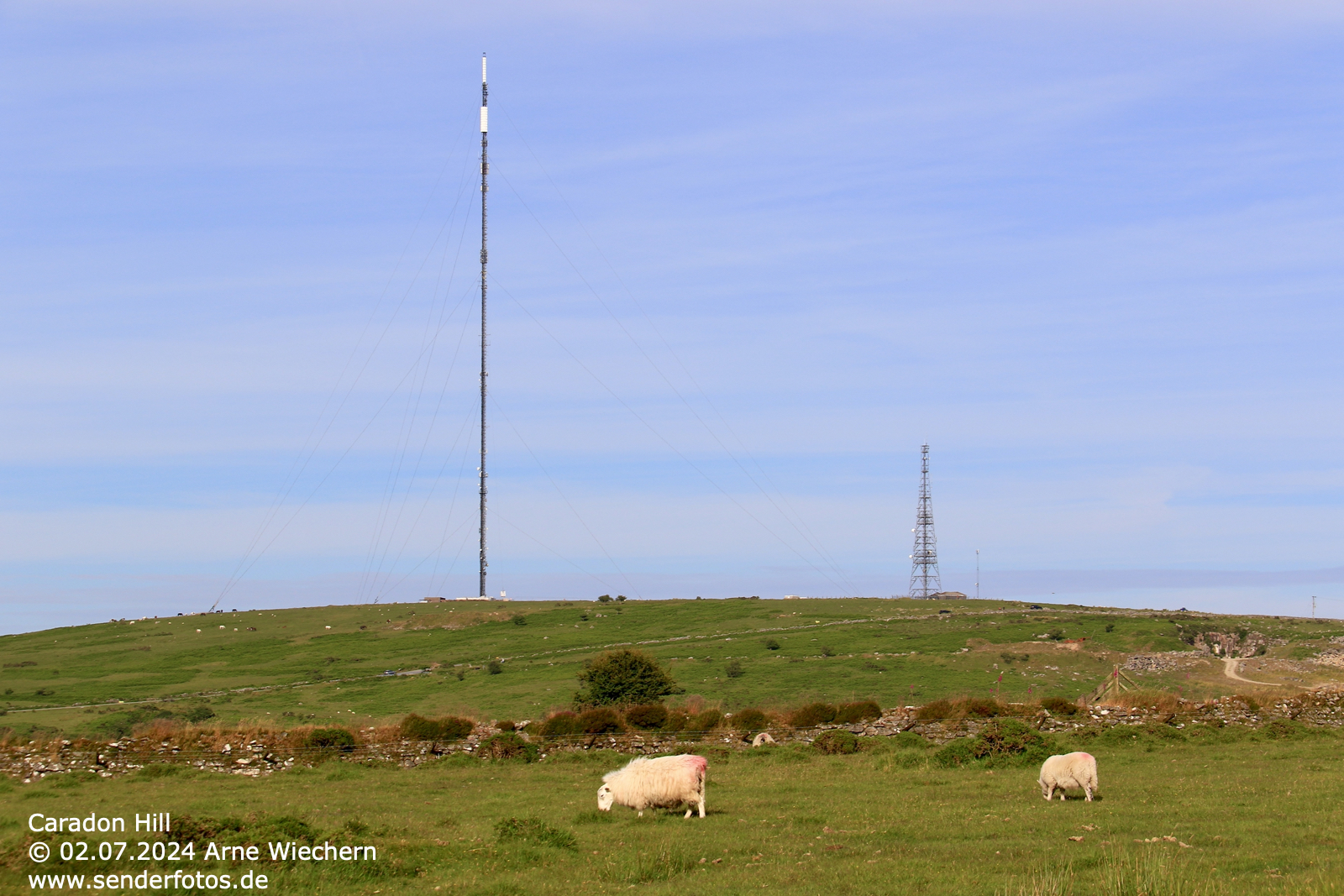

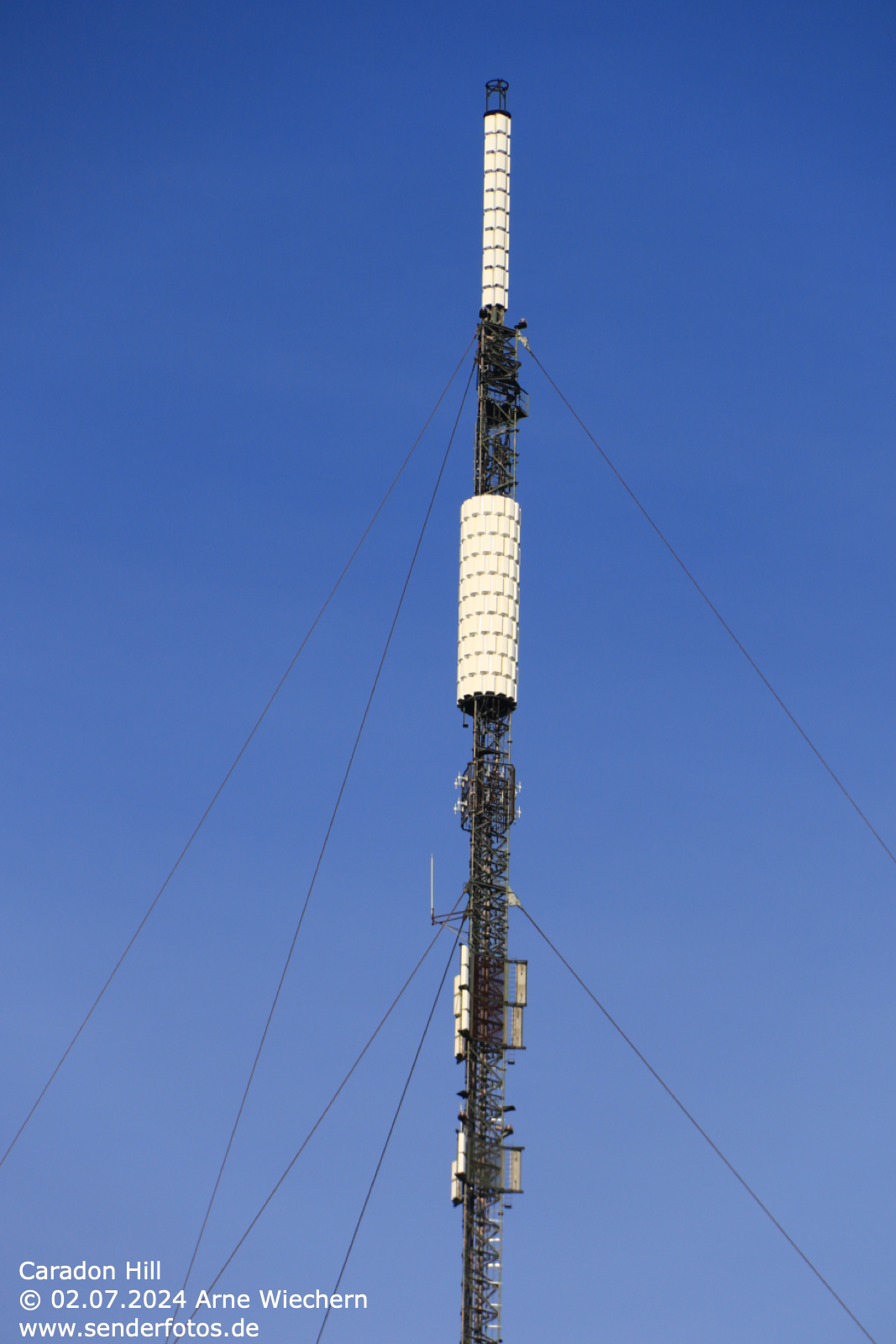

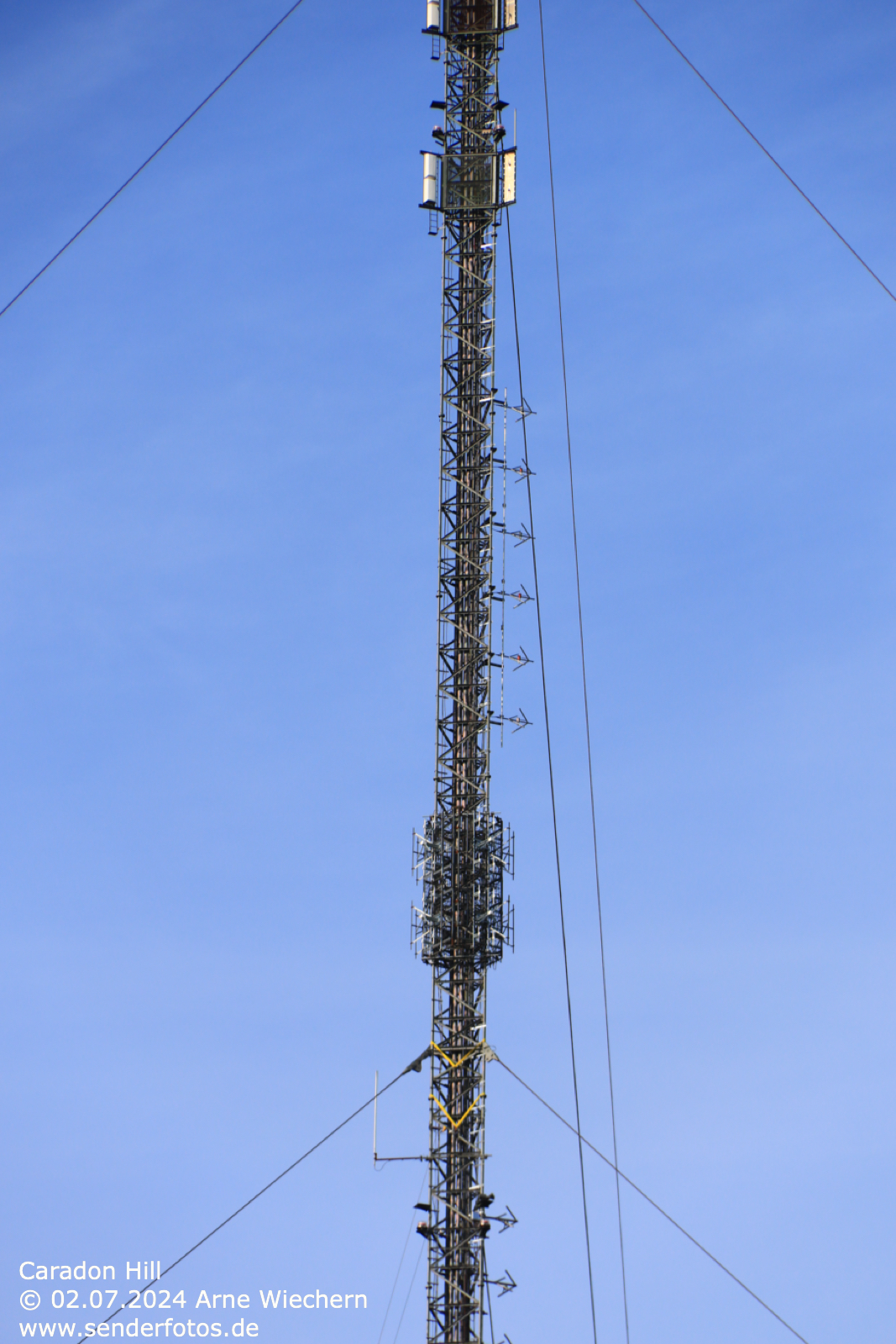

(Arqiva)31.07.2024: Die Sendeanlage befindet sich im Bodmin Moor etwa 6,4 km nördlich der Kleinstadt Liskeard. Der Antennenträger ist ein 237,7 m hoher, abgespannter Stahlgittermast. Durch die Höhe des Berges befinden sich die Sendeantennen bis zu 603 m oberhalb des Meeresspiegels – mit entsprechender Reichweite der abgestrahlten Signale. Die Anlage wurde 1961 in Betrieb genommen, um erstmalig ITV in Südwest-England auszustrahlen. Die Sendeanlage versorgt das zentrale Cornwall von Truro und Falmouth im Westen bis Bude und Plymouth im Osten. Die Signale erreichen ebenso das nördliche und westliche Devon.

Im FM-Bereich spielt der Standort eine untergeordnete Rolle. Abgestrahlt werden: BBC Radio Cornwall (95,2 MHz/4,3 kW), Greatest Hits Radio (102,2 MHz/2,5 kW) und Heart West (105,1 MHz/2,5 kW).

Im DAB-Modus werden folgende Multiplexe ausgestrahlt: SDL National (Kanal 11A/Sendeleistung unklar), Cornwall (Kanal 11B/5 kW), D1 National (Kanal 11D/2 kW) und BBC National DAB (Kanal 12B/2,5 kW).

Fernsehausstrahlungen erfolgen im DVB-T- bzw. DVB-T2-Modus mit folgenden Bouquets: SDN (Kanal 21+/50 kW), BBC B im DVB-T2-Modus (Kanal 22+/100 kW), Arqiva A (Kanal 24-/50 kW), Digital 3&4 (Kanal 25+/100 kW), Arqiva B (Kanal 27-/50 kW) und BBC A (Kanal 28+/100 kW).




Größere Karte anzeigen

Croydon

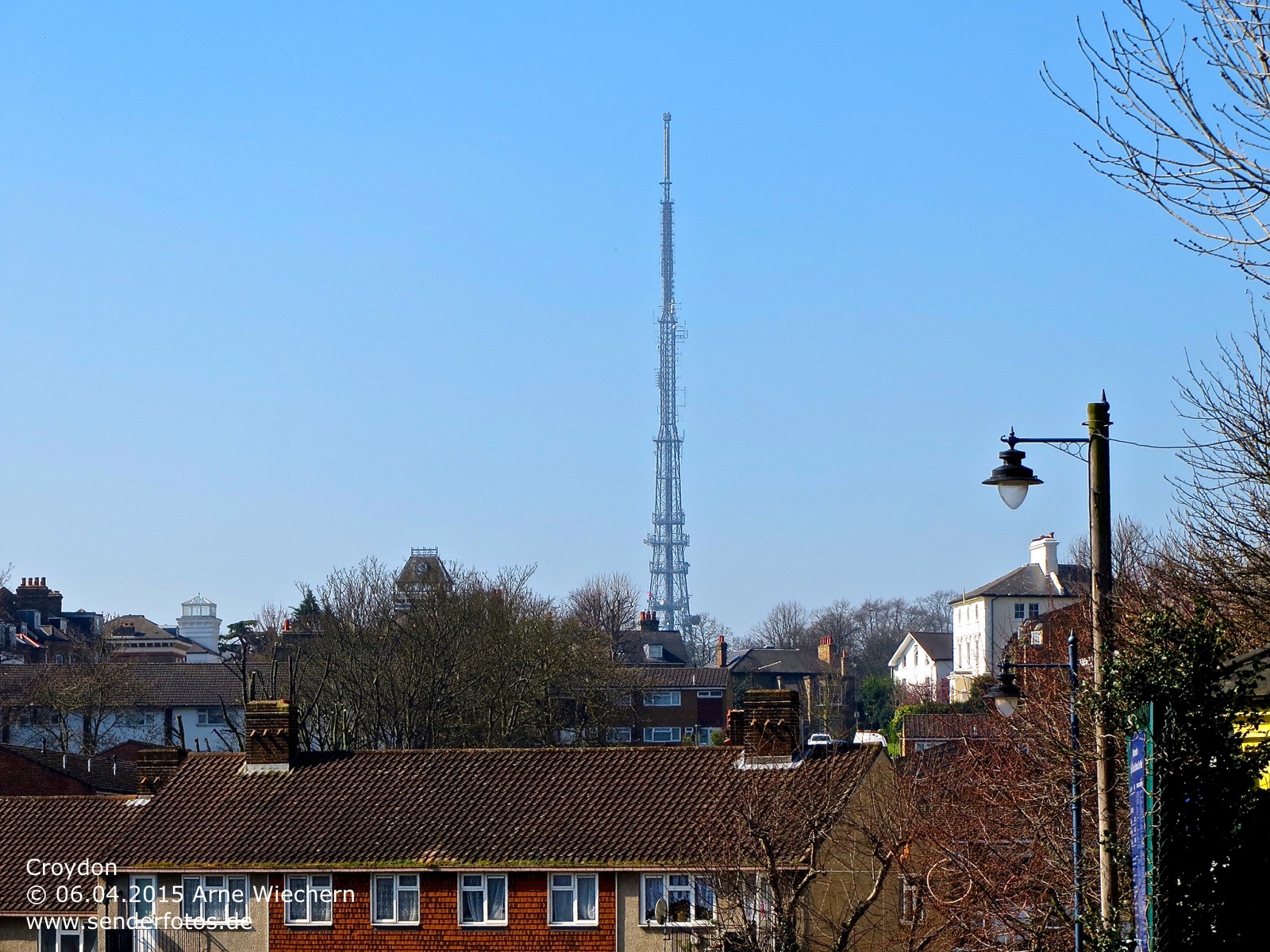

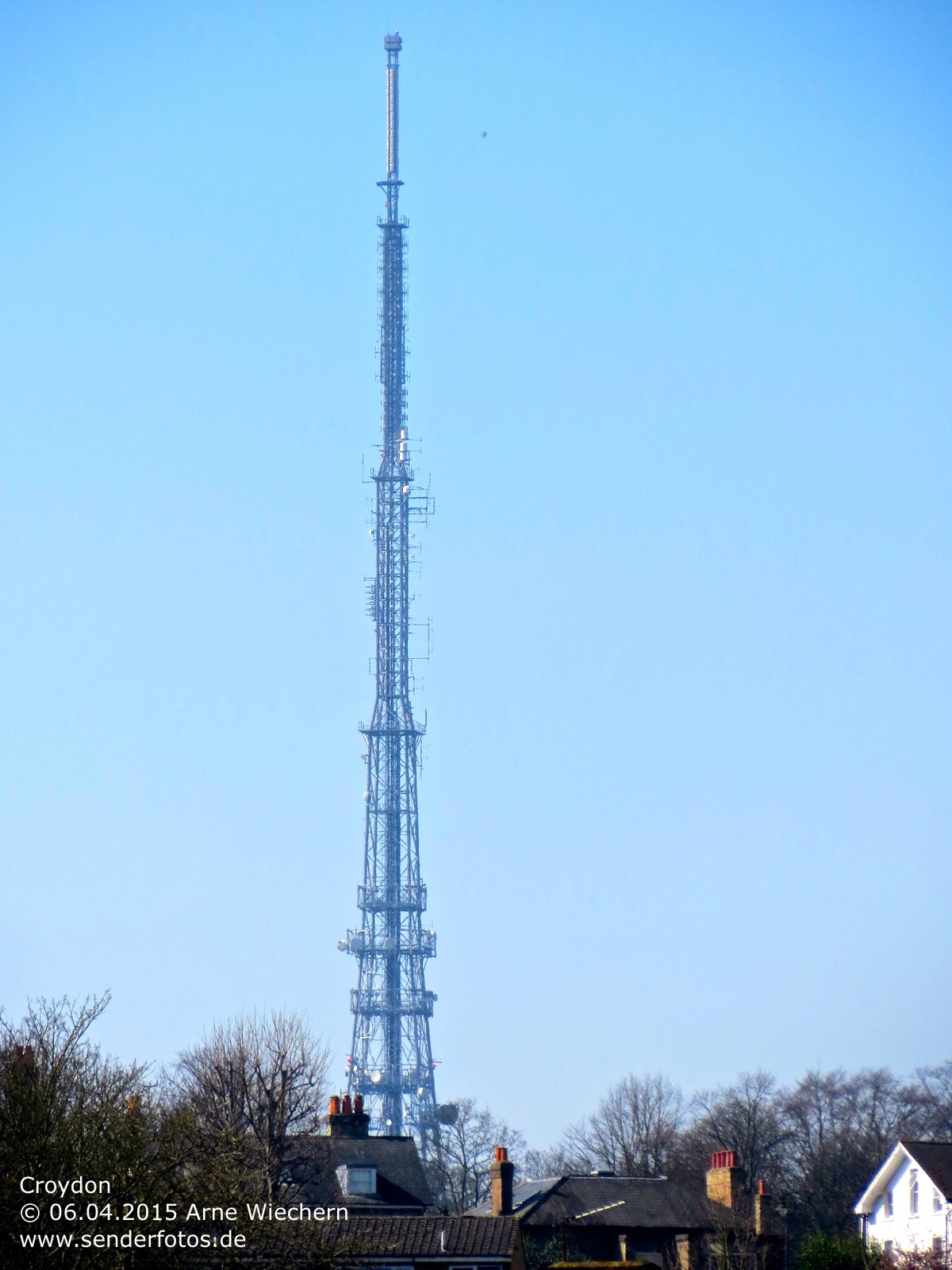

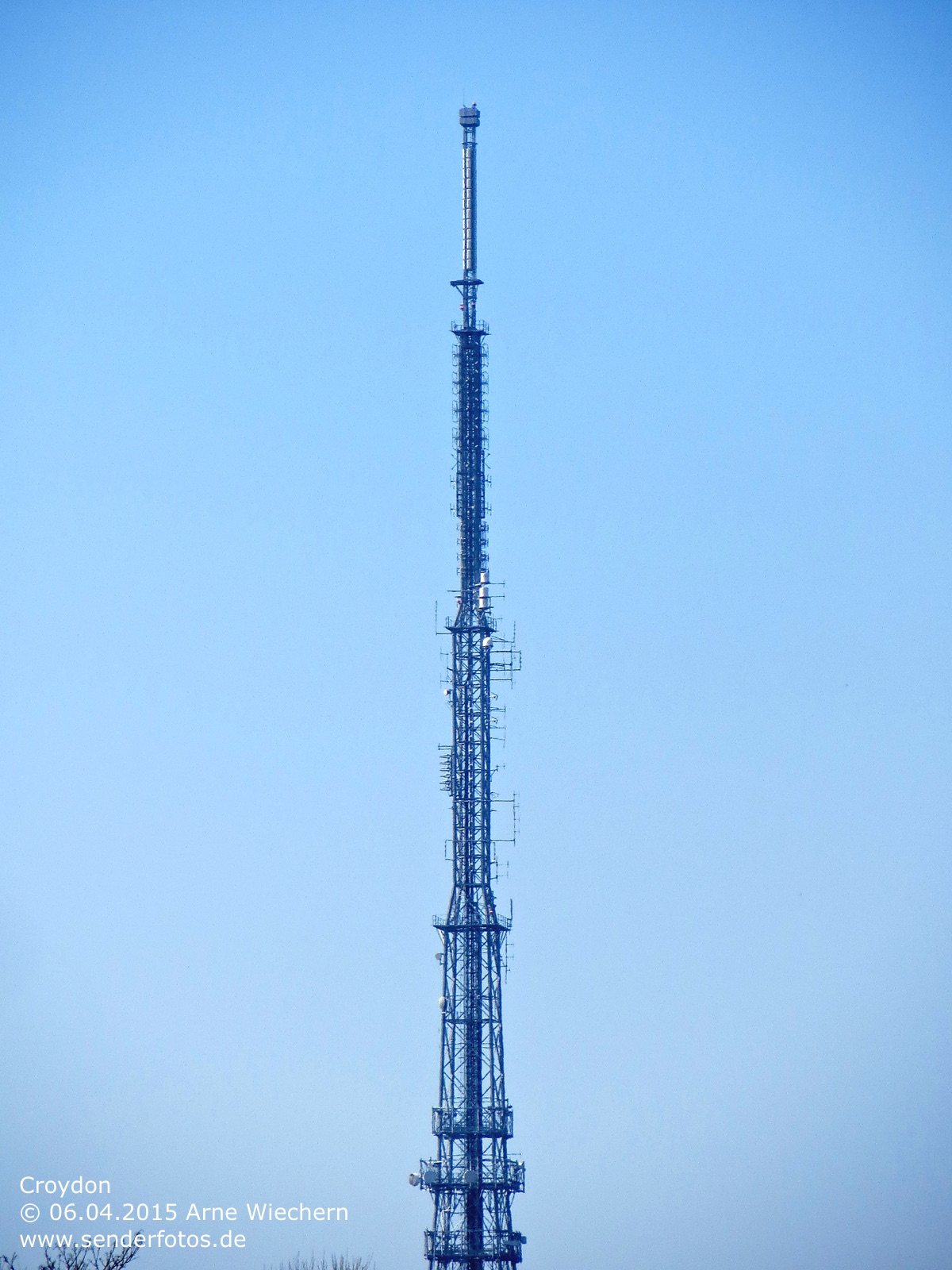

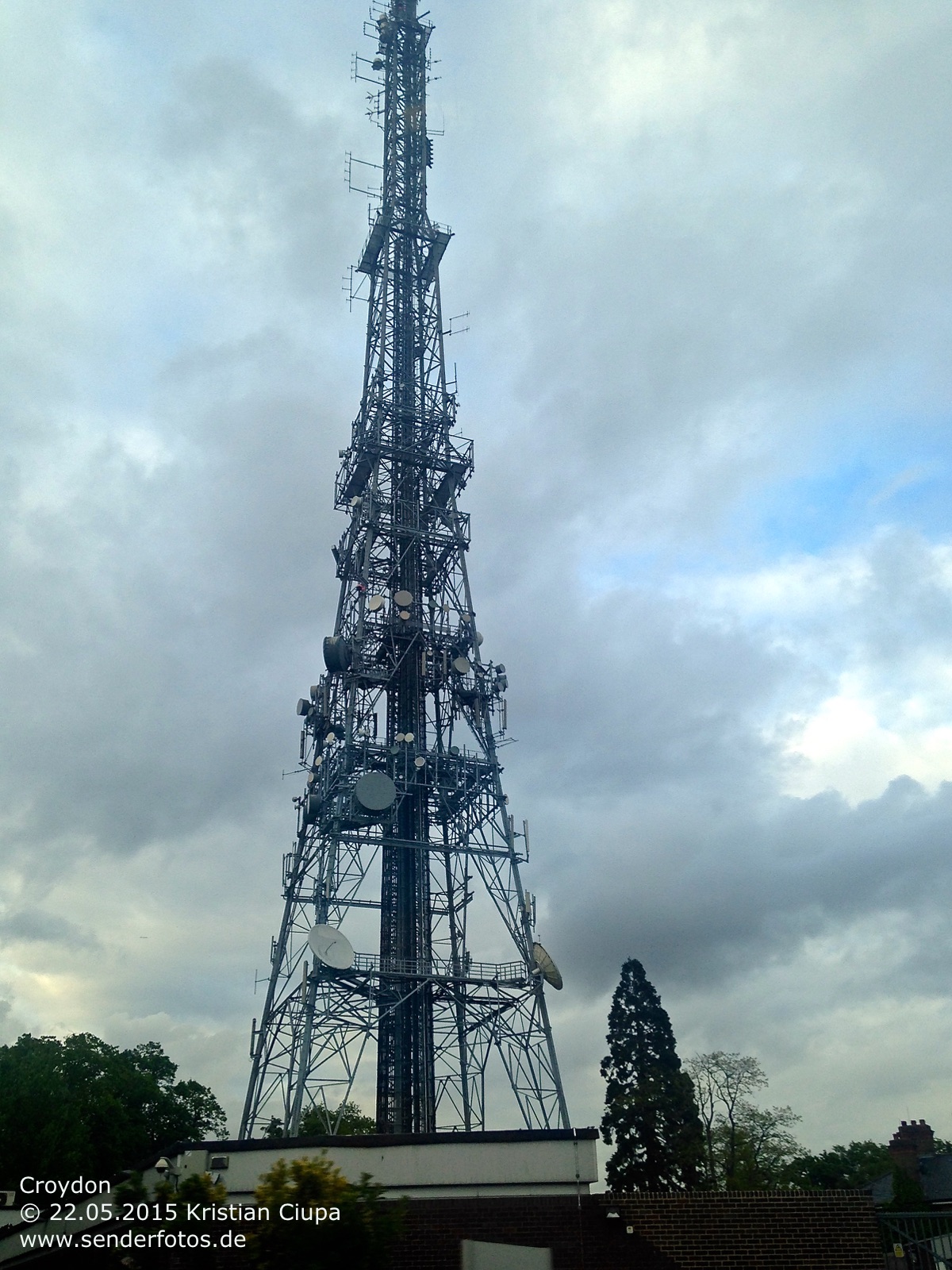

06.04.2015: Die „Croydon Transmitting Station“ besteht aus einem 152 m hohen Sendemast auf dem Beulah Hill in Upper Norwood, südlich von London. Der Mast wurde im Jahr 1962 errichtet. Ursprünglich diente er dazu, das Programm des Fernsehsenders ITV im VHF-Band III zu verbreiten. Im Jahr 1985 wurde die Ausstrahlung in den UHF-Bereich verlagert – zugleich wurde ab diesem Zeitpunkt vom nur wenige Kilometer nördlich gelegenen Sender Crystal Palace gesendet. Erst als im Jahr 1997 eine neue UHF-Richtantenne installiert wurde, die Interferenzen mit Sendern aus Kontinental-Europa verhindern konnte, wurde die Anlage als Fernsehsender reaktiviert – diesmal als Sender für Channel 5. Croydon war zudem lange Zeit Standort der Reservesender für ITV1 und Channel 4 für den Fall, dass am Sender Crystal Palace Wartungsarbeiten durchgeführt werden mussten. Seit der Umstellung der digitalen Fernsehprogramme im April 2012 sind alle Fernsehsender in Croydon im Normalbetrieb abgeschaltet, können jedoch für die Bouquets BBC A & B sowie Digital 3 & 4 im Fall von Reparaturarbeiten in Crystal Palace wieder in Betrieb genommen werden.

Als Hörfunk-Standort wird der Sender Croydon weiterhin regulär verwendet. Im FM-Bereich werden mit jeweils 4 kW ausgestrahlt: Capital London (95,8 MHz), LBC 97.3 (97,3 MHz), Kiss (100,0 MHz), Smooth Radio (102,2 MHz), Magic 105.4 FM (105,4 MHz) und Heart London (106,2 MHz). Bei Reparaturarbeiten in Crystal Palace wird auch BBC London (94,9 MHz) aus Croydon ausgestrahlt.

Außerdem sind folgende DAB-Multiplexe auf Sendung: DRG London (Kanal 11B/2,5 kW) und CE London (Kanal 12C/5 kW).


Größere Karte anzeigen

Crystal Palace

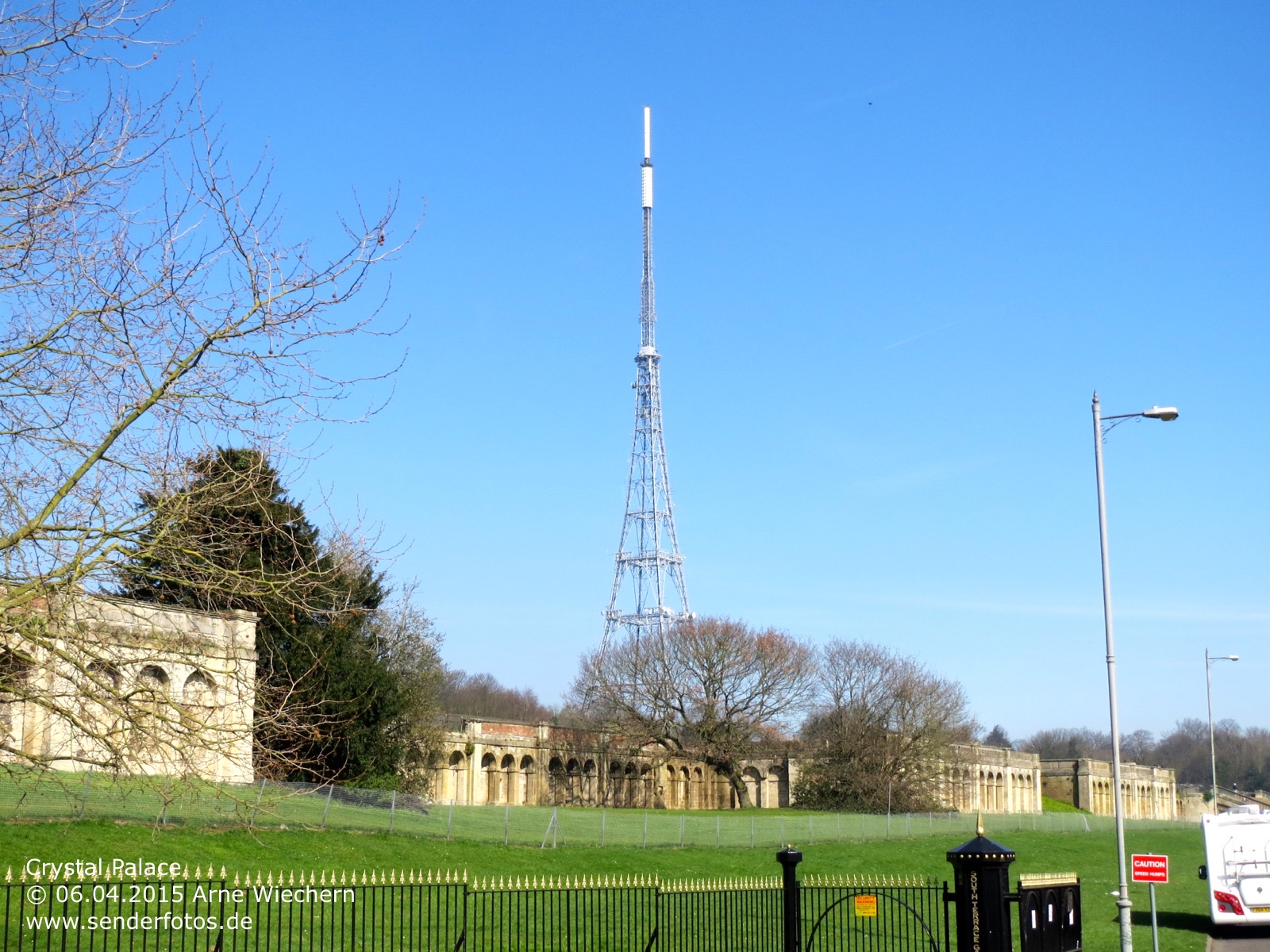

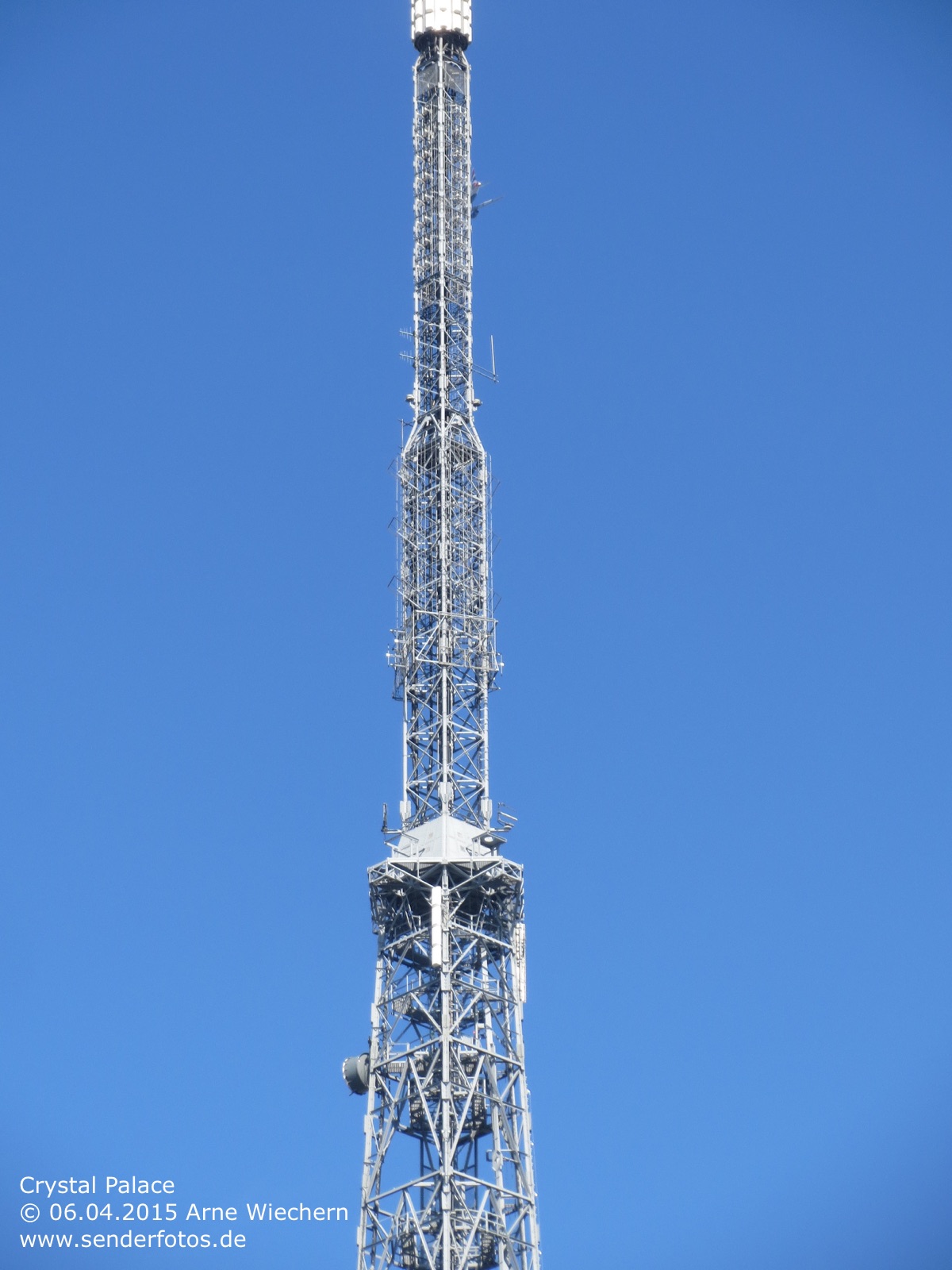

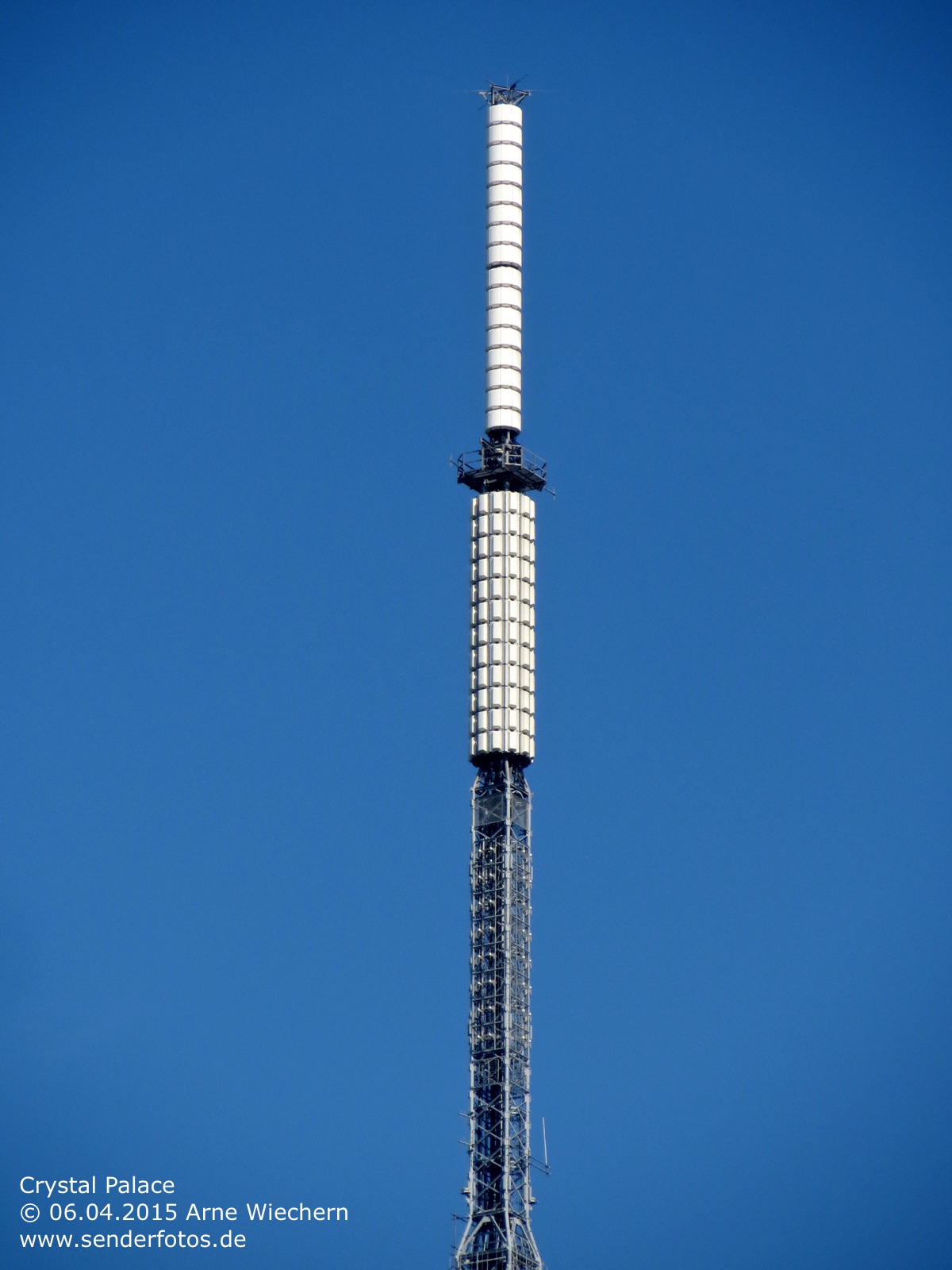

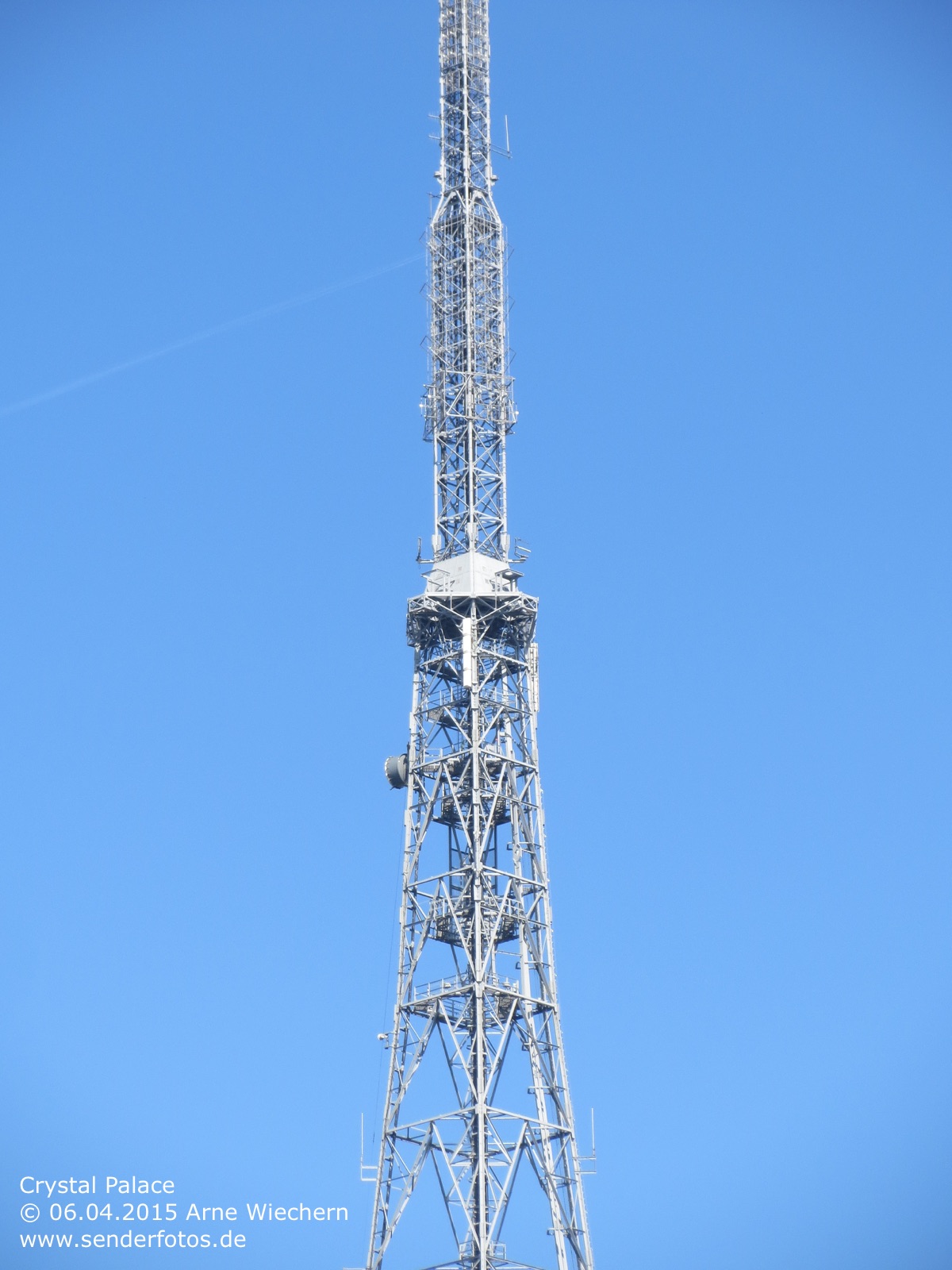

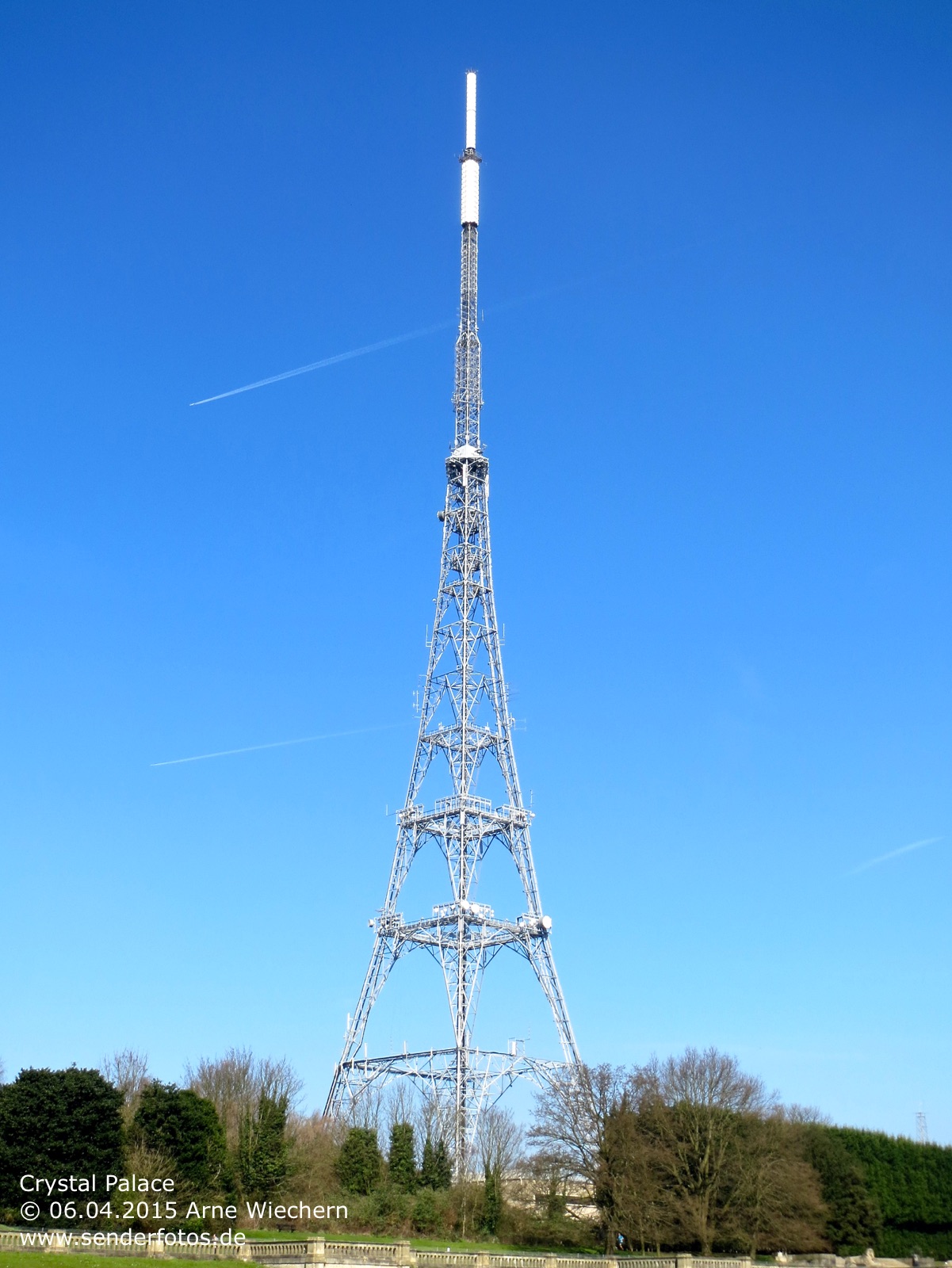

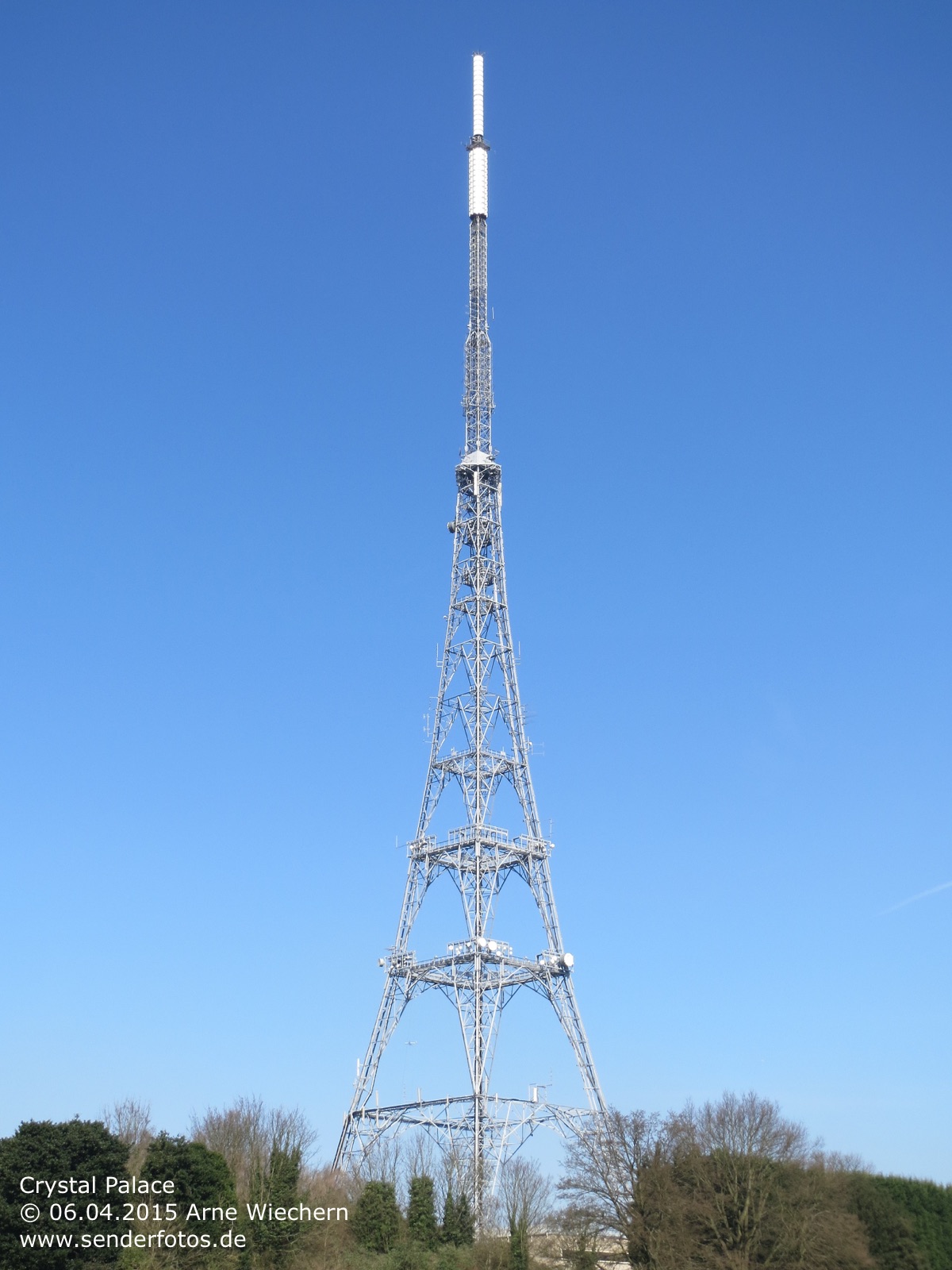

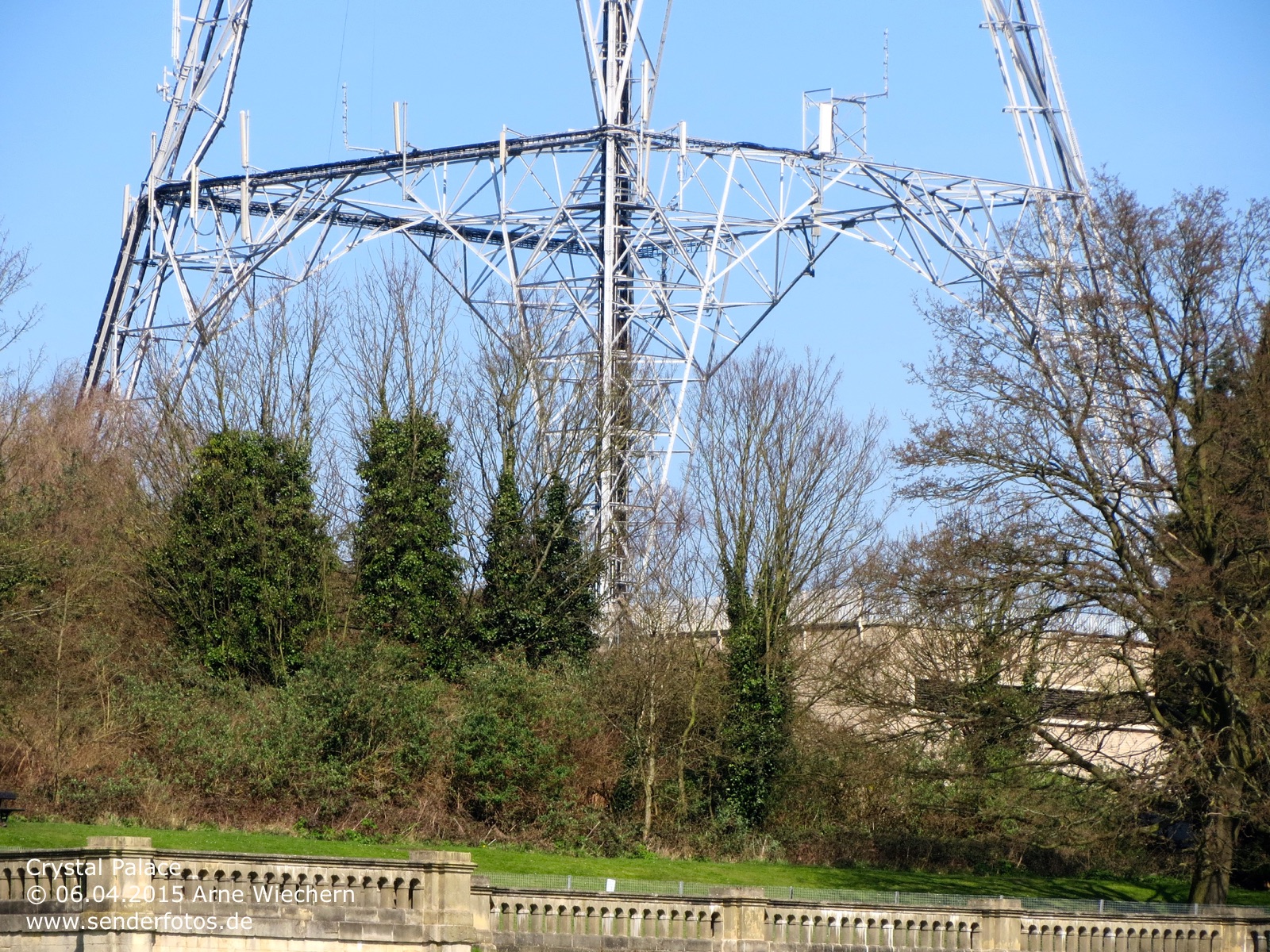

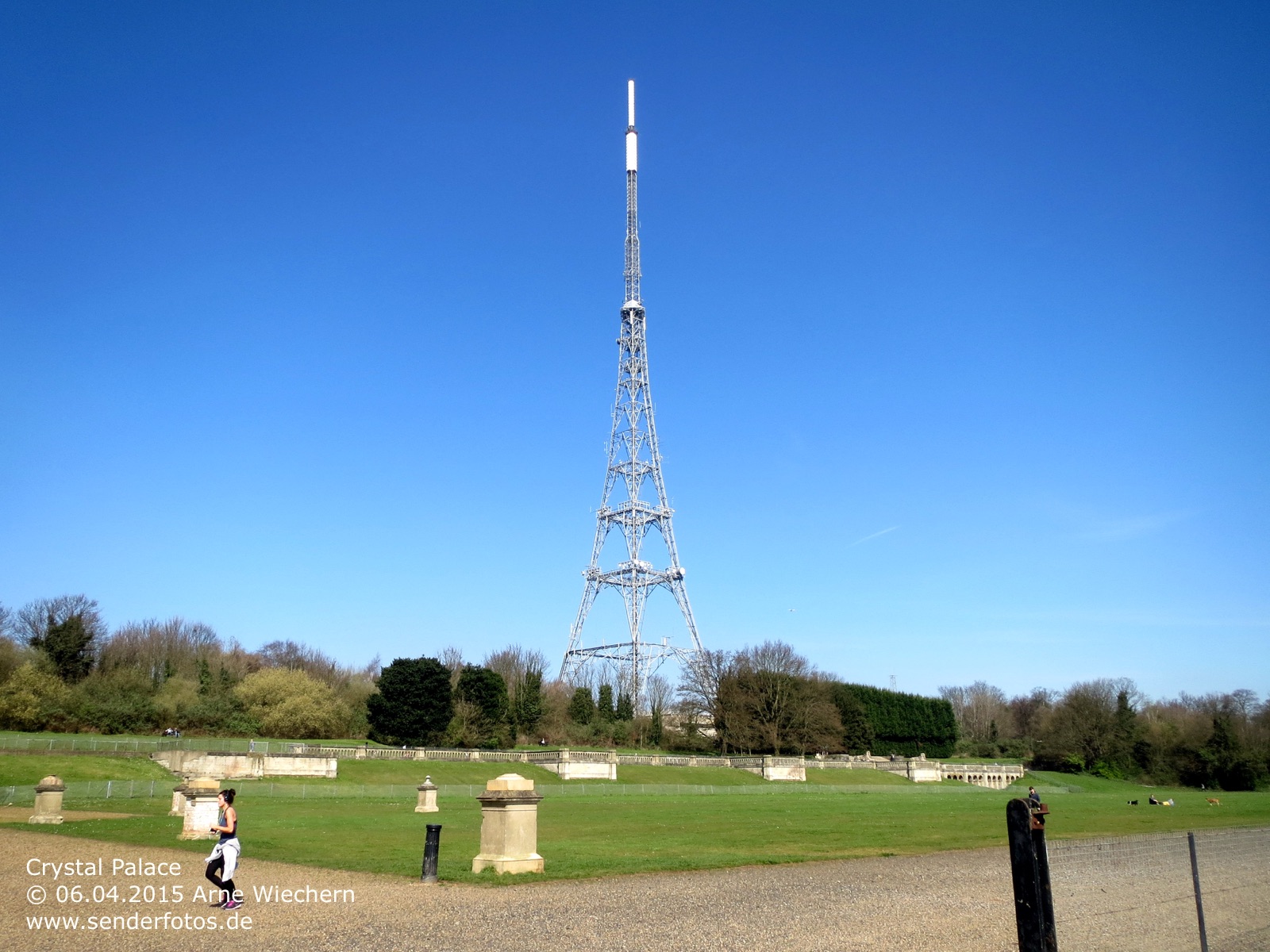

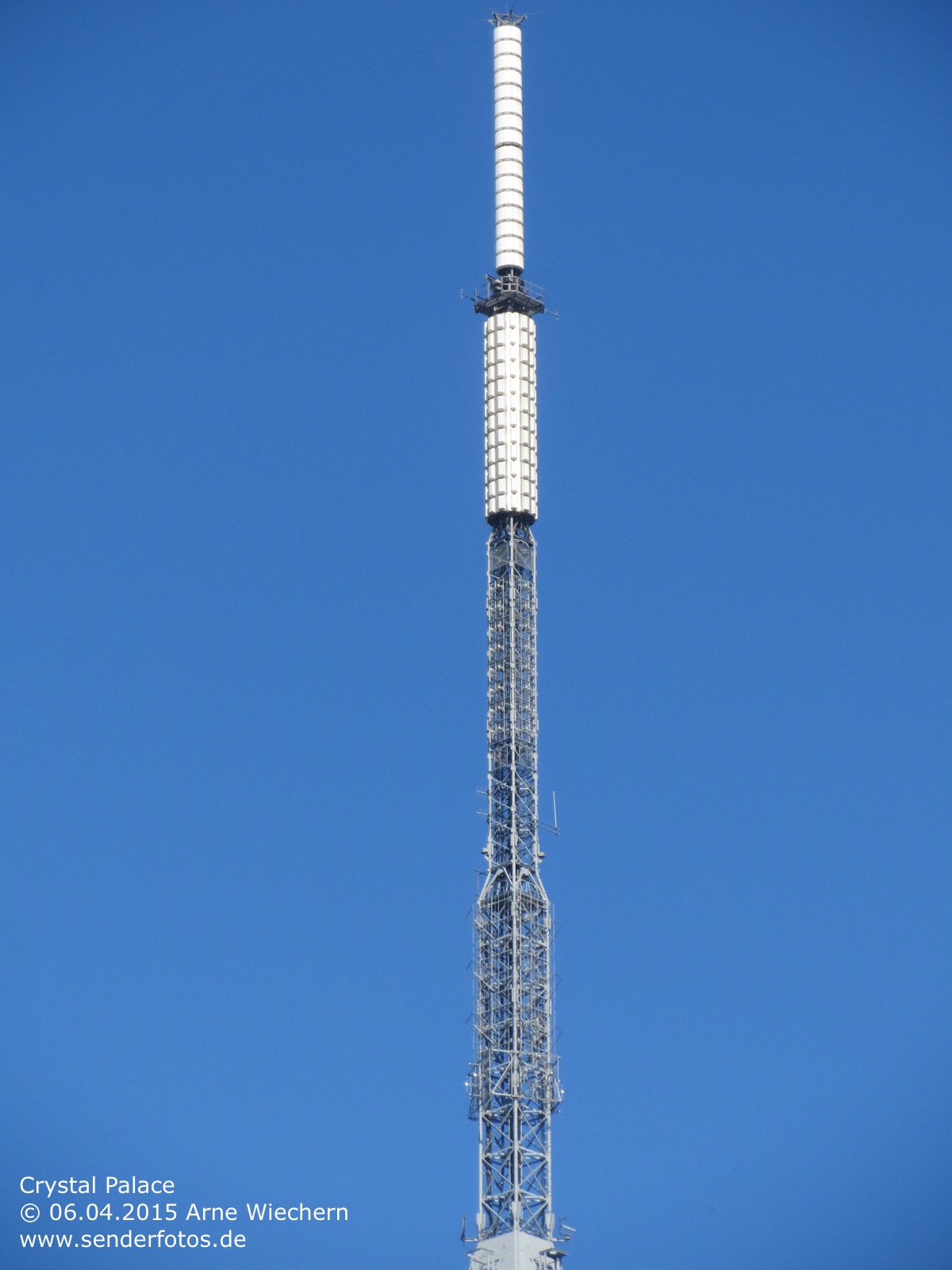

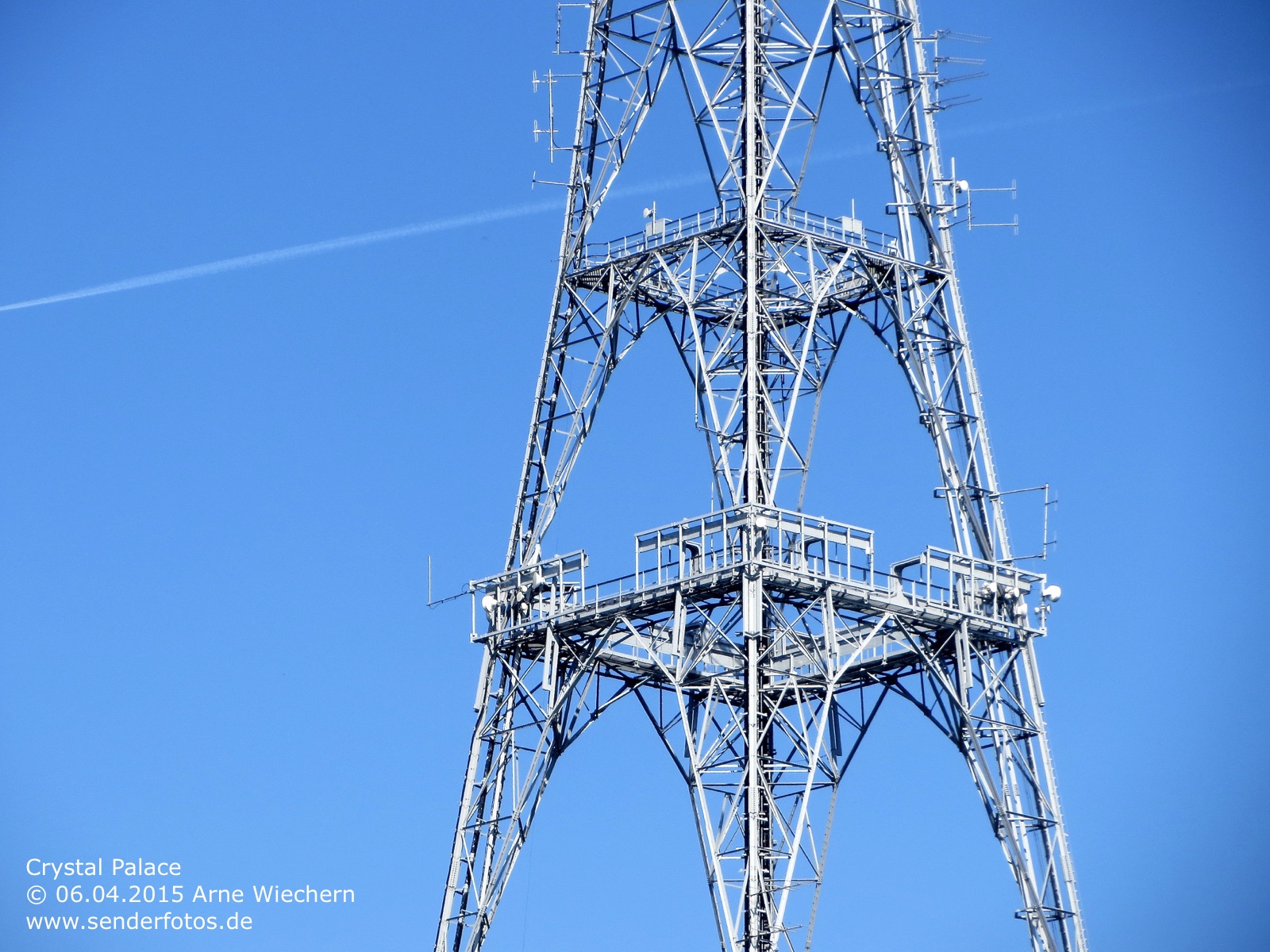

06.04.2015: Der 219 m hohe Sendemast wurde Mitte der 1950er Jahre auf den Ruinen des im Jahre 1941 abgerissenen Aquariums, das zum Ausstellungsgebäude Crystal Palace gehörte, errichtet. Bis zum Jahr 1991 war der Sendemast das höchste Bauwerk Londons, bis es vom „One Canada Square“ in Canary Wharf abgelöst wurde. Seinen Sendebetrieb nahm die Anlage in Crystal Palace am 28. März 1956 auf. Während der Zeit der analogen Fernsehausstrahlung war Crystal Palace einer der leistungsstärksten Sender des Vereinigten Königreichs. Mit jeweils 1 Megawatt wurden die Programme BBC One (Kanal 26), BBC Two (Kanal 33), ITV1 (Kanal 23) und Channel 4 (Kanal 30) ausgestrahlt. Eine deutlich größere Programmvielfalt stellt der Sender heute zur Verfügung. Im DVB-T-Modus werden die Bouquets Arqiva A (Kanal 22/200 kW), BBC A (Kanal 23/200 kW), SDN (Kanal 25/200 kW), Digital 3&4 (Kanal 26/200 kW), Arqiva B (Kanal 28/200 kW) und Local TV (Kanal 29/20 kW) ausgestrahlt. Auf DVB-T2 senden die Bouquets BBC B (Kanal 30/200 kW) und Arqiva C (Kanal 33/36,3 MHz).

Auch als Hörfunksender wird der Standort Crystal Palace genutzt. Im DAB-Modus sind folgende Multiplexe auf Sendung: Digital One (Kanal 11D/6,5 kW), Switch London (Kanal 12A/2,1 kW) und BBC National DAB (Kanal 12B/10 kW).

Eine eher untergeordnete spielt der Standort im analogen Hörfunkbereich. Folgende Programme werden ausgestrahlt: BBC Radio 1 (98,5 MHz/4 kW/als Füllsender für den Standort Wrotham), BBC Radio 2 (88,8 MHz/4 kW/als Füllsender für den Standort Wrotham), BBC Radio 3 (91,0 MHz/4 kW/als Füllsender für den Standort Wrotham), BBC Radio 4 (93,2 MHz/4 kW,als Füllsender für den Standort Wrotham), BBC London (94,9 MHz/4 kW), Capital Xtra (96,9 MHz/0,03 MHz), Classic FM (100,6 MHz/2 kW/als Füllsender für den Standort Wrotham), XFM (104,9 MHz/2,9 kW) und Absolute Radio (105,8 MHz/3,73 kW).

Drei Programme werden weiterhin im Mittelwellenbereich ausgestrahlt: Spectrum (558 kHz/1 kW), BBC Radio 4 (720 kHz/0,75 kW) und Kismat Radio (1035 kHz/2,5 kW).



Größere Karte anzeigen

Isles of Scilly/Halangy Down

(Arqiva)15.07.2024: Die Sendeanlage im Norden der Hauptinsel St Mary’s versorgt das gesamte Archipel mit britischen Hörfunk- und Fernsehsignalen. Im UKW-Modus sind auf Sendung: BBC Radio 1 (98,4 MHz/0,06 kW), BBC Radio 2 (88,8 MHz/0,06 kW), BBC Radio 3 (91,0 MHz/0,06 kW), BBC Radio 4 (93,2 MHz/0,06 kW) und BBC Radio Cornwall (96,0 MHz/0,06 kW). Im DVB-T-Bereich senden folgende Bouquets: PSB2 (Kanal 24/0,1 kW), PSB3 (Kanal 21/0,1 kW/im DVB-T2-Modus) und PSB1 BBC South West (Kanal 27/0,1 kW).


Größere Karte anzeigen

London/Alexandra Palace

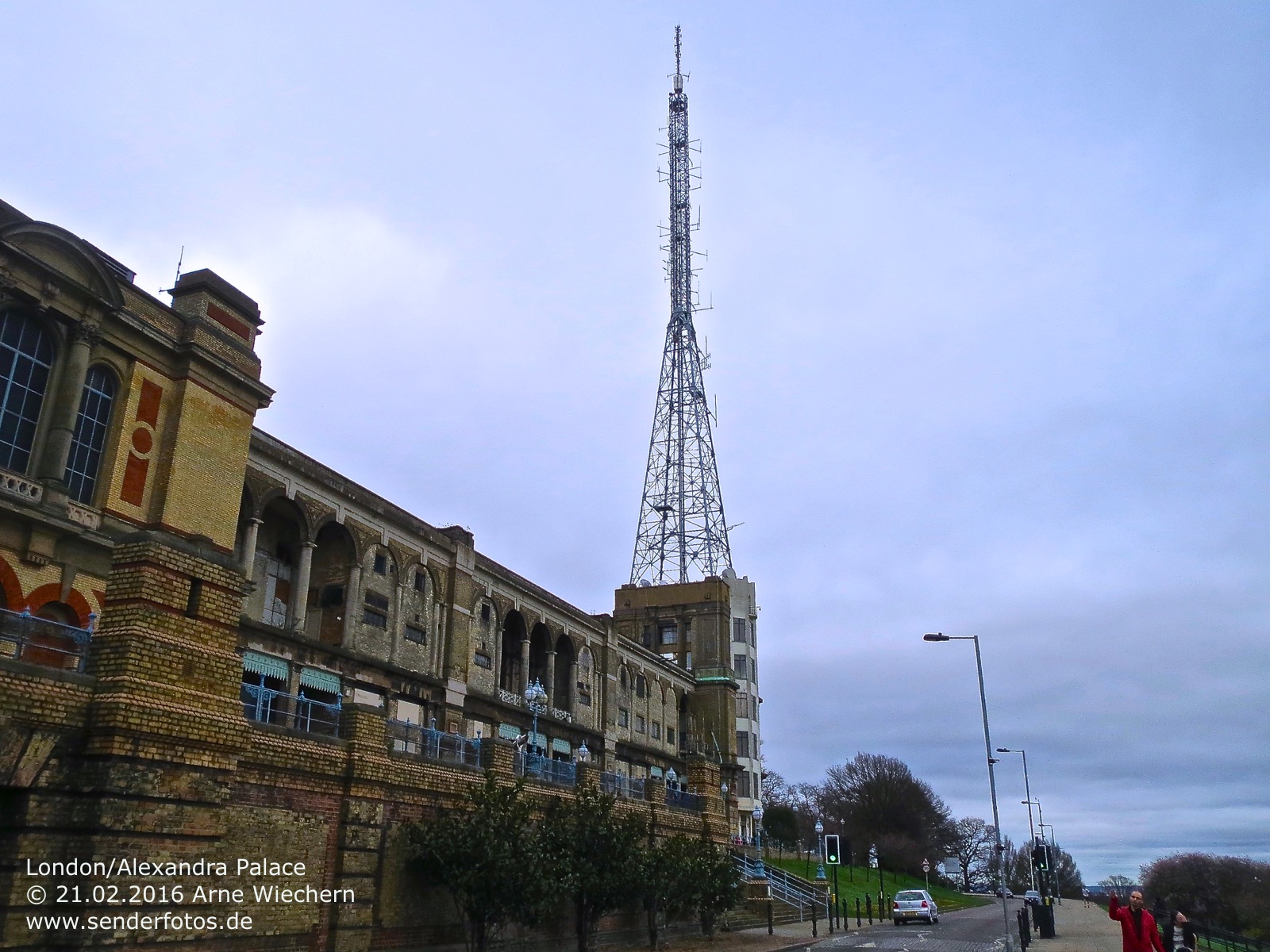

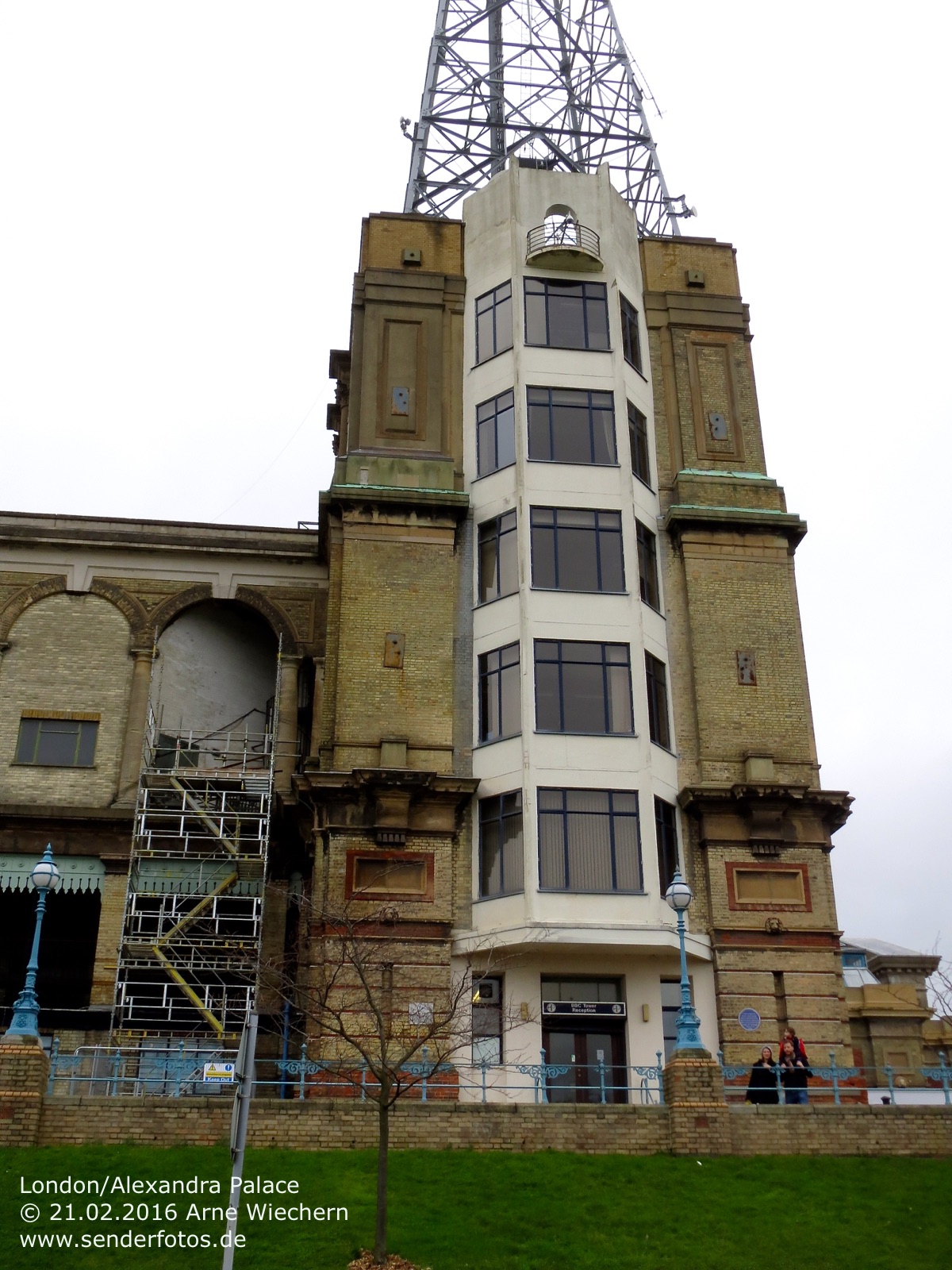

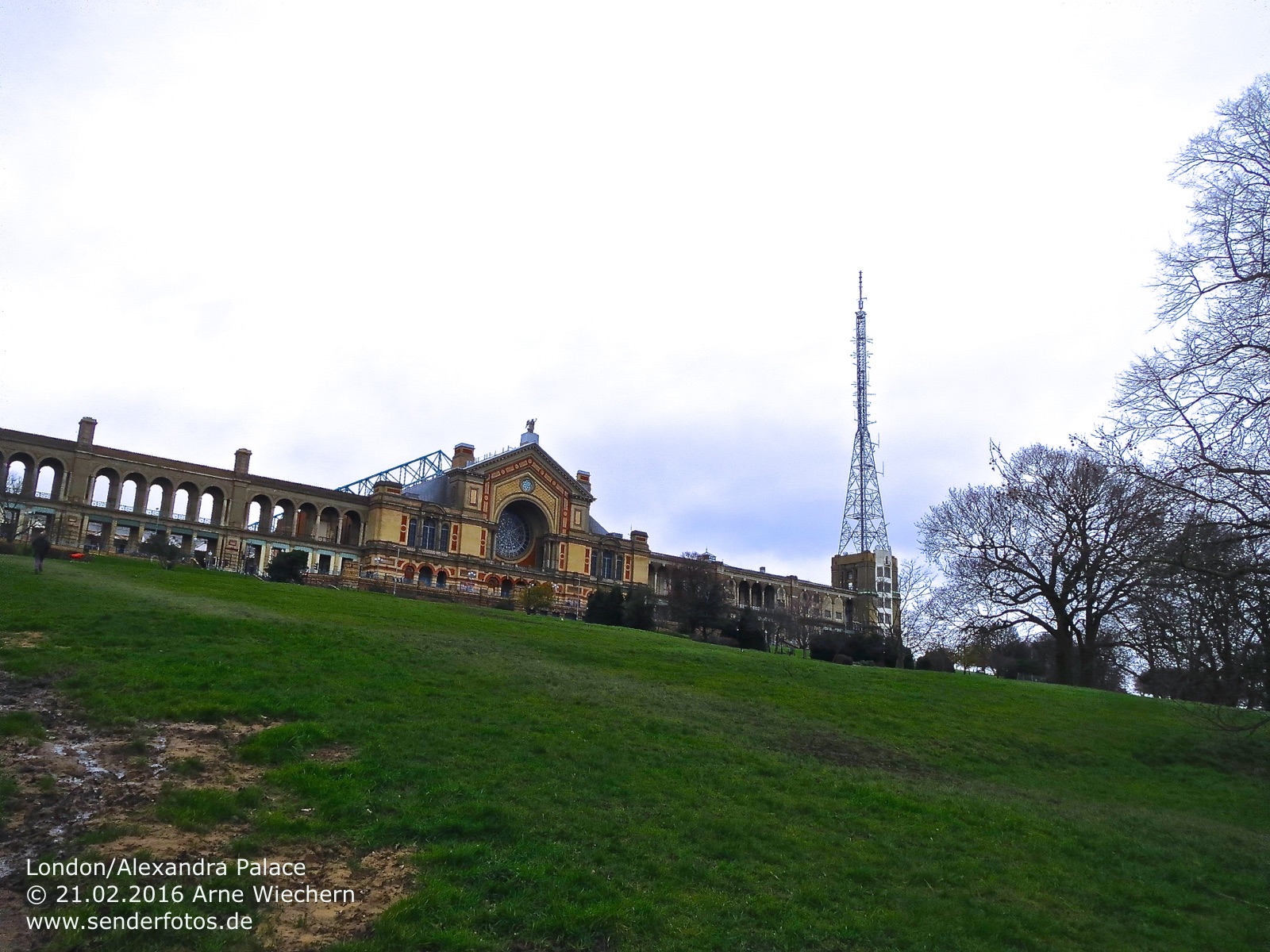

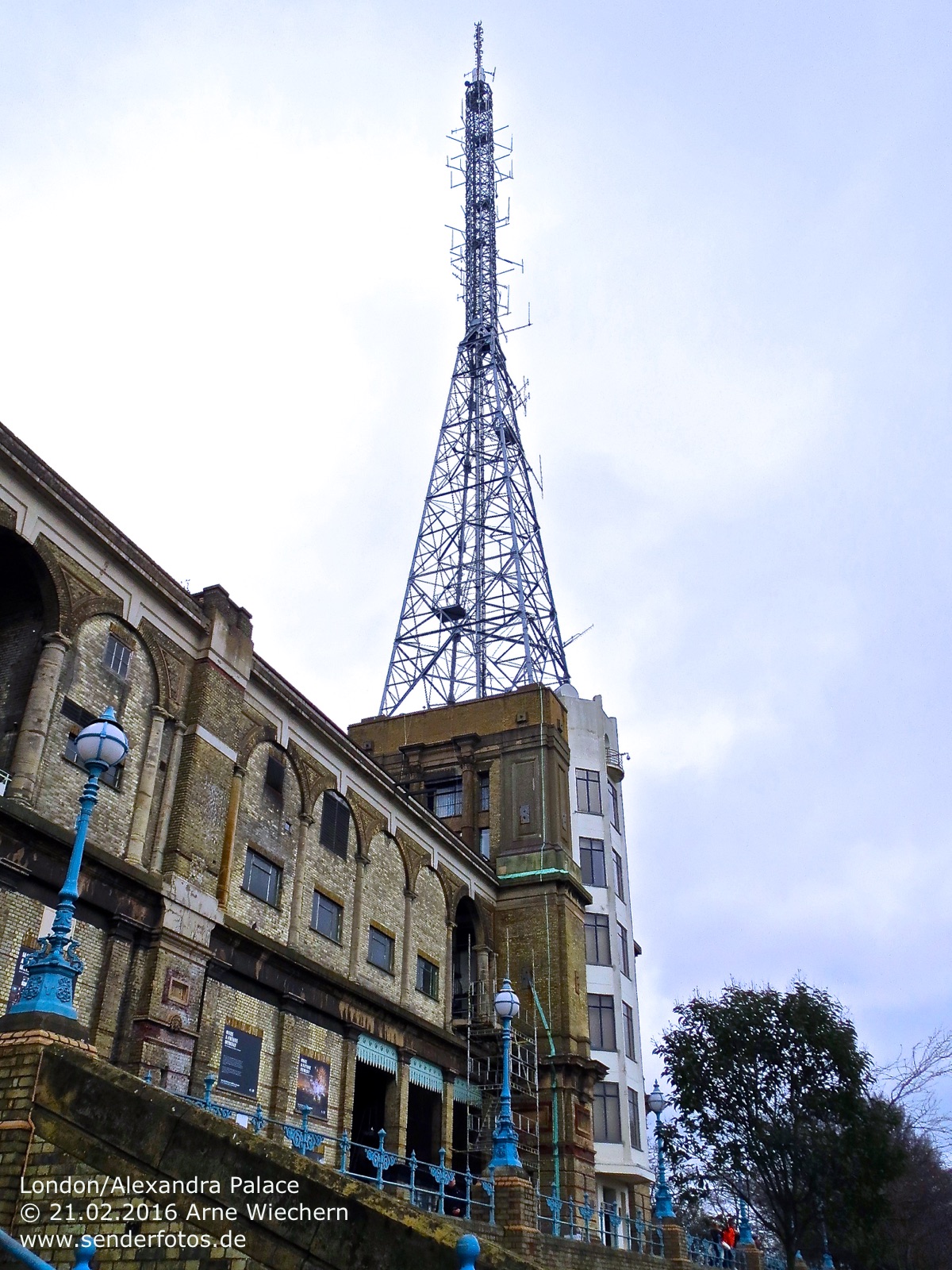

(Arqiva) – 24.02.2016: Der Sendestandort Alexandra Palace hat in der britischen Mediengeschichte eine herausragende Bedeutung. Von 1935 an wurden von hier die ersten BBC-Fernsehsendungen übertragen. Aufgrund der exponierten Lage im Norden Londons bot sich dieser Standort an. Eingesetzt wurde der 405-Zeilen-Standard, der damals als „High Definition“ bezeichnet wurde. Die Übertragungen endeten zunächst im 2. Weltkrieg. Zum Ende des Krieges wurde der Antennenmast noch einmal verwendet, um erfolgreich das deutsche Navigationssystem „Y-Gerät“ zu stören. Nach dem Krieg wurden zunächst wieder TV-Sendungen abgestrahlt, bevor diese Aufgabe im Jahr 1956 vom neu errichteten Standort Crystal Palace übernommen wurde. Mehrere Jahrzehnte war die Anlage abgeschaltet, bis im Jahr 1982 ein Füllsender für die von Crystal Palace eher schlecht versorgten nördlichen Vororte Londons in Betrieb ging. Bis zur Einstellung des analogen Betriebs im Jahr 2012 waren von hier folgende Programme auf Sendung: Channel 4 (Kanal 54), BBC One (Kanal 58), ITV1 (Kanal 61) und BBC Two (Kanal 64). Alle Programme wurden mit einer Leistung von 0,065 kW abgestrahlt. Heute sind drei DVB-T-Multiplexe mit einer Leistung von 0,07 kW auf Sendung: BBC A (Kanal 49), BBC B (Kanal 54/DVB-T2) und Digital 3&4 (Kanal 58). Auch im Hörfunkbereich wird der Standort heute genutzt. Über UKW senden London Greek Radio (103,3 MHz/0,05 MHz) und Capital Xtra (107,1 MHz/0,1 kW). Leistungsstärker sind die DAB-Ausstrahlungen: DRG London (Block 11B/0,2 kW), Digital One (Block 11D/2 kW), Switch London (Block 12A/0,1 kW), BBC National DAB (Block 12B/3,2 kW) und CE London (Block 12C/0,25 kW).



Größere Karte anzeigen

Manchester/City Tower (former Sunley Building)

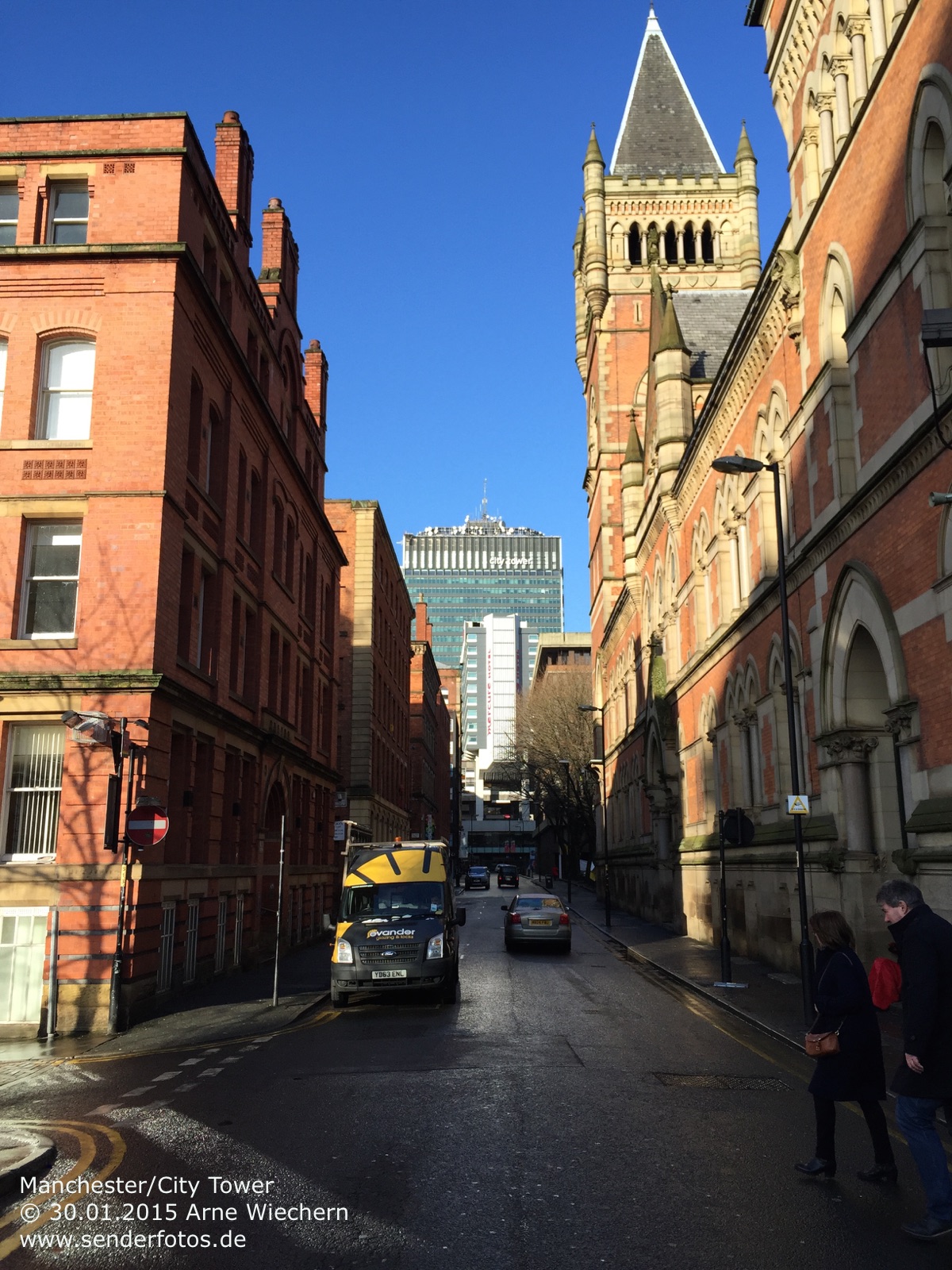

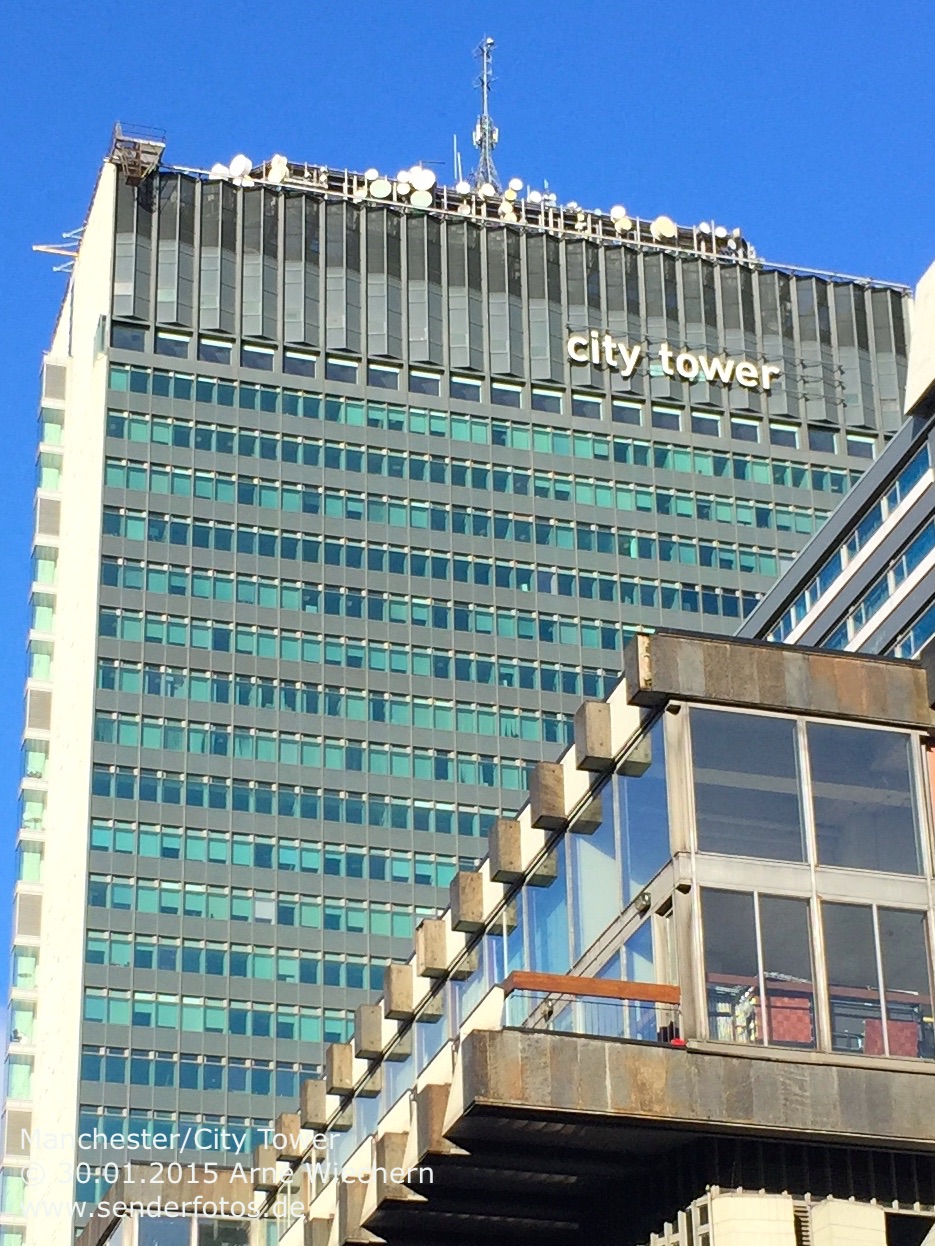

Auf dem 107 m hohen Dach des 30-stöckigen Hochhauses „City Tower“ im Stadtzentrum Manchesters nahe der Piccadilly Gardens ist eine Sendeanlage für UKW- und DAB-Hörfunk installiert. Ausgestrahlt werden im UKW-Bereich die Programme XFM Manchester (97,7 MHz/1 kW), Capital FM Manchester (102,0 MHz/1 kW) und Real Radio XS (106,1 MHz/1 kW). Im DAB-Modus werden folgende Multiplexe ausgestrahlt: BBC National DAB (Kanal 12B/0,5 kW), D1 National (Kanal 11D/0,5 kW) und Manchester (Kanal 11C/0,5 kW).


Größere Karte anzeigen

Redruth (AM)

(Arqiva)15.07.2024: Neben dem weithin sichtbaren Stahlgittermast im Redruth für TV, UKW und DAB befindet sich etwa 1 km weiter östlich auf dem Lanner Hill eine Mittelwellen-Sendeanlage, die in ihren Ursprüngen im Jahr 1942 von deutschen Kriegsgefangenen gebaut worden ist. Ausgestrahlt wird heute nur noch BBC Radio 5 live (909 kHz). In früheren Jahren waren an diesem Standort auch weitere Sendeanlagen aktiv, die inzwischen abgeschaltet wurden: Absolute Radio (1215 kHz),, abgeschaltet am 5. Juni 2018, TalkSport (1089 kHz) abgeschaltet im Februar 2020 sowie BBC Radio Cornwall (630 kHz) am 7. April 2020. Link: Weitere Informationen zu dieser Sendeanlage.


Größere Karte anzeigen

Redruth (FM/DAB/TV)

(Arqiva)31.07.2024: Die FM/DAB/TV-Sendeanlage Redruth befindet sich nördlich der Ortschaft Four Lanes und wird gelegentlich auch mit dem Namen dieses Ortes versehen. Der 152,40 m hohe Stahlgittermast versorgt den nordwestlichen Teil von Cornwall mit FM-, DAB- und DVB-T-Signalen.

Mit jeweils 25 kW werden die BBC-Zentralprogramme ausgestrahlt: BBC Radio 1 (99,3 MHz), BBC Radio 2 (89,7 MHz), BBC Radio 3 (91,9) und BBC Radio 4 (94,1 MHz). Hinzu kommen BBC Radio Cornwall (103,9 MHz/18 kW),  Greatest Hits Radio (102,8 MHz/10,8 kW), Heart West (107,0 MHz/10,69 kW) und Classic FM (101,5 MHz, 2 kW horizontal, 8 kW vertikal).

Im DAB-Modus werden folgende Multiplexe abgestrahlt: NOW Cornwall (Kanal 11B/0,65 kW), Digital One (Kanal 11D/1,5 kW) und BBC National DAB (Kanal 12B/2 kW).

Insgesamt sechs DVB-T- bzw. DVB-T2-Bouquets sorgen für die Fernsehversorgung der Region: Arqiva B (Kanal 32/10 kW), Arqiva A (Kanal 33/10 kW), Digital 3&4 (Kanal 41+/20 kW), BBC A (Kanal 44+/20 kW), BBC B im DVB-T2-Modus (Kanal 47/20 kW) und SDN (Kanal 48/10 kW).


Größere Karte anzeigen

St Just

15.07.2024: Die Sendeanlage in der Nähe des westlichsten Punktes des Vereinigten Königreichs, Land’s End, versorgt den westlichsten Teil Cornwalls mit DAB-Hörfunk und DVB-T-Fernsehen. Abgestrahlt werden die DAB-Multiplexe BBC National DAB (Kanal 12B/0,6 kW) und Cornwall (Kanal 11B/0,6 kW). Folgende DVB-T-Bouquets sind auf Sendung: PSB2 (Kanal 43/0,25 kW),  PSB3 (Kanal 46/0,25 kW im DVB-T2-Modus) und PSB1 BBC South West (Kanal 40/0,25 KW).


Größere Karte anzeigen

Stockland Hill

(Arqiva)31.07.2024: Die Sendeanlage in der Nähe der Stadt Honiton in der Grafschaft Devon versorgt die Region im östlichen Devon, dem westlichen Somerset und dem westlichen Dorset  vor allem mit Fernseh- und DAB-Signalen. Als Antennenträger dient ein 235 m hoher Stahlfachwerkmast, der 1961 errichtet worden ist.

Eine untergeordnete Rolle spielt die FM-Abstrahlung: Heart West (103,0 MHz/1 kW).

Eine höhere Sendeleistung wird im DAB-Modus erzielt: NOW Exeter and Torbay (Kanal 11C/5 kW), Digital One (Kanal 11D/2 kW) und BBC National DAB (Kanal 12B/5 kW).

Die Fernsehausstrahlungen erfolgen im DVB-T- bzw. DVB-T2-Modus: Arqiva A (Kanal 22-/25 kW), Digital 3&4 (Kanal 23+/50 kW), SDN (Kanal 25-/25 kW), BBC A (Kanal 26+/50 kW), Arqiva B (Kanal 28-/25 kW) und BBC B im DVB-T2-Modus (Kanal 29+/50 kW).


Größere Karte anzeigen
