Dobratsch (Villacher Alpe)

(ORS) 27.06.2012: Auf dem 2166 m hohen Berg Dobratsch in Kärnten westlich von Villach befindet sich ein 1971 errichteter, 165 m hoher Hybridturm (Mischform aus Betonturm und abgespanntem Stahlrohrmast an der Spitze). Da der Berg im Winter über Schotterwege nur schwer erreichbar ist, hat die Betreiberin ORS eine nicht öffentliche Seilbahn von der Ortschaft Bad Bleiberg bis zum Sendeturm errichtet. Koordiniert ist für den Dobratsch die stärkste Sendeleistung Österreichs: Die Frequenz 104,9 MHz darf mit 125 kW gefahren werden – genutzt werden allerdings  nur 100 kW. Auf UKW werden ausgestrahlt: „Österreich 1“ ( 92,8 MHz/100 kW), „ORF Radio Kärnten“ (97,8 MHz/100 kW), „Hitradio Ö3“ (90,4 MHz/100 kW), „FM4“ (102,9 MHz/100 kW), „Antenne Kärnten“ (104,9 MHz/100 kW) und „Radio DVA/Agora“ (105,5 MHz/10 kW). Im TV-Bereich senden das DVB-T-MUX A (Kanal 24/150 kW) und DVB-T-MUX B (Kanal 30/150 kW).



Größere Karte anzeigen

Hirschenstein

(ORS)27.02.2023: Die Bauform der Sendeanlage auf dem Großen Hirschenstein im Burgenland ist ungewöhnlich: Die Basis bildet ein sechsstöckiges Stahlbetongebäude, auf dessen Dach ein freistehender Stahlrohrmast aufgesetzt wurde. Die Sendeanlage befindet sich in einer Höhe von 859 m – sie wurde im Jahr 1969 in Betrieb genommen. Auf Sendung sind folgende UKW-Programme: Hitradio Ö3 (87,9 MHz/6 kW), Ö1 (90,6 MHz/6 kW), Radio Burgenland (93,5 MHz/6 kW), FM4 (97,4 MHz/6 kW), Radio Steiermark (100,1 MHz/3 kW), kronehit (104,1 MHz/6 kW), Radio 88,6 (105,5 MHz/0,7 kW) und Antenne Steiermark (106,1 MHz/3 kW).  Hinzu kommt seit dem 28., Mai 2020 im DAB+-Modus noch: DAB+ Austria (Kanal 8A/5,6 kW). Im Fernsehbereich sind zwei DVB-T2-Multiplexe auf Sendung: ORS-Bouquet B (Kanal 23/28 kW) und ORS Bouquet A (Kanal 43/31 kW).


Größere Karte anzeigen

Lauterach

(ORS)21.07.2020: Die Sendeanlage in Lauterach ging bereits im November 1933 in Betrieb und diente viele Jahre der Ausstrahlung von Mittelwellen-Hörfunk. Genutzt wurde zunächst die Frequenz 1294 kHz, zunächst mit 0,2 kW, dann mit 2 kW, nach einer Modernisierung im Jahr 1936 mit 5 kW. Im Jahr 1945 wurde eine Gleichwelle mit dem Sender Aldrans auf 519 kHz gebildet – im Jahr 1950 wechselte man auf 629 kHz. Die Leistung wurde im Jahr 1955 auf 25 kW erhöht. Hinzu kam ein Sender für das zweite Programm des Österreichischen Rundfunks auf 1025 kHz mit 10 kW. Ein Programmtausch erfolgt 1967. Ö1 sendete fortan auf 1025 kHz, Ö2 auf 629 kHz. Letztere Frequenz wurde 1977 außer Betrieb genommen. Der 25 kW-Sender wurde auf 1025 kHz umgestimmt. Ein weiterer 25 kW-Sender wurde nach Lauterach umgesetzt, sodass für einige Zeit sogar eine kombinierte Sendeleistung von 50 kW erreicht wurde, bevor es im Jahr 1987 zu einer Reduzierung auf 25 kW kam. Zum 1. Januar 1995 wurde die Mittelwellenanlage komplett stillgelegt. Anschließend wurden UKW- und analoge TV-Programme (ORF 1, Kanal 47, 2 kW und ORF 2, Kanal 39, 2 kW) ausgestrahlt. Zeitweise diente die Anlage bis Dezember 2010 auch der Ausstrahlung eines DVB-H-Bouquets auf Kanal 31. Heute werden jedoch ausschließlich UKW-Radioprogramme verbreitet: Ö1 (104,5 MHz/0,2 kW), Radio Vorarlberg (94,5 MHz/0,2 kW) und Hitradio Ö3 (88,6 MHz/0,2 kW). Update 08.11.2022: Inzwischen wird der Standort für Fernsehausstrahlungen im DVB-T2-Modus genutzt: ORS Mux A/TKV (Kanal 24/15,8 kW), ORS Mux-B (Kanal 21/15,8 kW), ORS Mux-D (Kanal 31/15,8 kW), ORS Mux-E (Kanal 25/15,8 kW), ORS Mux-F (Kanal 22/15,8 kW). Alle Multiplexe dürften mit bis zu 20 kW ausgestrahlt werden.



Größere Karte anzeigen

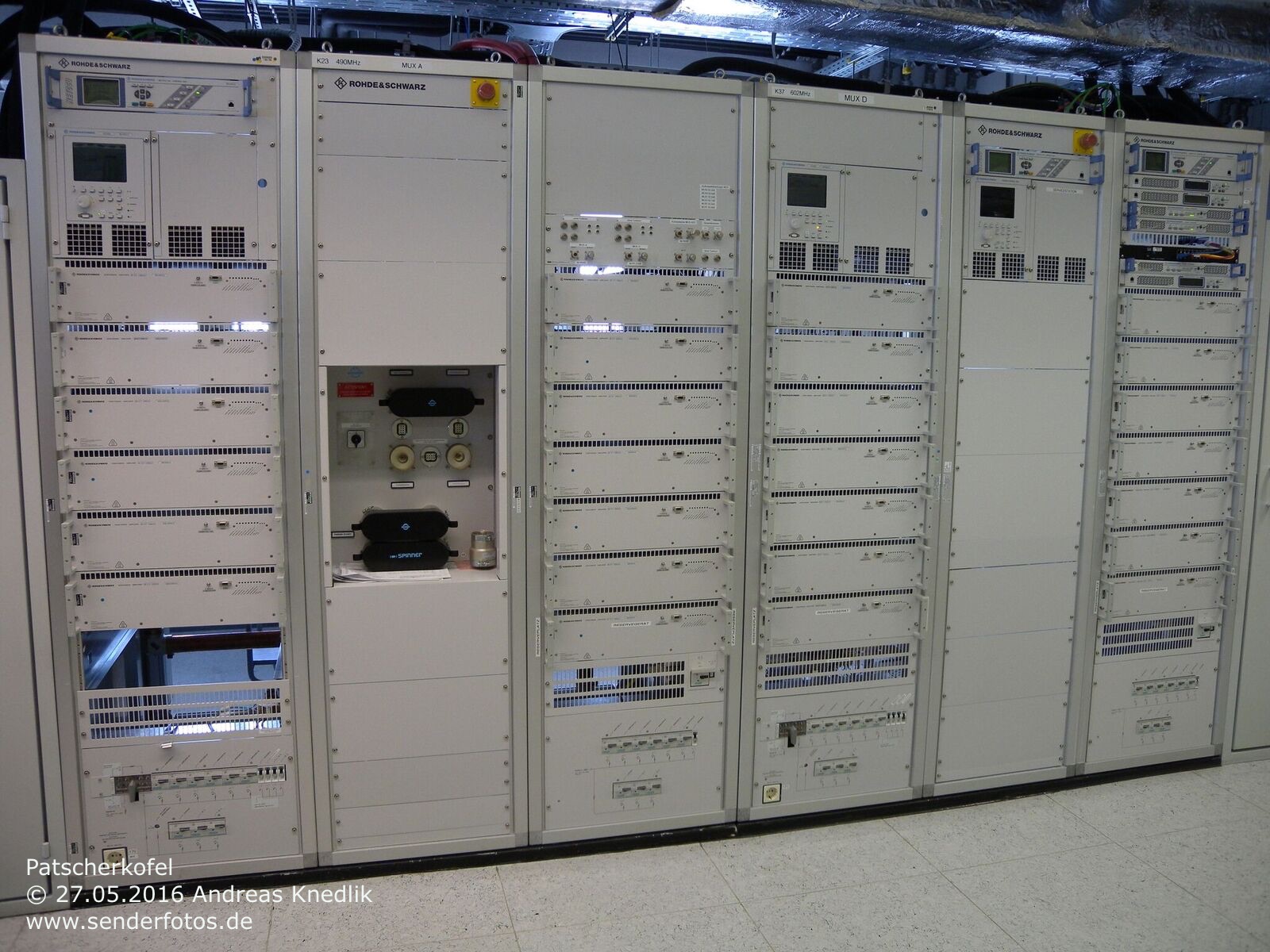

Patscherkofel

ORS – 30.05.2016: In den Tuxer Alpen nahe Innsbruck befindet sich in einer Höhe von 2241 m die Sendeanlage Patscherkofel. Die Station wurde 1958 errichtet und nutzt einen 50 m hohen Stahlfachwerkturm. Ausgestrahlt werden neben diversen Betriebsfunkdiensten analoger Hörfunk und digitales Fernsehen. Auf UKW senden Ö1 (92,5 MHz/45 kW), Radio Tirol (96,4 MHz/45 kW), Ö3 (88,5 MHz/45 kW), FM4 (101,4 MHz/45 kW), KroneHit (106,5 MHz/32 kW) und LifeRadio Tirol (101,8 MHz/0,63 kW). Im Fernsehbereich werden mehrere DVB-T- und DVB-T2-Bouquets ausgestrahlt: Die Muxe A bis C (Kanäle 23, 27 und 36) haben dabei jeweils eine Leistung von 63 kW. Die DVB-T2-Muxe von SimpliTV (Kanäle 37, 24 und 22) verfügen sogar über 100 kW. Vor der Umstellung auf DVB-T im Mai 2007 nutzten mehrere Sender in analogem PAL diesen Standort: ORF2 (Kanal 23) und ATV (Kanal 36) hatten jeweils eine Leistung von 600 kW, ORF1 auf Kanal 29 immerhin noch 550 kW. Als Füllsender für ORF 1 und 2 kamen zudem zwei Fernsehsender in gemischter Polarisation auf den Kanälen 60 und 62 zum Einsatz. Hier betrug die Leistung maximal 2 kW.



Größere Karte anzeigen

Pfänder

(ORS) – 21.07.2020: In einer Höhenlage von 1049 m befindet sich am Ostrand des Bodensees die Sendeanlage auf dem Pfänder. Der Antennenträger ist ein 95 m hoher Stahlfachmast, der in den Jahren 1955 bis 1957 errichtet wurde. An seiner Spitze befindet sich ein GFK-Zylinder, der im Jahr 2012 im Zuge eines Antennenumbaus ausgetauscht wurde. Der vorherige Zylinder war seit 1958 im Einsatz. Ausgestrahlt werden sowohl Hörfunk- wie auch Fernsehprogramme. Auf UKW senden: Hitradio Ö3 (89,6 MHz/50 kW), Ö1 (93,3 MHz/50 kW), Radio SRF 1 (96,3 MHz/2 kW), Radio SRF 2 (97,7 MHz/2 kW), Radio Vorarlberg (98,2 MHz/50 kW), FM4 (102,1 MHz/50 kW), Antenne Vorarlberg (106,5 MHz/50 kW) und Radio SRF 3 (107,5 MHz/2 kW). Im DAB+-Modus werden sowohl österreichische wie auch deutsche und Schweizer Programme ausgestrahlt: Österreichischer Bundesmux (Kanal 5B/10 kW), DR Deutschland (Kanal 5C/2 kW), SwissMediaCast D02 (Kanal 7D/10 kW), SWR BW S(Kanal 8A/10 kW), Bayern Digital Radio Allgäu (Kanal 8B/10 kW), SwissMediaCast D03 (Kanal 9B/7,9 kW), Bayern Digital Radio Obb/Schwaben (Kanal 10A/10 kW), Bayerischer Rundfunk (Kanal 11D/10 kW) und SRG SSR D01 (Kanal 12C/8,3 kW). Im Fernsehbereich kommen acht DVB-T- und DVB-T2-Multiplexe hinzu: SimpliTV Mux B (Kanal 21/71 kW), ORS Mux A (Kanal 24/71 kW), SimpliTV Mux D (Kanal 31/70 kW), SimpliTV Mux F (Kanal 42/70 kW), ARD Digital (Kanal 45/10 kW), ARD regional Südbayern (Kanal 46/10 kW), SimpliTV Mux C (Kanal 55/60 kW) und SimpliTV Mux E (Kanal 59/70 kW).



Größere Karte anzeigen

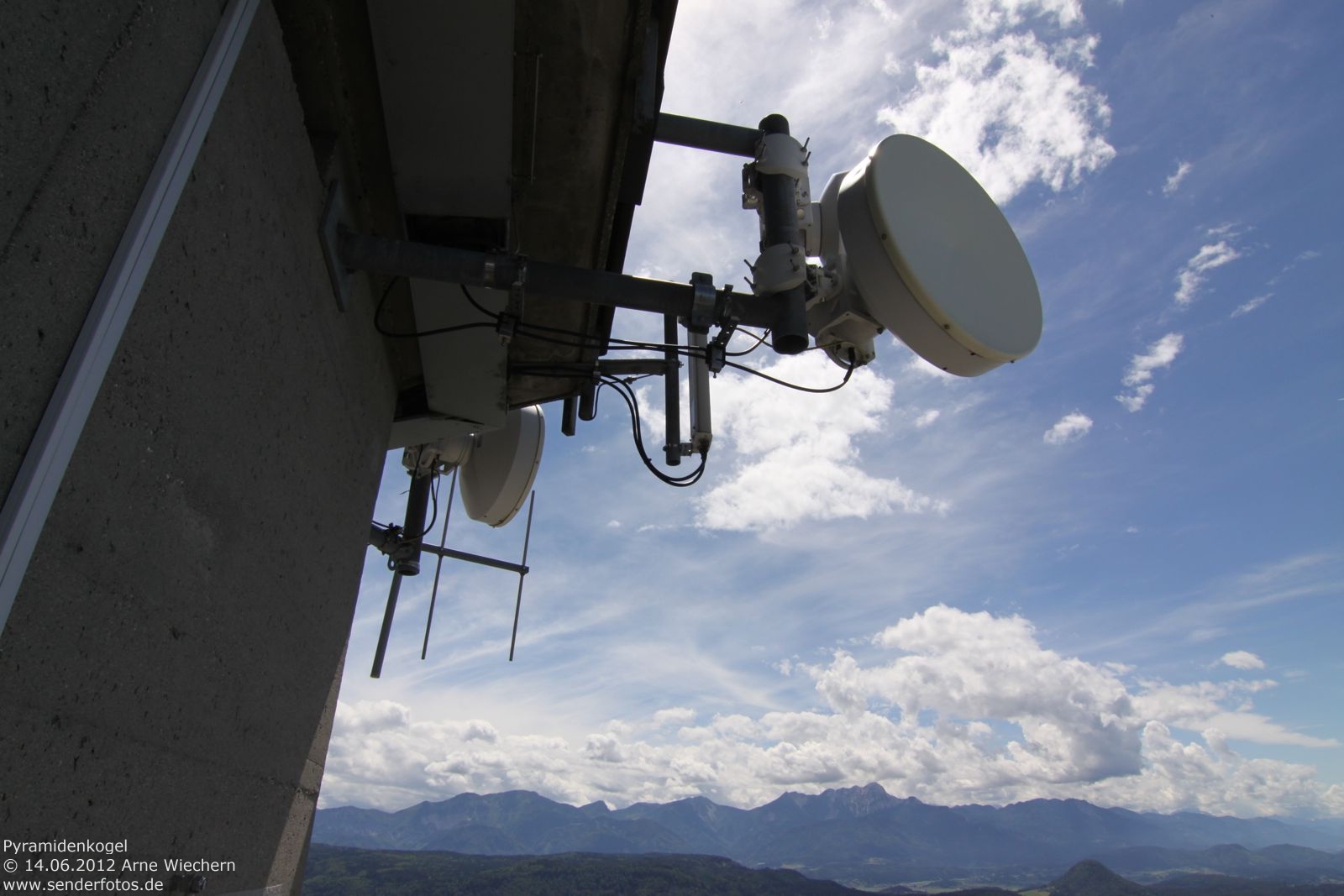

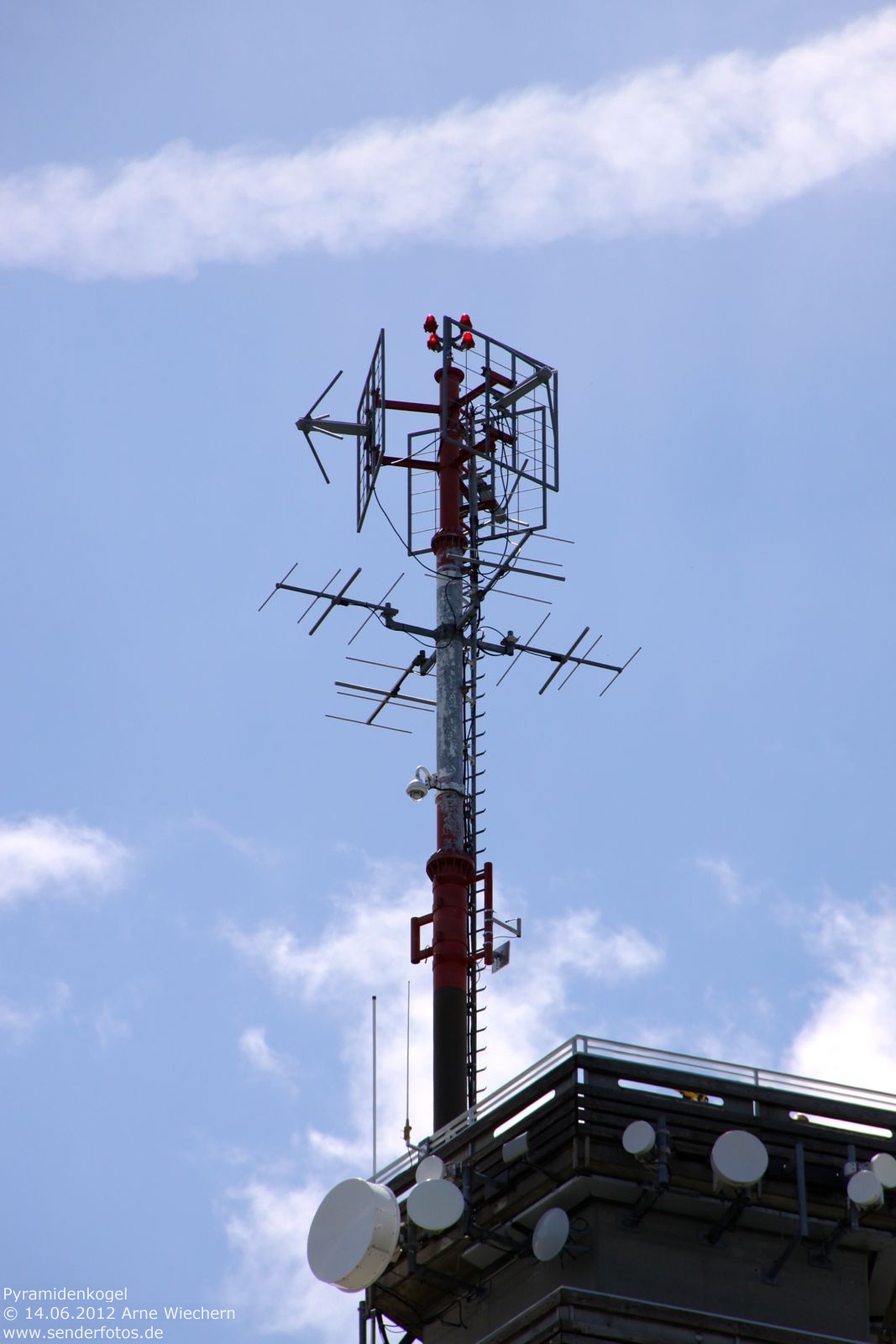

Pyramidenkogel

27.06.2012: Der 1968 eröffnete kombinierte Sende- und Aussichtsturm hat eine Höhe von 54 m und befindet sich auf dem 851 m hohen Berg Pyramidenkogel südwestlich von Klagenfurt. Bevor der weiter westlich gelegene Sender Dobratsch in Betrieb ging, wurden von diesem Turm auch TV-Signale ausgestrahlt. Heute sendet von hier nur noch das Hörfunkprogramm „Kronehit“ (103,7 MHz/1 kW). Geplant ist außerdem die Ausstrahlung von „Welle 1 Klagenfurt“ (95,2 MHz/1 kW). Ein für Kärnten vorgesehenes, weiteres DVB-T-Paket konnte bislang nicht auf Sendung gehen, weil hierfür ein neu zu erbauender Turm auf dem Pyramidenkogel als Sendestandort vorgesehen ist. Der Abriss des alten Turms hat sich jedoch immer wieder verzögert.


Größere Karte anzeigen

Salzburg-Nonntal

(Radiofabrik Salzburg) 17.07.2012: Auf dem Dach des Kulturzentrums Nonntal befindet sich ein vertikaler Dipol in einer Höhe von 18 m. Von hieraus senden die Programme „Radiofabrik“ (97,3 MHz/0,022 kW) und „Radio Arabella“ (99,7 MHz/0,022 kW). In Planung ist außerdem die Ausstrahlung von „Radio Maria“ (95,2 MHz/0,022 kW). Der Blitzableiter dieser Senderanlage ist deutlich verbogen. Lt. Radioforum bei www.ukwtv.de ist dafür ein „dickerer Rabe“ verantwortlich, der offenbar gern auf dem Gestänge Platz nimmt.


Größere Karte anzeigen

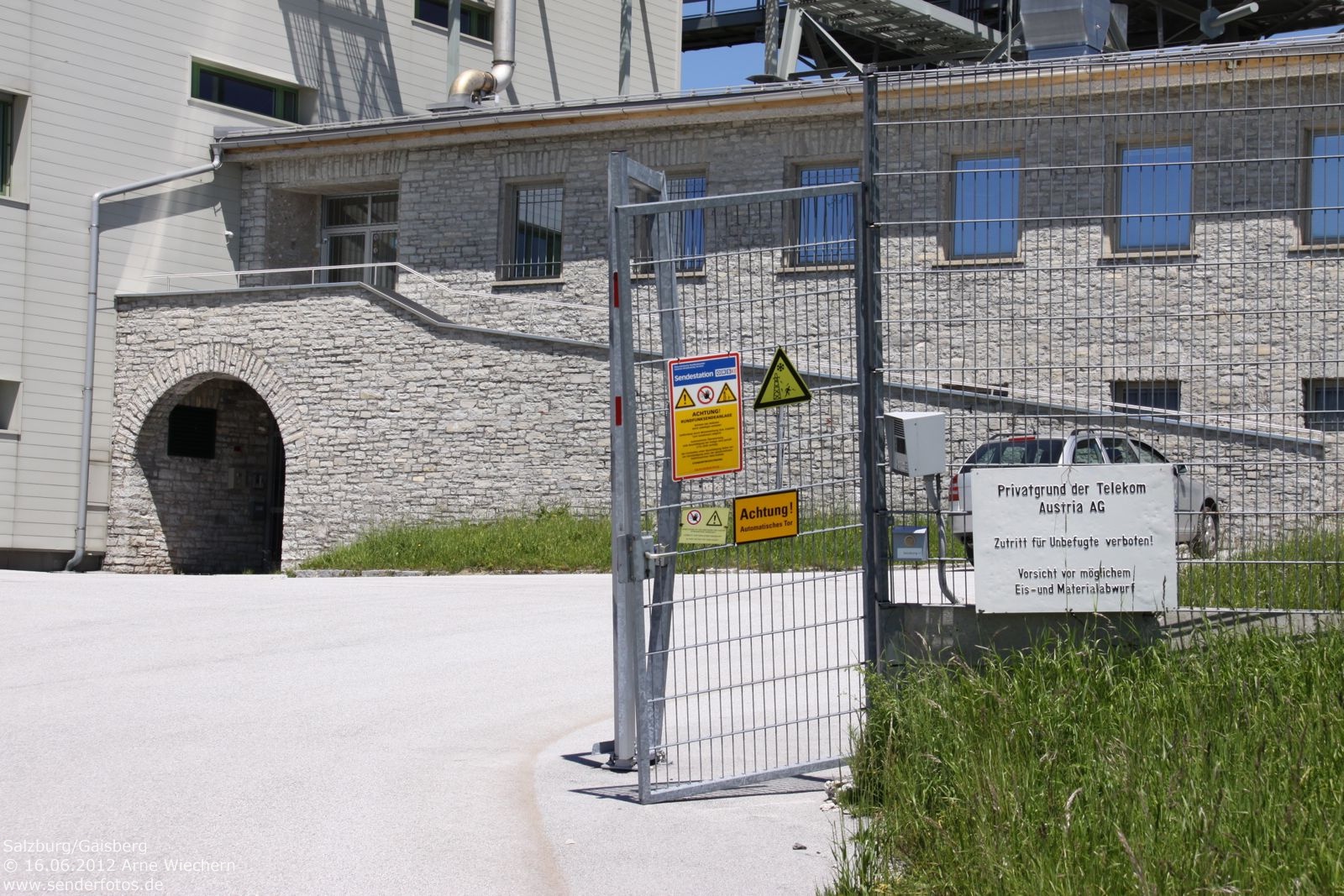

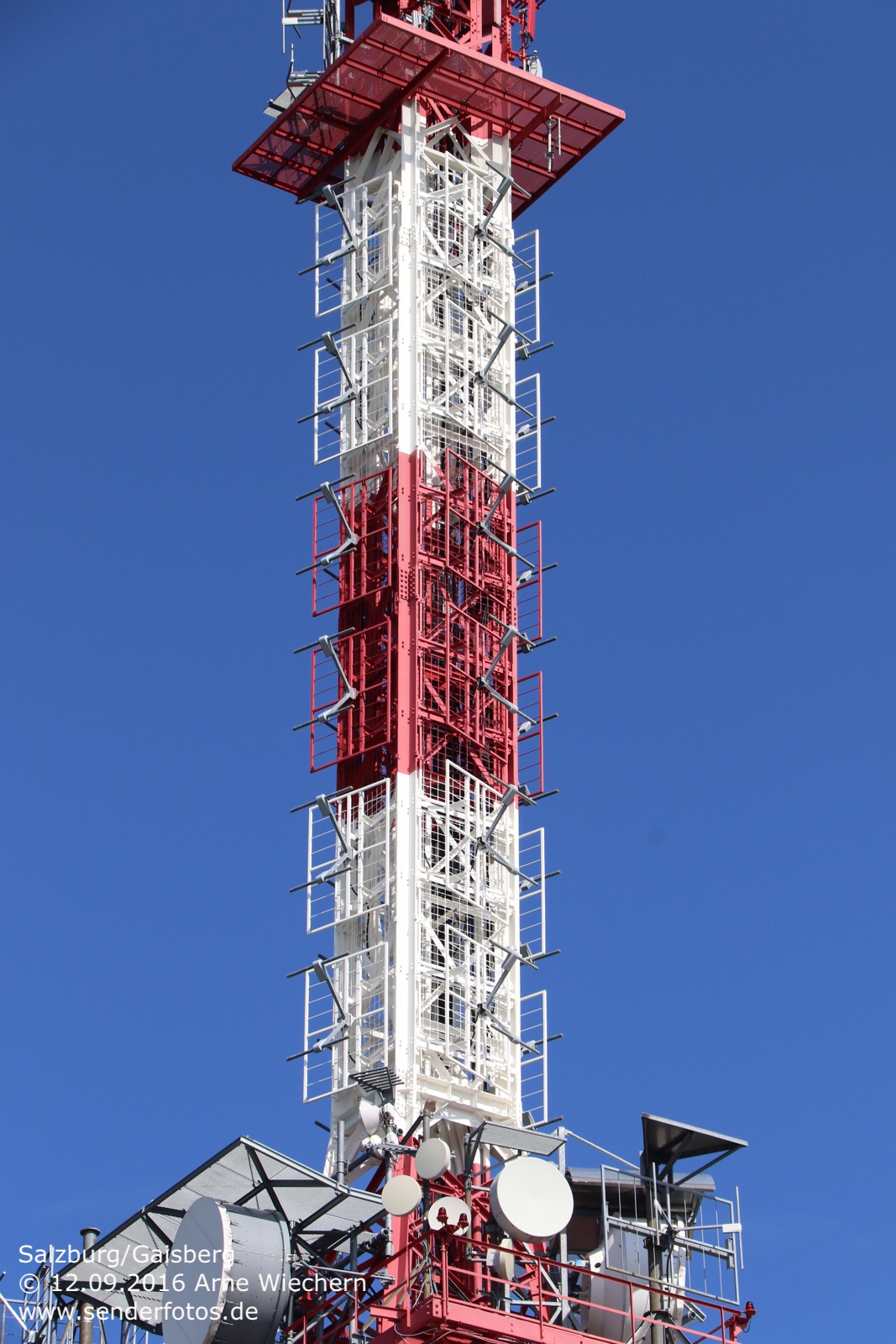

Salzburg/Gaisberg

(ORS)12.07.2012: Der Grundnetzsender auf dem 1287 m hohen Gaisberg trägt die interne Bezeichnung GAISBERG. Der Antennenträger ist ein in den Jahren 1956/57 errichteter, 100 m hoher Stahlfachwerkturm, der 1981 umgebaut worden ist. Aufgrund seiner exponierten Lage deckt der Sender Gaisberg ein großes Sendegebiet ab, das auch bis weit nach Bayern reicht. Im UKW-Bereich senden Ö1 (90,9 MHz/100 kW), Energy (94,0 MHz/0,267 kW), Radio Salzburg (94,8 MHz/100 kW), Hitradio Ö3 (99,9 MHz/100 kW), Radio Oberösterreich (101,2 MHz/7 kW), Antenne Salzburg (101,8 MHz/10 kW), FM4 (104,6 MHz/100 kW) und Welle 1 (106,2 MHz/2 kW). Ausgestrahlt werden außerdem die DVB-T-Muxe A (Kanal 32/40 kW), B (Kanal 29/40 kW), C (Kanal 55/5 kW) und D (Kanal 47/14 kW). Vor der Umstellung auf DVB-T wurden im analogen TV-Bereich ORF 1 (Kanal 8/100 kW), ATV (Kanal 29/800 kW), ORF 2 Salzburg (Kanal 32/800 kW) und ORF 2 Oberösterreich (Kanal 36/300 kW) ausgestrahlt.



Größere Karte anzeigen

Sonnwendstein

(ORS) – 27.02.2023: Die 1957 errichtete Sendeanlage auf dem Sonnwendstein befindet sich in einer Höhenlage von 1.500 m. Der Sendemast hat eine Höhe von 100 m. Ausgestrahlt werden auf UKW: Hitradio Ö3 (88,2 MHz/9 kW), Ö1 (90,3 MHz/9 kW), FM4 (92,4 MHz/9 kW), Radio Niederösterreich (95,8 MHz/9 kW) und kronehit (102,9 MHz/8 kW), wobei kronehit nicht die ORS-Sendeanlage nutzt sondern den benachbarten Mast der Telekom Austria. Seit dem 28. Mai 2019 kommt folgender DAB+-Mux hinzu: DAB+ Austria (Kanal 5D/5,6 kW). Für die Fernsehversorgung werden drei DVB-T2-Multiplexe ausgestrahlt: ORS MUX B (Kanal 34/14 kW), ORS MUX D (Kanal 36/14 kW), ORS MUX A Steiermark/Burgenland (Kanal 41/14 kW) und ORS MUX A Burgenland/Niederösterreich (Kanal 52/18 kW).



Größere Karte anzeigen

Wien-Arsenal

(A1 Telekom Austria)27.06.2012: Der 155 m hohe Stahlbetonturm im 3. Wiener Gemeindebezirk wurde im Jahr 1975 fertiggestellt. Er ist Knotenpunkt des österreichischen Richtfunknetzes. Zudem wird aus einer Höhe von 145 m „Energy 104,2“ (104,2 MHz/1 kW) ausgestrahlt. Im TV-Bereich sendet seit September 2006 das DVB-T-MUX A (Kanal 24) im Gleichwellennetz mit den Sendern Kahlenberg, Himmelhof und weiteren Standorten hinzu. Im Oktober 2007 kam das DVB-T-MUX B (Kanal 34) im Gleichwellenbetrieb mit Kahlenberg und Himmelhof hinzu.



Größere Karte anzeigen

Wien/Bisamberg

(ORS)27.02.2023: Der ehemalige Mittelwellensender Bisamberg befand sich in einer Höhenlage von 308 m an der Grenze zwischen Wien und Niederösterreich. Ein erster Sender ging im Jahr 1933 in Betrieb und wurde zum Ende des Zweiten Weltkrieges zerstört. Ein Nachfolgebau wurde im Jahr 1959 errichtet – in Betrieb war er bis 1995. Eine zweite Aktivitätsphase gab es zeitweise von 1997 bis 2008. Weil eine Erhaltung als zu kostspielig angesehen wurde, sind beide Sendemasten am 24. Februar 2010 gesprengt worden.

Die Sendeanlage verfügte ab 1959 über vier Röhrensender mit einer Leistung von jeweils 120 kW (andere Quellen berichten von jeweils 150 kW). Jeweils zwei konnten im Parallelbetrieb auf einer Frequenz zusammengeschaltet werden. Im Mai 1975 kam noch ein 600 kW-Sender hinzu. Am 1. Januar 1995 wurde der Mittelwellensendebetrieb zunächst eingestellt – ab dem 21. März 1997 nahm der ORF die Entscheidung zurück und sendete nun mit auf 60 kW gedrosselter Leistung auf der Frequenz 1476 kHz.  Ausgestrahlt wurde ein gemischtes Programm aus Ö1, Radio Österreich International und weiteren Anbietern. Am 9. Mai 1999 wurde für etwa drei Monate sogar der 600 kW-Sender reaktiviert, um Informationssendungen in das zerfallende Jugoslawien auszustrahlen. Ende 2000 ersetzte die ORS die alten Röhrensender sogar noch einmal durch einen volltransistorisierten 100 kW-Sender für die Frequenz 1476 kHz – der Sender wurde jedoch nur mit 60 kW betrieben.



Größere Karte anzeigen

Wien/Donauturm

(Immobilien Holding GmbH/BRAU UNION Österreich)27.06.2012: Der 252 m hohe Donauturm im 22. Wiener Gemeindebezirk ist das höchste Bauwerk Österreichs und wurde im Jahr 1964 fertiggestellt. Lange Zeit diente er ausschließlich als Aussichtsturm, bevor im Jahr 1998 UKW-Sendeeinrichtungen am Turmkopf installiert wurden. Von dort werden heute „Arabella Wien“ (92,9 MHz/2,8 kW), „Orange 94,0“ (94,0 MHz/0,4 kW), „98,3 superfly“ (98,3 MHz/1,4 kW) und „Radio Stephansdom“ (107,3 MHz/2 kW) ausgestrahlt.



Größere Karte anzeigen

Wien/Kahlenberg

(ORS)27.02.2023: Der Wiener Grundnetzsender befindet sich in einer Höhenlage von 484 m. Der Mast wurde im Jahr 1974 erbaut und hat eine Gesamthöhe von 165 m – Betriebsräume befinden sich in einer Höhe von 26 m und 70 m. Im UKW-Bereich sind heute folgende Programm auf Sendung: Ö1 (92,0 MHz/100 kW), Radio Wien (89,9 MHz/100 kW), Radio Niederösterreich (97,9 MHz/100 kW), Radio Burgenland (94,7 MHz/3 kW), Hitradio Ö3 (99,9 MHz/100 kW), FM4 (103,8 MHz/100 kW), kronehit (105,8 MHz/100 kW) und Radio Austria (102,5 MHz/10 kW). Seit dem 28. Mai 2019 ist zudem ein DAB+-Mux auf Sendung: DAB+ Austria (Kanal 5D/11 kW). Fernsehsignale werden im DVB-T2-Modus ausgestrahlt: MUX A (Kanal 24/80 kW), MUX B (Kanal 34/80 kW), MUX C (Kanal 41/5 kW), MUX D (Kanal 36/63 kW), MUX E (Kanal 60/63 kW) und MUX F (Kanal 53/63 kW).


Größere Karte anzeigen
