Tag Archiv für DAB+

Eifel (Daun/Scharteberg)

(SWR)03.08.2020: Der Sender Eifel auf dem Scharteberg nordwestlich der Stadt Daun ist mit seinem 302 m hohen Mast das höchste Bauwerk in Rheinland-Pfalz. Zum Einsatz kommt ein 1985 errichteter, abgespannter Stahlfachwerkmast, der einen älteren, 160 m hohen, ebenfalls abgespannten Mast ersetzt hat. Wegen Empfangsproblemen in abgeschatteten Tälern hatte sich der damalige SWF entschieden, den Neubau deutlich höher auszuführen. Auf UKW werden folgende Programme ausgestrahlt: SWR1 RP (91,1 MHz/8 kW), SWR3 (98,5 MHz/8 kW), SWR4 RP (93,6 MHz/8 kW), RPR.1 (102,1 MHz/20 kW) und bigFM (106,6 MHz/9,5 kW). Im DAB+-Modus senden folgende Multiplexe: DR Deutschland (Kanal 5C/4 kW, 5 kW wären zulässig) und Digital Radio Südwest mit SWR- und privaten Programmen (Kanal 11A/4 kW). Im Fernsehbereich werden im DVB-T2-Modus folgende Bouquets ausgestrahlt: ARD digital (Kanal 48/50 kW), ARD regional (Kanal 46/50 kW) und ZDFmobil (Kanal 37/50 kW). Bis zum 28. November 2018 erfolgte die Ausstrahlung noch im DVB-T-Modus: ARD digital (Kanal 46/50 kW), ARD regional (Kanal 48/50 kW) und ZDFmobil (Kanal 30/50 kW). Bis zum 12. November 2008 wurde lediglich ein Fernsehprogramm in analogem PAL ausgestrahlt: Das Erste (Kanal 23/20 kW).


Größere Karte anzeigen

Haardtkopf

(SWR)03.08.2020: Auf dem 658 m hohen Berg Haardtkopf im Hunsrück befindet sich etwa 500 m südwestlich des Gipfels seit 1952 eine Sendeanlage des SWR. Zunächst wurde ein abgespannter Fachwerkmast verwendet, der als Besonderheit einen zusätzlich an der obersten Plattform abgespannten Glasfaser-Zylinder für die TV-Antenne trug. In den Jahren 2018 bis 2019 wurde unmittelbar neben diesem Mast ein neuer, 136 m hoher Stahlfachwerktum errichtet. Da der Standort seit dem 28. November 2018 nicht mehr für die Ausstrahlung von Fernsehprogrammen genutzt wird, kommt der neue Mast ohne TV-Antennen aus. Ausgestrahlt werden heute: SWR1 RP (97,7 MHz/50 kW), SWR2 (93,0 MHz/50 kW), SWR3 (90,0 MHz/50 kW), SWR4 RP (107,1 MHz/50 kW) und RPR.1 (100,1 MHz/50 kW). Im DAB+-Modus wird das Multiplex der Digital Radio Südwest, das sowohl SWR- wie auch private Programme enthält, ausgestrahlt (Kanal 11A/10 kW). Bis zur Abschaltung im November 2018 kamen folgende DVB-T-Bouquets zur Ausstrahlung: ARD Digital (Kanal 46/50 kW), ARD regional (Kanal 48/50 kW) und ZDFmobil (Kanal 30/50 kW). Bis zum 12. November 2008 sendeten in analogem PAL: Das Erste (Kanal 25/400 KW), ZDF (Kanal 35/400 kW) und SWR Fernsehen (Kanal 55/550 kW).



Größere Karte anzeigen

Pfänder

(ORS) – 21.07.2020: In einer Höhenlage von 1049 m befindet sich am Ostrand des Bodensees die Sendeanlage auf dem Pfänder. Der Antennenträger ist ein 95 m hoher Stahlfachmast, der in den Jahren 1955 bis 1957 errichtet wurde. An seiner Spitze befindet sich ein GFK-Zylinder, der im Jahr 2012 im Zuge eines Antennenumbaus ausgetauscht wurde. Der vorherige Zylinder war seit 1958 im Einsatz. Ausgestrahlt werden sowohl Hörfunk- wie auch Fernsehprogramme. Auf UKW senden: Hitradio Ö3 (89,6 MHz/50 kW), Ö1 (93,3 MHz/50 kW), Radio SRF 1 (96,3 MHz/2 kW), Radio SRF 2 (97,7 MHz/2 kW), Radio Vorarlberg (98,2 MHz/50 kW), FM4 (102,1 MHz/50 kW), Antenne Vorarlberg (106,5 MHz/50 kW) und Radio SRF 3 (107,5 MHz/2 kW). Im DAB+-Modus werden sowohl österreichische wie auch deutsche und Schweizer Programme ausgestrahlt: Österreichischer Bundesmux (Kanal 5B/10 kW), DR Deutschland (Kanal 5C/2 kW), SwissMediaCast D02 (Kanal 7D/10 kW), SWR BW S(Kanal 8A/10 kW), Bayern Digital Radio Allgäu (Kanal 8B/10 kW), SwissMediaCast D03 (Kanal 9B/7,9 kW), Bayern Digital Radio Obb/Schwaben (Kanal 10A/10 kW), Bayerischer Rundfunk (Kanal 11D/10 kW) und SRG SSR D01 (Kanal 12C/8,3 kW). Im Fernsehbereich kommen acht DVB-T- und DVB-T2-Multiplexe hinzu: SimpliTV Mux B (Kanal 21/71 kW), ORS Mux A (Kanal 24/71 kW), SimpliTV Mux D (Kanal 31/70 kW), SimpliTV Mux F (Kanal 42/70 kW), ARD Digital (Kanal 45/10 kW), ARD regional Südbayern (Kanal 46/10 kW), SimpliTV Mux C (Kanal 55/60 kW) und SimpliTV Mux E (Kanal 59/70 kW).



Größere Karte anzeigen

Konstanz

(DFMG)21.07.2020: Auf dem Dach des Konstanzer Fernmeldehochhauses sind mehrere UKW-Sendeantennen installiert. In 72 m Höhe befinden sich Antennen für die Schweizer Programme Radio SRF 1 Ostschweiz (96,7 MHz/0,05 kW) und Radio SRF 3 (95,6 MHz/0,05 kW). Eine weitere Antenne in 86 m Höhe strahlt Deutschlandfunk Kultur (94,5 MHz/0,2 kW) aus. Über die weitaus höchste Sendeleistung verfügt Radio Seefunk (101,8 MHz/10 kW) mit einer vertikal polarisierten Antennenanlage in 86 m Höhe. Geplant ist außerdem die Ausstrahlung des DAB+-Multiplexes SWR BW S (Kanal 8A/2 kW).



Größere Karte anzeigen

Ulm-Ermingen

(DFMG)18.05.2020: Die damalige Deutsche Bundespost errichtete den Sendeturm nördlich der zu Ulm gehörenden Ortschaft Ermingen in den Jahren 1963/64. Bei der Anlage handelt es sich um einen sogenannten Typenturm D, von dem deutschlandweit nur fünf Exemplare gebaut wurden. Die gesamte Anlage hat eine Höhe von 154,6 m, wovon etwa 110 m auf den Betonschaft entfallen, 29,9 m auf einen Stahlrohraufsatz und 15,3 m auf den GFK-Zylinder an der Spitze, in dem sich die Antennen für das digitale Fernsehen befinden. Am 27. November 2007 endete die analoge Übertragung von TV-Signalen. Bis dahin waren auf Sendung: ZDF (Kanal 33/380 kW), Sat.1 (Kanal 36/3,3 kW), RTL (Kanal 39/3,3 kW), DSF (Kanal 48/5 kW), Pro Sieben (Kanal 51/1 kW) und SWR Fernsehen (Kanal 54/330 kW). Anschließend wurden drei digitale DVB-T-Multiplexe übertragen: ARD digital (Kanal 43/50 kW), ARD regional (Kanal 40/50 kW) und ZDF mobil (Kanal 22/50 kW). Mit dem Wechsel zu DVB-T2 im Jahr 2018 erhöhte sich die Anzahl der ausgestrahlten Multiplexe sprunghaft: SWR1 HD (Kanal 43/50 kW), SWR2 HD (Kanal 47/ 50 kW), ZDF HD (Kanal 37/ 50 kW), freenet1 (Kanal 33/50 kW), freenet2-bay (Kanal 39/50 kW) und freenet3 (Kanal 36/50 kW). Im Hörfunk-Bereich werden folgende UKW-Programme ausgestrahlt: Deutschlandfunk Kultur (91,5 MHz/1 kW), bigFM (99,7 MHz/1 kW), Radio 7 (101,8 MHz/10 kW), Radio free fm (102,6 MHz/1 kW), Deutschlandfunk (103,5 MHz/0,5 kW) und Donau3FM (105,9 MHz/5 kW).



Größere Karte anzeigen

Ulm/Kuhberg

(SWR)17.05.2020: Der damalige Süddeutsche Rundfunk (SDR) richtete im Jahr 1960 den Standort auf dem Kuhberg in einer Höhenlage von 584 m ü.NN. ein und löste damit eine Sendeanlage im Nordostturm der Wilhelmsburg ab. Die Höhe des Turms wurde im September 2013 noch einmal vergrößert, um zusätzliche und leistungsfährigere Antennen insbesondere für die DAB+-Ausstrahlung aufnehmen zu können – bis dahin betrug die Gesamthöhe 87 m. Abgestrahlt wird heute eine Vielzahl von Hörfunkprogrammen. Auf UKW sind dies: SWR2 (89,2 MHz/10 kW), SWR1 BW (92,6 MHz/10 kW), SWR4 BW (94,5 MHz/10 kW), Bayern 2 (96,3 MHz/0,1 kW), SWR3 (97,4 MHz/10 kW), Bayern 3 (98,4 MHz/0,1 kW), DASDING (98,9 MHz/1 kW) und B5 aktuell (107,4 MHz/0,1 kW). Im DAB+-Modus sind es folgende Multiplexe: DR Deutschland (Kanal 5C/10 kW), SWR BW S (Kanal 8D/10 kW), Bayern Digital Radio Obb/Schwaben (Kanal 10A/8 kW), DRS BW (Kanal 11B/1 KW, zulässig sind bis zu 10 kW) und BR Bayern (Kanal 11D/10 kW). Abgeschaltet wurde mit dem Start von DVB-T in der Region der analoge TV-Sender für die ARD (Kanal 11/0,2 kW).


Größere Karte anzeigen

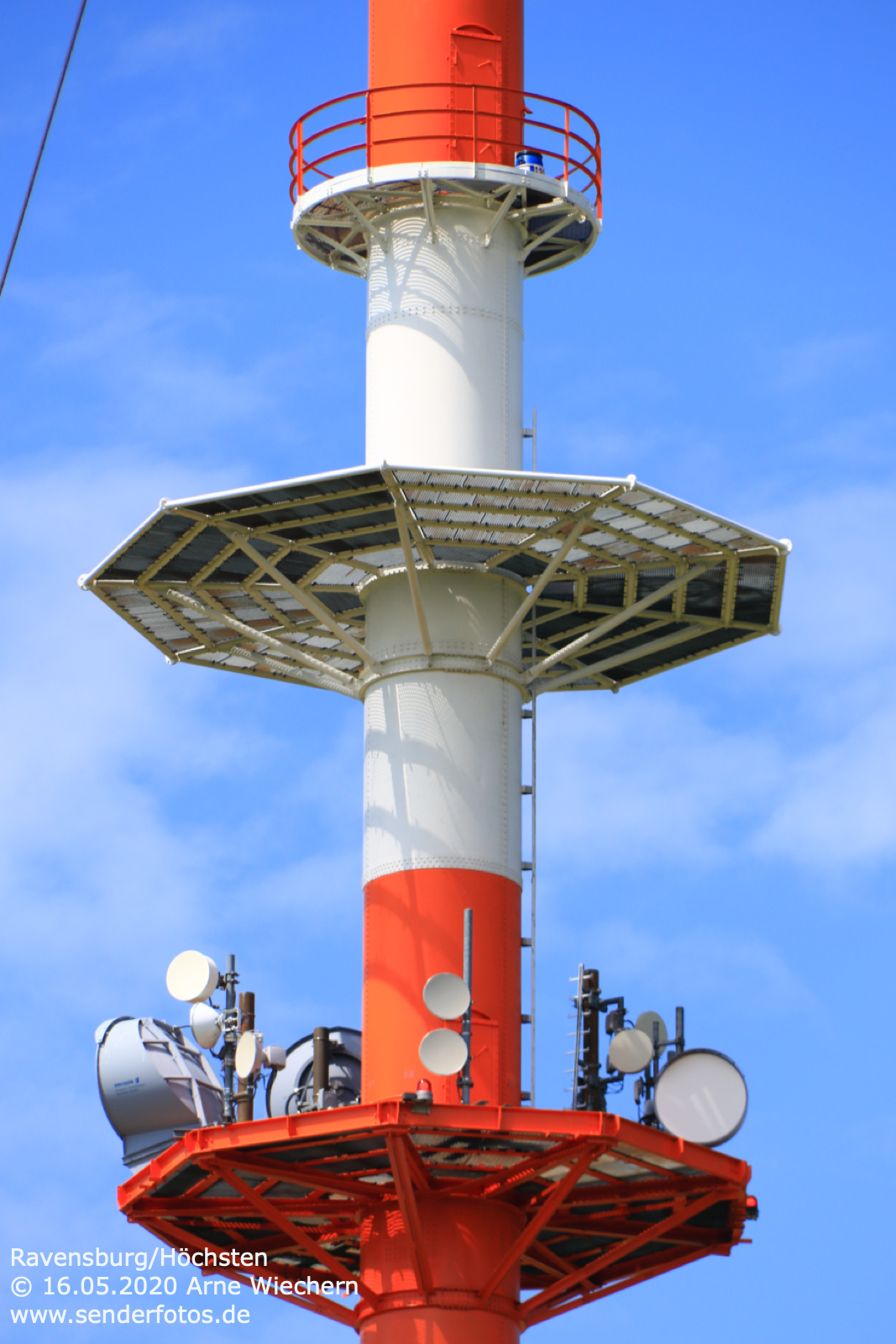

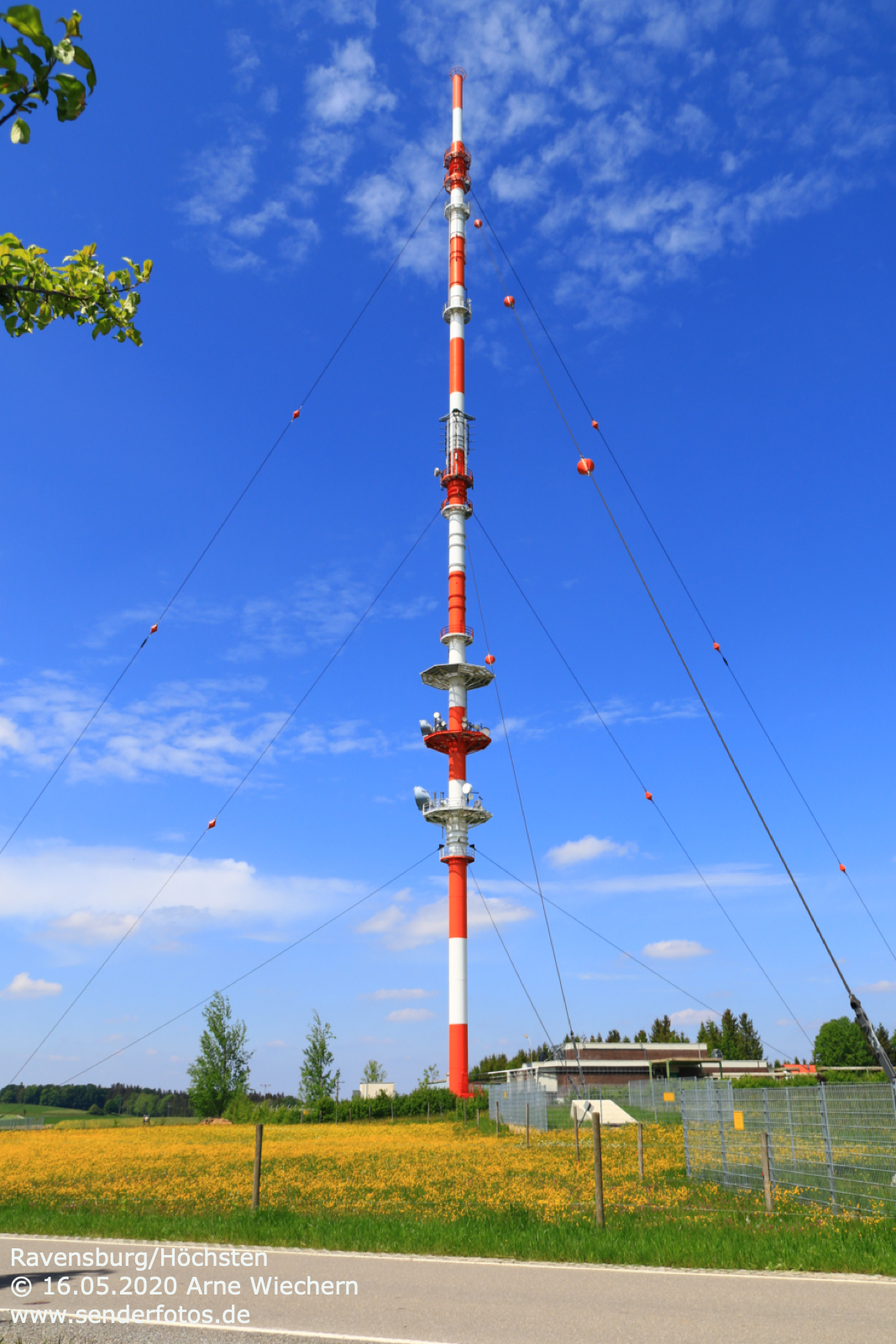

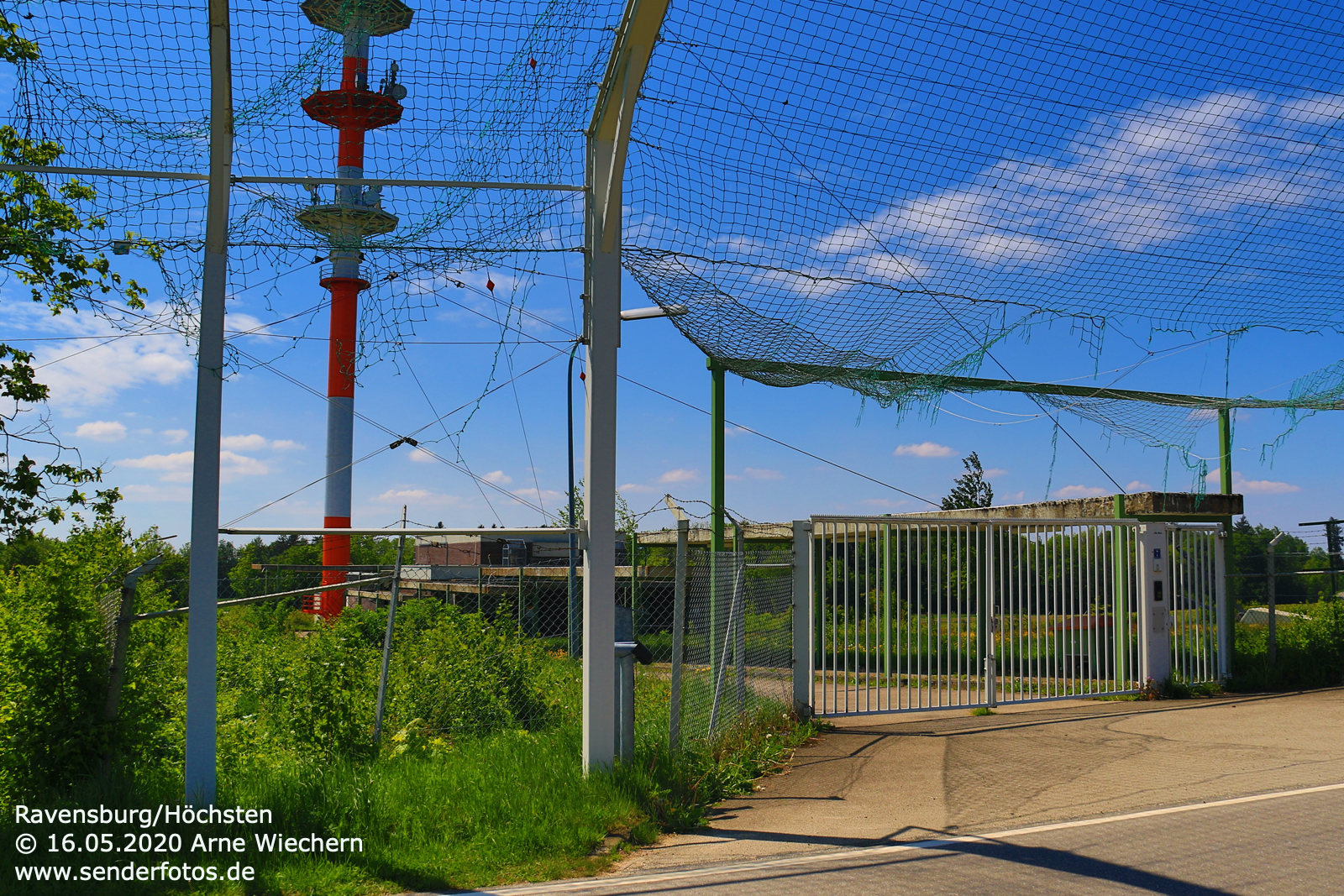

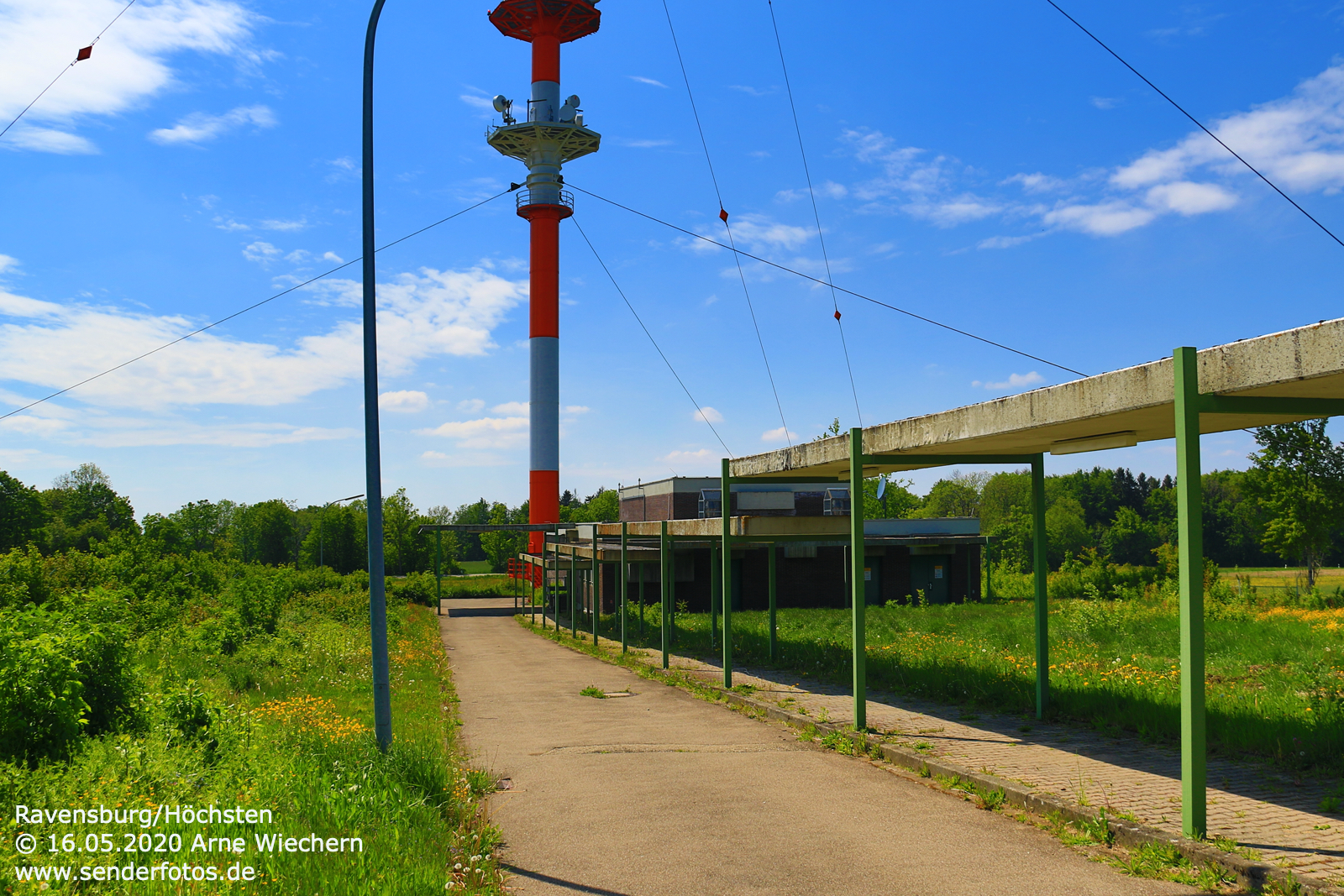

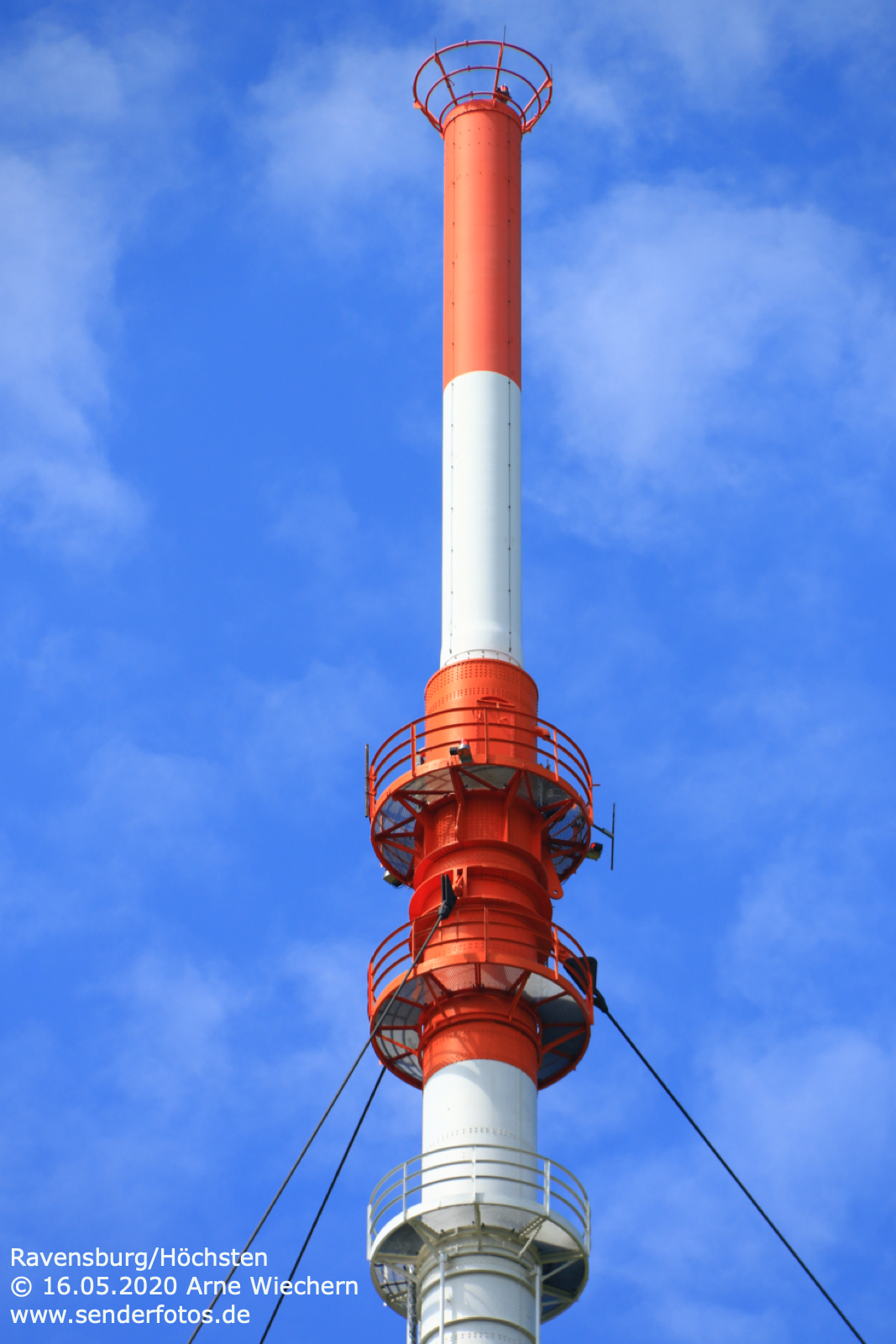

Ravensburg/Höchsten

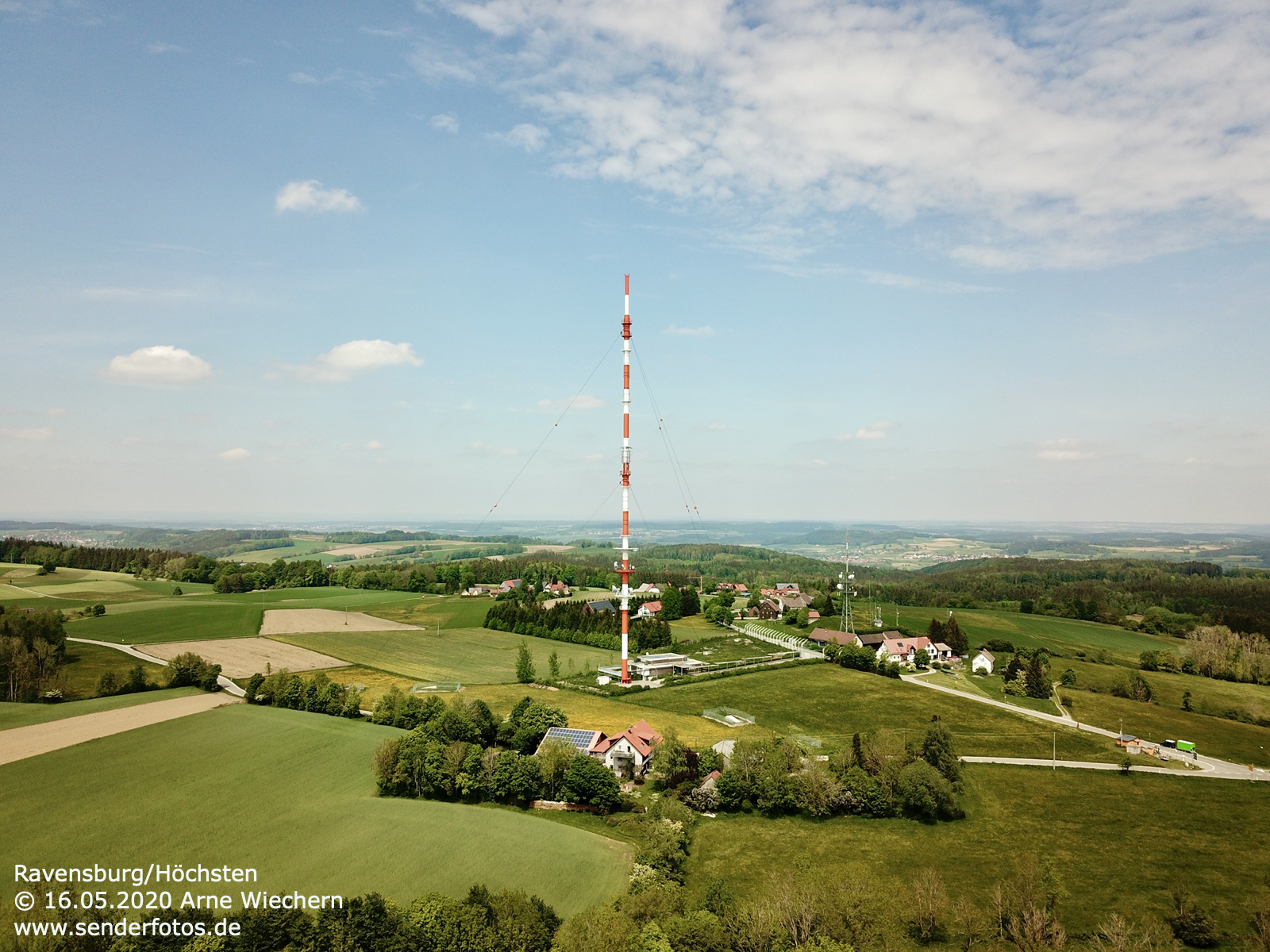

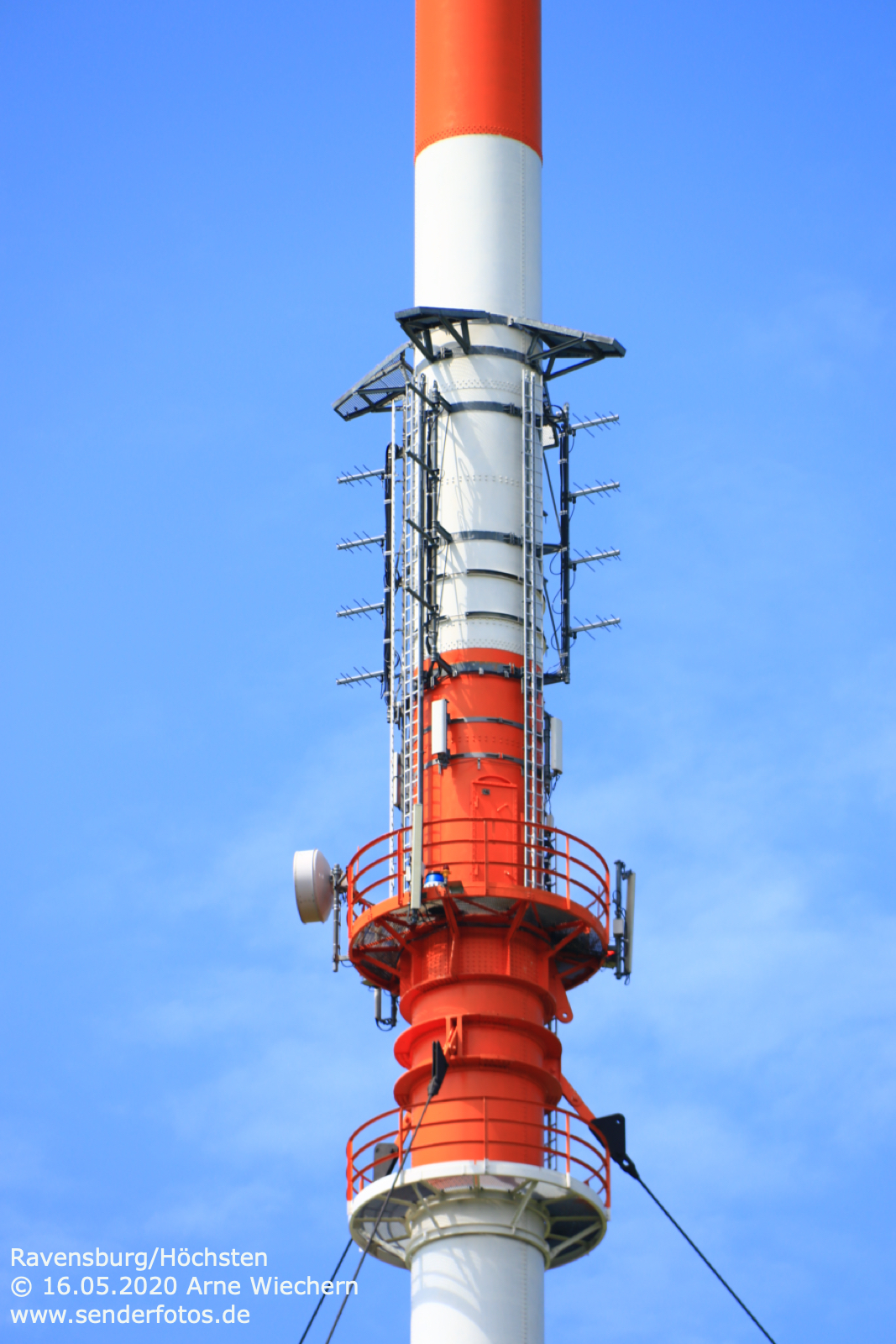

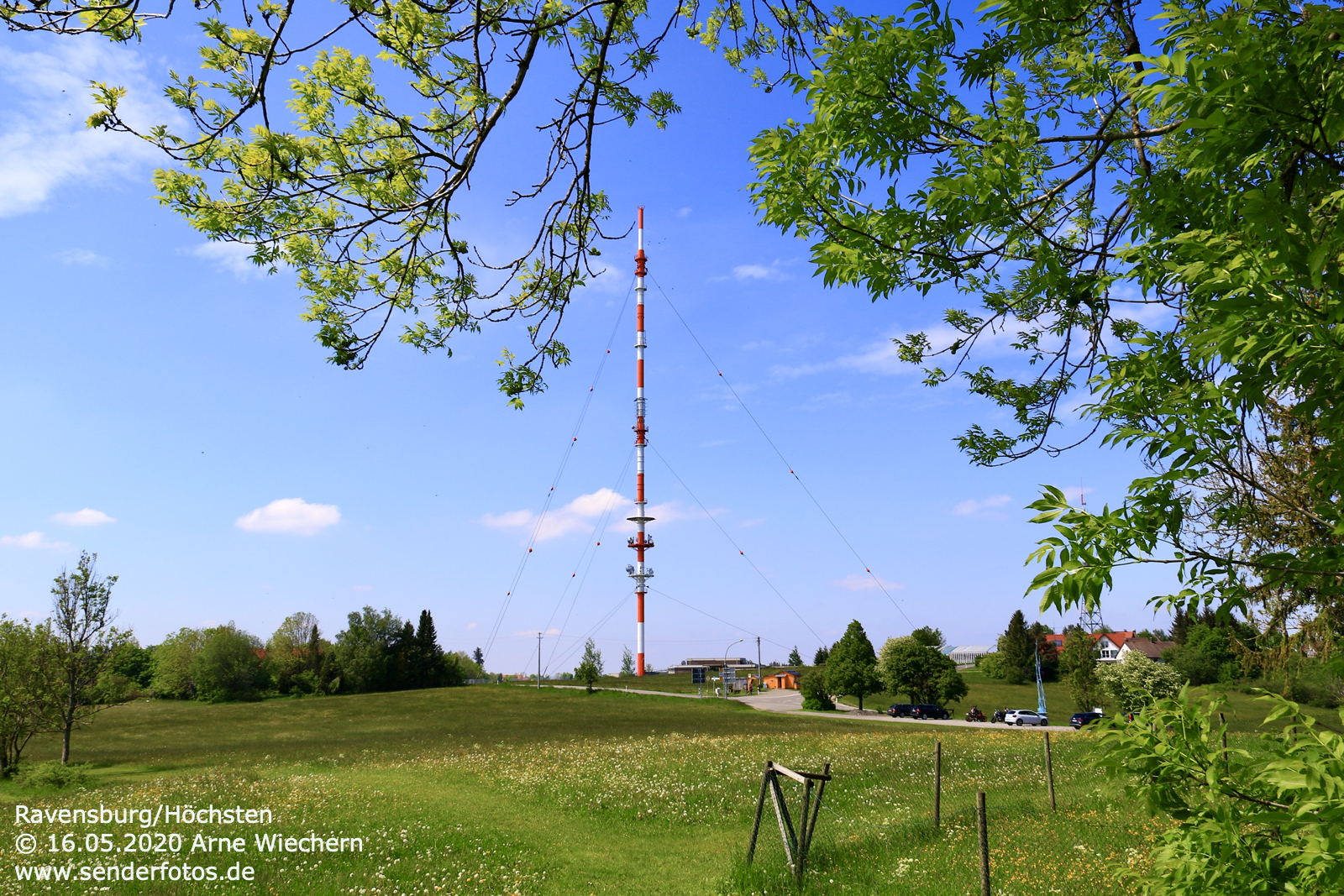

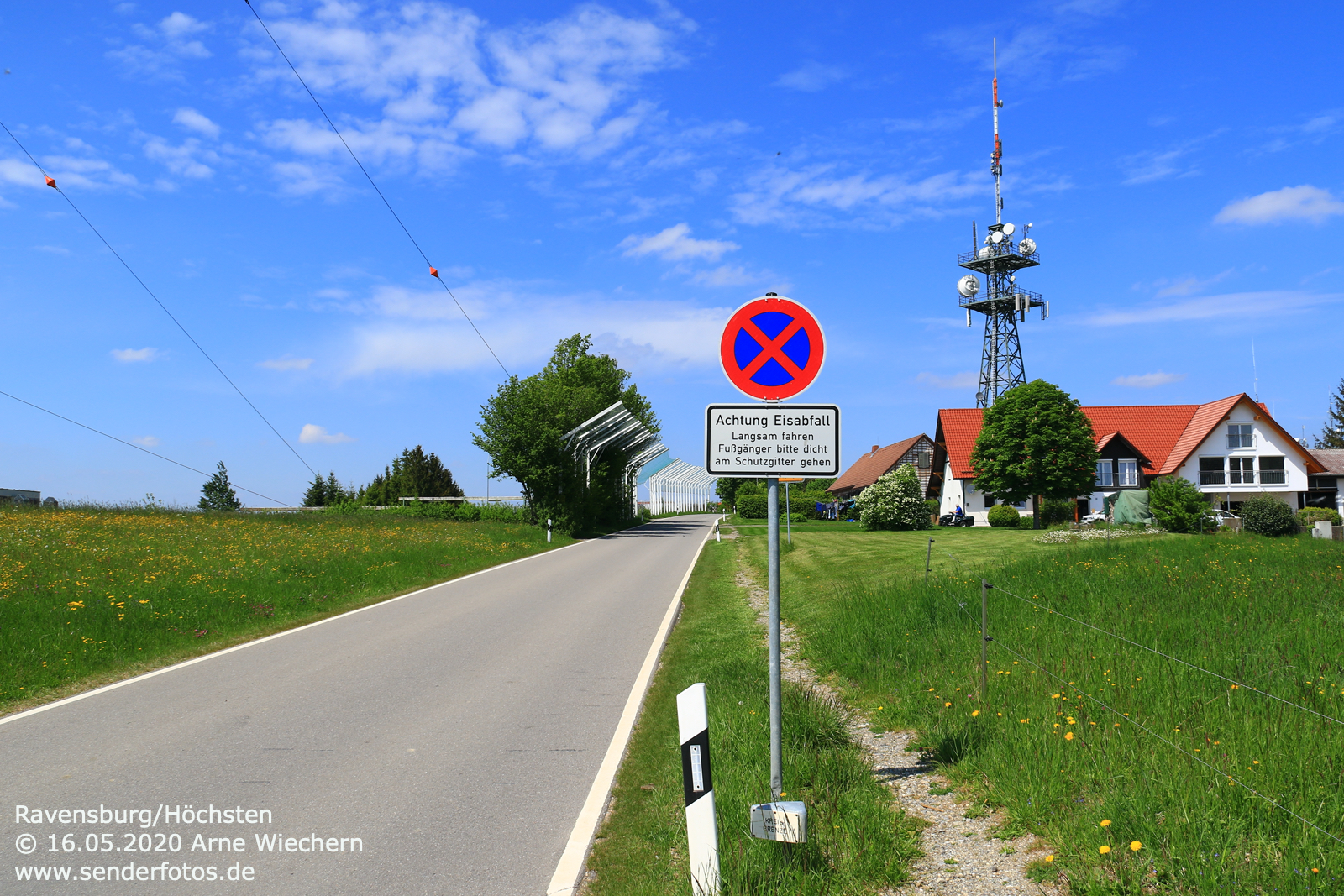

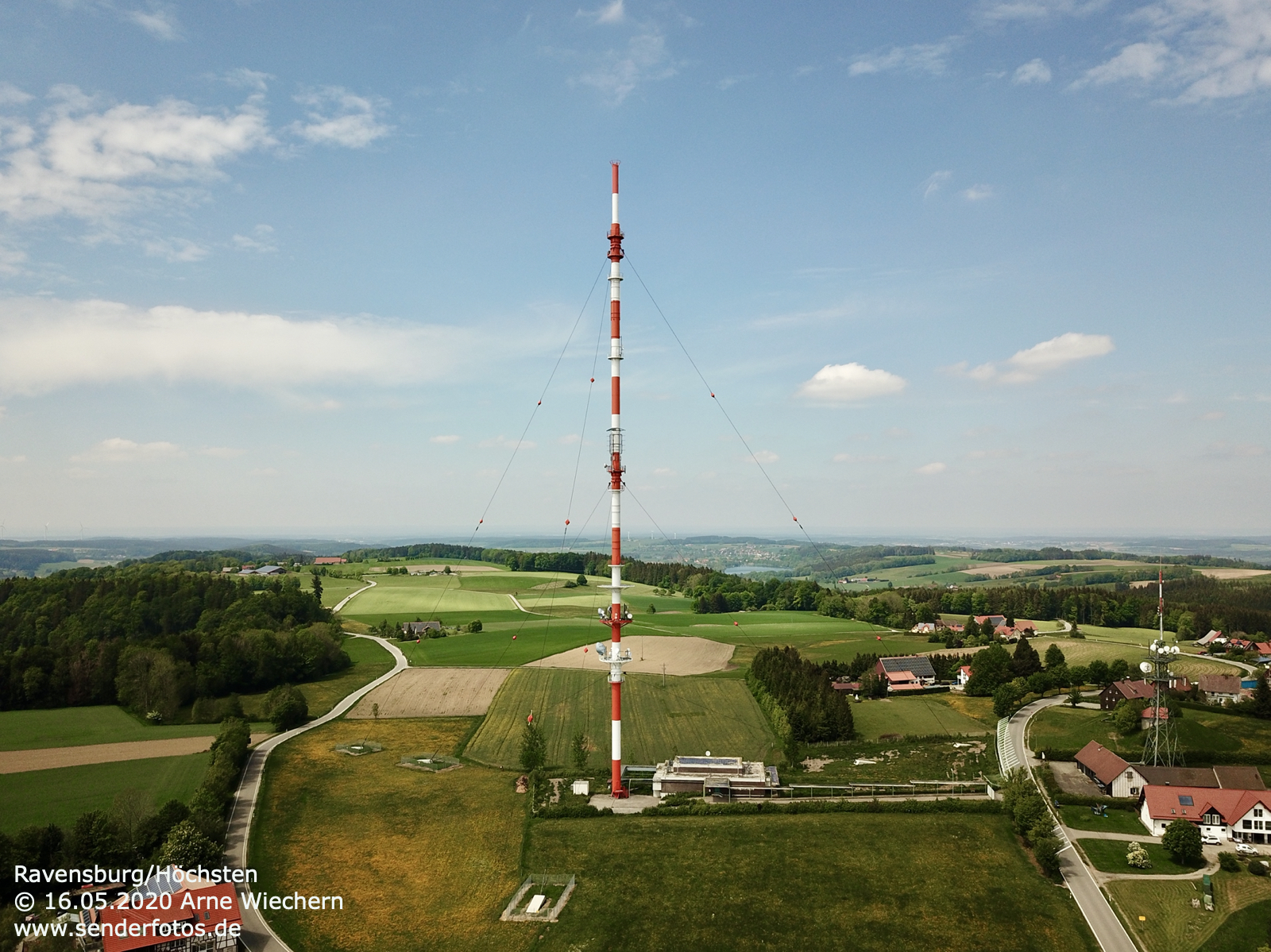

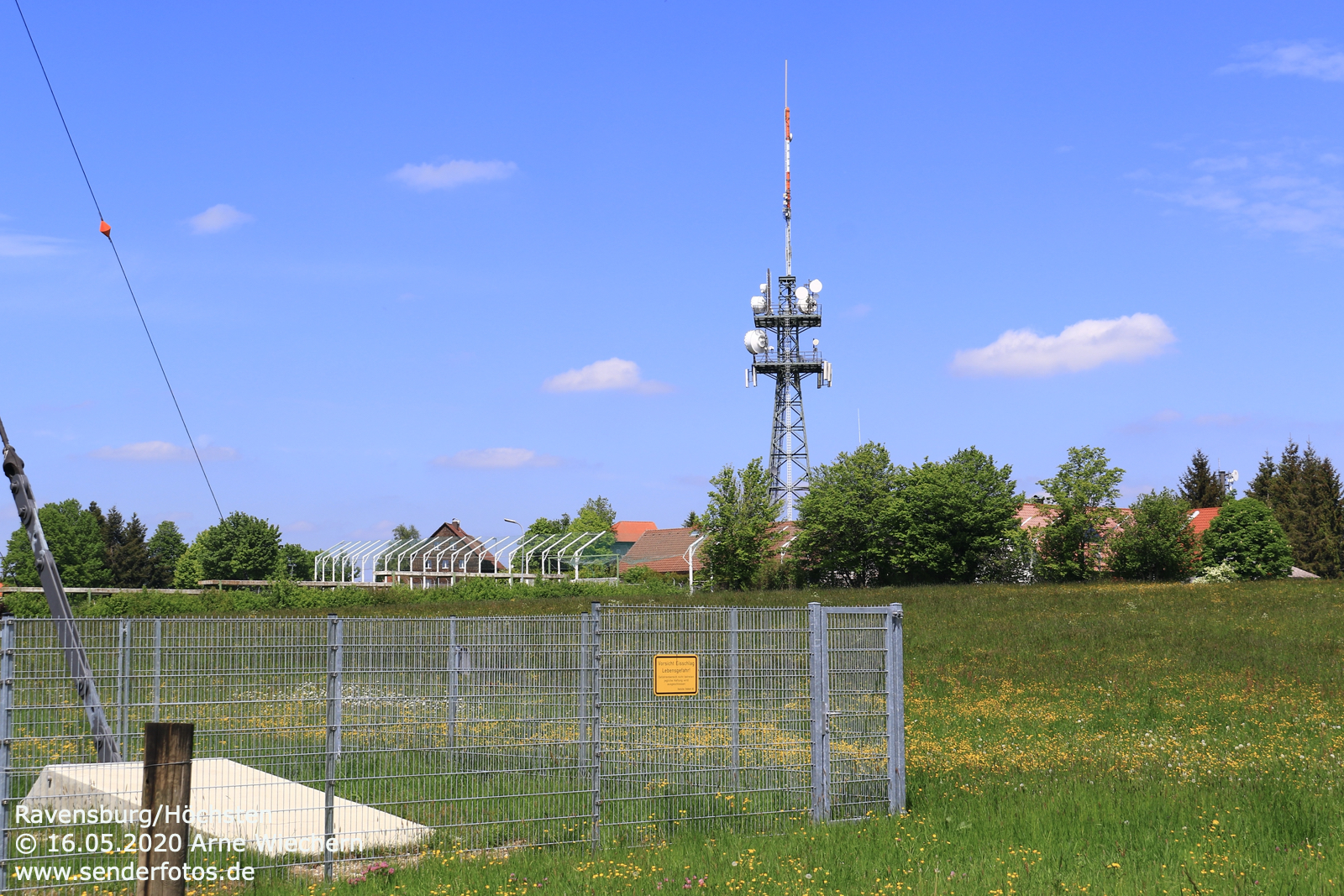

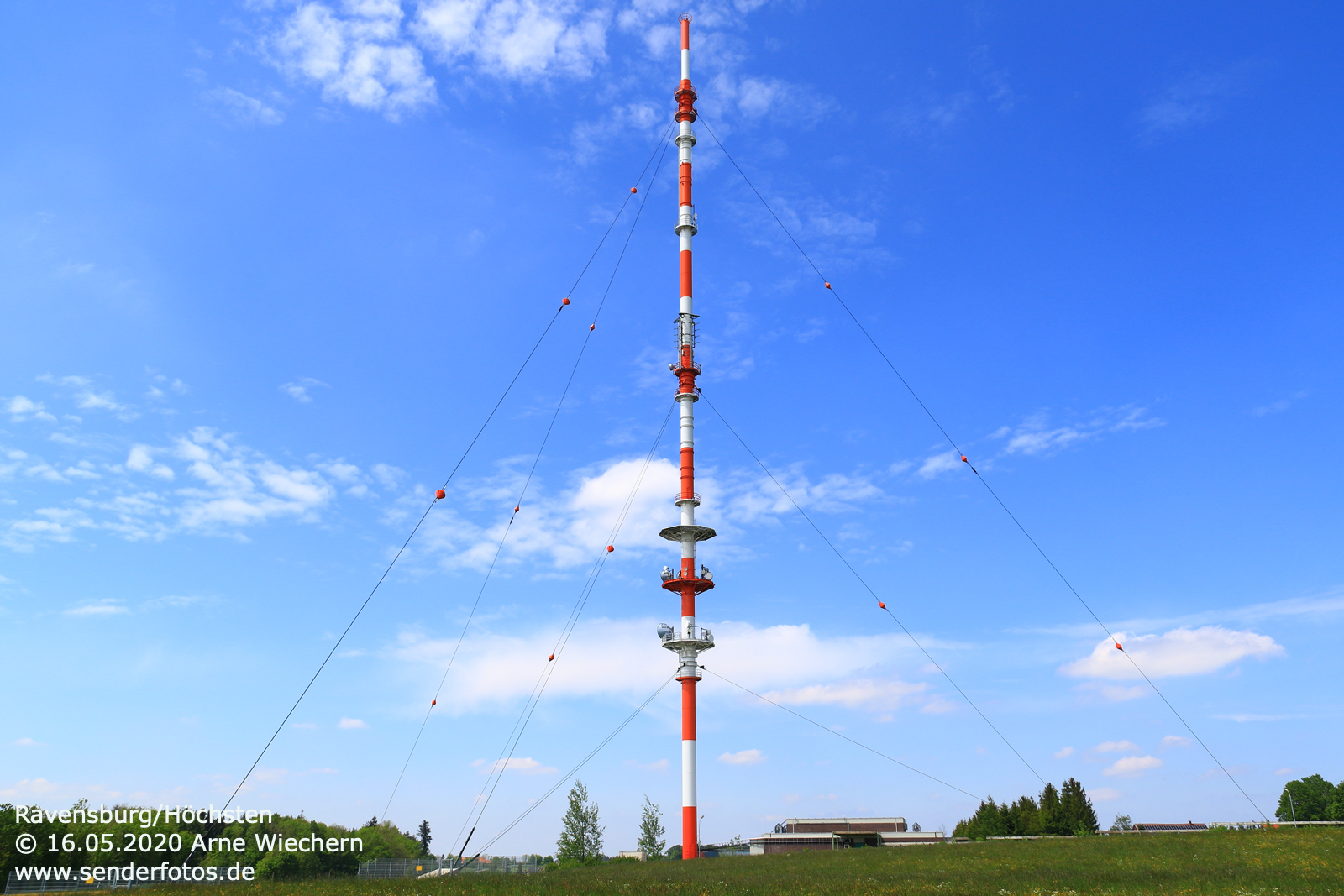

(DFMG)17.10.2020: Der 172 m hohe Stahlrohrmast wurde im Jahr 1969 nahe des Berggipfels Höchsten in 825 m ü.NN. errichtet. Nach dem Abriss des Hauptmastes des Anlage Bodenseesender ist er das höchste Bauwerk im Landkreis Sigmaringen. Wenige Meter nordöstlich des Stahlrohrmasts befindet sich noch ein niedrigerer Stahlfachwerkmast, der ebenfalls auf den Bildern zu sehen ist. Er diente ab 1961 zunächst zur Ausstrahlung des ZDF, bevor auch dessen Sendeanlage auf den Stahlrohrmast umzog. Zunächst wurden viele Jahre das ZDF (Kanal 37/270 kW) und das SWR Fernsehen bzw. dessen Vorläufer (Kanal 40/290 kW) in analogem PAL ausgestrahlt. Vom 27. November 2007 nahm der Sender den DVB-T-Betrieb auf – am 24. Oktober 2018 wurden die Anlagen auf DVB-T2 umgeschaltet. Seitdem senden die Multiplexe ARD digital (Kanal 43/50 kW), ARD regional (Kanal 47/50 kW) und ZDF (Kanal 37/50 kW). Im Hörfunkbereich wird das DR Deutschland-Multiplex (Kanal 5C/10 kW) ausgestrahlt.



Größere Karte anzeigen

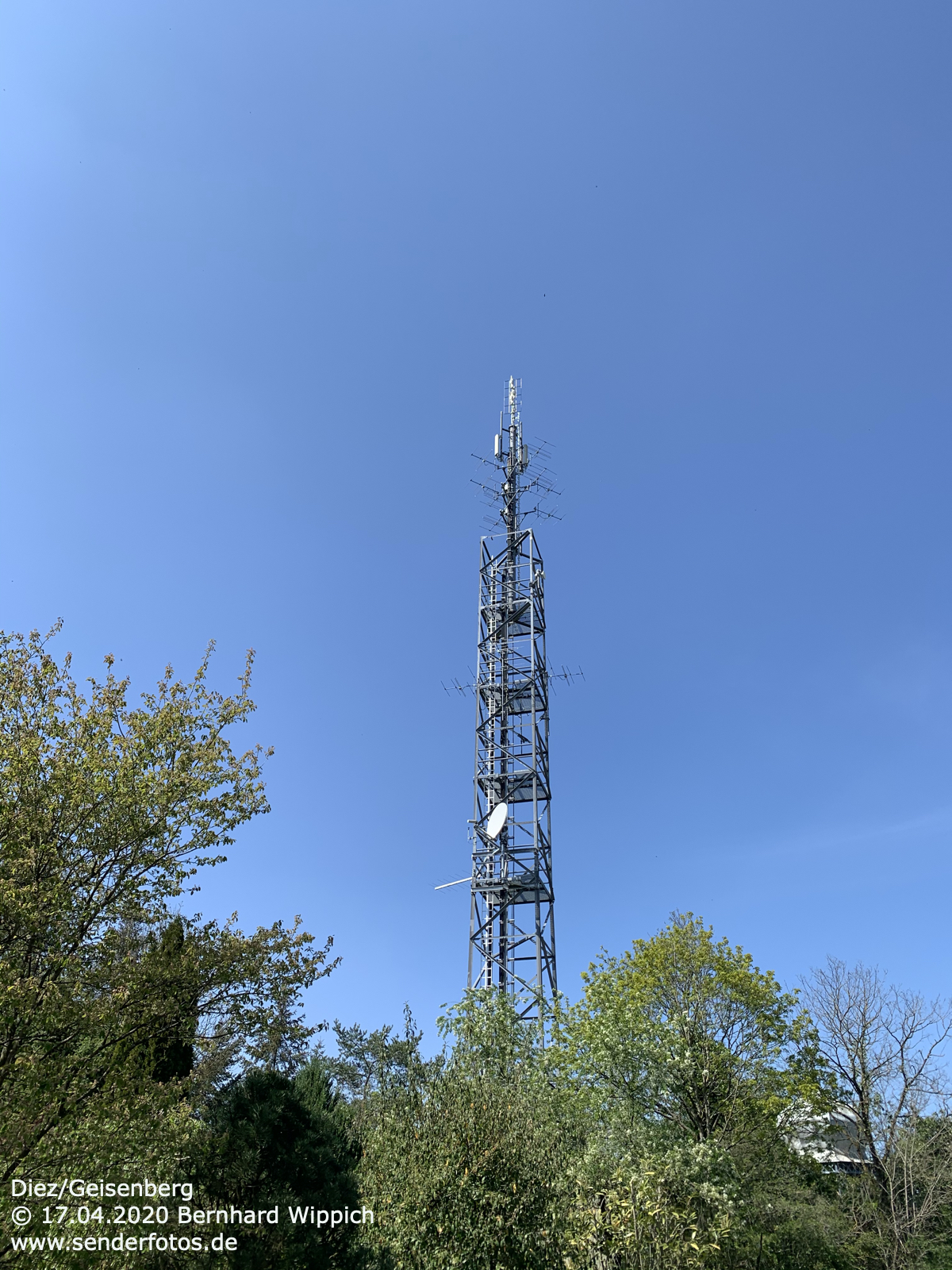

Diez/Geisenberg (Lahntal)

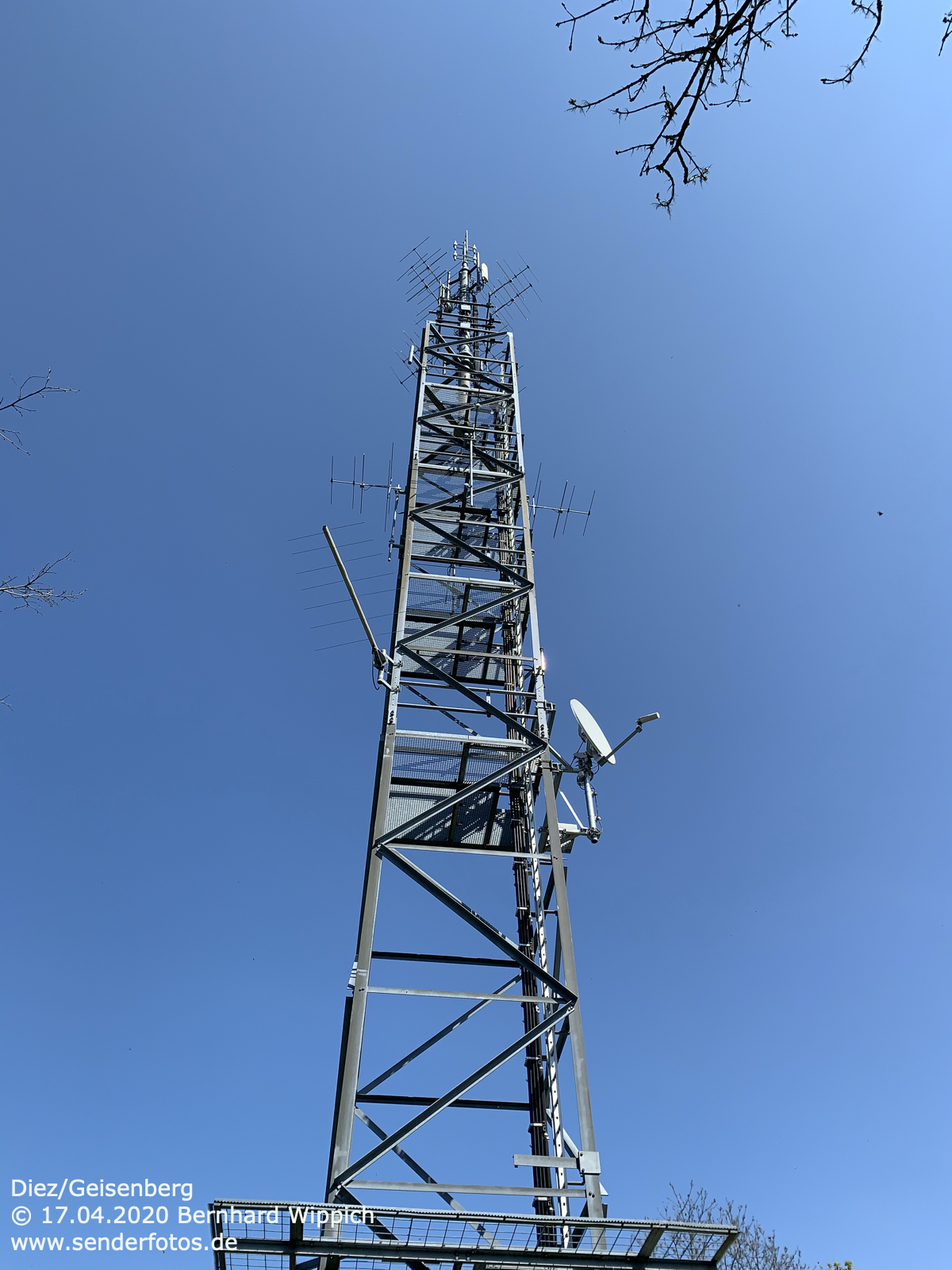

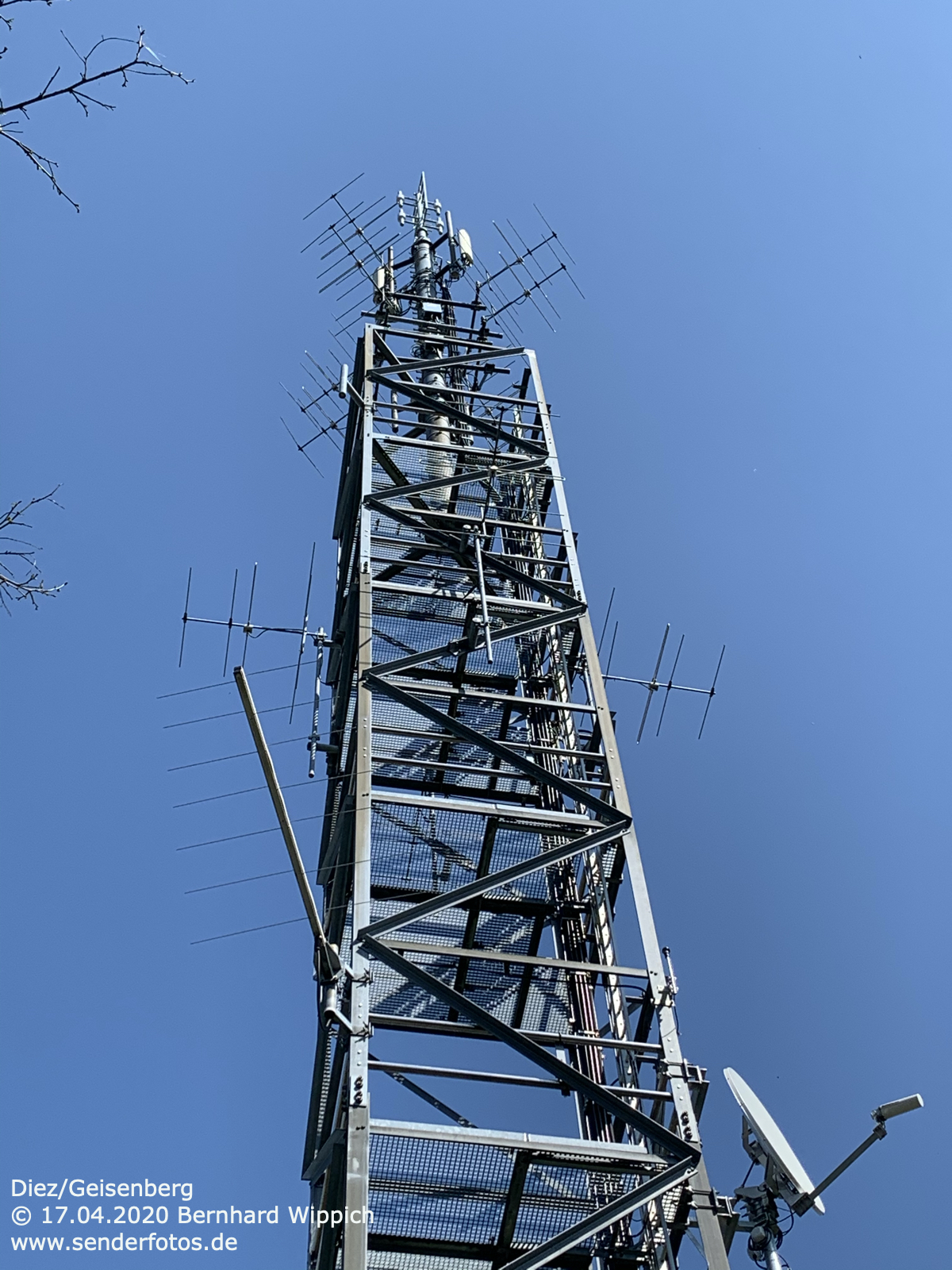

(SWR)14.05.2020: Über die Sendeanlage auf dem Diezer Geisenberg werden im UKW-Bereich vier Hörfunkprogramme ausgestrahlt: SWR1 RP (88,4 MHz/0,1 kW), SWR2 (93,4 MHz/0,1 kW), SWR3 (98,2 MHz/0,1 kW) und SWR4 RP (87,9 MHz/0,1 kW). Die non-direktionale Sendeantenne befindet sich in einer Höhe von 31 m. Seit dem 12.12.2019 ist zudem das DAB+-Multiplex SWR RP (Kanal 11A/2 kW) auf Sendung.



Größere Karte anzeigen

Lahr/Schutterlindenberg

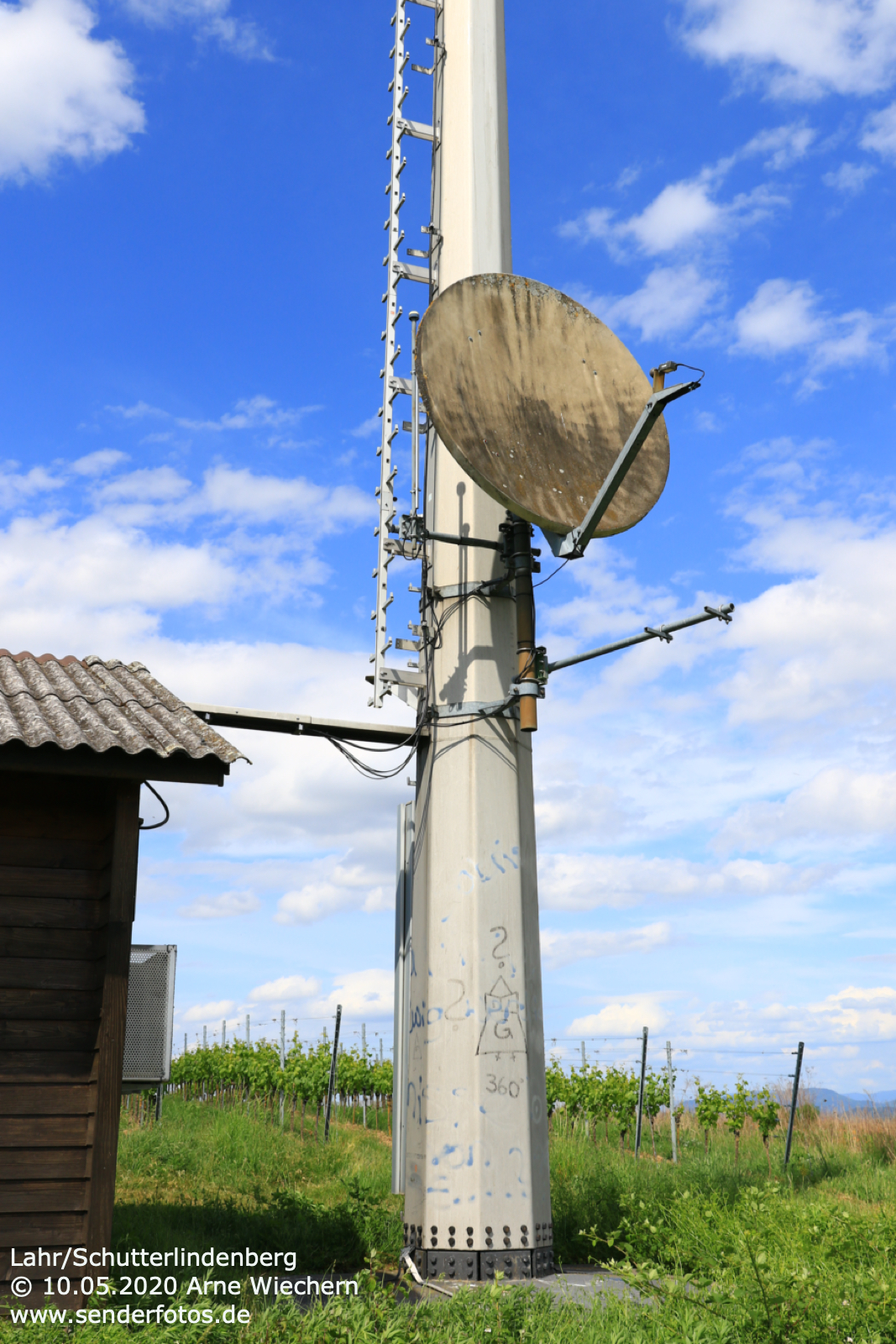

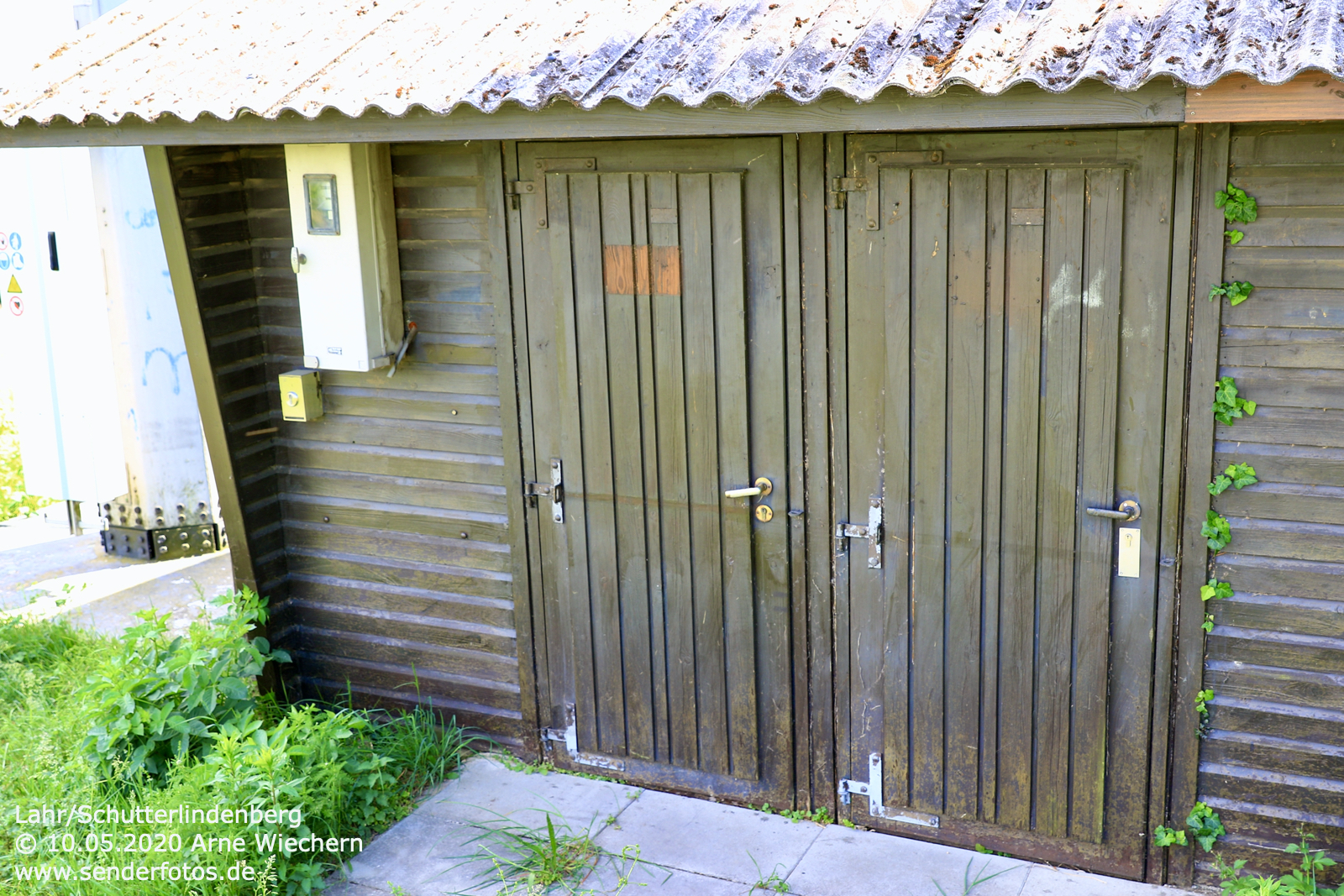

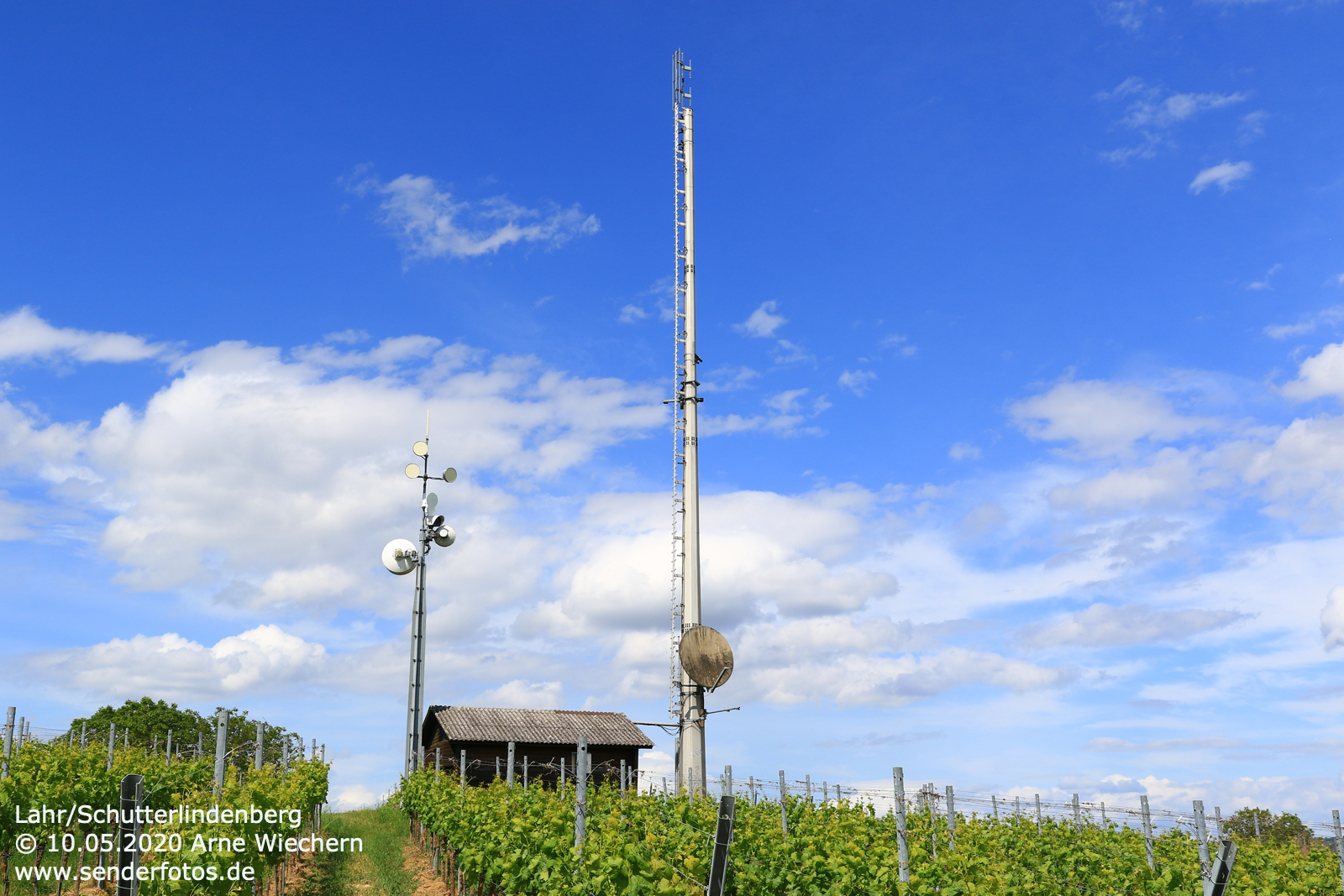

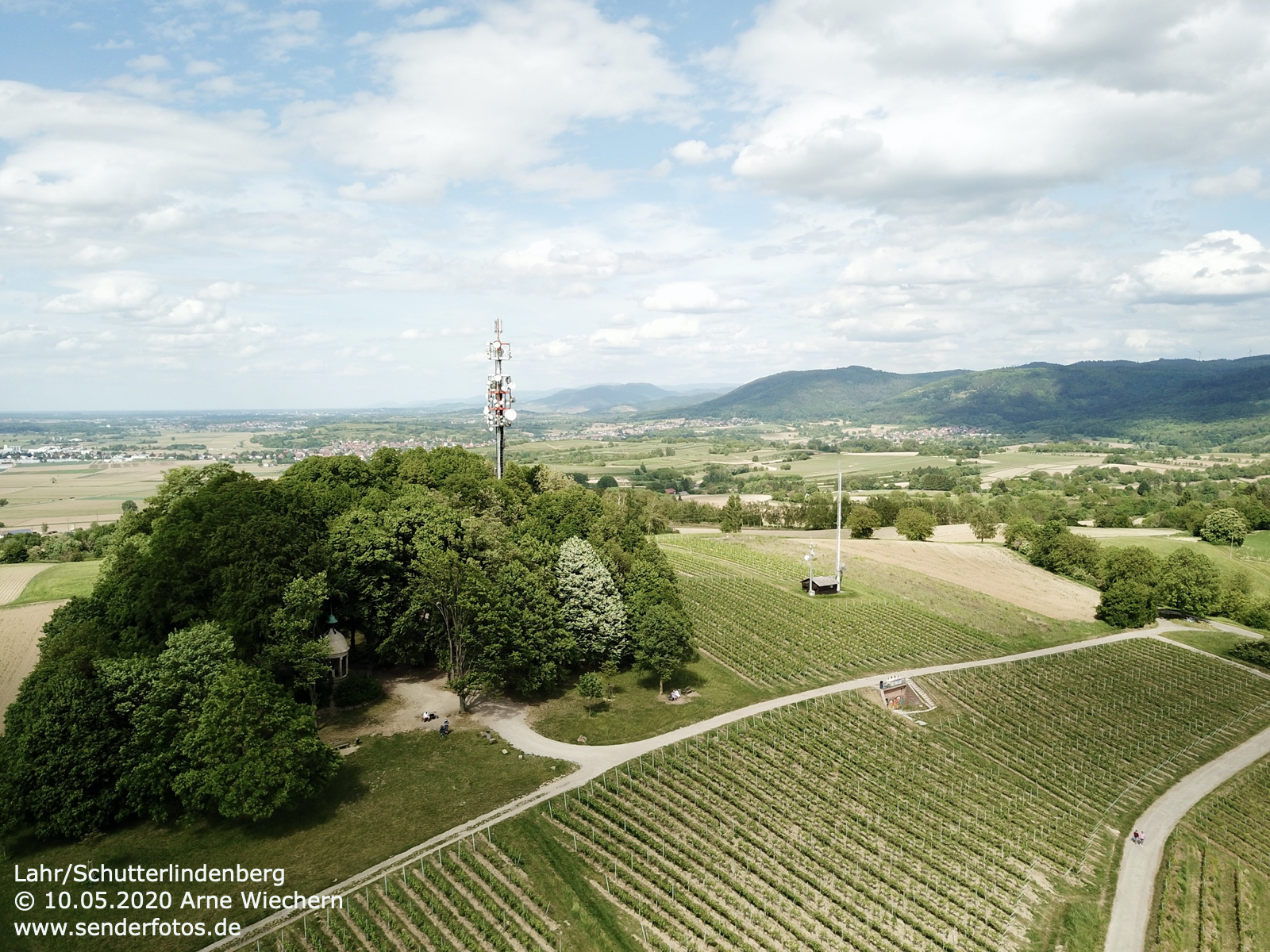

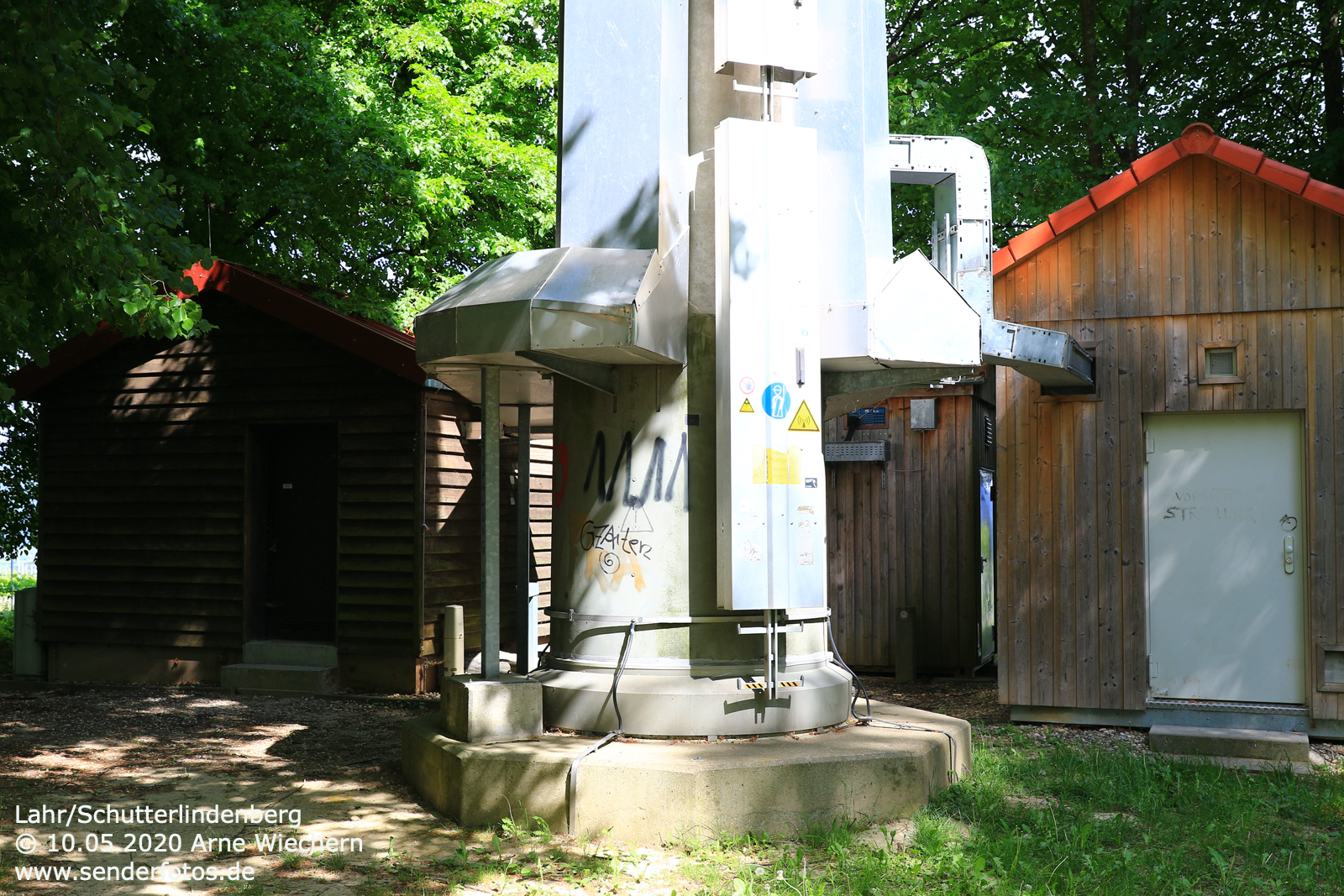

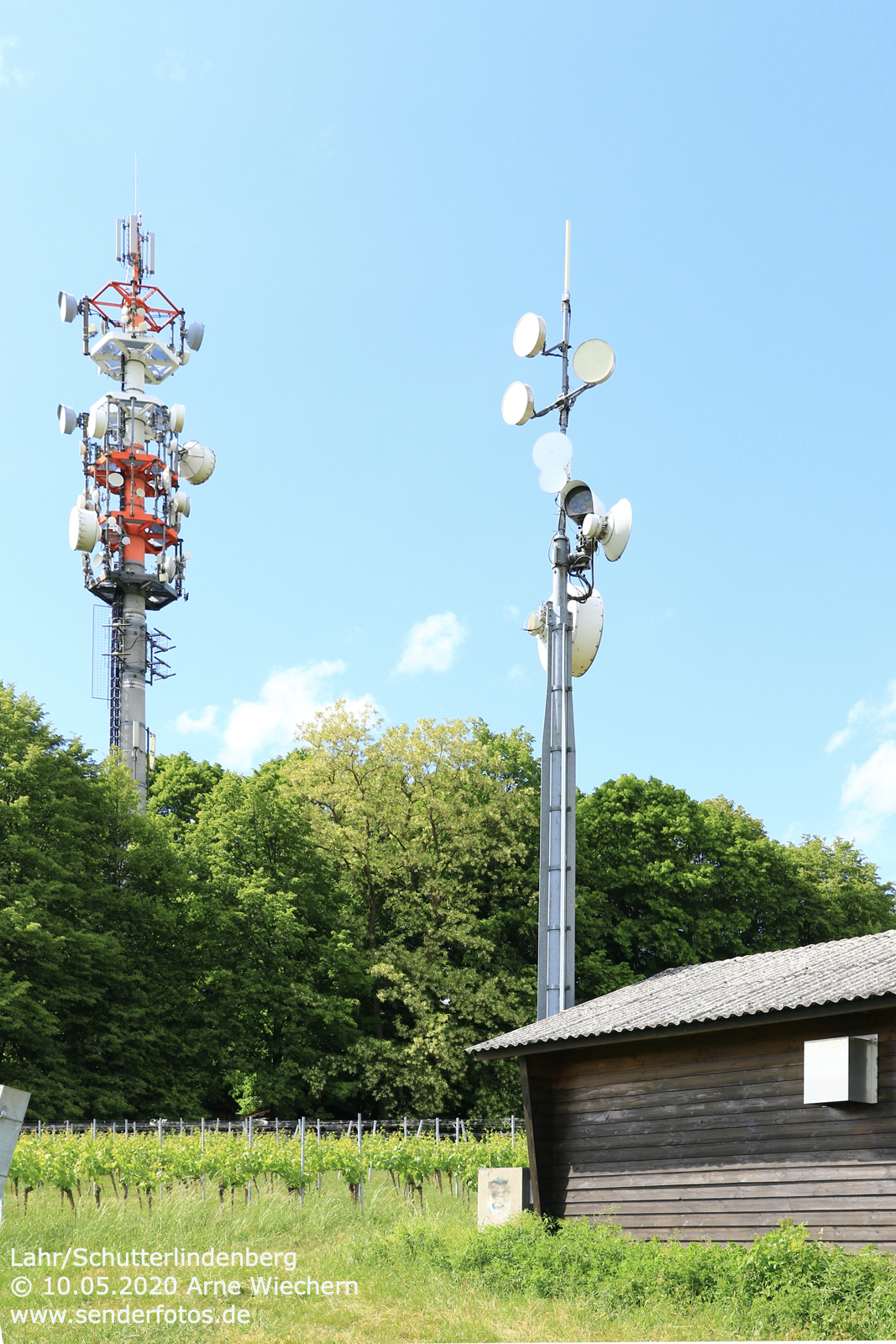

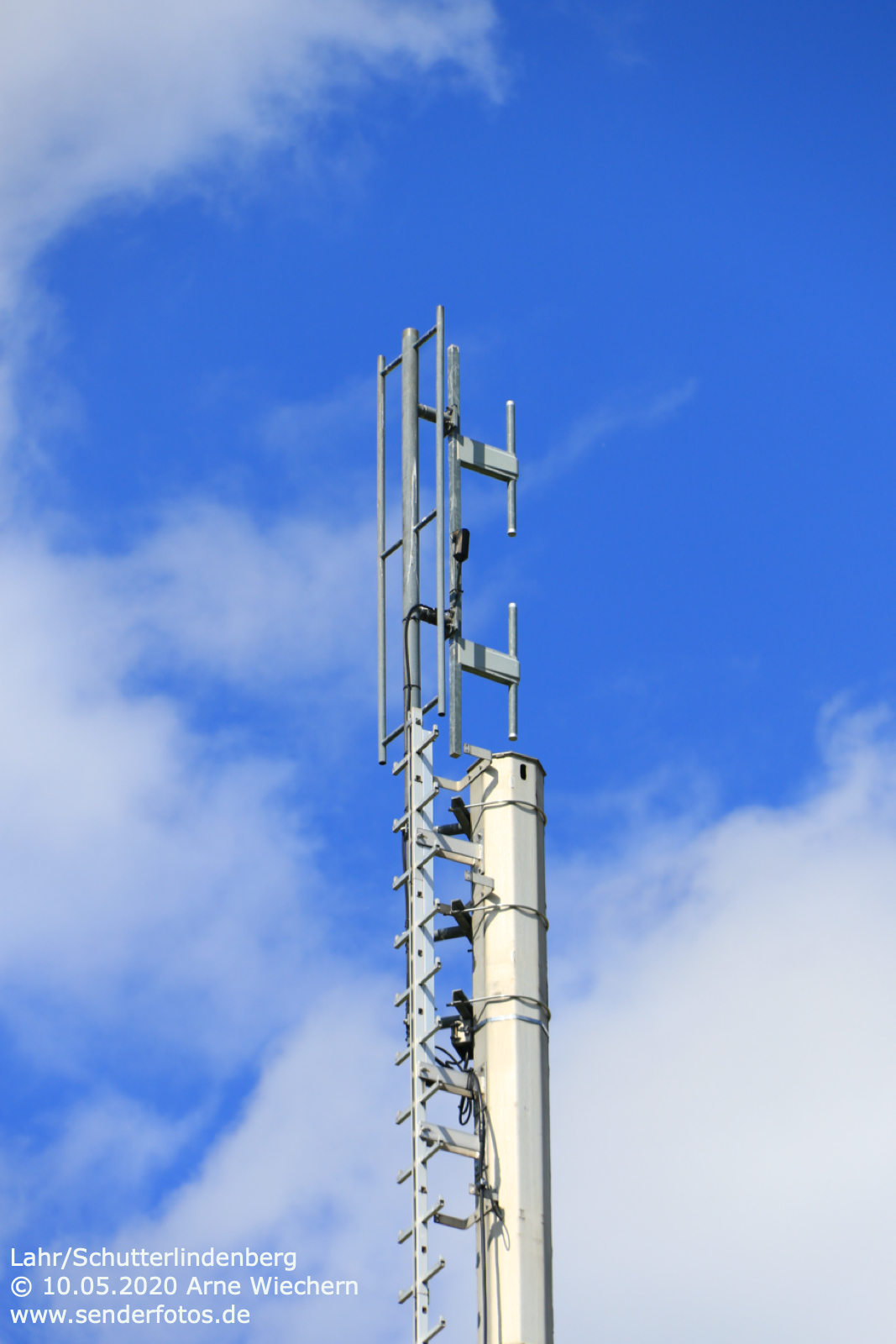

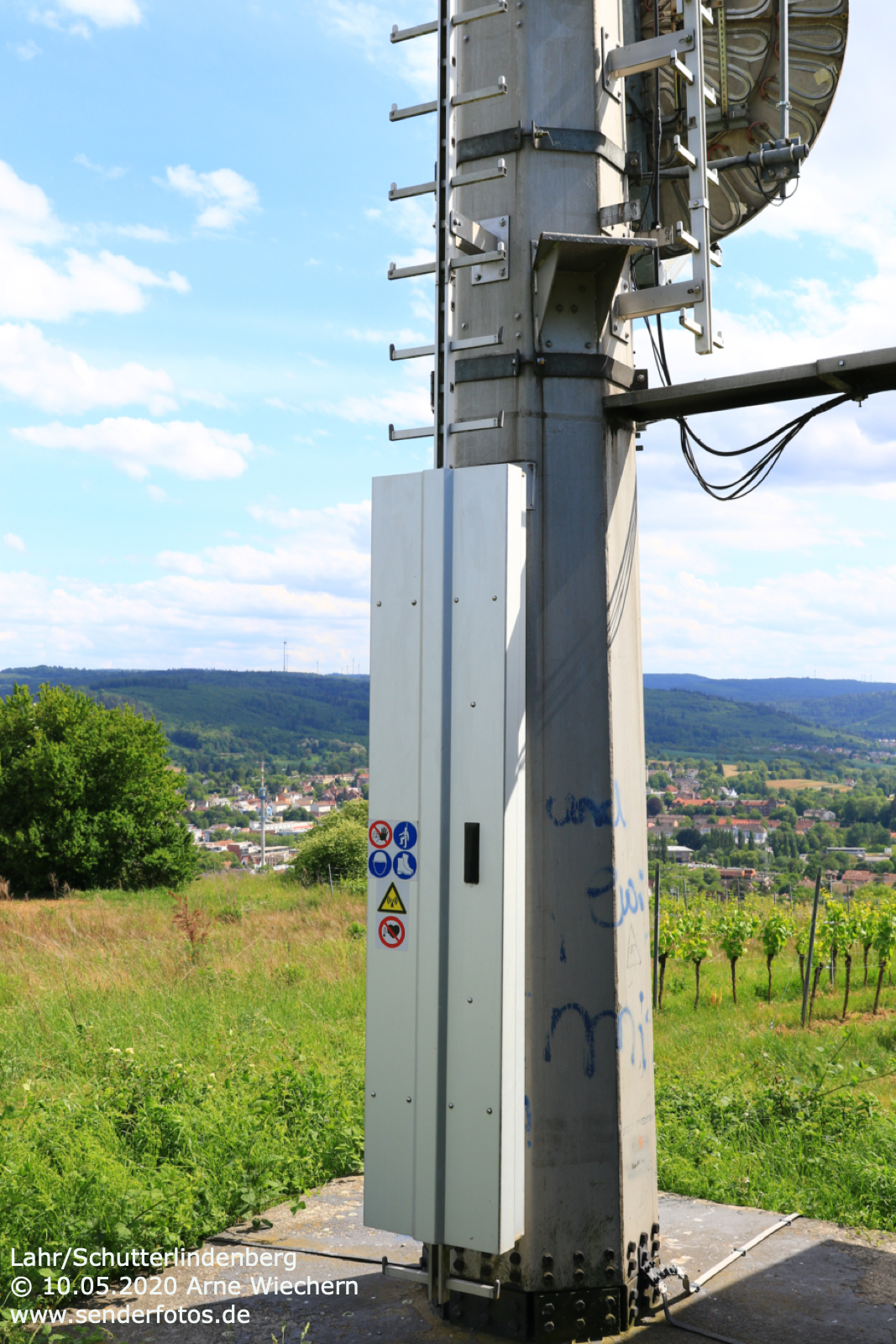

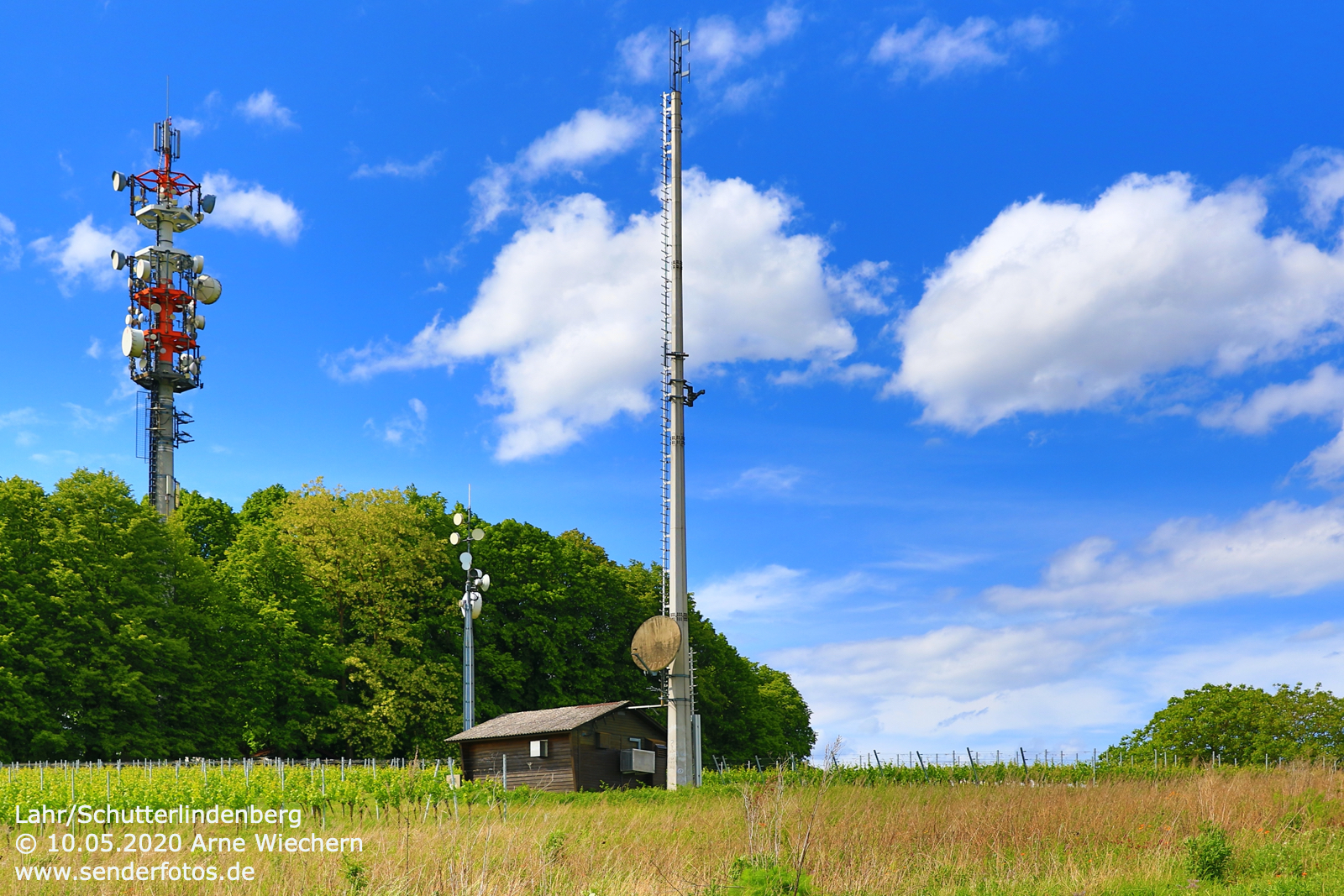

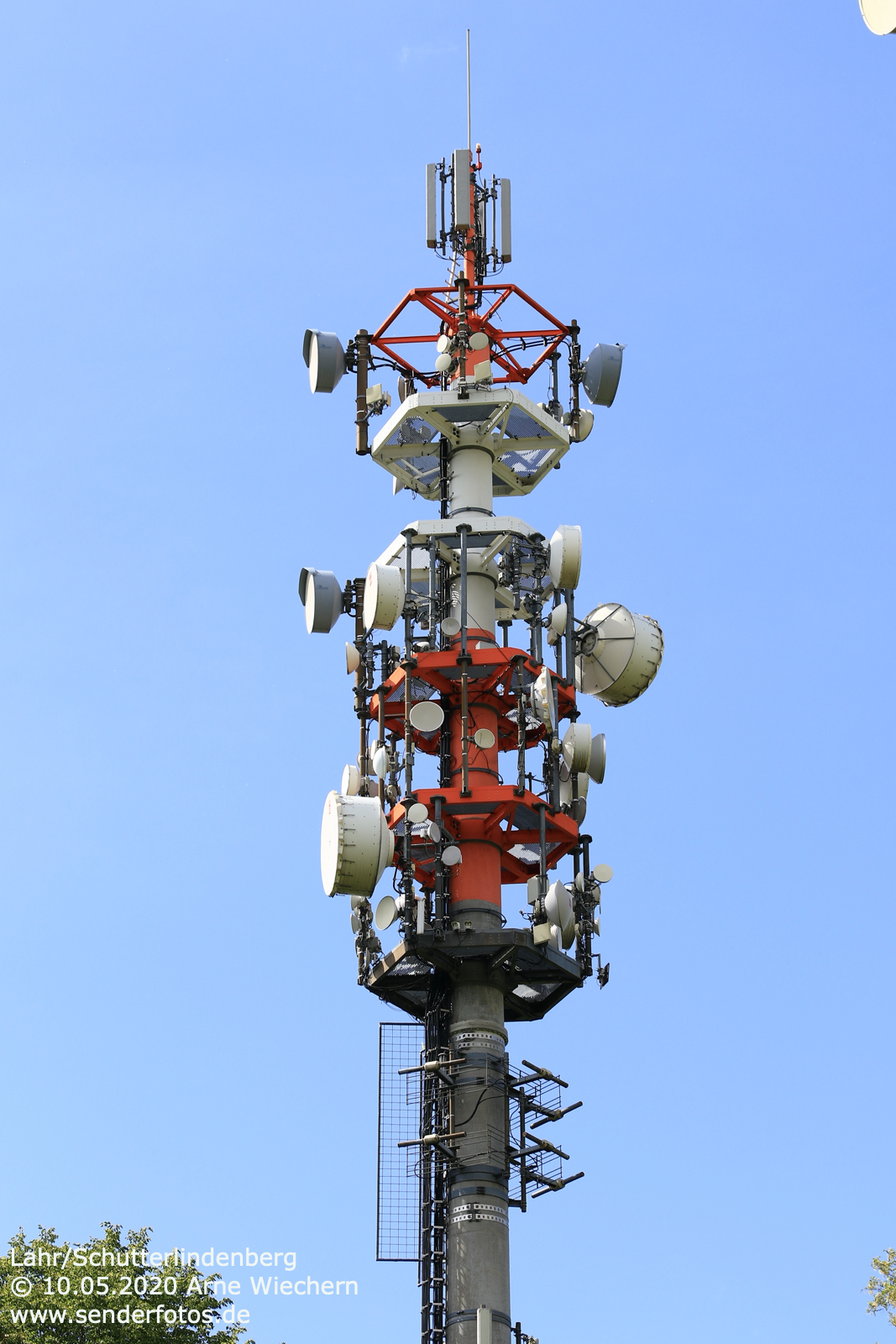

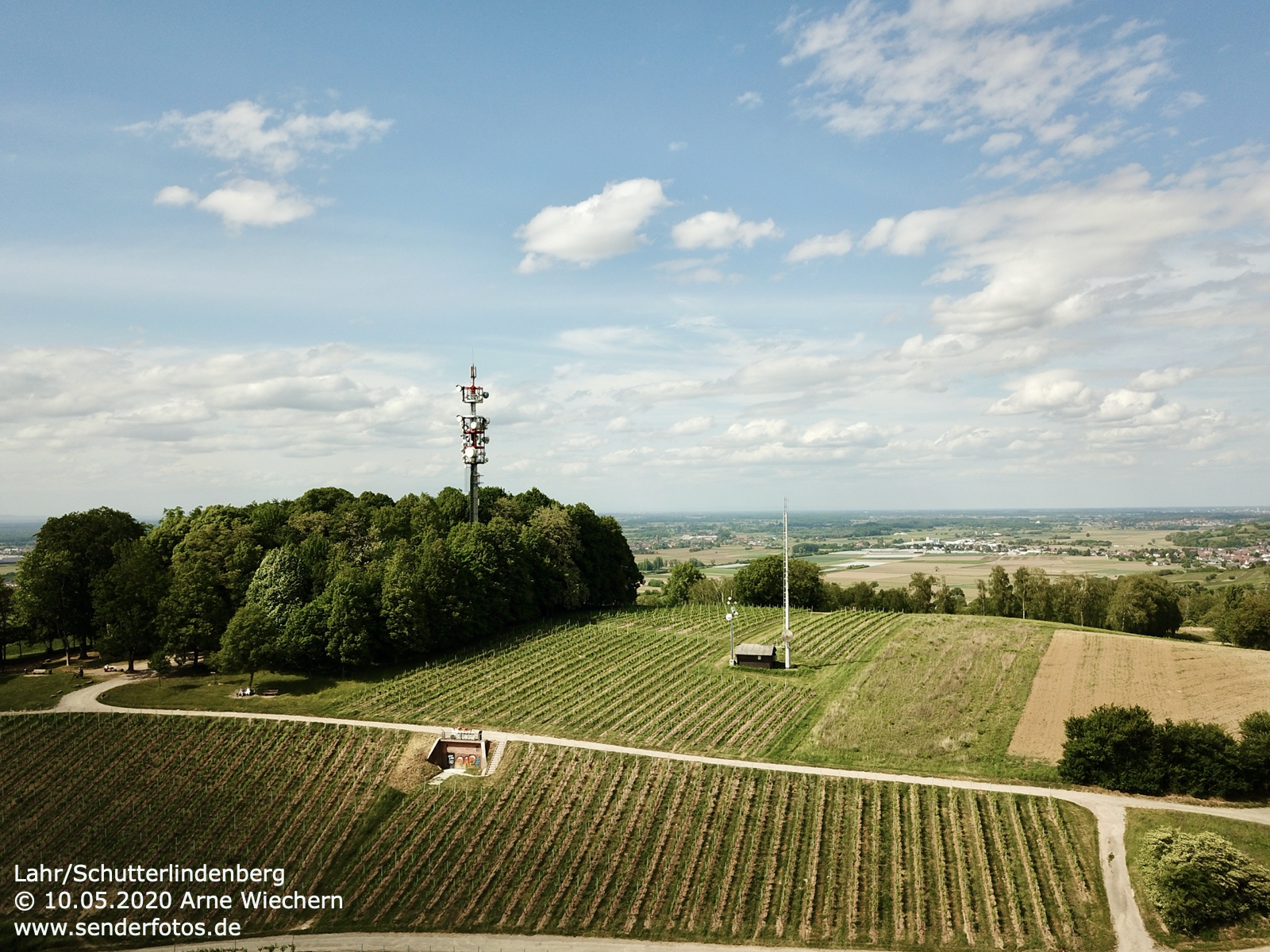

(DFMG)10.05.2020: Auf dem 296 m hohen Schutterlindenberg nördlich der Stadt Lahr befinden sich zwei Sendeanlagen. Der unscheinbare, deutlich kleinere Mast ist der Sendestandort Schutterlindenberg-Ost und trägt an seiner Spitze zwei vertikale Dipole zur Ausstrahlung von DAB+-Signalen. Gesendet werden von diesem Standort die Multiplexe SWR BW S (Kanal 8D/0,7 kW, zulässig wäre bis zu 1 kW) und DRS BW (Kanal 11B/0,7 kW, zulässig wäre auch hier bis zu 1 kW). Der weiter westlich gelegene Betonturm (Standort Lahr/Schutterlindenberg) trägt an seinem Schaft drei horizontal montierte Dipole zur Ausstrahlung des Programms Hitradio OHR (107,4 MHz/5 kW).


Größere Karte anzeigen

Hochrheinsender

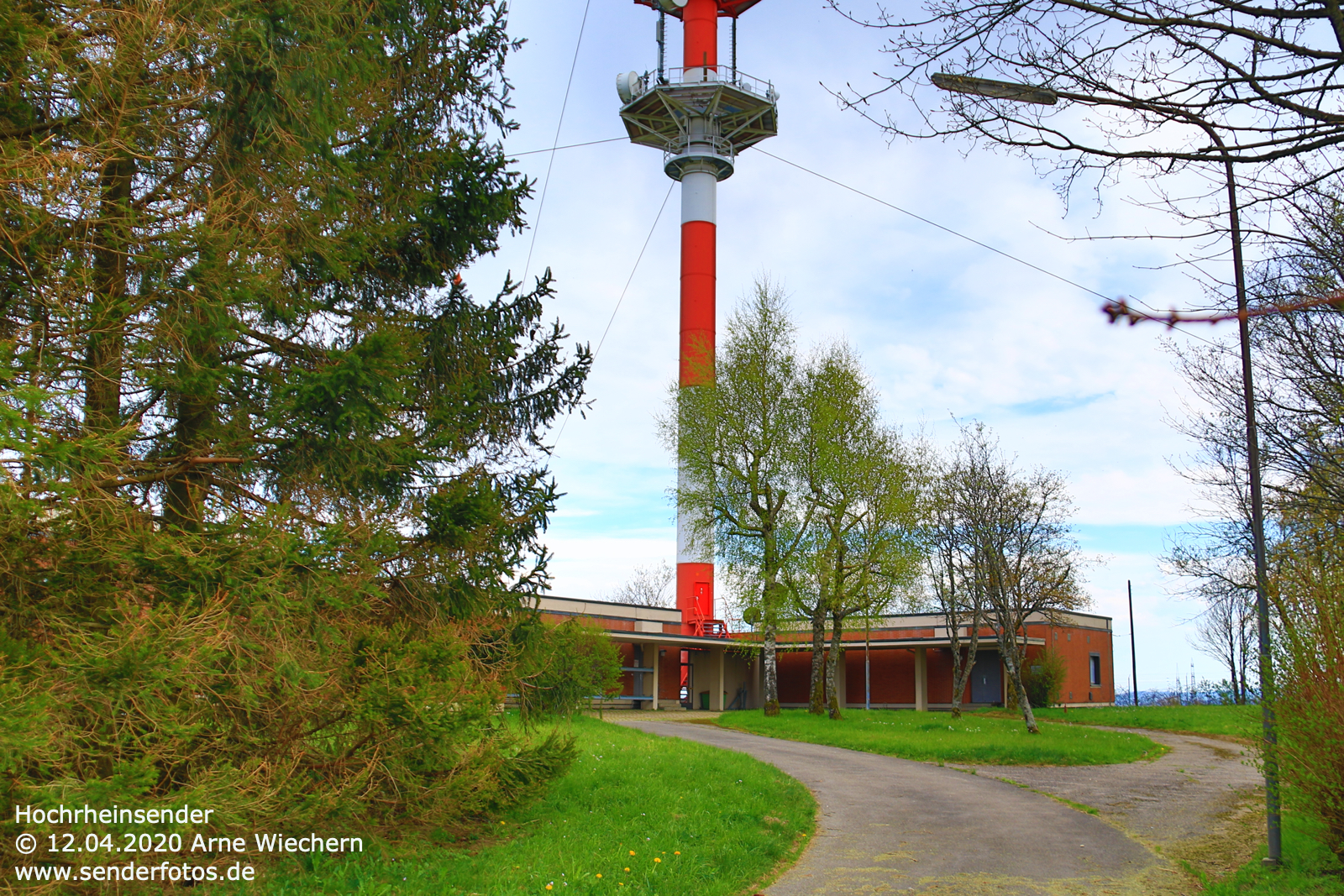

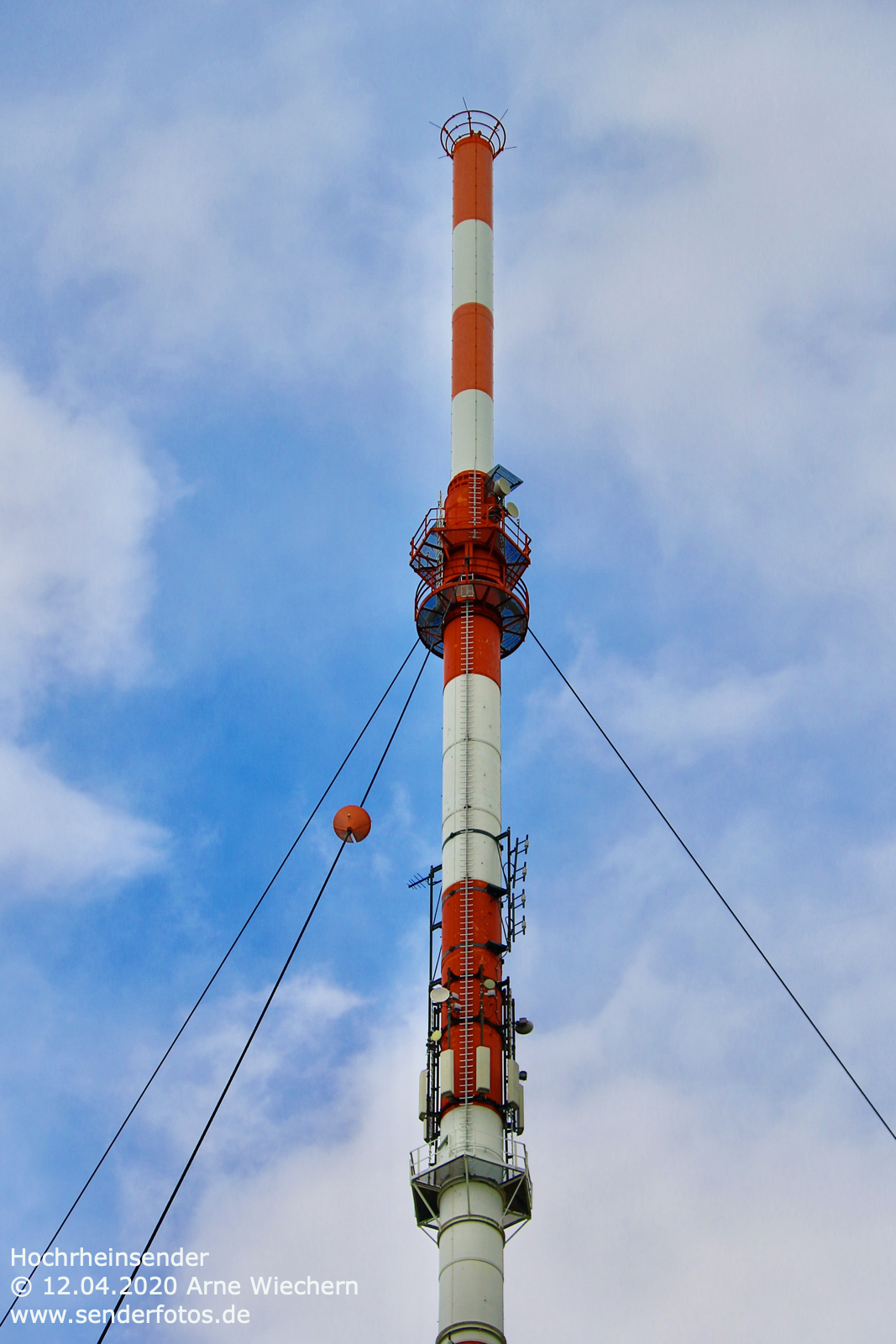

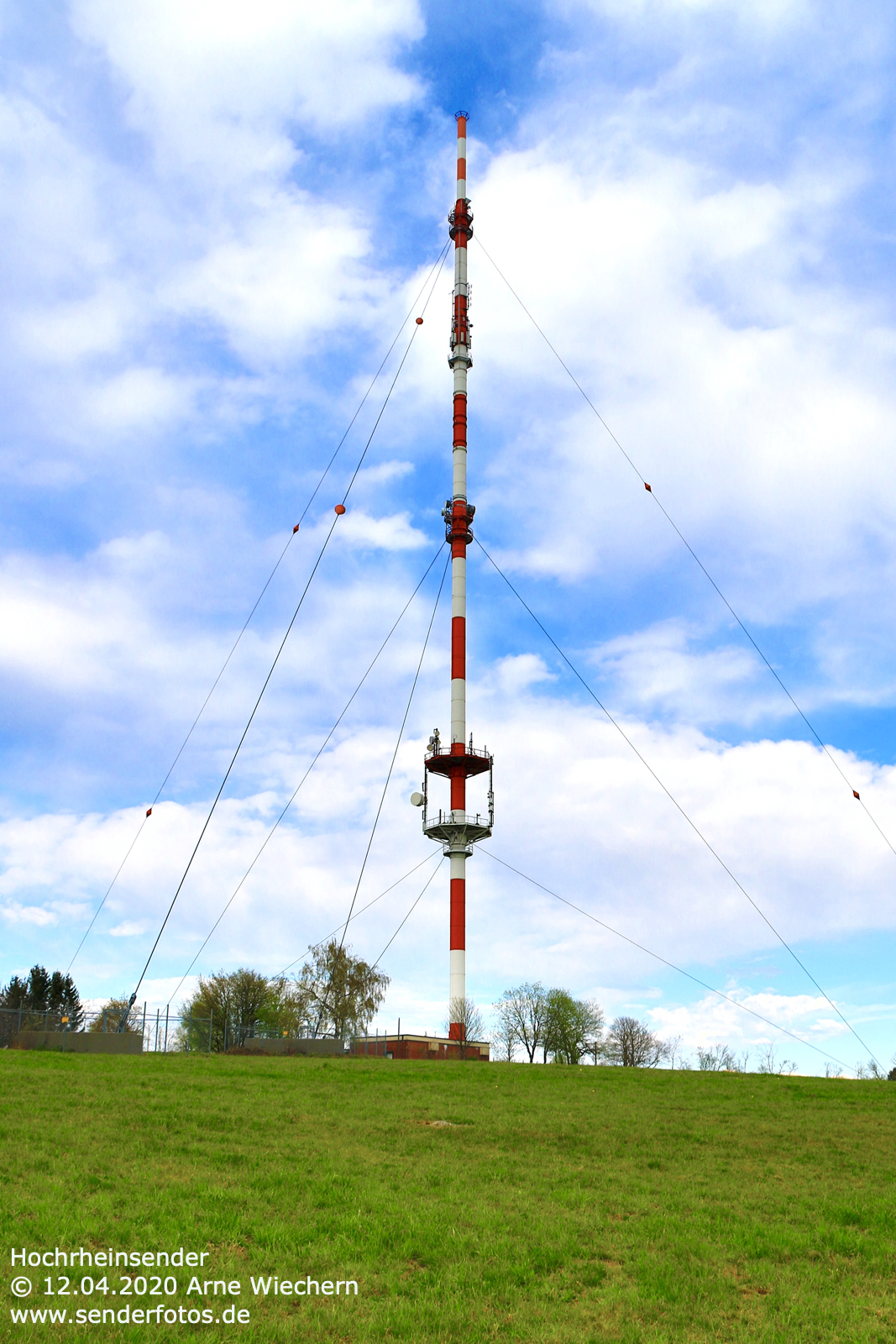

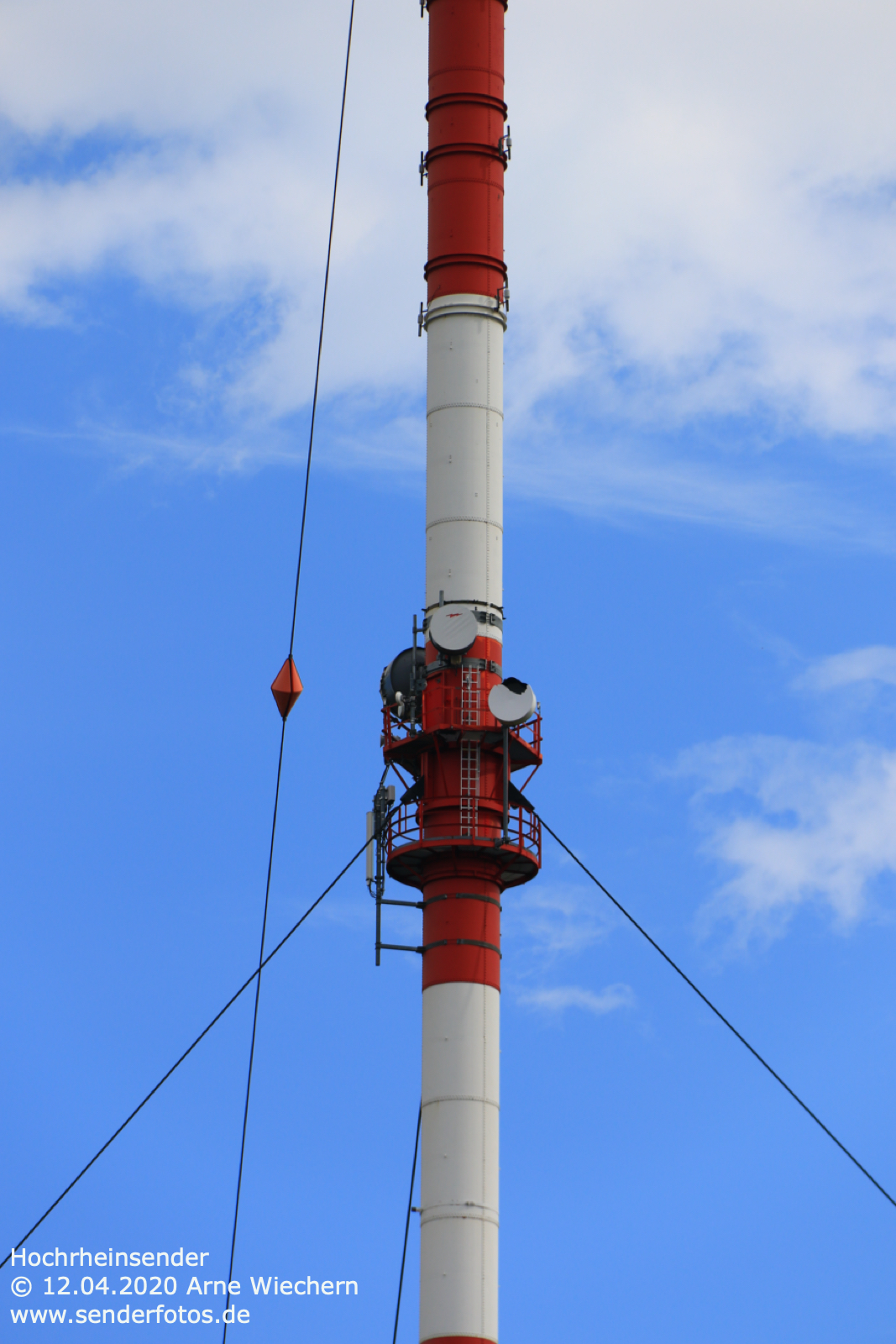

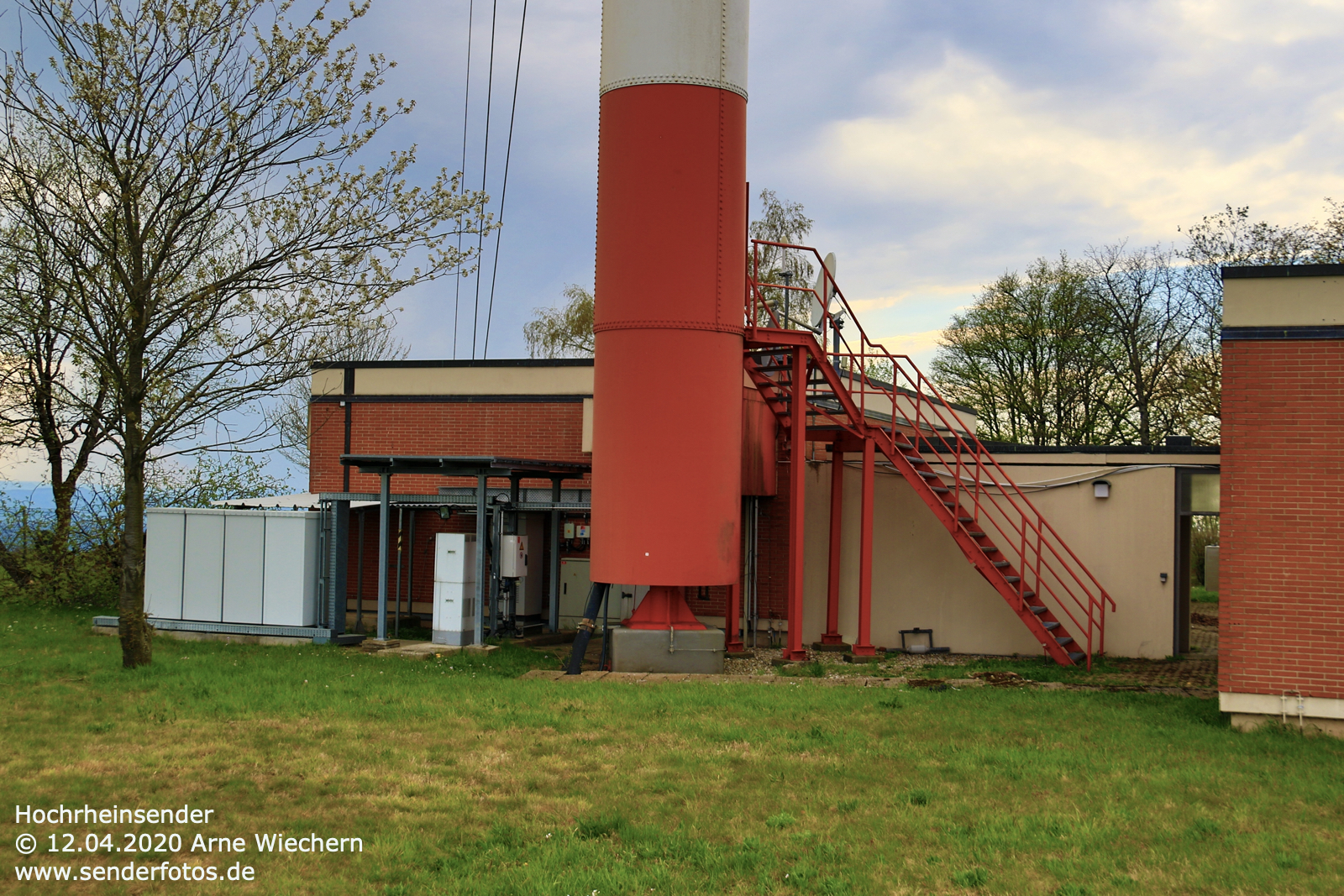

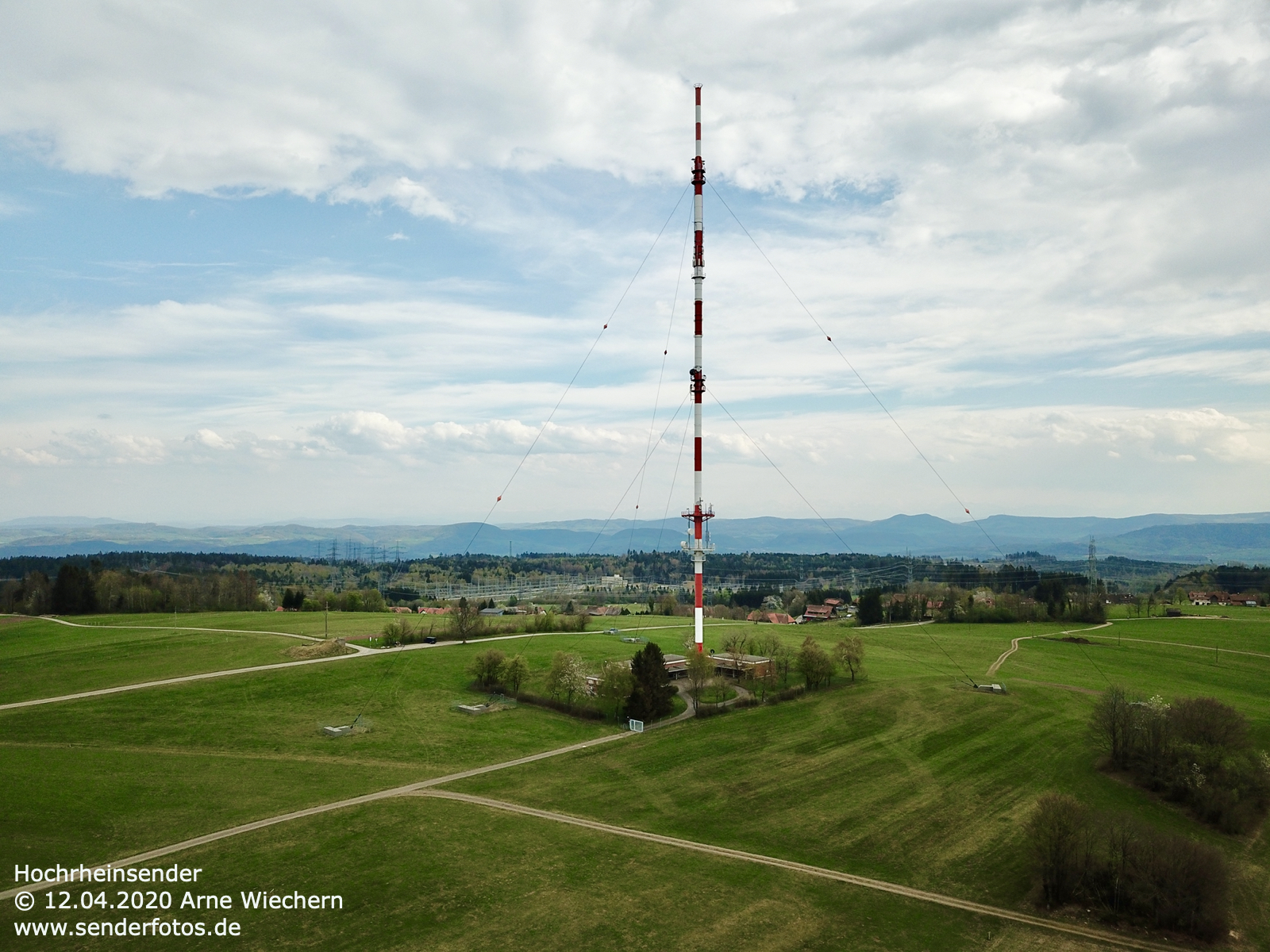

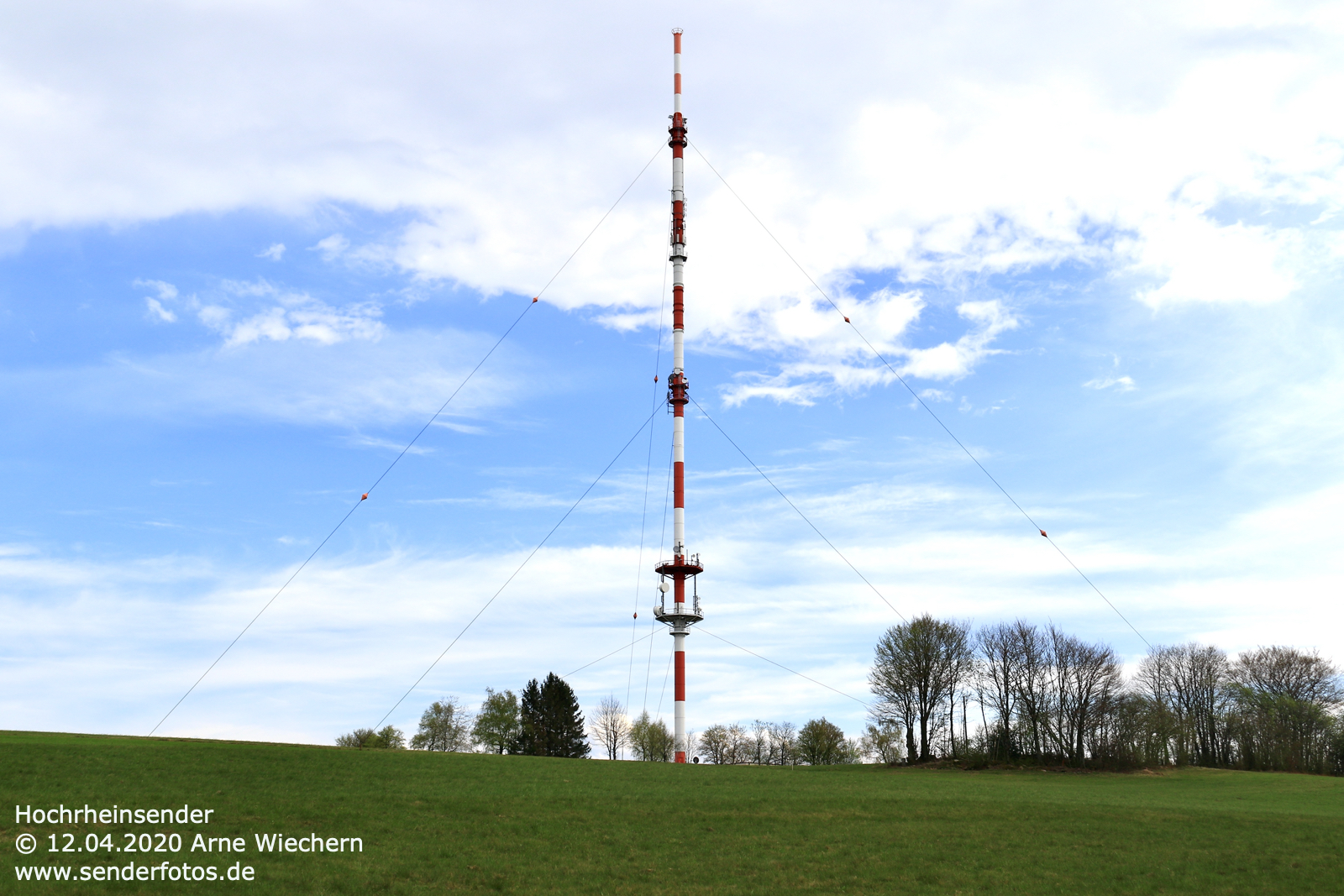

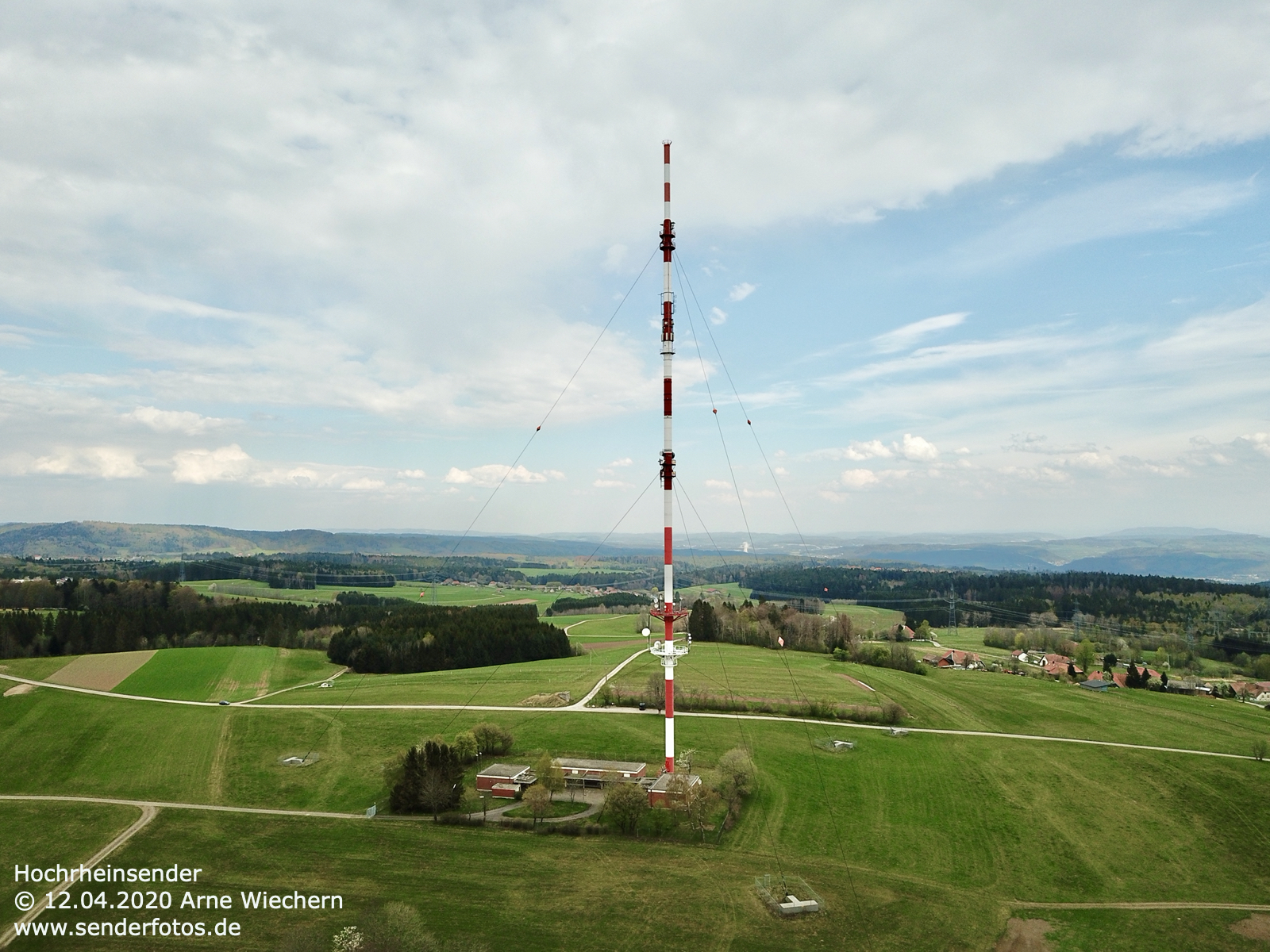

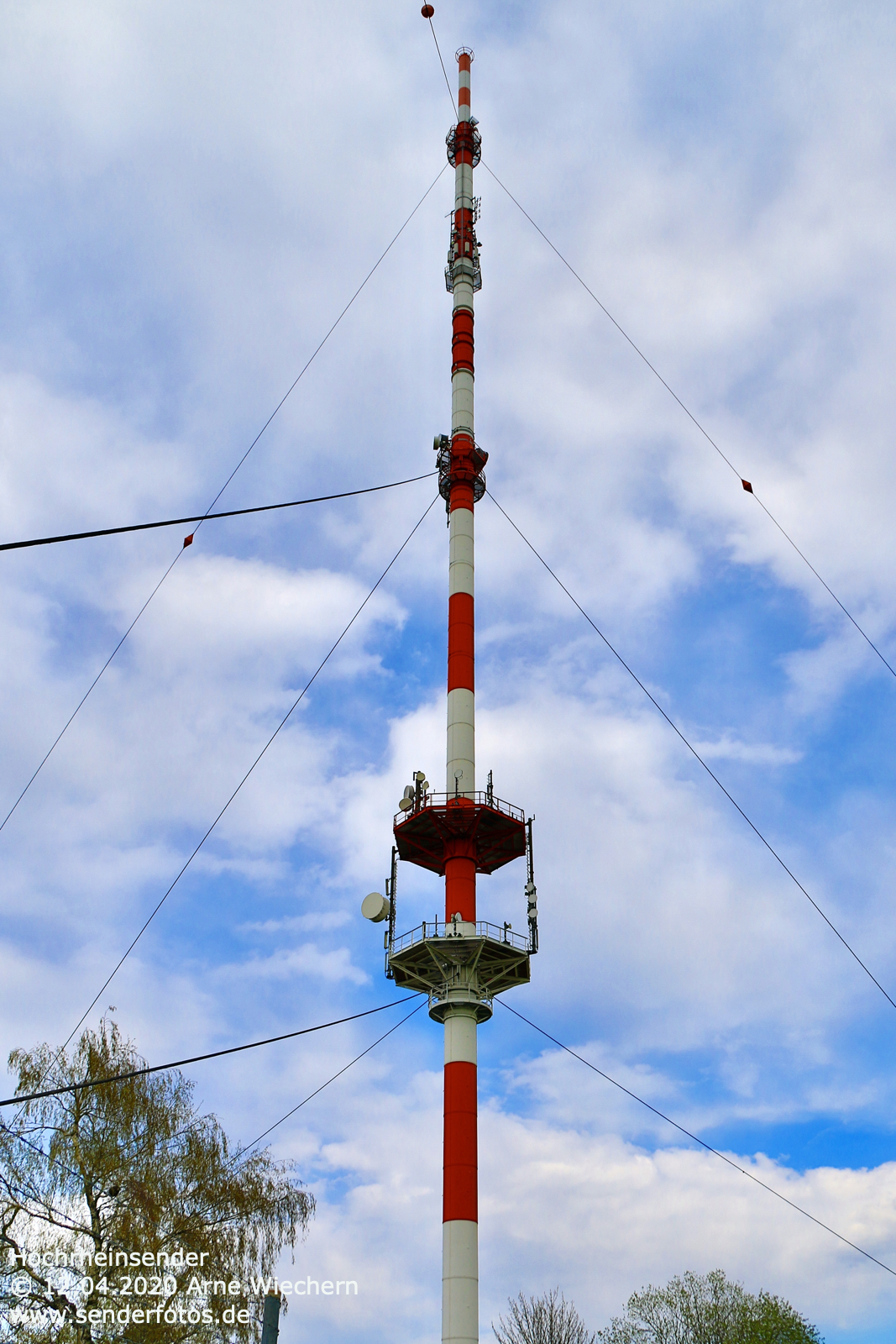

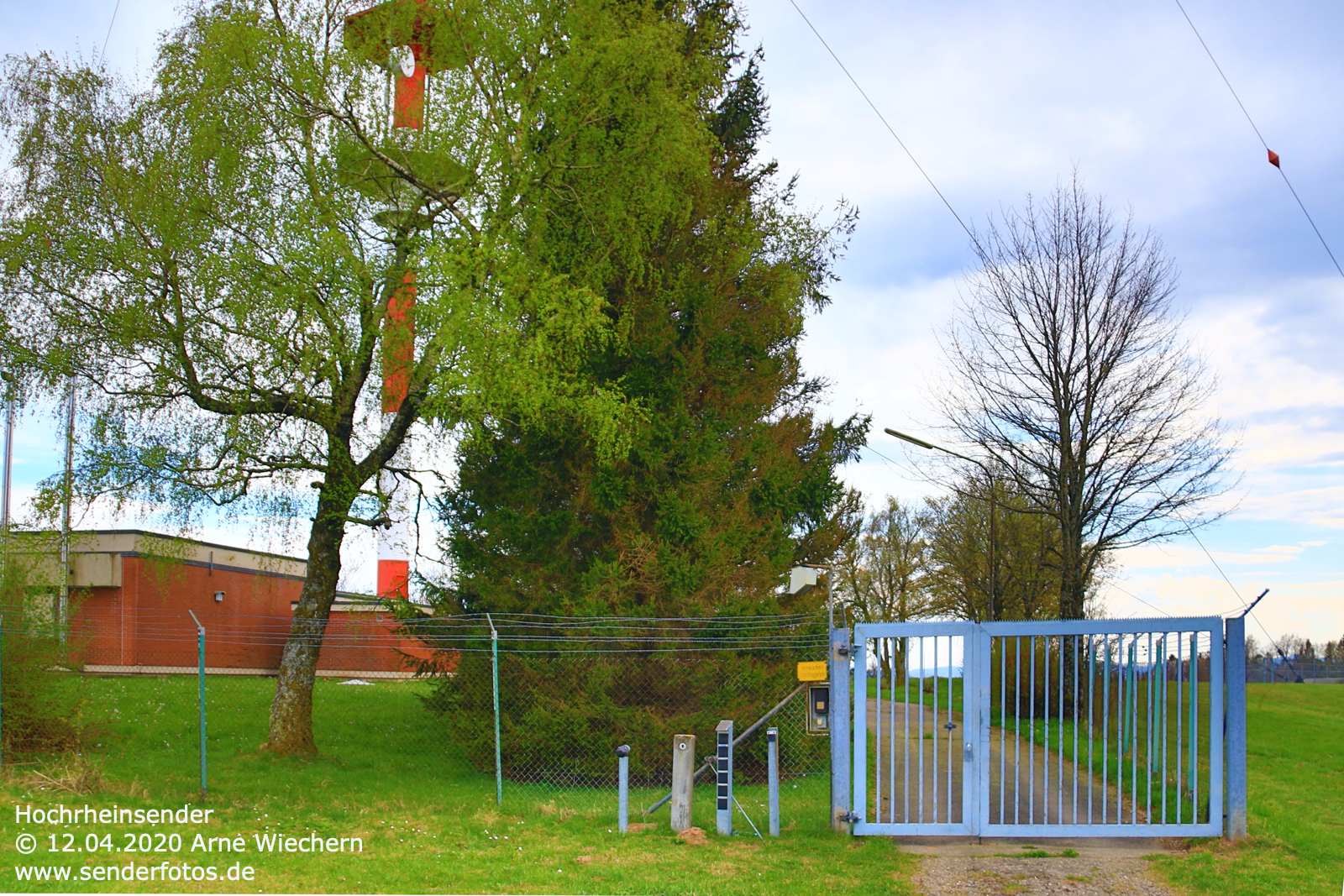

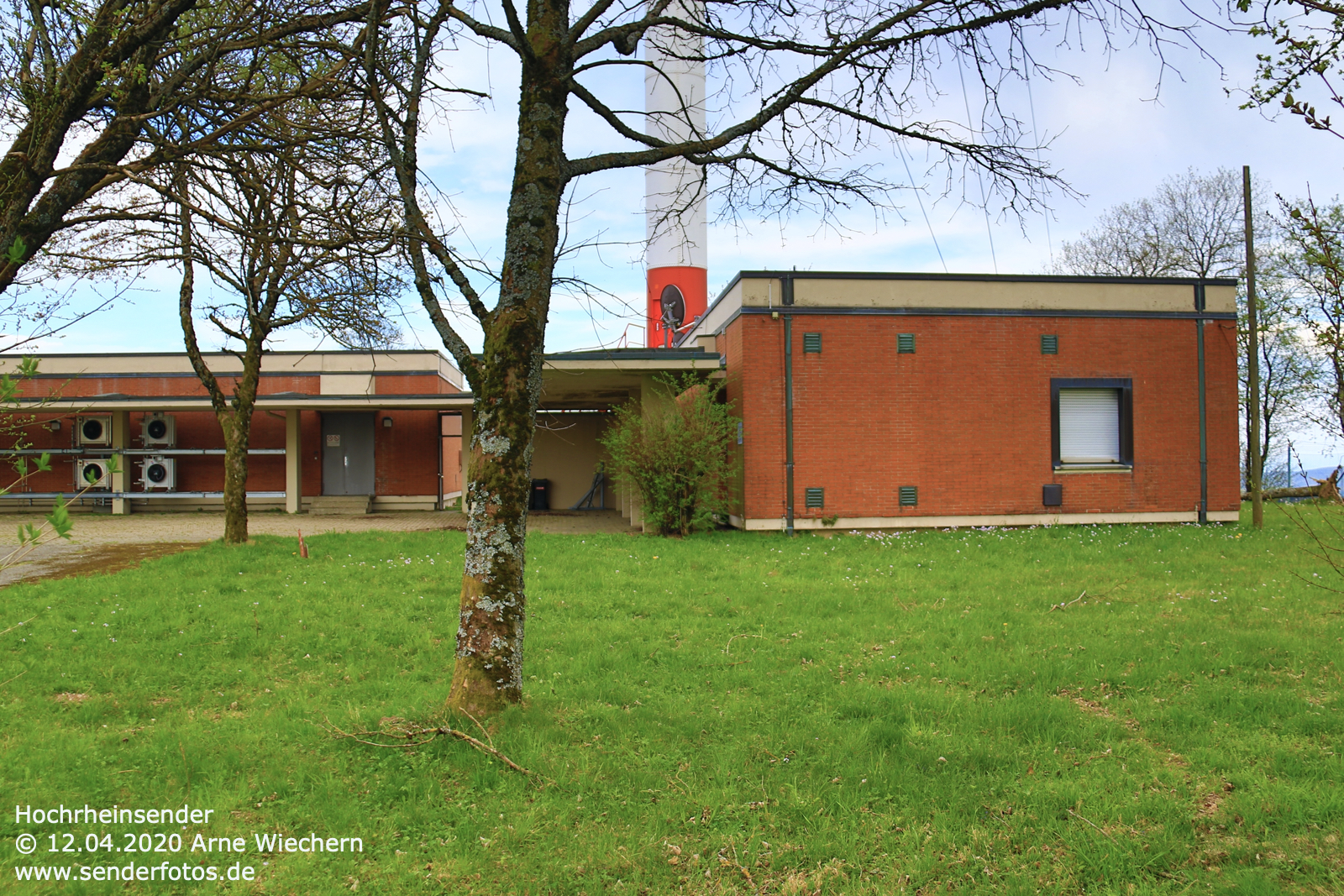

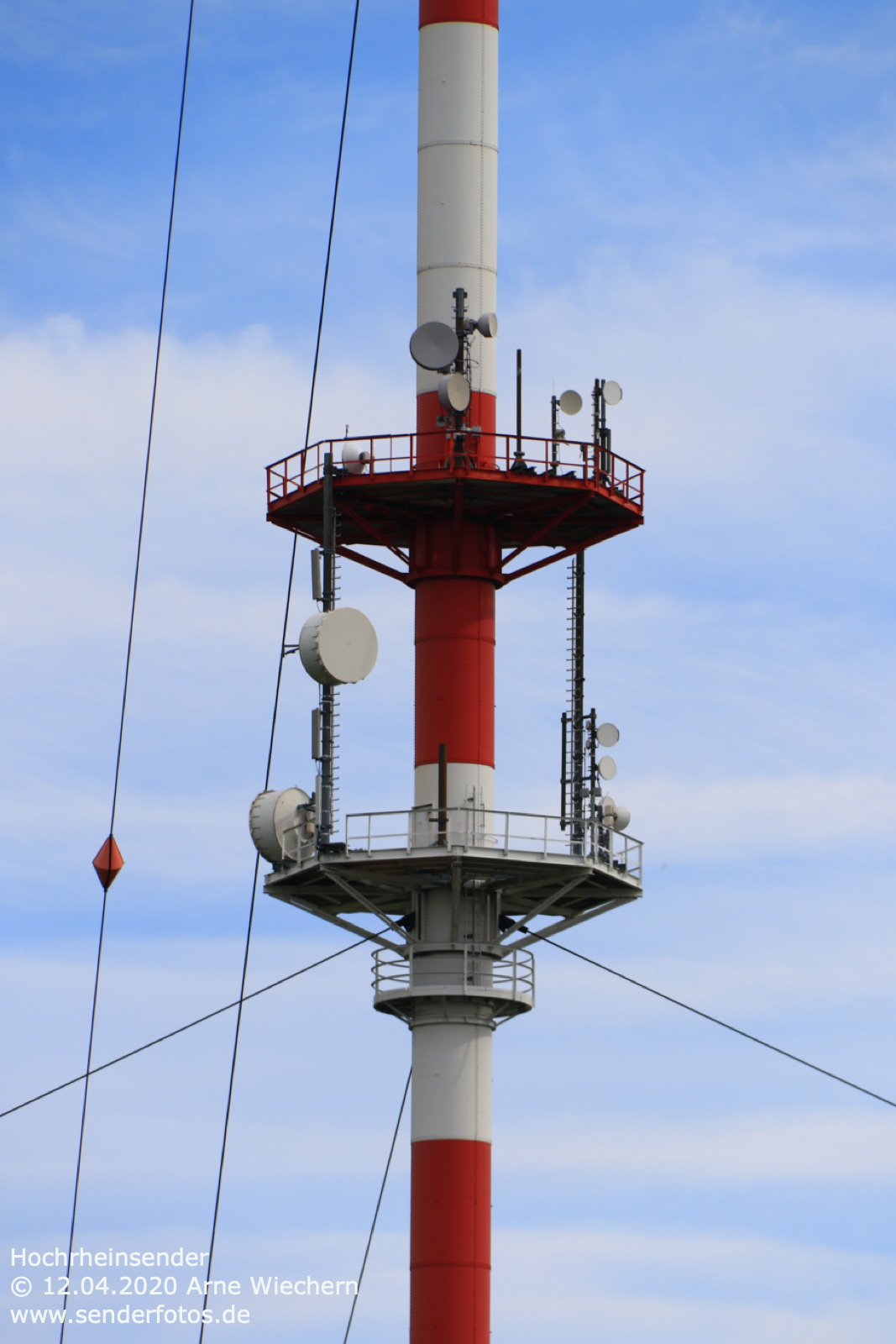

(DFMG)14.04.2020: Der Hochrheinsender (oder Sender Hochrhein) ist ein früherer Grundnetzsender südwestlich der Ortschaft Bergalingen. Der 184 m hohe Stahlrohrmast wurde im Jahr 1966 in einer Höhenlage von etwa 800 m errichtet und übertrug viele Jahre die Fernsehprogramme ZDF (Kanal 39/230 kW) und SWR-Fernsehen (Kanal 52/235 kW) in analogem PAL. Im Juli 2007 wurde die Region auf den digitalen DVB-T-Standard umgestellt. Fortan wurden die Multiplexe ARD digital (Kanal 52/50 kW), ZDF mobil (Kanal 33/50 kW) und SWR regional (Kanal 39/50 kW) übertragen. Am 8. November 2018 sollte der nächste Technologiesprung erfolgen: Der Südwesten Deutschlands wurde auf den Nachfolgestandard DVB-T2 umgestellt – für den Hochrheinsender bedeutete dies im Fernsehbereich allerdings das Aus. Da die Privatsender nicht bereit waren, ihre Multiplexe ebenfalls über diese Anlage auszustrahlen, wollte der öffentlich-rechtlichen Rundfunk die Nutzung des Hochrheinsenders nicht allein finanzieren. Demzufolge ist in der Region ein terrestrisch-digitaler Fernsehempfang heute nicht mehr möglich. Genutzt wird die Anlage heute nur noch zur Übertragung von Hörfunk im DAB+-Modus, Ausgestrahlt wird das DR Deutschland-Multiplex auf Kanal 5C (5 kW).



Größere Karte anzeigen

Waldenburg

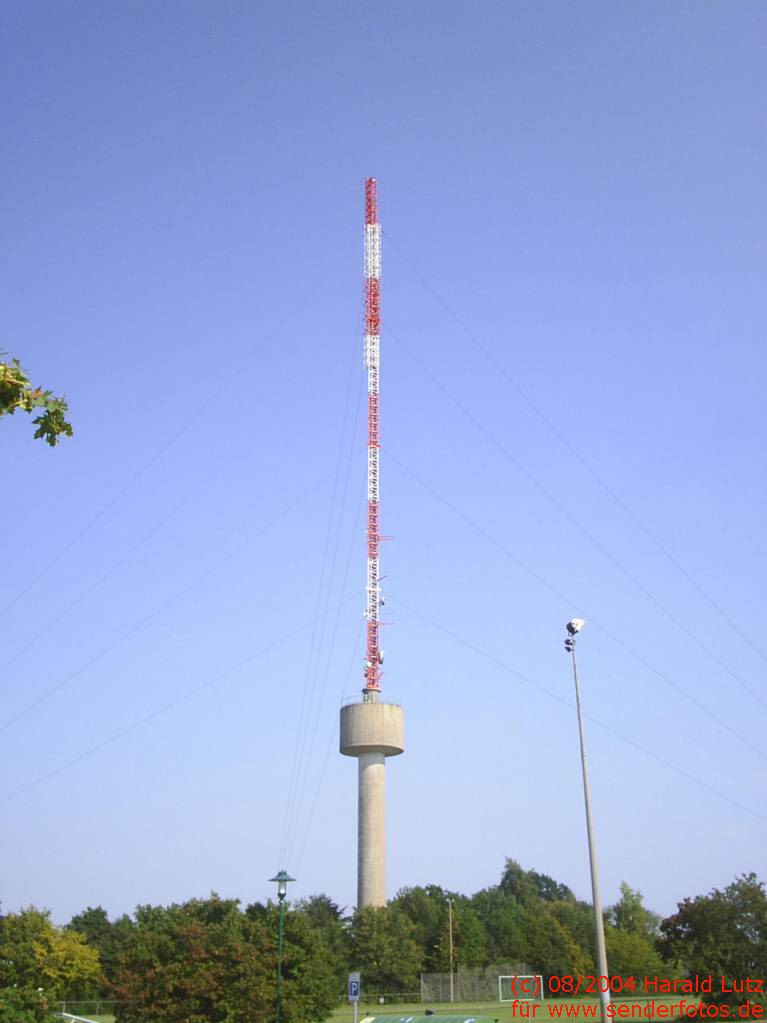

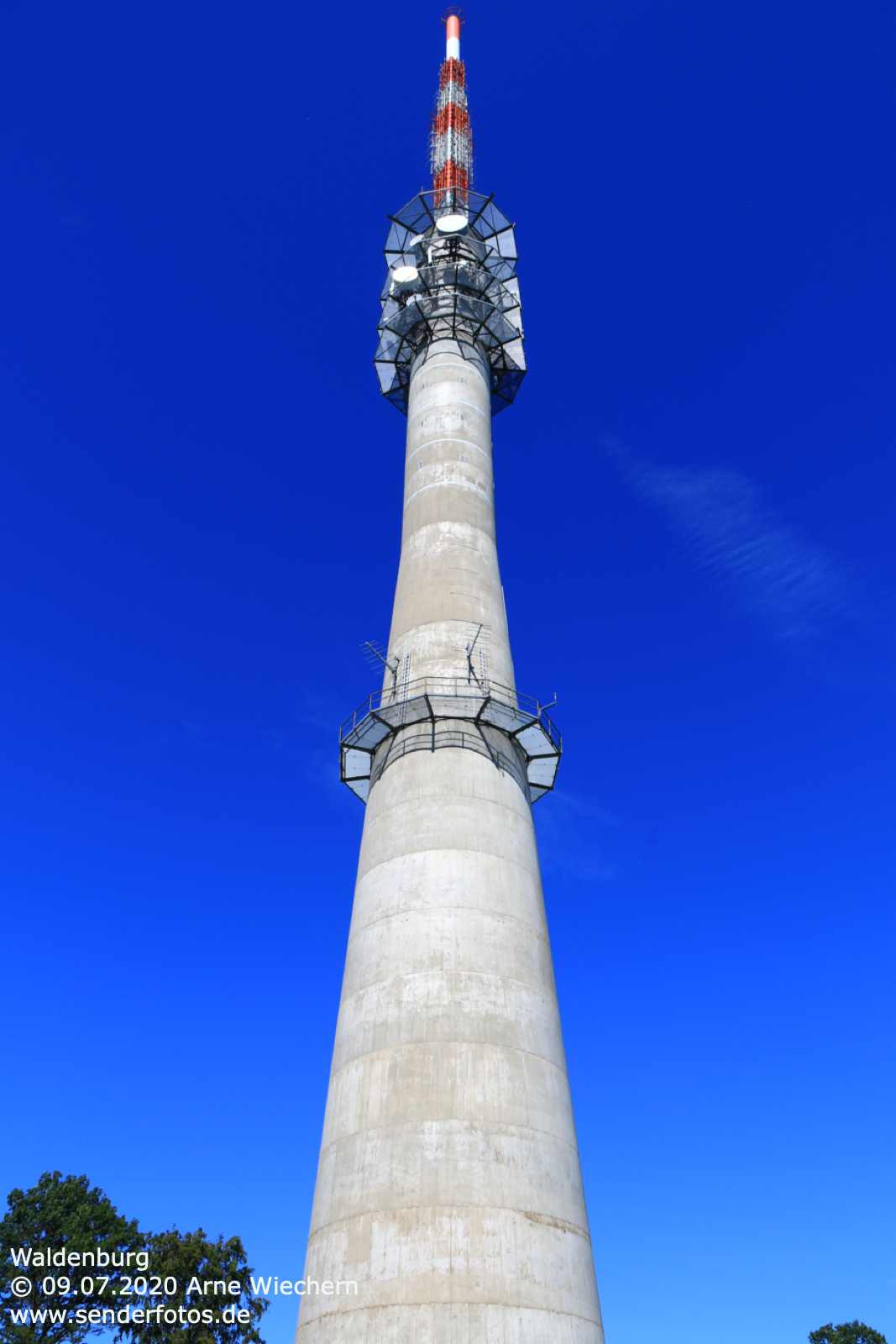

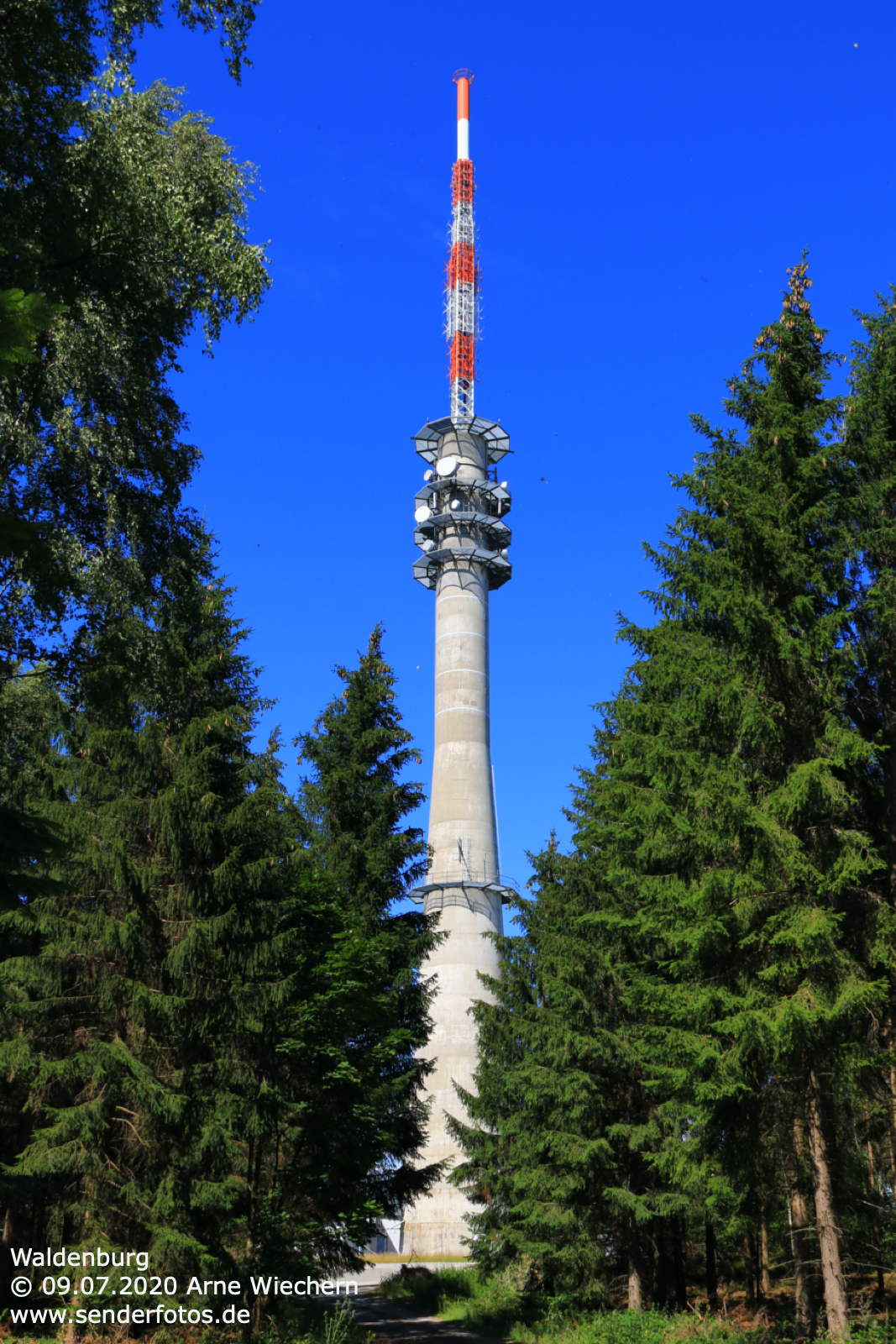

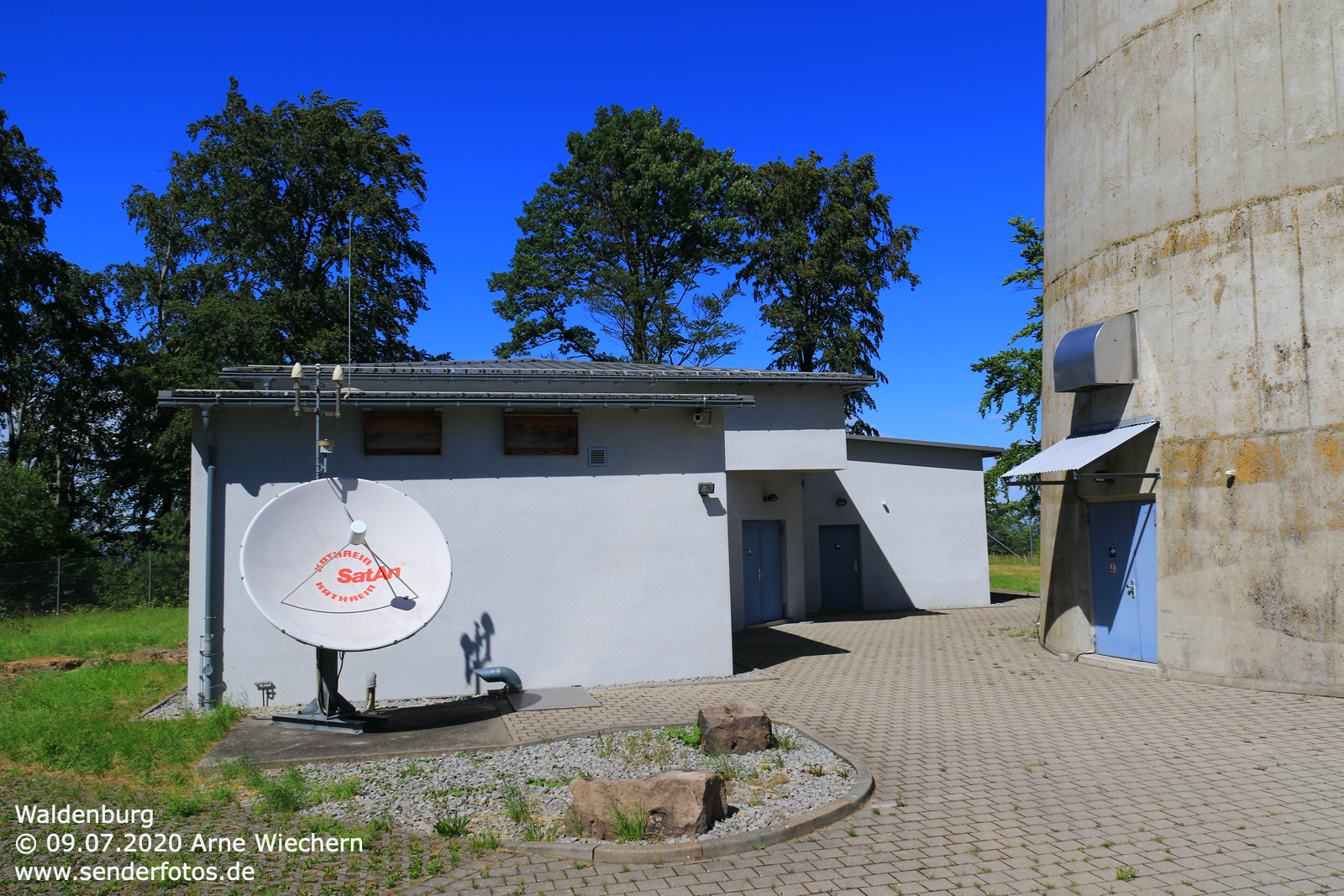

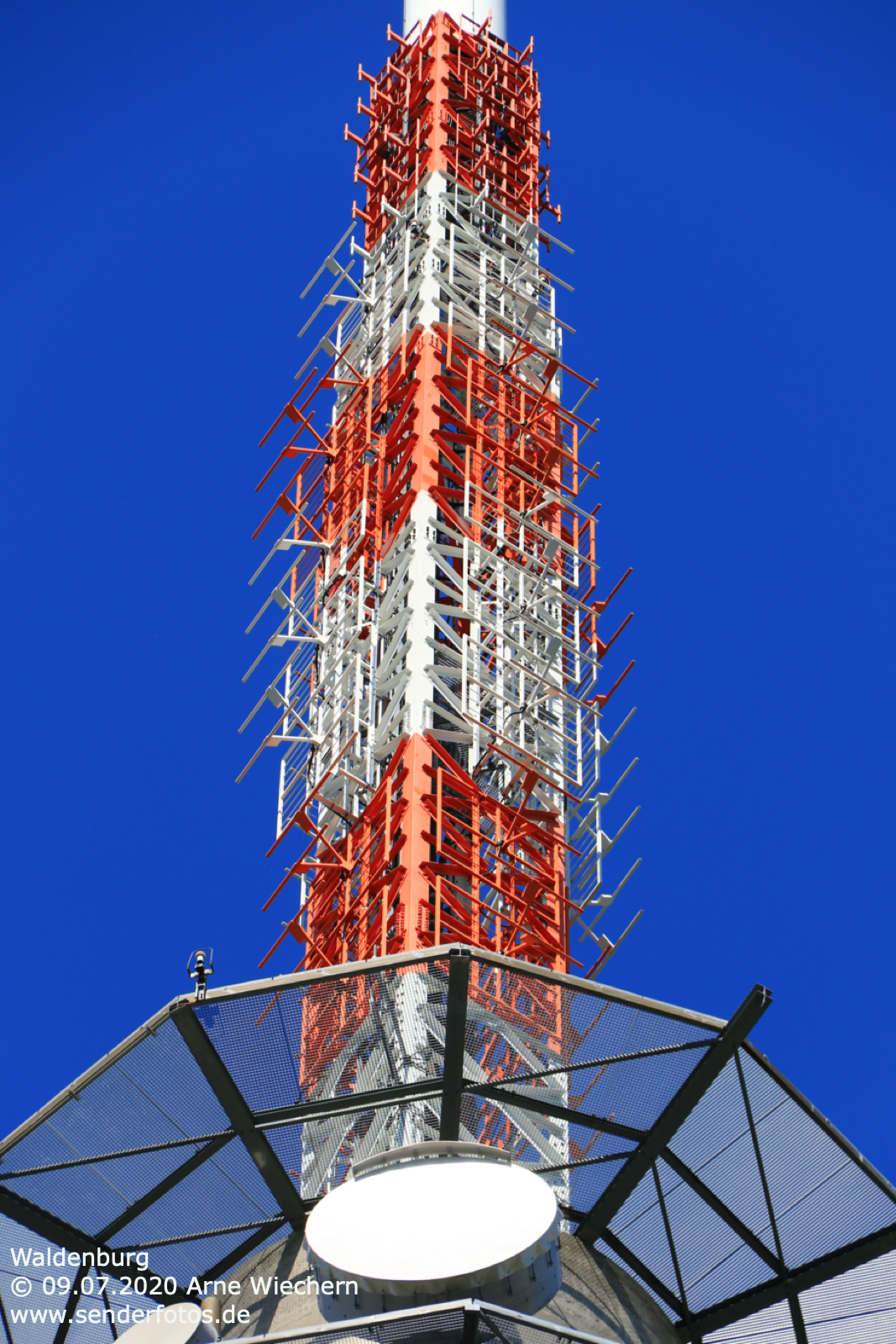

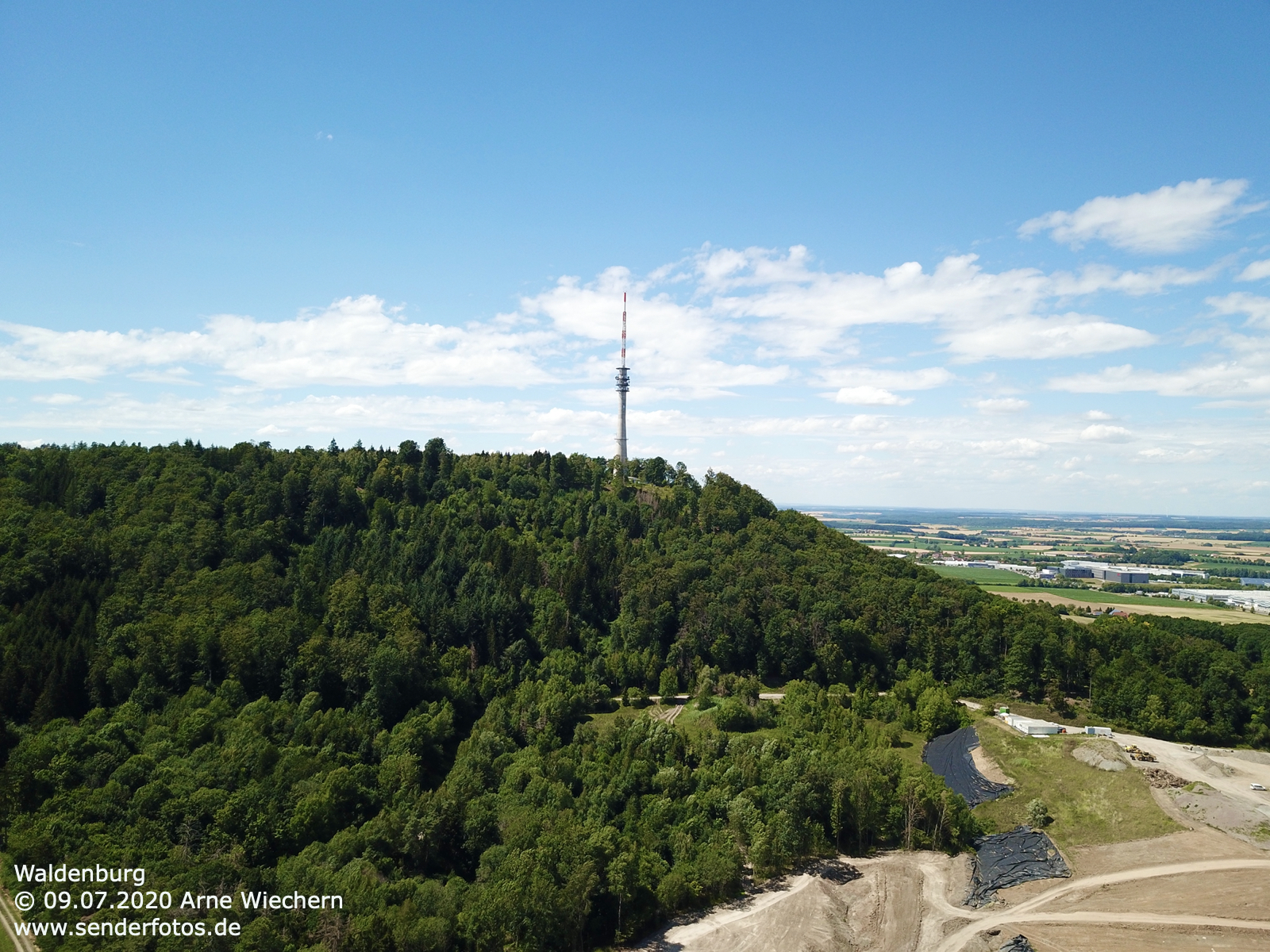

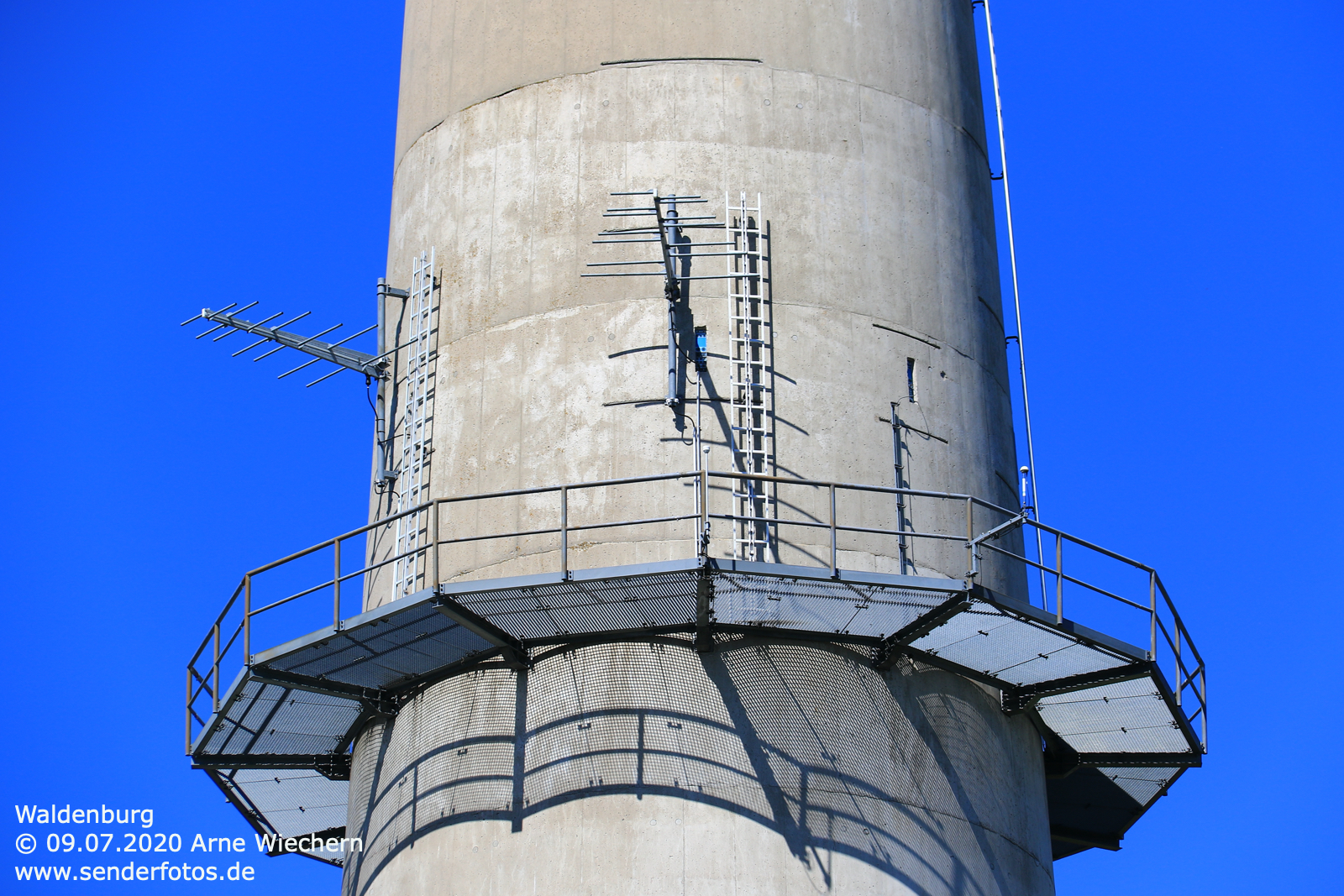

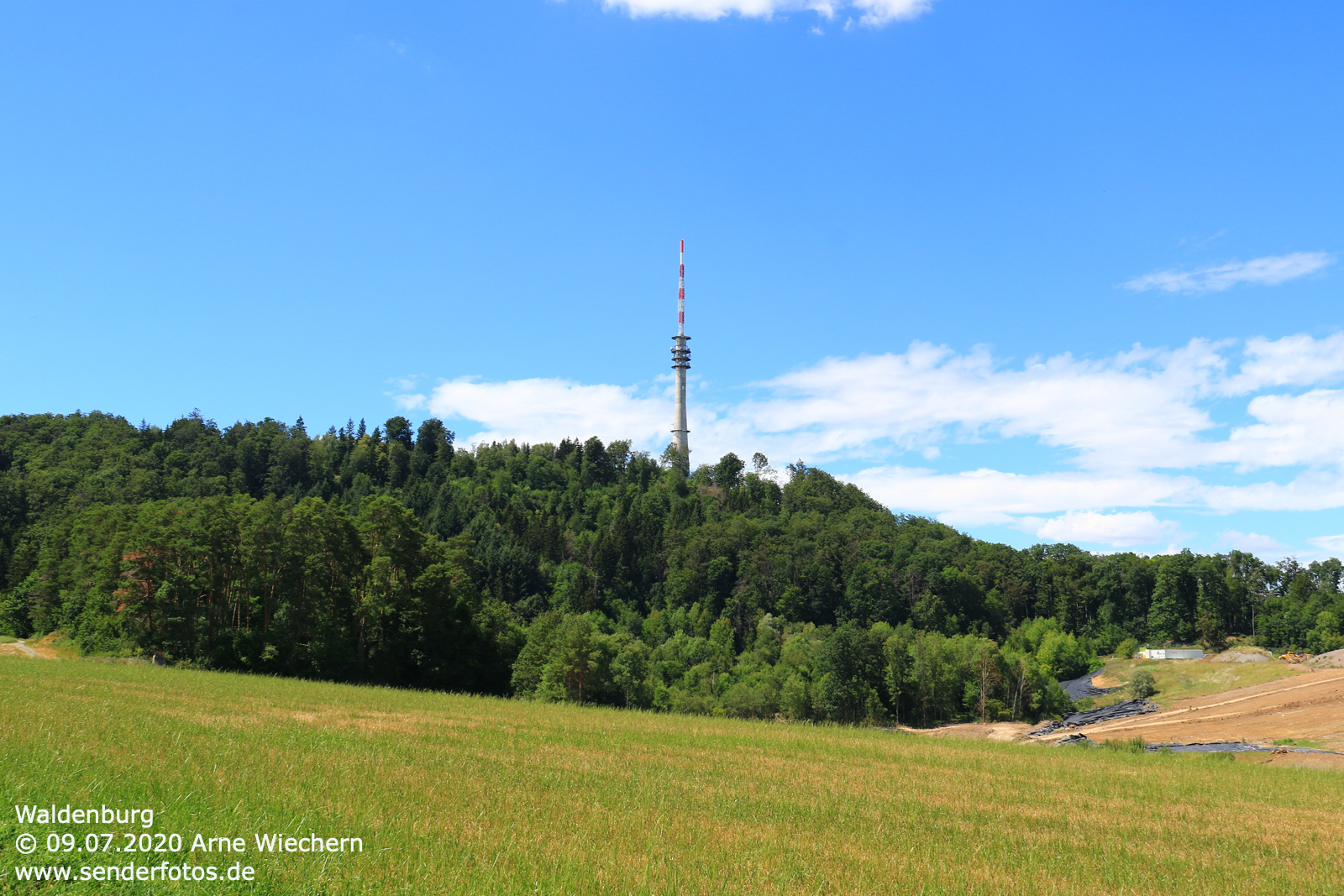

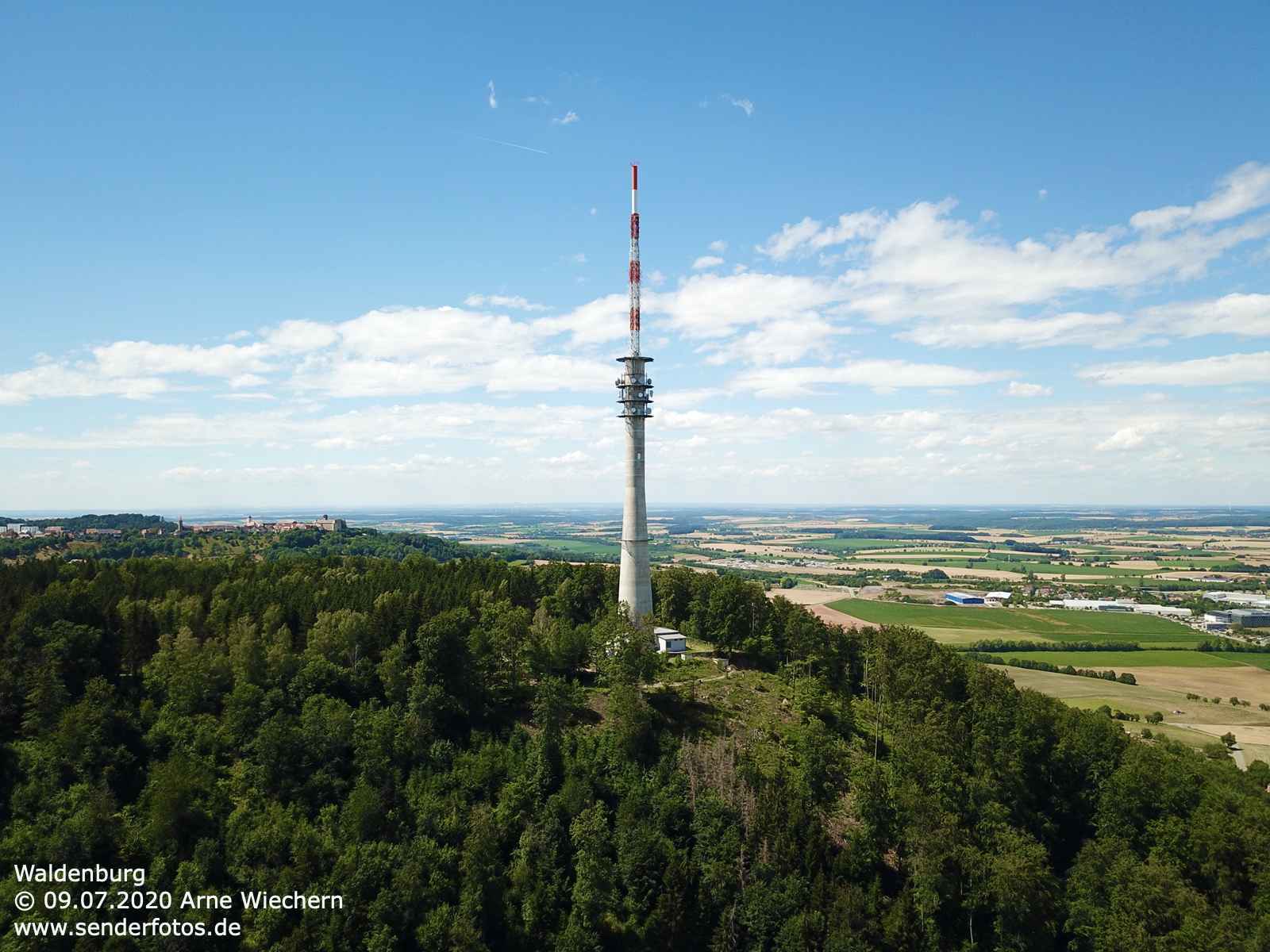

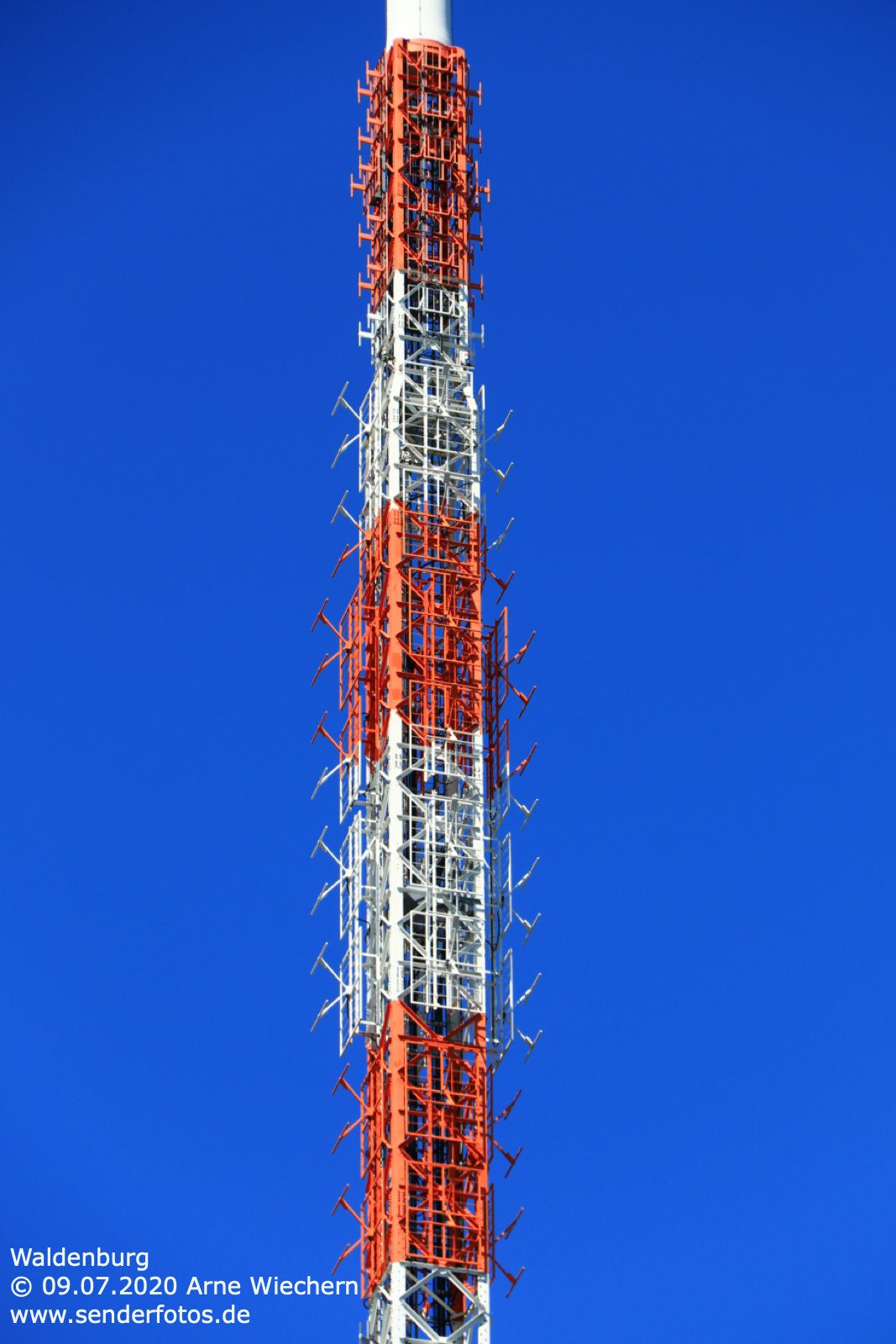

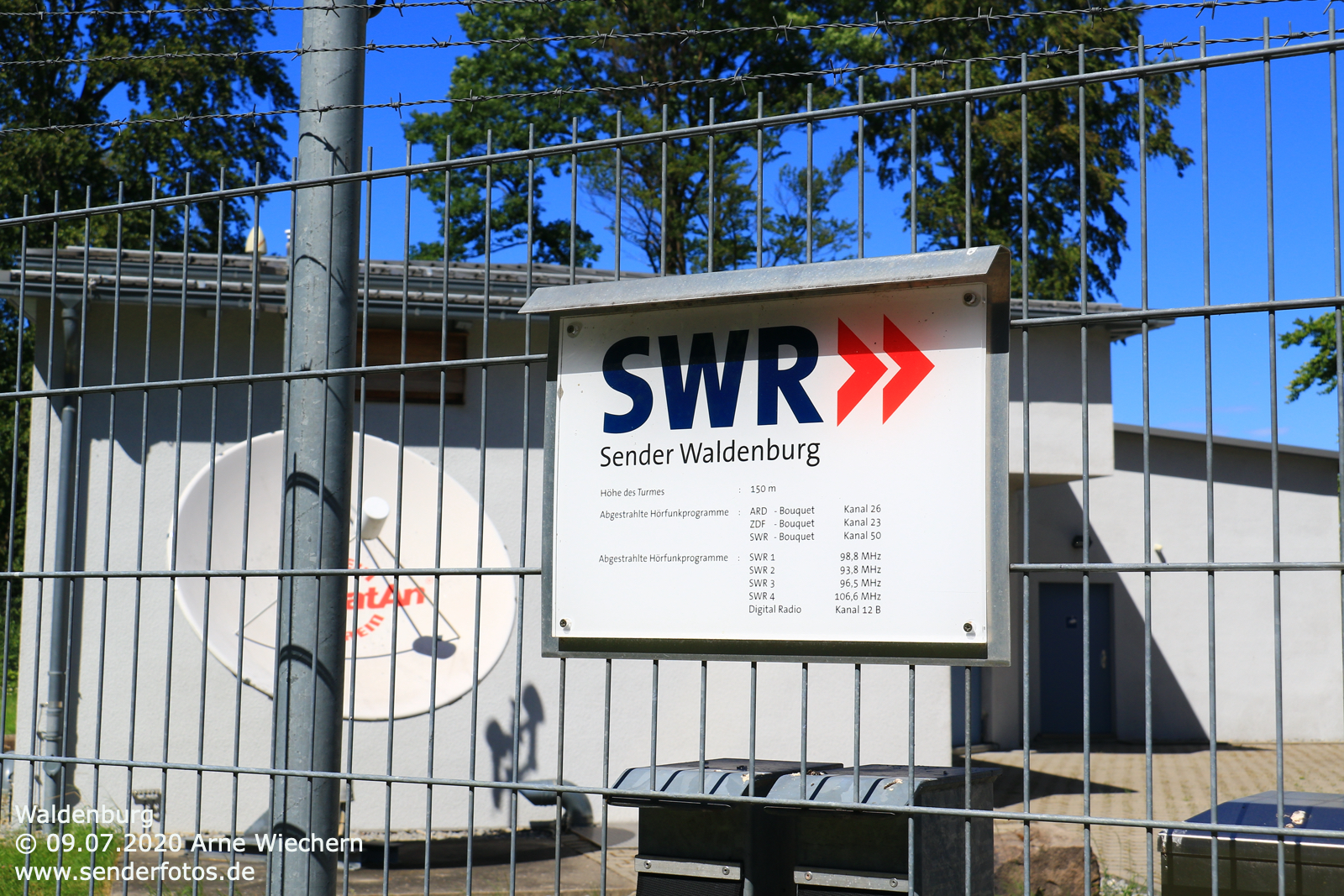

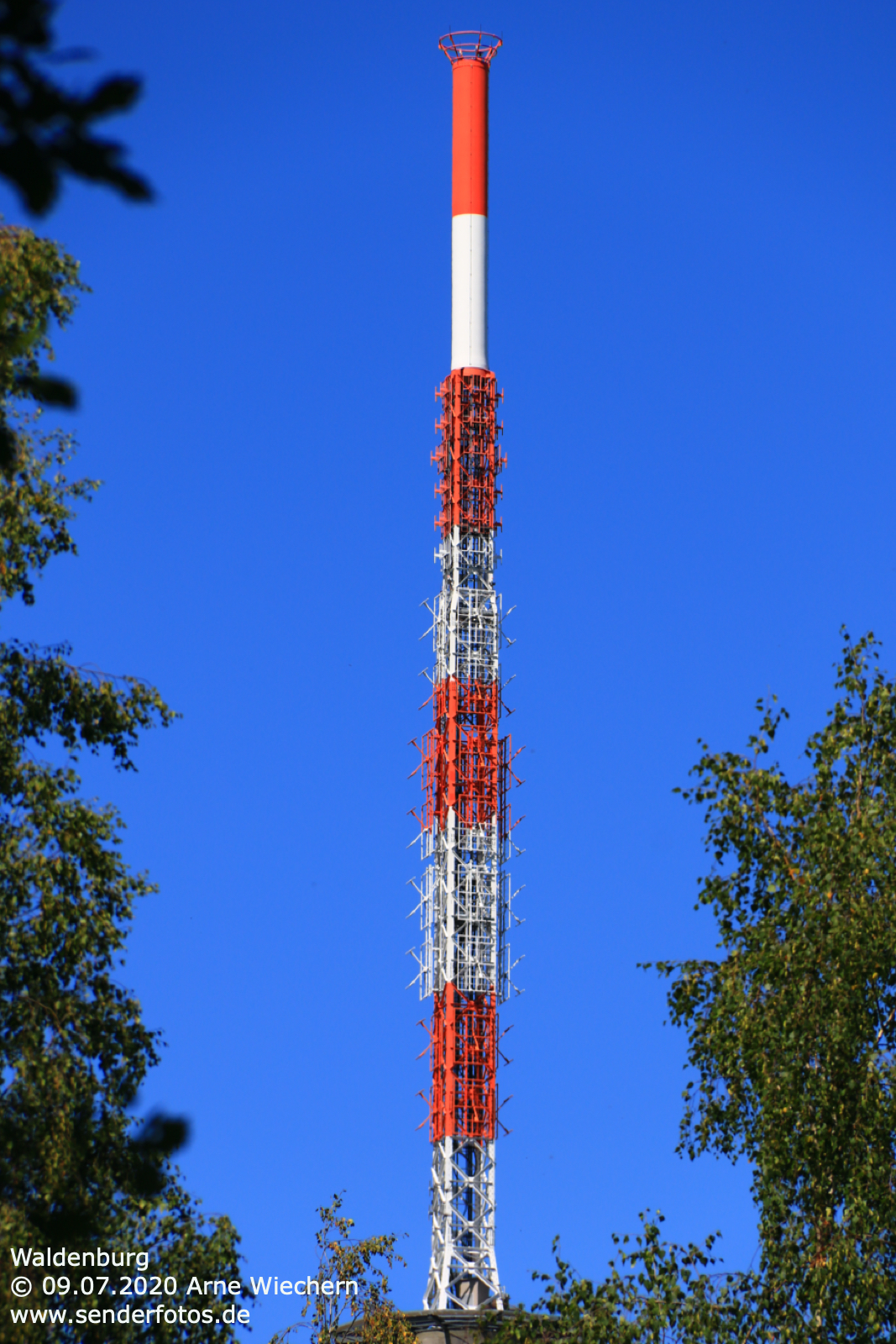

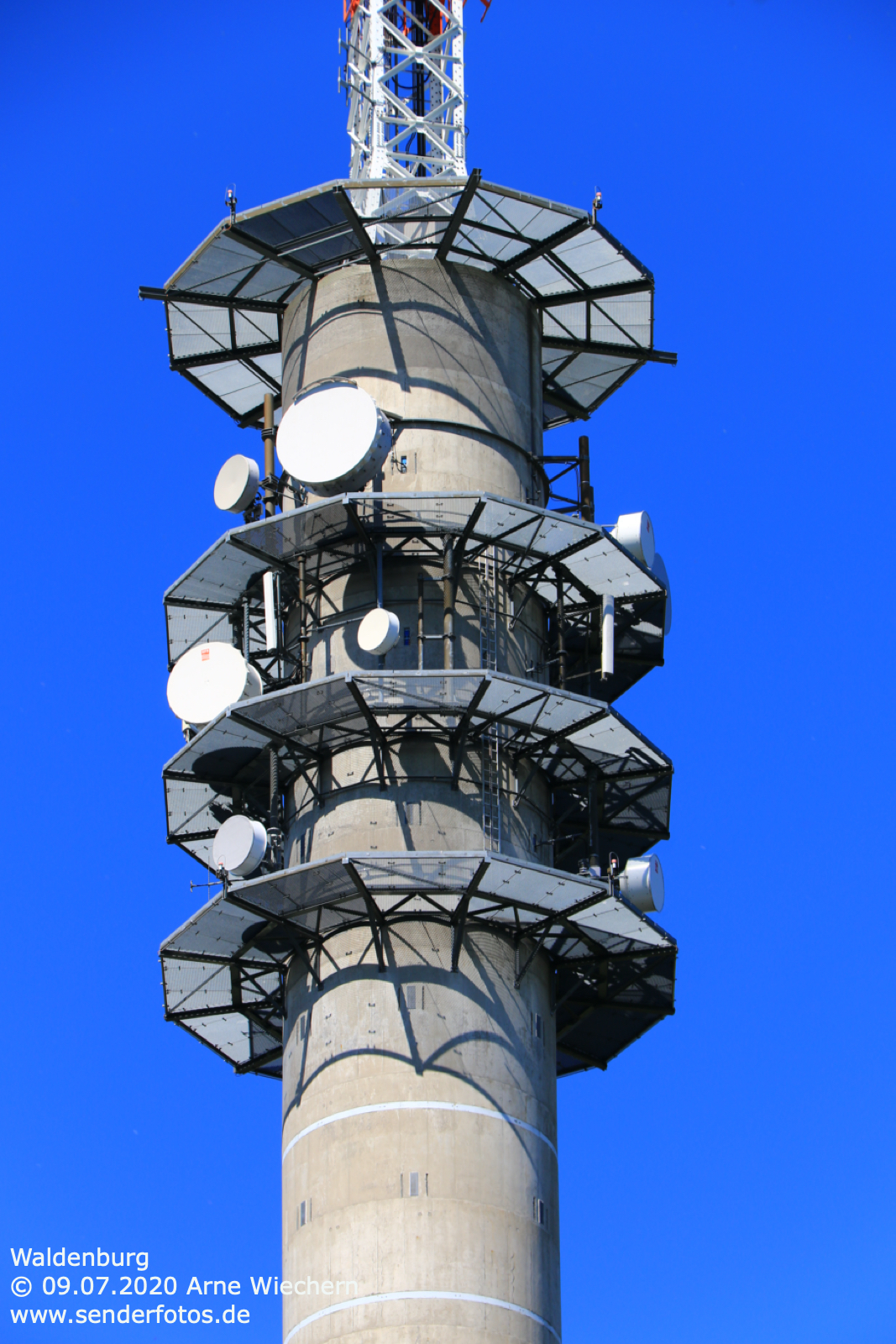

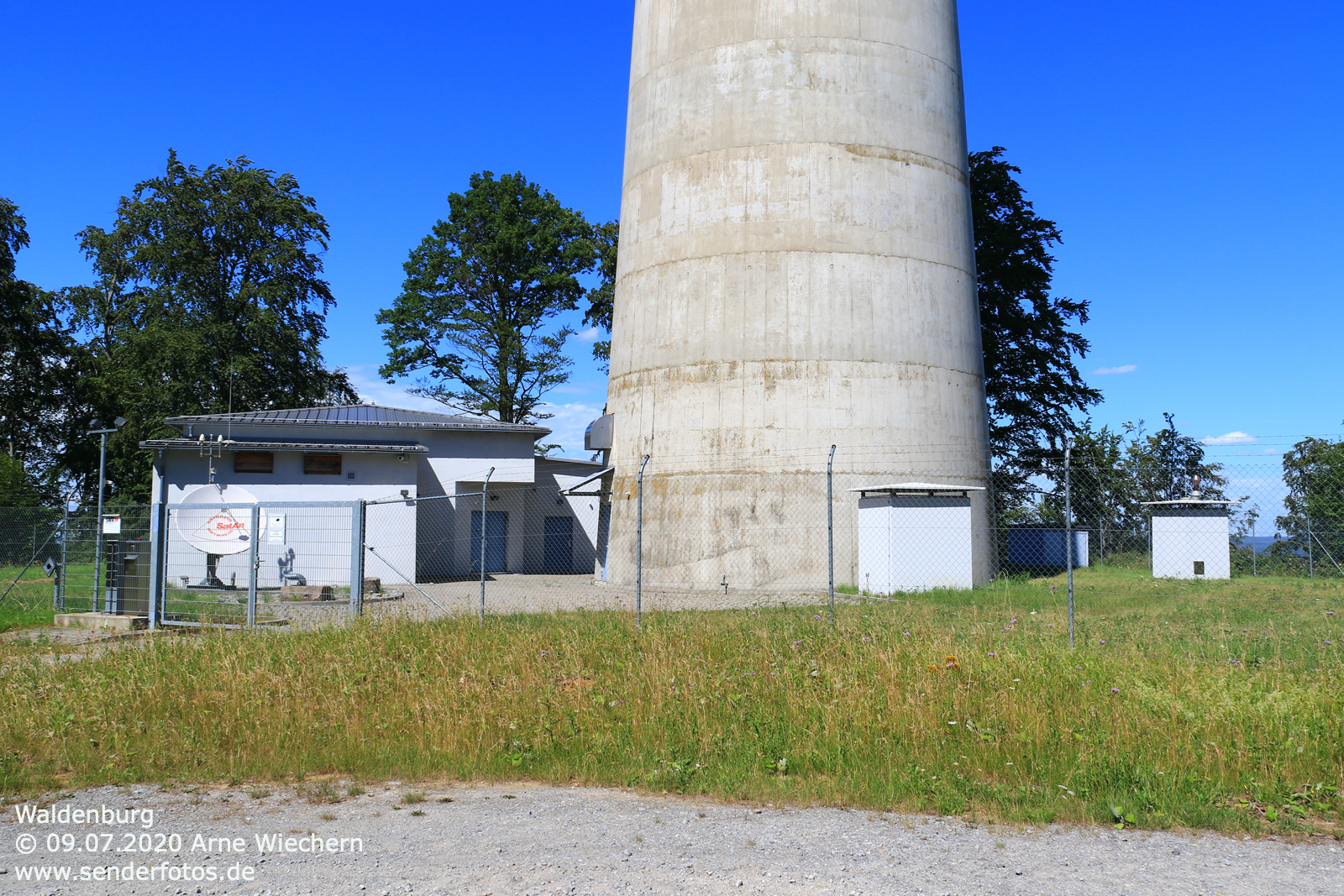

(SWR)10.07.2020: Inmitten der Stadt Waldenburg befand sich von 1959 bis 2009 ein zum Fernsehturm erweiterter Wasserturm, auf dessen Dach ein abgespannter Stahlgittermast aufgesetzt war. Diese Konstruktion hatte eine Gesamthöhe von 145 m, wurde im Jahr 2008 allerdings außer Betrieb genommen – der Stahlgittermast wurde demontiert. Das letzte Bild der Galerie zeigt die frühere Konstruktion. Abgelöst wurde die Sendeanlage durch einen neuen, 150 m hohen Stahlbetonturm mit Stahlgitteraufsatz, der auf dem etwa 3 km weiter östlich gelegenen Friedrichsberg außerhalb der Stadt Waldenburg errichtet wurde. Zugleich wurde der analoge Fernsehsender für „Das Erste“ (Kanal 9/100 kW) durch neue DVB-T-Sender abgelöst. Ausgestrahlt wurden zunächst Im DVB-T-Modus wurden zunächst ausgestrahlt: SWR-Bouquet 1 (Kanal 26/50 kW), SWR-Bouquet 2 (Kanal 50/50 kW) und ZDFmobil-Bouquet (Kanal 23/50 kW). Am 24. Oktober 2018 wurde in den DVB-T2-Modus gewechselt: ARD-SWR-Bouquet (Kanal 32/50 kW), SWR-BW-Bouquet (Kanal 28/50 kW) und ZDFmobil-Bouquet (Kanal 23/50 kW).

Auf UKW senden aus 112 m Höhe folgende Hörfunkprogramme: SWR1 (98,8 MHz/100 kW), SWR2 (93,8 MHz/100 kW), SWR3 (96,5 MHz/100 kW) und SWR4 (106,6 MHz/50 kW).

Im DAB+-Modus ist das SWR BW N-Mux (Kanal 9D/10 kW, anfangs nur 0,75 kW) auf Sendung.


Größere Karte anzeigen

Buchen-Walldürner Straße/Hainstadt

(SWR)08.02.2013: Der ursprüngliche, 53,9 m hohe abgespannte Sendemast wurde zunächst als selbststrahlende Mittelwellen-Sendeantenne genutzt. Das Programm SDR 1 wurde zunächst auf 998 kHz mit 0,2 kW ausgestrahlt. 1978 wechselte man 1413 kHz, in den 80er Jahren auf 1485 kHz. Der Mittelwellensender wurde schließlich im Jahr 1993 stillgelegt. Die UKW-Antennen befinden sich in 44 m Höhe für SWR1 (91,9 MHz/0,1 kW), SWR2 (97,1 MHz /0,1 kW), SWR3 (94,1 MHz/0,05 kW), SWR4 (107,5 MHz/25 kW) und Das Ding (100,6 MHz/0,1 kW). Die Frequenz 107,5 MHz sollte zunächst für Radio Regenbogen am Standort Reisenbach genutzt werden, wogegen der damalige Süddeutsche Rundfunk erfolgreich klagte. Daher kam diese Frequenz am Standort Buchen zum Einsatz – allerdings mit deutlich höherer Leistung, als für die anderen Frequenzen zulässig. Weil hierfür zusätzliche Antennen installiert werden mussten, wurden auch die Abspannungen verstärkt. Die analoge Abstrahlung der ARD wurde mit Start von DVB-T in der Region abgeschaltet. 14.05.2020: Ab 2018 ersetzte der SWR den bisherigen abgespannten Stahlgittermast durch einen freistehenden Stahlgitterturm. Von dessen Spitze wird seit dem 16. April 2019 das DAB+-Multiplex SWR BW N (Kanal 9D/5 kW) ausgestrahlt.



Größere Karte anzeigen

Hühnerberg bei Harburg (Schwaben)

(BR) 25.11.2012: Bereits seit 1952 befinden sich Sendeanlagen des Bayerischen Rundfunks auf dem 570 m hohen Hühnerberg. Von 1952 bis 1965 diente hierzu ein 49 m hoher Stahlfachwerkturm, der heute noch für Richtfunk verwendet wird. Zur Ausstrahlung von Hörfunk und Fernsehen wurde seit 1965 ein 212 m hoher Stahlrohrmast eingesetzt. Die TV-Ausstrahlung der ARD (Kanal 60 / 400 kW) endete im November 2008 mit Inbetriebnahme von DVB-T in dieser Region. Der GFK-Zylinder an der Mastspitze ist seitdem ohne Funktion. Hörfunk wird jedoch weiterhin ausgestrahlt: Bayern 1 (91,9 MHz / 25 kW), Bayern 2 (96,1 MHz / 25 kW), Bayern 3 (99,5 MHz / 25 kW), Bayern Klassik (93,1 MHz / 10 kW), B 5 aktuell (107,6 MHz/11 kW) und hitradio.rt1 Nordschwaben (95,6 MHz / 1 kW). Zudem wird das bayerische DAB+-Paket auf Kanal 12 D (1 kW) ausgestrahlt. 02.04.2014: Am 1. April 2014 ist der bisherige 212 m hohe Stahlrohrmast gesprengt werden. Bis zum September 2014 soll am selben Standort ein neuer Mast entstehen, der dann auch in der Lage ist, neue Antennen für Digitalradio zu tragen. Dazu  wäre der alte Mast nach Auskunft des BR aus statischen Gründen nicht mehr in der Lage gewesen. In der Übergangszeit dient ein 85 m hoher Kran als provisorischer Antennenträger. Die Sendeleistung bleibt auf den am Kranausleger montierten Antennen unverändert. Durch die etwas verringerte Höhe im Vergleich zum Stahlrohrmast kann es in den Randbereichen des Versorgungsgebietes allerdings zu Einschränkungen kommen. 15.05.2020: Die Bilder aus dem Jahr 2018 zeigen den neuen Stahlgittermast, der den Stahlrohrmast ersetzt hat. Im DAB+-Modus wird das Bayern-Multiplex des Bayerischen Rundfunks heute auf Kanal 11D mit 10 kW ausgestrahlt. Hinzu kommen die Multiplexe Obb/Schwaben (Kanal 10A/10 kW) und Augsburg (Kanal 9C/10 kW). Die Leistung des UKW-Senders für B5 aktuell (107,6 MHz) hat sich geändert. Das Programm wird heute mit 20 kW statt mit 11 kW ausgestrahlt.


Größere Karte anzeigen
