Marseille/Grande Etoile

5. November 20235. November 2023 Arne Wiechern Schreib einen Kommentar

(TDF) – 5.11.2023: Auf dem 590 m hohen Berg Grande Etoile nordöstlich von Marseille hat Télédiffusion de France eine große Sendeanlage mit mehreren Masten und Betriebsgebäude errichtet. Eine Vielzahl von Hörfunkprogrammen wird mit teils hoher Sendeleistung ausgestrahlt.

Im UKW-Bereich sind dies: RFM Provence (89,2 MHz/10 kW), Dialogue RCF (89,6 MHz/4 kW), France Inter (91,3 MHz/398 kW), Radio STAR (92,3 MHz/4 kW), M Radio Méditerranée (93,4 MHz/4 kW), France Maghreb 2 (93,8 MHz/4 kW), France Musique (94,2 MHz/398 kW), Sud Radio (95,1 MHz/4 kW), France Culture (99,0 MHz/398 kW), Fun Radio (99,7 MHz/4 kW), RTL (101,4 MHz/ 10 kW), Diva FM (101,8 MHz/0,5 kW), Europe 2 Marseille/Toulon (102,3 MHz/10 kW), France Bleu Provence (103,6 MHz/200 kW), RMC (104,3 MHz/10 kW), Europe 1 (104,8 MHz/10 kW), RTL2 Marseille (106,8 MHz/4 kW) und Radio Maritima (107,2 MHz/4 kW).

Im DAB+-Bereich senden folgende Multiplexe: Marseille 7A (Kanal 7A/10 kW) und Marseille 5B (Kanal 5B/10 kW).

Für den Fernsehbereich wird der DVB-T-Modus genutzt: R1 Marseille (Kanal 23/100 kW), R2 (Kanal 38/100 kW), R3 (Kanal 30/32 kW), R4 (Kanal 35/100 kW), R6 (Kanal 26/100 kW) und R7 (Kanal 29/100 kW.

<span data-mce-type="bookmark" style="display: inline-block; width: 0px; overflow: hidden; line-height: 0;" class="mce_SELRES_start"></span>
Größere Karte anzeigen

Wien/Kahlenberg

27. Februar 202327. Februar 2023 Arne Wiechern Schreib einen Kommentar

(ORS) – 27.02.2023: Der Wiener Grundnetzsender befindet sich in einer Höhenlage von 484 m. Der Mast wurde im Jahr 1974 erbaut und hat eine Gesamthöhe von 165 m – Betriebsräume befinden sich in einer Höhe von 26 m und 70 m. Im UKW-Bereich sind heute folgende Programm auf Sendung: Ö1 (92,0 MHz/100 kW), Radio Wien (89,9 MHz/100 kW), Radio Niederösterreich (97,9 MHz/100 kW), Radio Burgenland (94,7 MHz/3 kW), Hitradio Ö3 (99,9 MHz/100 kW), FM4 (103,8 MHz/100 kW), kronehit (105,8 MHz/100 kW) und Radio Austria (102,5 MHz/10 kW). Seit dem 28. Mai 2019 ist zudem ein DAB+-Mux auf Sendung: DAB+ Austria (Kanal 5D/11 kW). Fernsehsignale werden im DVB-T2-Modus ausgestrahlt: MUX A (Kanal 24/80 kW), MUX B (Kanal 34/80 kW), MUX C (Kanal 41/5 kW), MUX D (Kanal 36/63 kW), MUX E (Kanal 60/63 kW) und MUX F (Kanal 53/63 kW).

&amp;lt;span data-mce-type=“bookmark“ style=“display: inline-block; width: 0px; overflow: hidden; line-height: 0;“ class=“mce_SELRES_start“&amp;gt;&amp;lt;/span&amp;gt;
Größere Karte anzeigen

Säntis

14. Januar 202314. Januar 2023 Arne Wiechern Schreib einen Kommentar

(Swisscom Broadcast) – 14.01.2023: Die Sendeanlage auf dem Säntis besteht aus einem 123 m hohen Stahlbetonturm in einer Höhenlage von 2501 m über NN. Der aktuelle Turm wurde in den Jahren 1995 bis 1997 errichtet und ist seit 1998 in Betrieb. Seine Antenne ist mit glasfaserverstärktem Kunststoff umhüllt und kann beheizt werden, um Eisfall zu verhindern. Die heutige Anlage ersetzte einen nur 18 m hohen Vorgängerbau aus dem Jahr 1956. Da in der Schweiz heute terrestrisch bis auf Ausnahmefälle keine TV-Signale mehr ausgestrahlt werden, dient der Sender Säntis dem Hörfunk. Auf UKW sind dies folgende Programme: Radio SRF1 (101,5 MHz), Radio SRF2 Kultur (95,4 MHz), Radio SRF 3 (105,6 MHz), RTS La Première (99,9 MHz) und Rete Uno (107,8 MHz). Die Leistung jeder UKW-Sendeanlage beträgt 60 kW. Hinzu kommen zwei DAB+-Multiplexe: SwissMediaCast (Kanal 7D/28,5 kW) und SRG SSR (Kanal 12C/41,7 kW). Am 3. Juni 2019 wurde das DVB-T-Bouquet der SRG (Kanal 34/4 kW) abgeschaltet.

Hohenpeißenberg

11. November 202211. November 2022 Arne Wiechern Schreib einen Kommentar

(DFMG) – 11.11.2022: Der Sender Hohenpeißenberg befindet sich in einer Höhenlage von 936 m ü. NN. . Der 1978 errichtete und 158,76 m hohe Turm befindet sich nicht im Eigentum des Bayerischen Rundfunks sondern der Deutschen Funkturm GmbH. Auf dem Gelände des Turms befindet sich Deutschlands größte Blitzmessstation. Hierzu wurden durch die Münchner Universität der Bundeswehr an der Turmspitze Messinstrumente installiert. Auf dem Plateau des Hohen Peißenberges gab es bereits vor der Inbetriebnahme eine Sendeanlage. Der Sendemast war 1950 in Betrieb genommen und im September 1978 abgerissen worden.

Ausgestrahlt werden heute folgende Hörfunkprogramme im UKW-Bereich: Bayern 1 Oberbayern (92,8 MHz/12,5 kW), Bayern 2 Südbayern (94,2 MHz/12,5 kW), Radio Oberland (97,5 MHz/0,1 kW), Bayern 3 (99,2 MHz/12,5 kW), BR Klassik (104,8 MHz/12,5 kW) und Antenne Bayern (103,8 MHz/25 kW). Koordiniert ist außerdem die Frequenz 94,7 MHz mit 0,05 kW).

Im DAB+-Bereich werden folgende Multiplexe ausgestrahlt: BAYERN (Kanal 11D/10 kW), Oberbay/Schwaben (Kanal 10A/10 kW) und Oberbayern Süd (Kanal 7A/10 kW).

Im Fernsehbereich werden im DVB-T2-Modus folgende Bouquets ausgestrahlt: BR1 HD (Kanal 45/50 kW), BR2 HD (Kanal 46/50 kW) und ZDF HD (Kanal 40/50 kW),

&lt;span data-mce-type=“bookmark“ style=“display: inline-block; width: 0px; overflow: hidden; line-height: 0;“ class=“mce_SELRES_start“&gt;&lt;/span&gt;
Größere Karte anzeigen

Besançon/Fort de Brégille

23. Oktober 202223. Oktober 2022 Arne Wiechern Ein Kommentar

23.10.2022: Dieser stadtnahe Standort südöstlich der Altstadt von Besançon dient der Ausstrahlung einer Vielzahl von Hörfunkprogrammen im UKW-Bereich: Fun Radio (90,6 MHz/0,5 kW), Rire et Chansons (91,0 MHz/1 kW), Jazz Radio (92,4 MHz/0,5 kW), Mouv‘ (93,5 MHz/1 kW), Radio Classique (94,2 MHz/0,5 kW), Radio BIP (96,9 MHz/1 kW), RFM (98,1 MHz/1 kW), Radio Shalom Bourgogne (99,5 MHz/0,5 kW), Virgin Radio Besançon (100,4 MHz/1 kW), RTL (104,0 MHz/1 kW), France Info (104,4 MHz/0,5 kW), Europe 1 (104,9 MHz/1 kW), RTL2 (106,0 MHz /1 kW) und RadioStar (106,6 MHz/1 kW).

Hinzu kommen als Füllsender für den Fernsehbereich folgende DVB-T-Multiplexe: R1 Franche-Comté (Kanal 43/0,011 kW), R2 (Kanal 44/0,011 kW), R3 (Kanal 32/0,011 kW), R4 (Kanal 23/0,011 kW), R6 (Kanal 47/0,011 kW) und R7 (Kanal 26/0,026 kW).

Nur wenige Meter entfernt befindet sich die Sendeanlage Besançon/Fort de Brégille 2, von der weitere UKW-Programme abgestrahlt werden.

&amp;amp;amp;lt;span data-mce-type=“bookmark“ style=“display: inline-block; width: 0px; overflow: hidden; line-height: 0;“ class=“mce_SELRES_start“&amp;amp;amp;gt;&amp;amp;amp;lt;/span&amp;amp;amp;gt;
Größere Karte anzeigen

Besançon/Montfaucon

23. Oktober 202223. Oktober 2022 Arne Wiechern Schreib einen Kommentar

23.10.2022: Die Sendeanlage im Südosten der Stadt Besançon dient im UKW-Bereich der Ausstrahlung der Radio France-Hörfunkprogramme: France Culture (89,3 MHz/10 kW), France Musique (95,0 MHz/10 kW), France Inter (98,7 MHz/10 kW) und France Bleu Besançon (102,8 MHz/10 kW). Die Sendeantenne ist in einer Höhe von 80 m montiert. Hinzu kommen im TV-Bereich folgende DVB-T-Multiplexe: R1 Franche-Comté (Kanal 43/25 kW), R2 (Kanal 44/25 kW), R3 (Kanal 32/25 kW), R4 (Kanal 23/25 kW), R6 (Kanal 47/25 kW) und R7 (Kanal 26/25 kW).

&lt;span data-mce-type=“bookmark“ style=“display: inline-block; width: 0px; overflow: hidden; line-height: 0;“ class=“mce_SELRES_start“&gt;&lt;/span&gt;
Größere Karte anzeigen

Trier/Petrisberg

25. März 202125. März 2021 Arne Wiechern Schreib einen Kommentar

(DFMG) – 25.03.2021: Antennenträger auf dem Trierer Petrisberg ist ein 132 m hoher Stahlbetonturm – ausgestrahlt werden sowohl Hörfunkprogramme im UKW- und DAB+-Modus wie auch Fernsehprogramme auf DVB-T2. Die UKW-Sender haben eine eher schwache Sendeleistung: Cityradio Trier (88,4 MHz/0,3 kW), DLF Kultur (94,3 MHz/0,2 kW), RPR.1 Trier (102,9 MHz/0,1 kW), Rockland Radio (105,8 MHz/0,1 kW) und big FM (106,4 MHz/0,1 kW). Leistungsstärker sind die DAB+-Ausstrahlungen: DR Deutschland (Kanal 5C/2,5 kW) und Antenne DE (Kanal 9B/2,5 kW). Der DAB+-Multiplex des SWR wird vom Sender Trier/Markusberg ausgestrahlt.

Folgende DVB-T2-Multiplexe sind auf Sendung: SWR1 HD (Kanal 48/10 kW), SWR2 HD (Kanal 46/10 kW), ZDF HD (Kanal 37/10 kW), freenet1-rhn (Kanal 35/10 kW), freenet2-rlphes (Kanal 44/10 kW) und freenet 3 (Kanal 40/10 kW).

Mulhouse/Belvédère

25. März 202125. März 2021 Arne Wiechern Schreib einen Kommentar

25.03.2021: Der 194 m hohe Sendeturm auf dem Berg Belvédère südöstlich der Stadt Mulhouse wurde im Jahr 1997 errichtet. Die Struktur ist nach dem Eiffelturm in Paris das zweithöchste, nicht abgespannte Bauwerk in Frankreich. An diesem Standort befand sich bereits seit 1950 eine Sendeanlage, die zunächst 165, später 187 m hoch war. Der aktuelle Turm sollte sogar auf bis zu 250 m erhöht werden. Der Plan scheiterte jedoch an Einsprüchen der Anwohner. Ausgestrahlt werden insgesamt 18 Hörfunkprogramme auf UKW mit einem Leistungsspektrum zwischen 1 und 100 kW, wobei nur die Programme France Culture (88,6 MHz), France Musique (91,6 MHz), France Inter (95,7 MHz), France Bleu Alsace (102,6 MHz) und France Info (105,5 MHz) mit der maximalen Leistung ausgestrahlt werden. Im TV-Bereich kommen sechs Multiplexe im DVB-T-Modus hinzu, die über eine Leistung von 100 kW verfügen. Frühere Ausstrahlungen in analogem SECAM hatten eine Sendeleistung von bis zu 780 kW.

&lt;span data-mce-type=“bookmark“ style=“display: inline-block; width: 0px; overflow: hidden; line-height: 0;“ class=“mce_SELRES_start“&gt;&lt;/span&gt;
Größere Karte anzeigen

Schnee-Eifel (Prüm)

3. August 20203. August 2020 Arne Wiechern Ein Kommentar

(DFMG) – 03.08.2020: Der Sender Schnee-Eifel wurde im Jahr 1965 errichtet und befindet sich auf dem Berg Schwarzer Mann in einer Höhenlage von 690 m nahe der belgischen Grenze. Der abgespannte Stahlrohrmast hatte anfänglich eine Höhe von 223 m, wurde im Jahr 2010 nach der Einstellung der Ausstrahlung von Fernsehprogrammen allerdings auf 105 m gekürzt. Seitdem wird nur noch das Hörfunkprogramm des Deutschlandfunks (95,5 MHz/0,05 kW) ausgestrahlt. Bis zur Einführung von DVB-T in der Region am 12. November 2008 diente der Sender Schnee-Eifel als Grundnetzsender für das ZDF (Kanal 30/195 kW) und SWR Fernsehen (Kanal 40/182 kW).

Größere Karte anzeigen

Eifel (Daun/Scharteberg)

3. August 20203. August 2020 Arne Wiechern Schreib einen Kommentar

(SWR) – 03.08.2020: Der Sender Eifel auf dem Scharteberg nordwestlich der Stadt Daun ist mit seinem 302 m hohen Mast das höchste Bauwerk in Rheinland-Pfalz. Zum Einsatz kommt ein 1985 errichteter, abgespannter Stahlfachwerkmast, der einen älteren, 160 m hohen, ebenfalls abgespannten Mast ersetzt hat. Wegen Empfangsproblemen in abgeschatteten Tälern hatte sich der damalige SWF entschieden, den Neubau deutlich höher auszuführen. Auf UKW werden folgende Programme ausgestrahlt: SWR1 RP (91,1 MHz/8 kW), SWR3 (98,5 MHz/8 kW), SWR4 RP (93,6 MHz/8 kW), RPR.1 (102,1 MHz/20 kW) und bigFM (106,6 MHz/9,5 kW). Im DAB+-Modus senden folgende Multiplexe: DR Deutschland (Kanal 5C/4 kW, 5 kW wären zulässig) und Digital Radio Südwest mit SWR- und privaten Programmen (Kanal 11A/4 kW). Im Fernsehbereich werden im DVB-T2-Modus folgende Bouquets ausgestrahlt: ARD digital (Kanal 48/50 kW), ARD regional (Kanal 46/50 kW) und ZDFmobil (Kanal 37/50 kW). Bis zum 28. November 2018 erfolgte die Ausstrahlung noch im DVB-T-Modus: ARD digital (Kanal 46/50 kW), ARD regional (Kanal 48/50 kW) und ZDFmobil (Kanal 30/50 kW). Bis zum 12. November 2008 wurde lediglich ein Fernsehprogramm in analogem PAL ausgestrahlt: Das Erste (Kanal 23/20 kW).

Haardtkopf

3. August 20203. August 2020 Arne Wiechern Ein Kommentar

(SWR) – 03.08.2020: Auf dem 658 m hohen Berg Haardtkopf im Hunsrück befindet sich etwa 500 m südwestlich des Gipfels seit 1952 eine Sendeanlage des SWR. Zunächst wurde ein abgespannter Fachwerkmast verwendet, der als Besonderheit einen zusätzlich an der obersten Plattform abgespannten Glasfaser-Zylinder für die TV-Antenne trug. In den Jahren 2018 bis 2019 wurde unmittelbar neben diesem Mast ein neuer, 136 m hoher Stahlfachwerktum errichtet. Da der Standort seit dem 28. November 2018 nicht mehr für die Ausstrahlung von Fernsehprogrammen genutzt wird, kommt der neue Mast ohne TV-Antennen aus. Ausgestrahlt werden heute: SWR1 RP (97,7 MHz/50 kW), SWR2 (93,0 MHz/50 kW), SWR3 (90,0 MHz/50 kW), SWR4 RP (107,1 MHz/50 kW) und RPR.1 (100,1 MHz/50 kW). Im DAB+-Modus wird das Multiplex der Digital Radio Südwest, das sowohl SWR- wie auch private Programme enthält, ausgestrahlt (Kanal 11A/10 kW). Bis zur Abschaltung im November 2018 kamen folgende DVB-T-Bouquets zur Ausstrahlung: ARD Digital (Kanal 46/50 kW), ARD regional (Kanal 48/50 kW) und ZDFmobil (Kanal 30/50 kW). Bis zum 12. November 2008 sendeten in analogem PAL: Das Erste (Kanal 25/400 KW), ZDF (Kanal 35/400 kW) und SWR Fernsehen (Kanal 55/550 kW).

Größere Karte anzeigen

Sarrebourg/Le Donon

21. Juli 202021. Juli 2020 Arne Wiechern Schreib einen Kommentar

21.07.2020: Auf dem 1009 m hohen Berg Le Donon (deutsch: Hohe Donne) befindet sich nahe des Vosegus-Tempels ein 80 m hoher, freistehender Stahlfachwerkturm. Ein Großteil seiner Sendeantennen ist durch umfangreiche GFK-Zylinder vor winterlicher Vereisung geschützt worden. Im Fernsehbereich sind leistungsstarke DVB-T-Sender installiert: R1 Metz (Kanal 23/50 kW), R2 (Kanal 26/50 kW), R3 (Kanal 47/50 kW), R4 (Kanal 22/50 kW, R6 (Kanal 25/50 kW) und R7 (Kanal 34/50 kW). Auf UKW senden: France Musique (90,3 MHz/8 kW), France Inter (93,1 MHz/8 kW) und France Culture (99,4 MHz/8 kW).

Größere Karte anzeigen

Schirmeck/Fleurichamps

21. Juli 202021. Juli 2020 Arne Wiechern Schreib einen Kommentar

21.07.2020: Der unscheinbare Stahlfachwerkmast am südwestlichen Rand der Stadt Schirmeck strahlt eine größere Anzahl von Hörfunk- und Fernsehprogrammen aus. Von den vertikalen Dipolen an der Mastspitze in 26 m Höhe senden Top Music (97,6 MHz/0,2 kW), RCB La radio de la Vallée (103,5 MHz/0,2 kW) und Virgin Radio Alsace (106,0 MHz/0,2 kW). Den einzelnen Dipol in 12 m Höhe nutzt Azur FM (104,8 MHz/0,2 kW). Im Fernsehbereich senden folgende DVB-T-Multiplexe: R1 Alsace Bas-Rhin (Kanal 48/0,016 kW), R2 (Kanal 26/0,015 kW), R3 (Kanal 47/0,015 kW), R4 (Kanal 22/0,015 kW), R6 (Kanal 25/0,015 kW) und R7 (Kanal 43/0,015 kW).

Größere Karte anzeigen

Pfänder

21. Juli 202021. Juli 2020 Arne Wiechern Schreib einen Kommentar

(ORS) – 21.07.2020: In einer Höhenlage von 1049 m befindet sich am Ostrand des Bodensees die Sendeanlage auf dem Pfänder. Der Antennenträger ist ein 95 m hoher Stahlfachmast, der in den Jahren 1955 bis 1957 errichtet wurde. An seiner Spitze befindet sich ein GFK-Zylinder, der im Jahr 2012 im Zuge eines Antennenumbaus ausgetauscht wurde. Der vorherige Zylinder war seit 1958 im Einsatz. Ausgestrahlt werden sowohl Hörfunk- wie auch Fernsehprogramme. Auf UKW senden: Hitradio Ö3 (89,6 MHz/50 kW), Ö1 (93,3 MHz/50 kW), Radio SRF 1 (96,3 MHz/2 kW), Radio SRF 2 (97,7 MHz/2 kW), Radio Vorarlberg (98,2 MHz/50 kW), FM4 (102,1 MHz/50 kW), Antenne Vorarlberg (106,5 MHz/50 kW) und Radio SRF 3 (107,5 MHz/2 kW). Im DAB+-Modus werden sowohl österreichische wie auch deutsche und Schweizer Programme ausgestrahlt: Österreichischer Bundesmux (Kanal 5B/10 kW), DR Deutschland (Kanal 5C/2 kW), SwissMediaCast D02 (Kanal 7D/10 kW), SWR BW S(Kanal 8A/10 kW), Bayern Digital Radio Allgäu (Kanal 8B/10 kW), SwissMediaCast D03 (Kanal 9B/7,9 kW), Bayern Digital Radio Obb/Schwaben (Kanal 10A/10 kW), Bayerischer Rundfunk (Kanal 11D/10 kW) und SRG SSR D01 (Kanal 12C/8,3 kW). Im Fernsehbereich kommen acht DVB-T- und DVB-T2-Multiplexe hinzu: SimpliTV Mux B (Kanal 21/71 kW), ORS Mux A (Kanal 24/71 kW), SimpliTV Mux D (Kanal 31/70 kW), SimpliTV Mux F (Kanal 42/70 kW), ARD Digital (Kanal 45/10 kW), ARD regional Südbayern (Kanal 46/10 kW), SimpliTV Mux C (Kanal 55/60 kW) und SimpliTV Mux E (Kanal 59/70 kW).

Größere Karte anzeigen

Ulm-Ermingen

17. Mai 202017. Mai 2020 Arne Wiechern Schreib einen Kommentar

(DFMG) – 18.05.2020: Die damalige Deutsche Bundespost errichtete den Sendeturm nördlich der zu Ulm gehörenden Ortschaft Ermingen in den Jahren 1963/64. Bei der Anlage handelt es sich um einen sogenannten Typenturm D, von dem deutschlandweit nur fünf Exemplare gebaut wurden. Die gesamte Anlage hat eine Höhe von 154,6 m, wovon etwa 110 m auf den Betonschaft entfallen, 29,9 m auf einen Stahlrohraufsatz und 15,3 m auf den GFK-Zylinder an der Spitze, in dem sich die Antennen für das digitale Fernsehen befinden. Am 27. November 2007 endete die analoge Übertragung von TV-Signalen. Bis dahin waren auf Sendung: ZDF (Kanal 33/380 kW), Sat.1 (Kanal 36/3,3 kW), RTL (Kanal 39/3,3 kW), DSF (Kanal 48/5 kW), Pro Sieben (Kanal 51/1 kW) und SWR Fernsehen (Kanal 54/330 kW). Anschließend wurden drei digitale DVB-T-Multiplexe übertragen: ARD digital (Kanal 43/50 kW), ARD regional (Kanal 40/50 kW) und ZDF mobil (Kanal 22/50 kW). Mit dem Wechsel zu DVB-T2 im Jahr 2018 erhöhte sich die Anzahl der ausgestrahlten Multiplexe sprunghaft: SWR1 HD (Kanal 43/50 kW), SWR2 HD (Kanal 47/ 50 kW), ZDF HD (Kanal 37/ 50 kW), freenet1 (Kanal 33/50 kW), freenet2-bay (Kanal 39/50 kW) und freenet3 (Kanal 36/50 kW). Im Hörfunk-Bereich werden folgende UKW-Programme ausgestrahlt: Deutschlandfunk Kultur (91,5 MHz/1 kW), bigFM (99,7 MHz/1 kW), Radio 7 (101,8 MHz/10 kW), Radio free fm (102,6 MHz/1 kW), Deutschlandfunk (103,5 MHz/0,5 kW) und Donau3FM (105,9 MHz/5 kW).

Größere Karte anzeigen

Ravensburg/Höchsten

17. Mai 202017. Mai 2020 Arne Wiechern Schreib einen Kommentar

(DFMG) – 17.10.2020: Der 172 m hohe Stahlrohrmast wurde im Jahr 1969 nahe des Berggipfels Höchsten in 825 m ü.NN. errichtet. Nach dem Abriss des Hauptmastes des Anlage Bodenseesender ist er das höchste Bauwerk im Landkreis Sigmaringen. Wenige Meter nordöstlich des Stahlrohrmasts befindet sich noch ein niedrigerer Stahlfachwerkmast, der ebenfalls auf den Bildern zu sehen ist. Er diente ab 1961 zunächst zur Ausstrahlung des ZDF, bevor auch dessen Sendeanlage auf den Stahlrohrmast umzog. Zunächst wurden viele Jahre das ZDF (Kanal 37/270 kW) und das SWR Fernsehen bzw. dessen Vorläufer (Kanal 40/290 kW) in analogem PAL ausgestrahlt. Vom 27. November 2007 nahm der Sender den DVB-T-Betrieb auf – am 24. Oktober 2018 wurden die Anlagen auf DVB-T2 umgeschaltet. Seitdem senden die Multiplexe ARD digital (Kanal 43/50 kW), ARD regional (Kanal 47/50 kW) und ZDF (Kanal 37/50 kW). Im Hörfunkbereich wird das DR Deutschland-Multiplex (Kanal 5C/10 kW) ausgestrahlt.

Größere Karte anzeigen

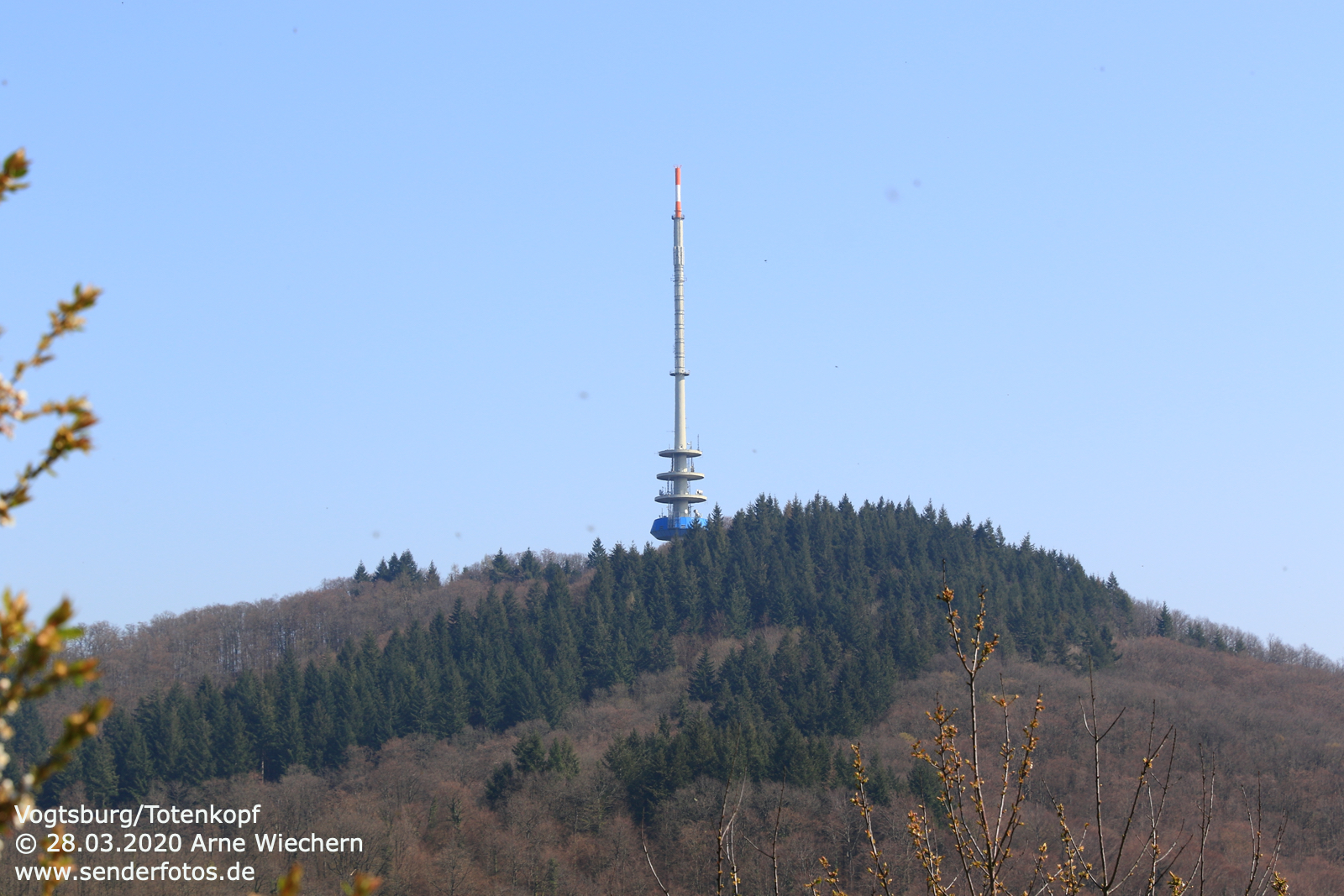

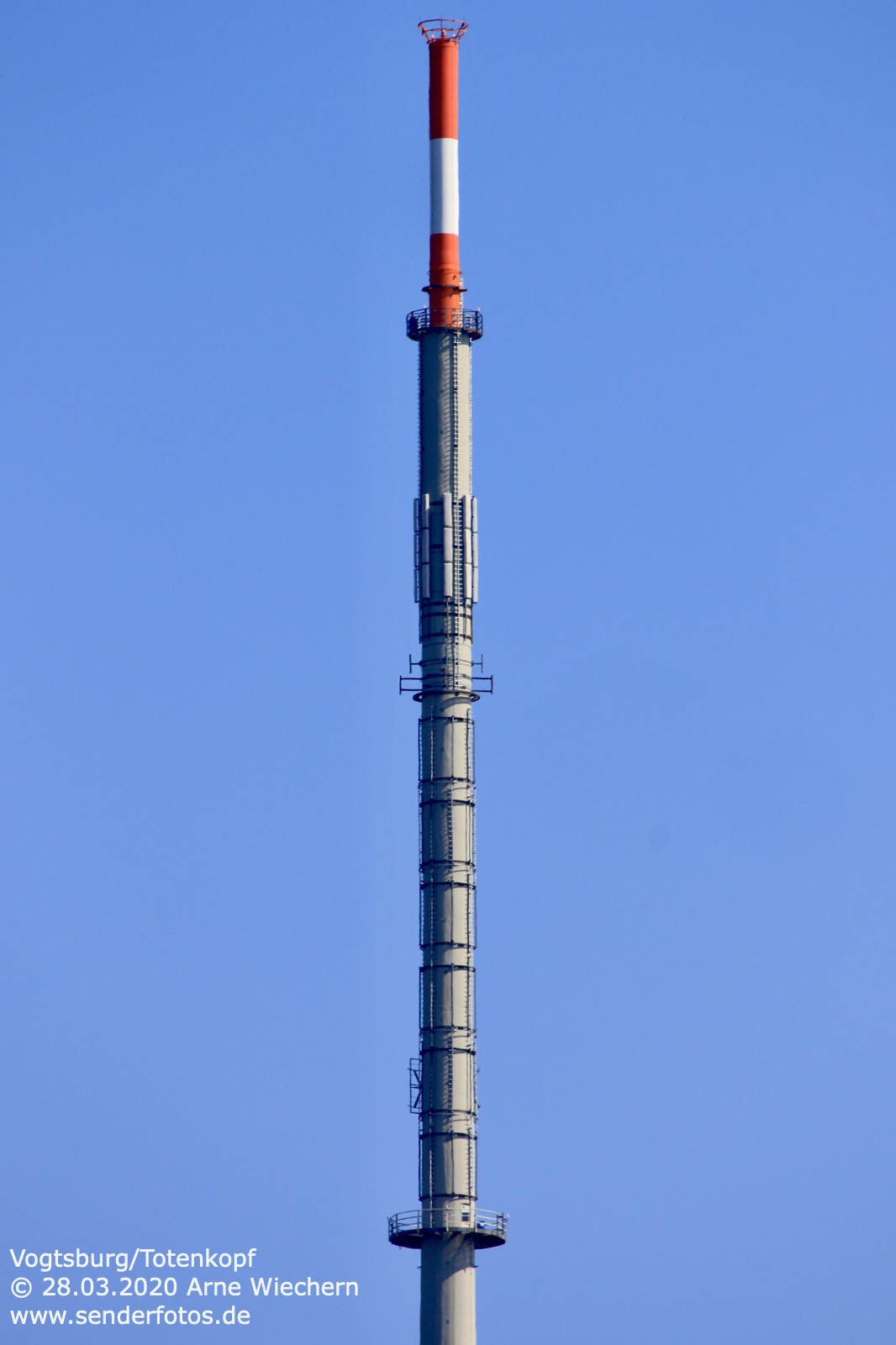

Vogtsburg/Totenkopf

29. März 202029. März 2020 Arne Wiechern Ein Kommentar

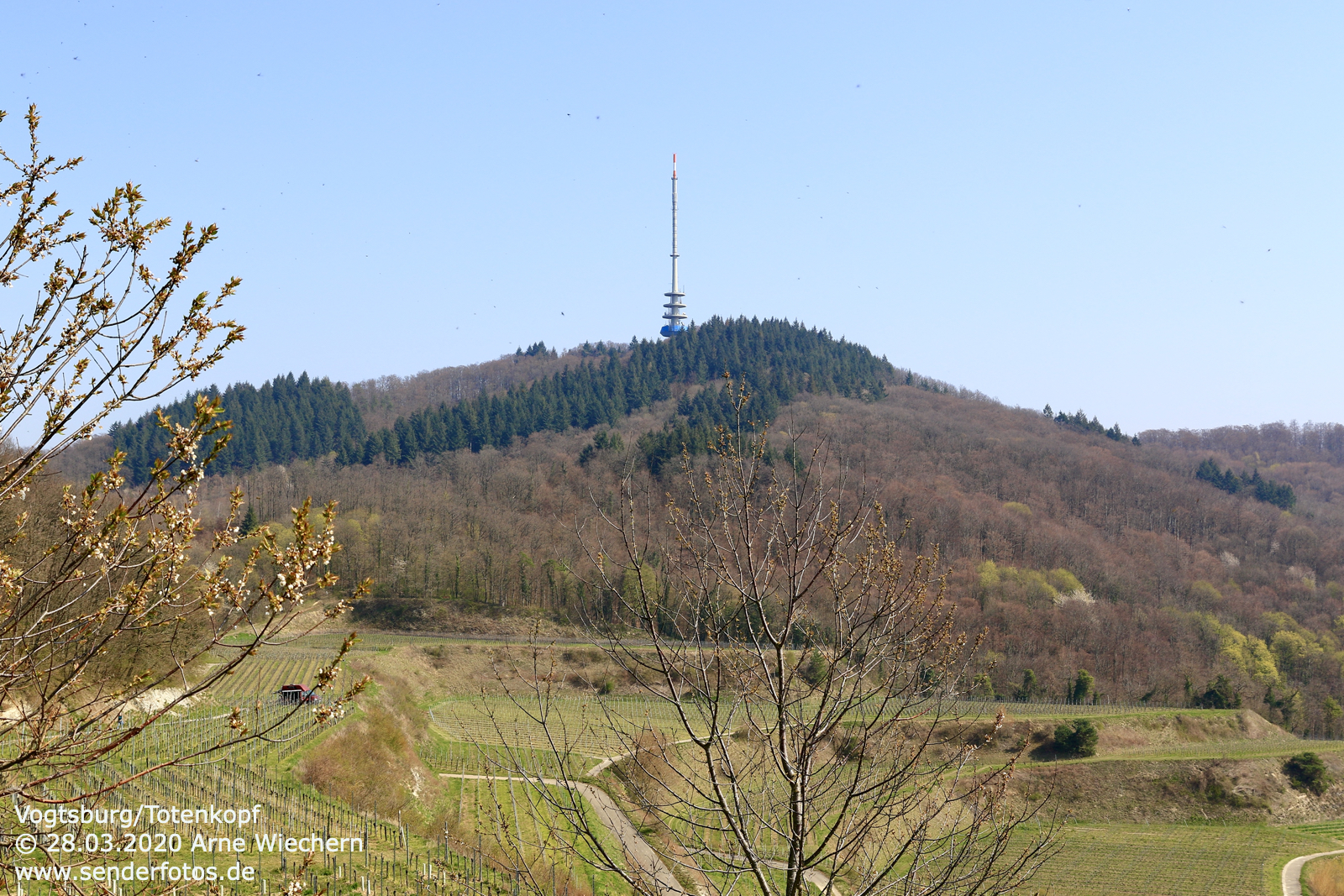

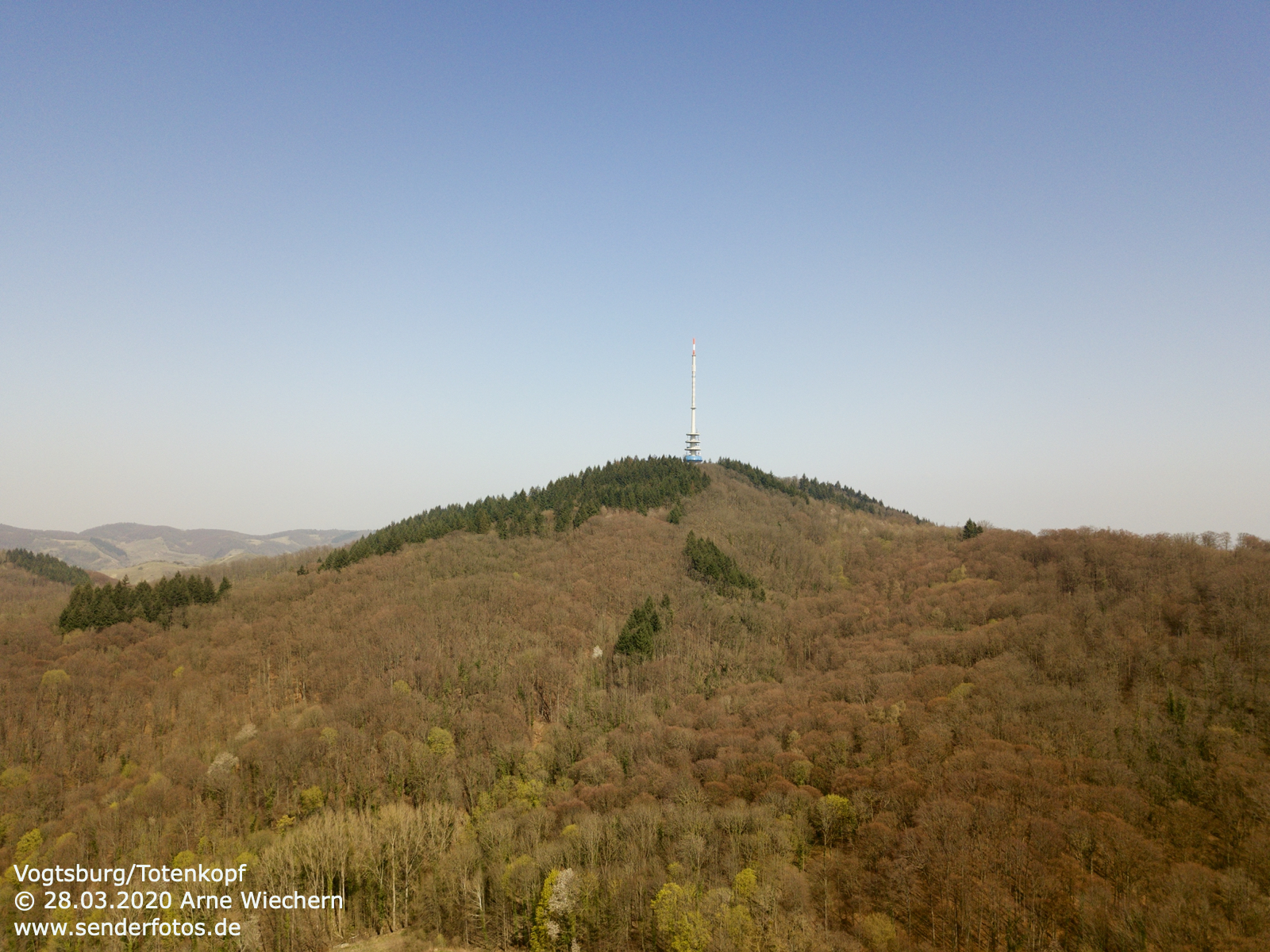

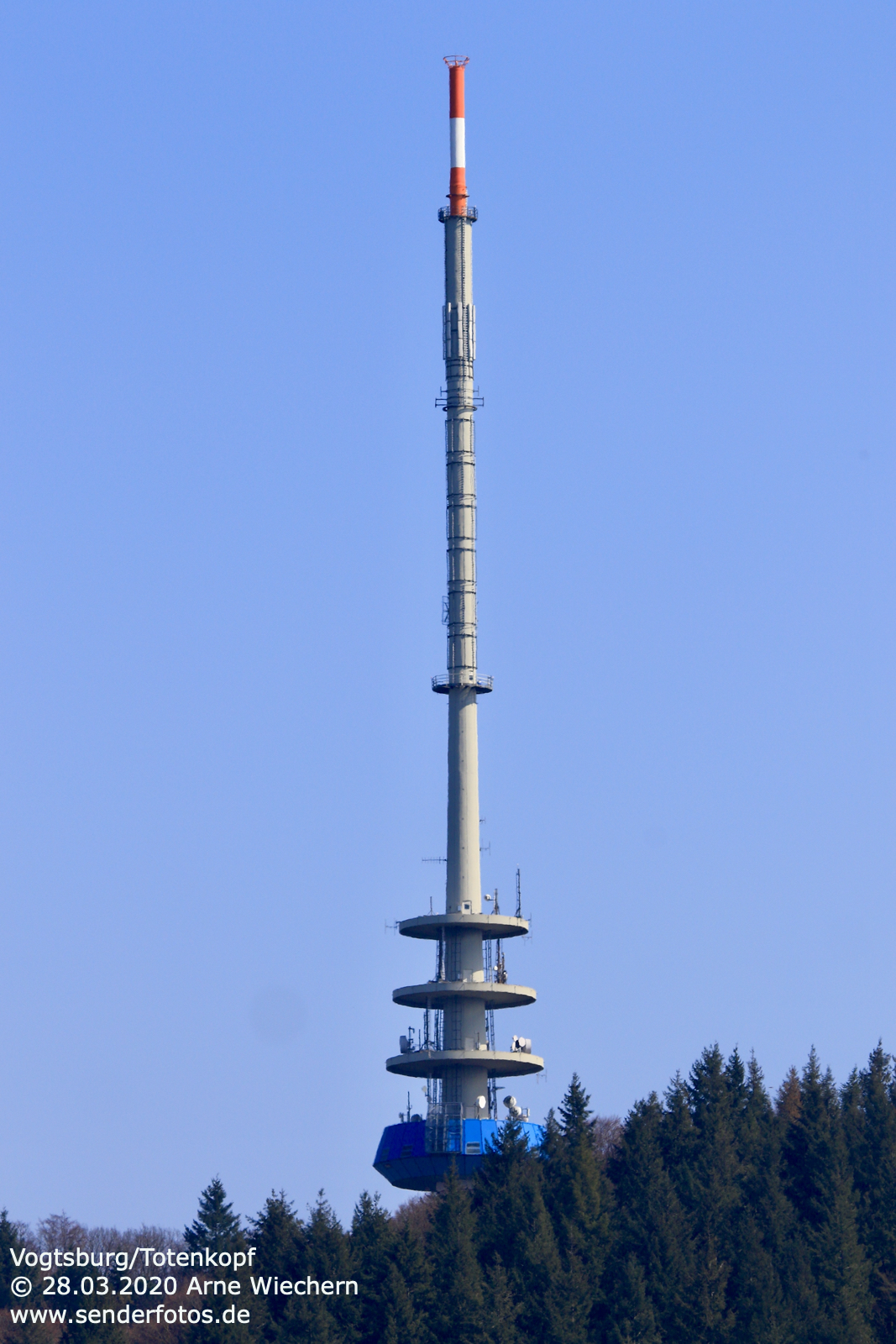

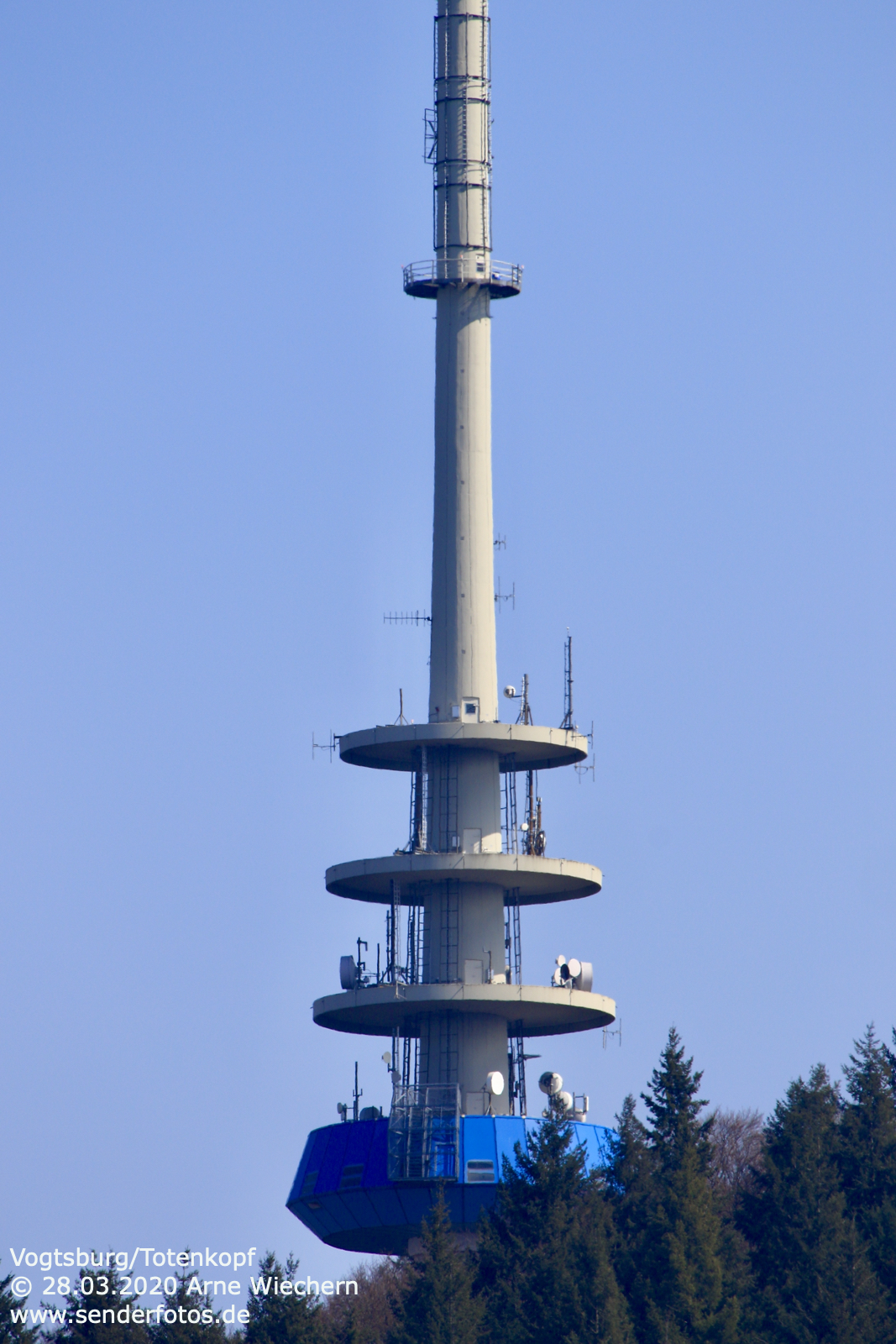

(DFMG) – 29.03.2020: Der 151 m hohe Fernmeldeturm Vogtsburg/Totenkopf befindet sich inmitten des Kaiserstuhls. Durch seine exponierte Lage ist er weithin sichtbar. Der Turm wurde in den Jahren 1985 bis 1987 erbaut. Zuvor befand sich an dieser Stelle ein Stahlgittermast, der im Jahr 1961 errichtet worden war. Auf UKW werden die Radioprogramme SWR 4 Freiburg (100,7 MHz / 1 kW) und Radio Dreyeckland (102,3 MHz / 1 kW) ausgestrahlt. Hinzu kommen die DAB+-Multiplexe DRDeutschland (Kanal 5C / 5 kW) und DRS BW (Kanal 11 B / 1 kW). Wechselvoll ist die Geschichte der ausgestrahlten Fernsehprogramme. Seit dem 8. November 2017 werden folgende Bouquets im DVB-T2-Modus gesendet: ARD (Kanal 36), ZDF (Kanal 32), ARD SWR (Kanal 39), freenet 1 (Kanal 28), freenet 2 (Kanal 42) und freenet 3 (Kanal 29). Die Leistung beträgt bei allen Bouquets 50 kW. Zuvor waren seit dem 10. Juli 2007 drei DVB-T-Bouquets on air: ARD Digital (Kanal 52), ZDF mobil (Kanal 33) und ARD regional (Kanal 39). Auch hier betrug die Sendeleistung jeweils 50 kW. Bis dahin war der Turm ein Grundnetzsender für ZDF (Kanal 33) und SWR Fernsehen (Kanal 58) mit jeweils 500 kW. Deutlich schwächer waren die Sender für SAT.1 (Kanal 36) und RTL (Kanal 38) mit jeweils 0,31 kW.

Größere Karte anzeigen

Paris/Eiffelturm

12. Dezember 201626. März 2022 Arne Wiechern Schreib einen Kommentar

12.12.2016: Der in den Jahren 1887 bis 1889 erbaute Eiffelturm am südlichen Seine-Ufer in Paris hat inklusive Antenne eine Gesamthöhe von 324 m. Im Jahr 1921 wurde von hier das erste öffentliche Radio-Programm Europas ausgestrahlt. 1935 erfolgte die erste öffentliche Ausstrahlung eines Fernsehprogramms in Frankreich. Auch heute ist eine Vielzahl von Radio- und Fernsehsendern an diesem Standort aktiv. Die Leistungen der insgesamt 32 UKW-Programme liegen im Bereich zwischen 4 und 10 kW. Wegen der großen Höhe des Eiffelturms wird trotz eher geringer Sendeleistung eine ausgezeichnete Reichweite erzielt. Im TV-Bereich senden insgesamt sieben DVB-T-Bouquets mit einer Leistung von etwa 50 kW. Hinzu kommt ein DVB-T2-Test-Bouquet mit einer Leistung von 1 kW. 26.03.2022: Im März 2022 wurde der Eiffelturm mit Hilfe eines Lastenhubschraubers um eine sechs Meter hohe DAB+-Antenne ergänzt. Die Antenne wurde auf die bestehenden Turmspitze montiert. Der Eiffelturm ist damit nun 330 m hoch.

Größere Karte anzeigen

Waldenburg

12. Februar 201310. Juli 2020 Arne Wiechern 2 Kommentare

(SWR) – 10.07.2020: Inmitten der Stadt Waldenburg befand sich von 1959 bis 2009 ein zum Fernsehturm erweiterter Wasserturm, auf dessen Dach ein abgespannter Stahlgittermast aufgesetzt war. Diese Konstruktion hatte eine Gesamthöhe von 145 m, wurde im Jahr 2008 allerdings außer Betrieb genommen – der Stahlgittermast wurde demontiert. Das letzte Bild der Galerie zeigt die frühere Konstruktion. Abgelöst wurde die Sendeanlage durch einen neuen, 150 m hohen Stahlbetonturm mit Stahlgitteraufsatz, der auf dem etwa 3 km weiter östlich gelegenen Friedrichsberg außerhalb der Stadt Waldenburg errichtet wurde. Zugleich wurde der analoge Fernsehsender für „Das Erste“ (Kanal 9/100 kW) durch neue DVB-T-Sender abgelöst. Ausgestrahlt wurden zunächst Im DVB-T-Modus wurden zunächst ausgestrahlt: SWR-Bouquet 1 (Kanal 26/50 kW), SWR-Bouquet 2 (Kanal 50/50 kW) und ZDFmobil-Bouquet (Kanal 23/50 kW). Am 24. Oktober 2018 wurde in den DVB-T2-Modus gewechselt: ARD-SWR-Bouquet (Kanal 32/50 kW), SWR-BW-Bouquet (Kanal 28/50 kW) und ZDFmobil-Bouquet (Kanal 23/50 kW).

Auf UKW senden aus 112 m Höhe folgende Hörfunkprogramme: SWR1 (98,8 MHz/100 kW), SWR2 (93,8 MHz/100 kW), SWR3 (96,5 MHz/100 kW) und SWR4 (106,6 MHz/50 kW).

Im DAB+-Modus ist das SWR BW N-Mux (Kanal 9D/10 kW, anfangs nur 0,75 kW) auf Sendung.

Größere Karte anzeigen

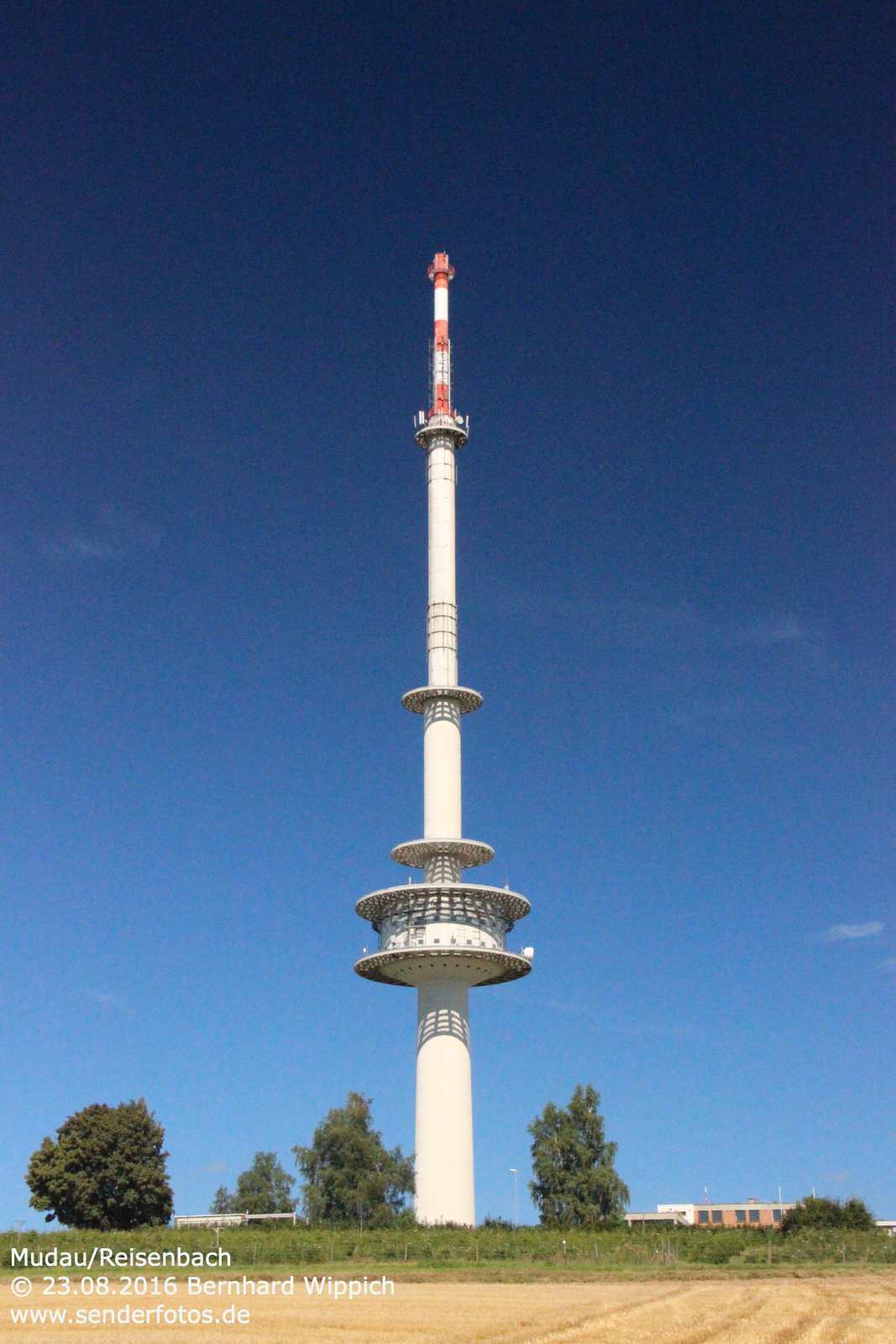

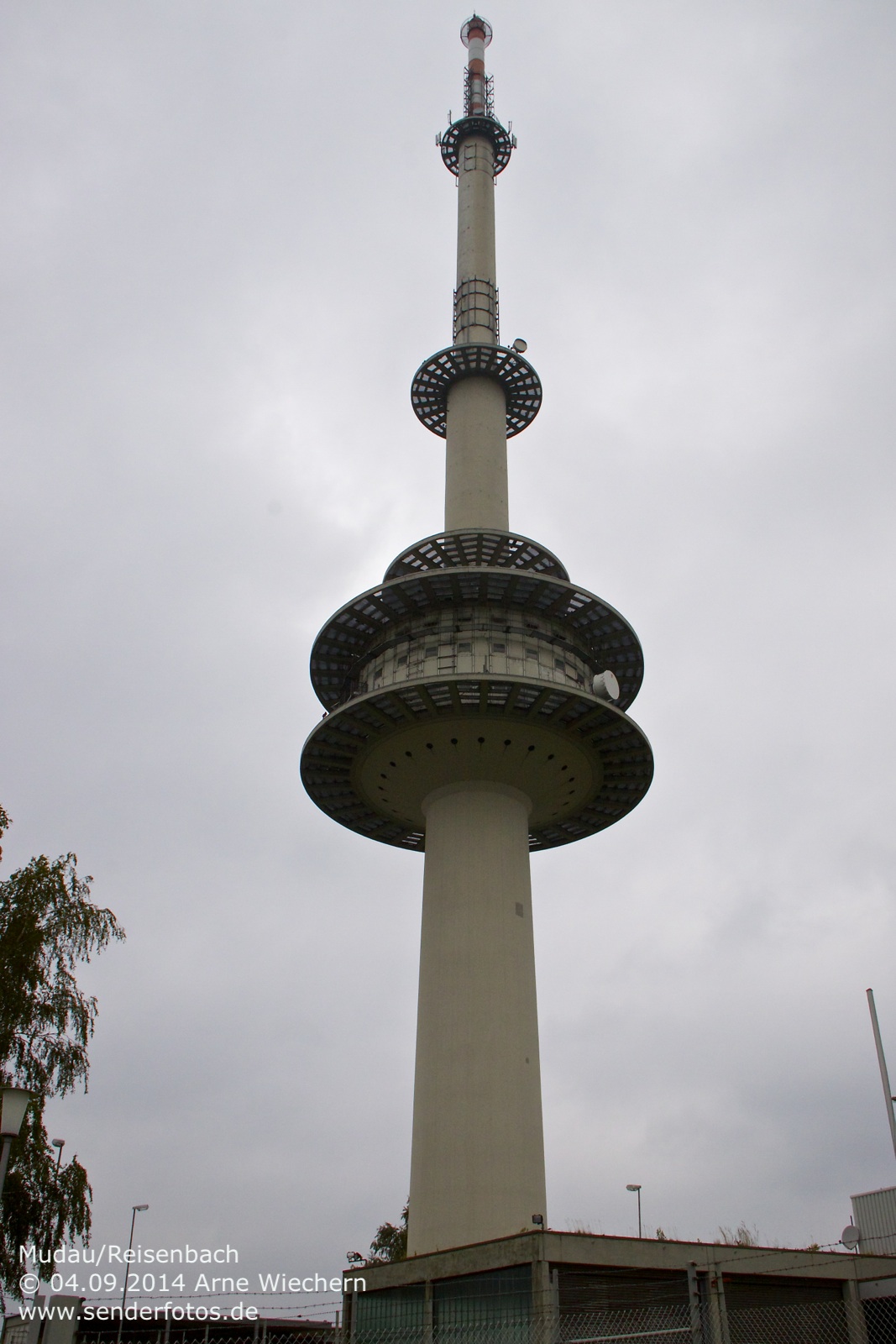

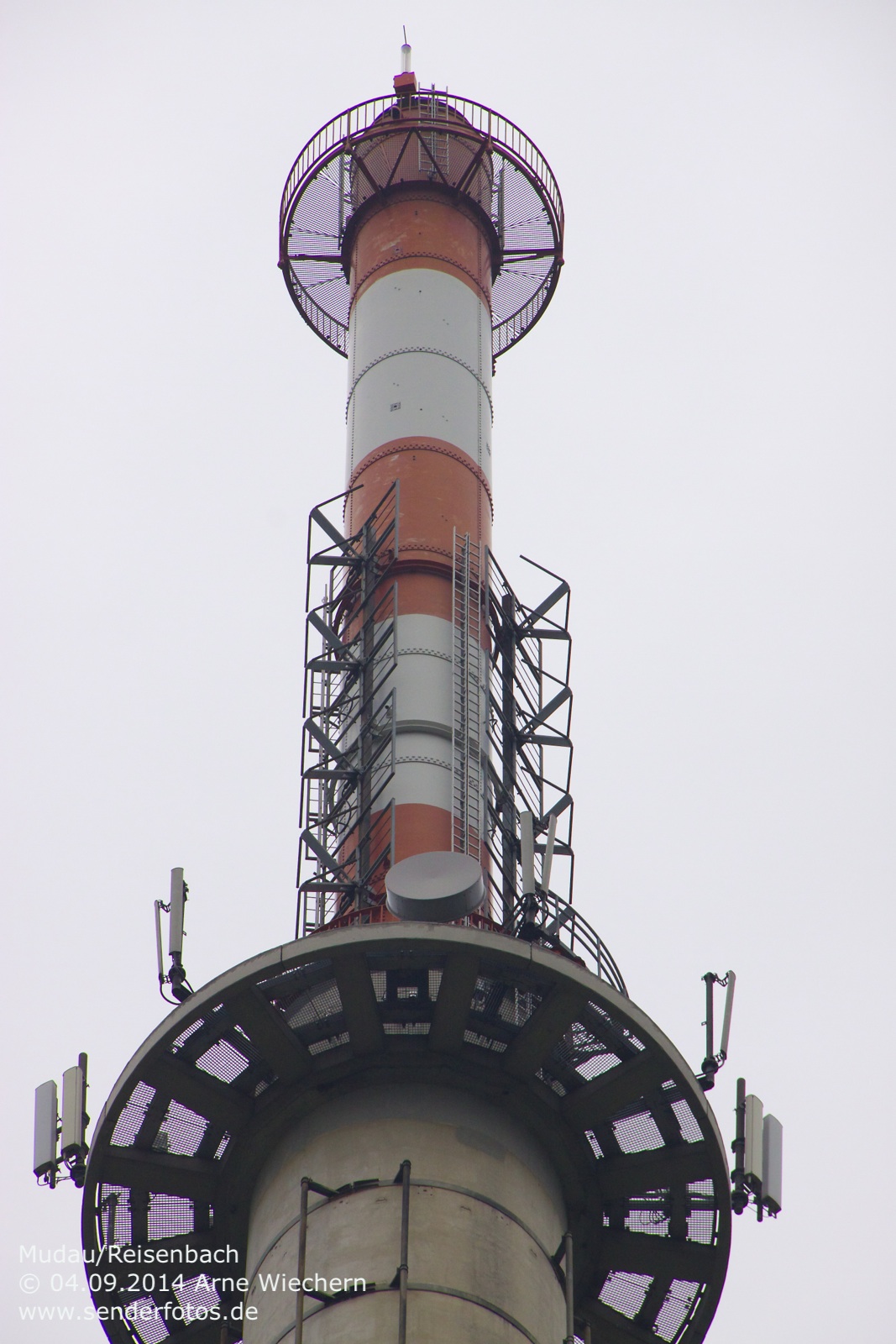

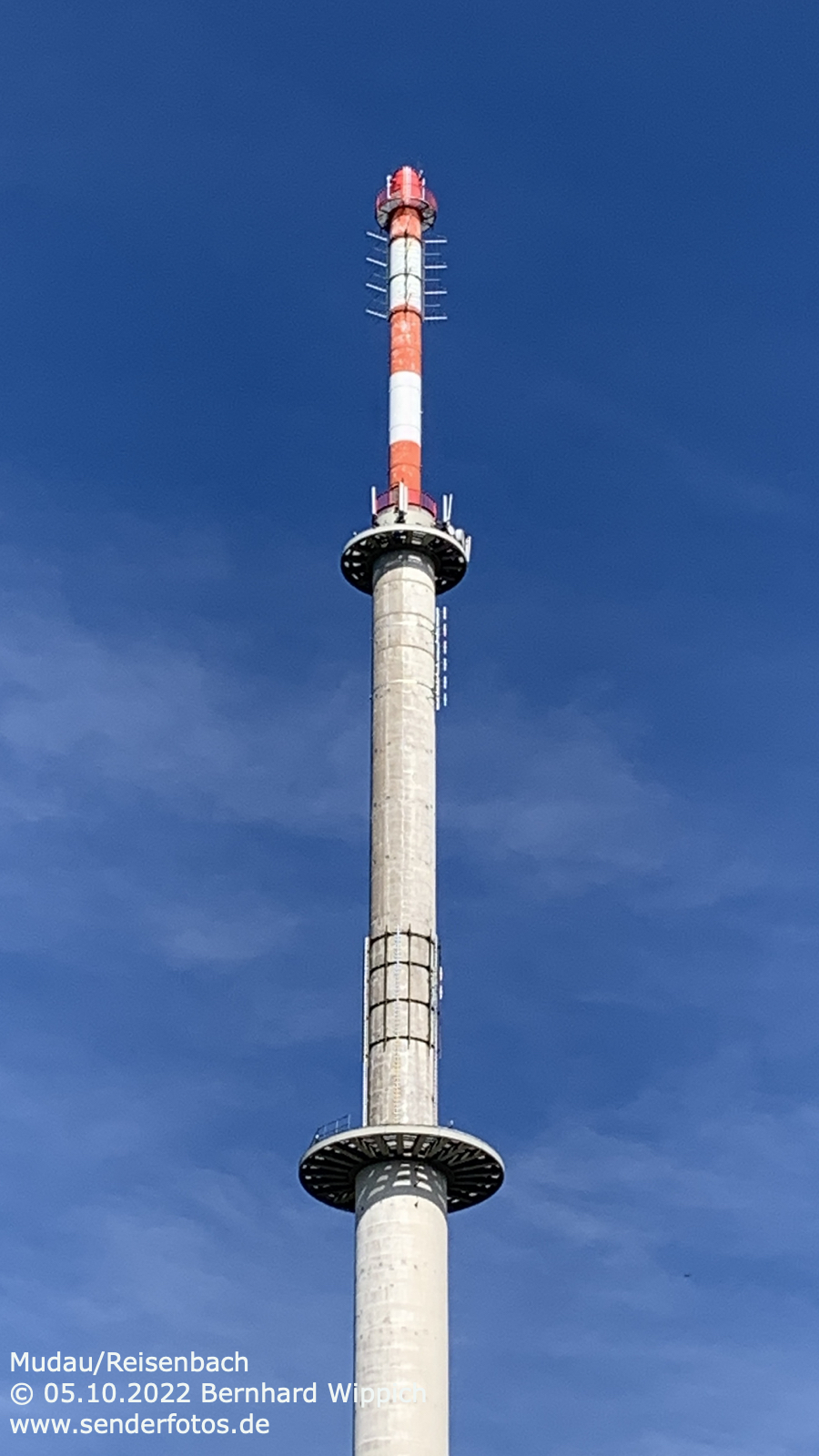

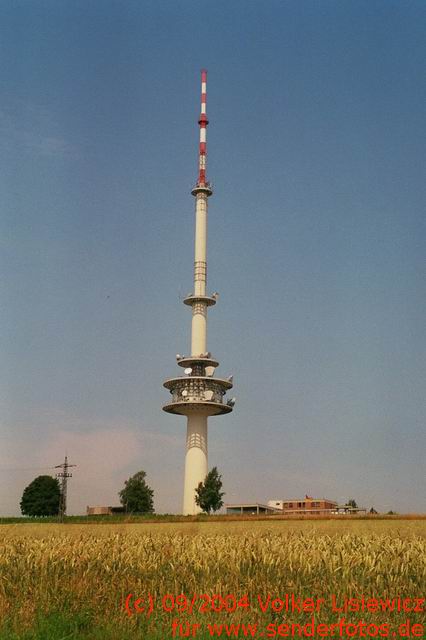

Mudau-Reisenbach

11. Februar 201314. Oktober 2022 Arne Wiechern 2 Kommentare

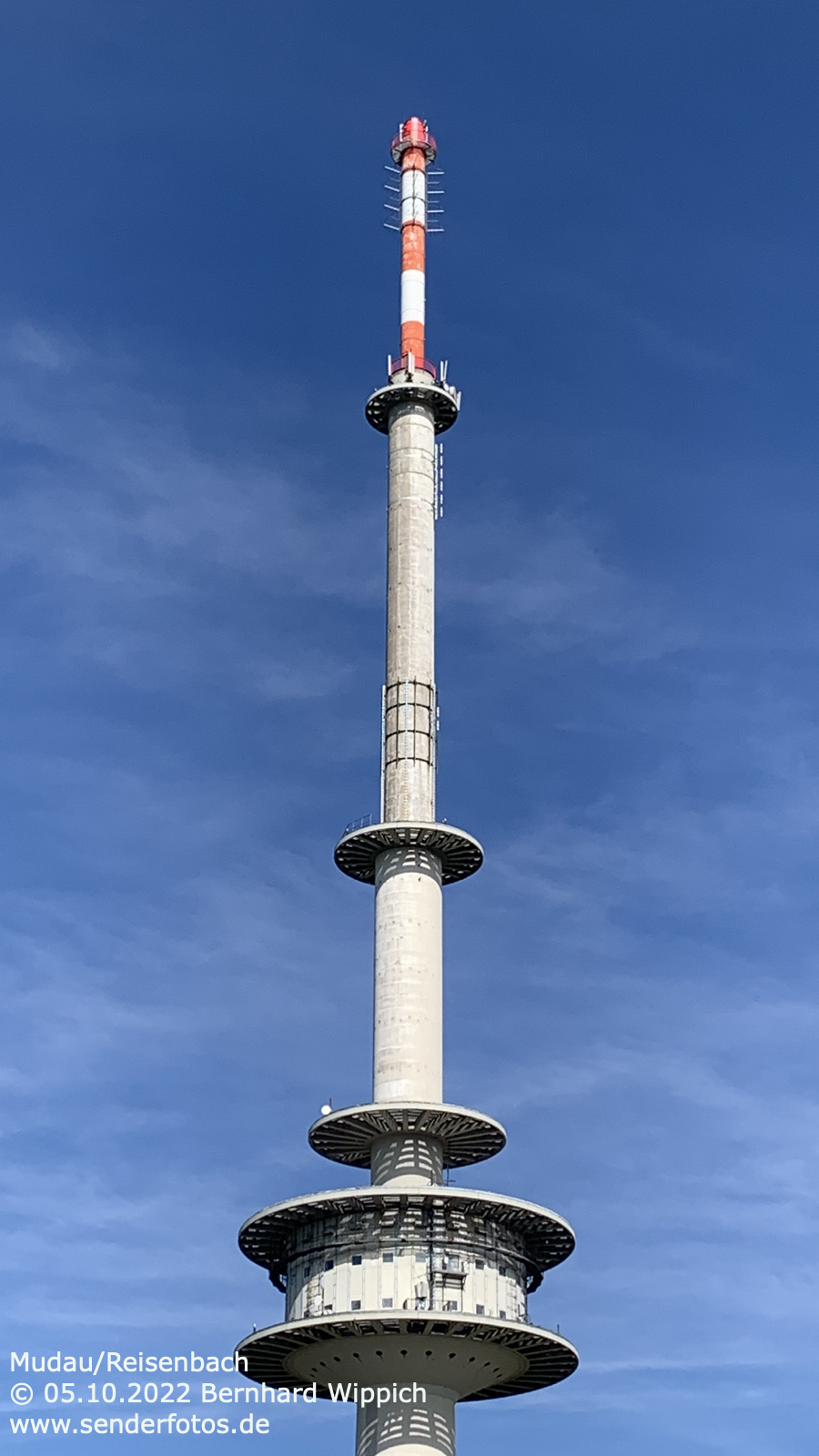

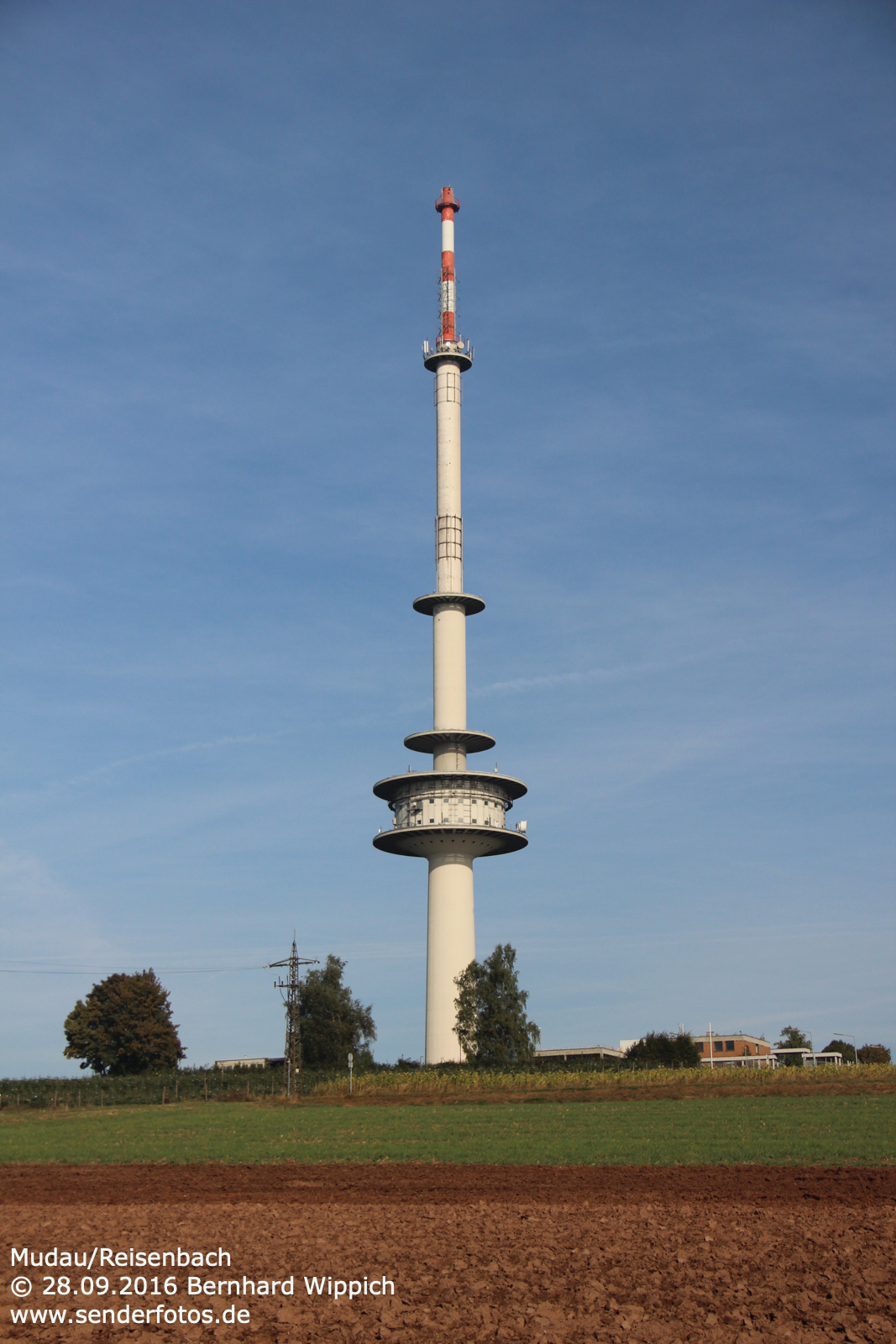

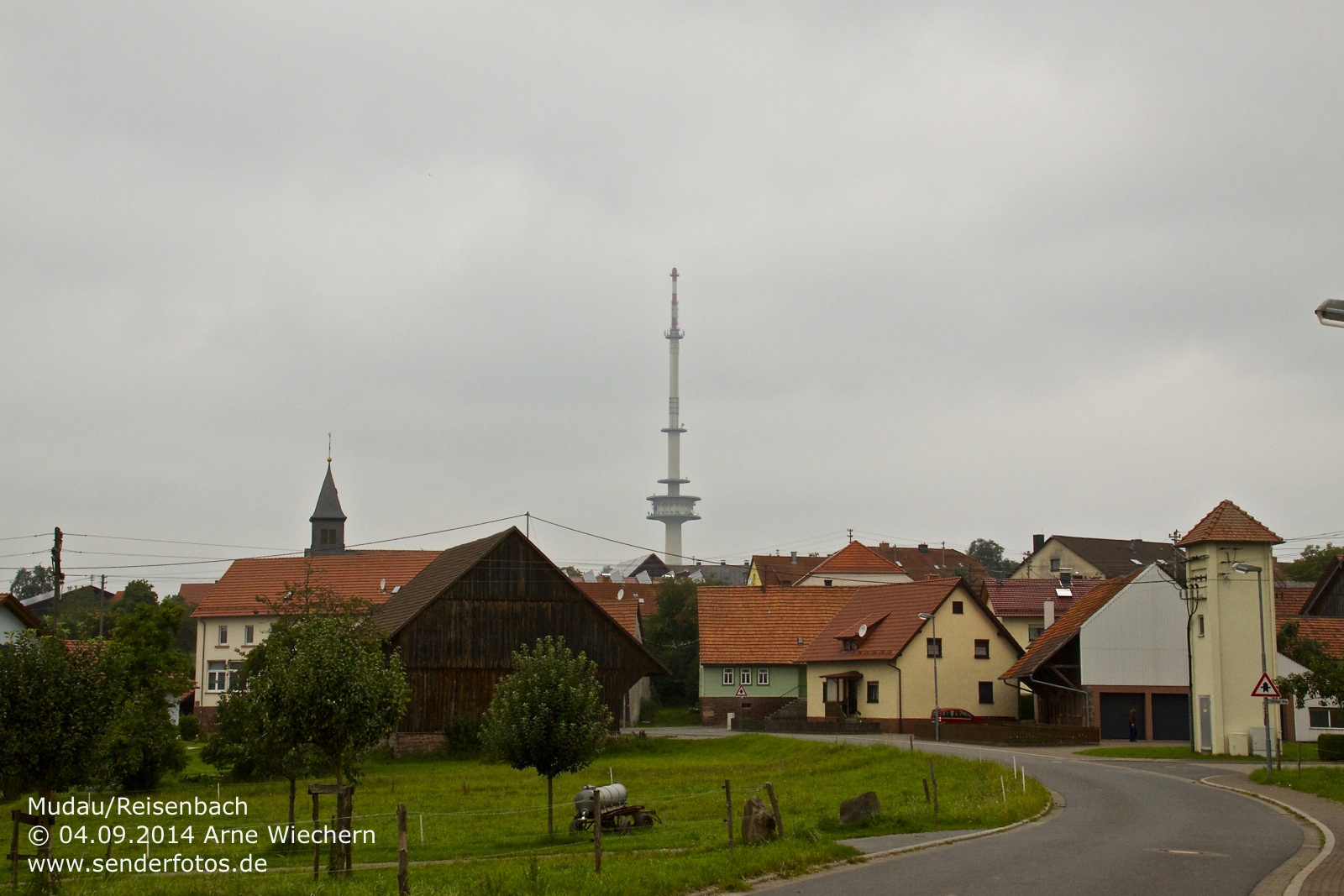

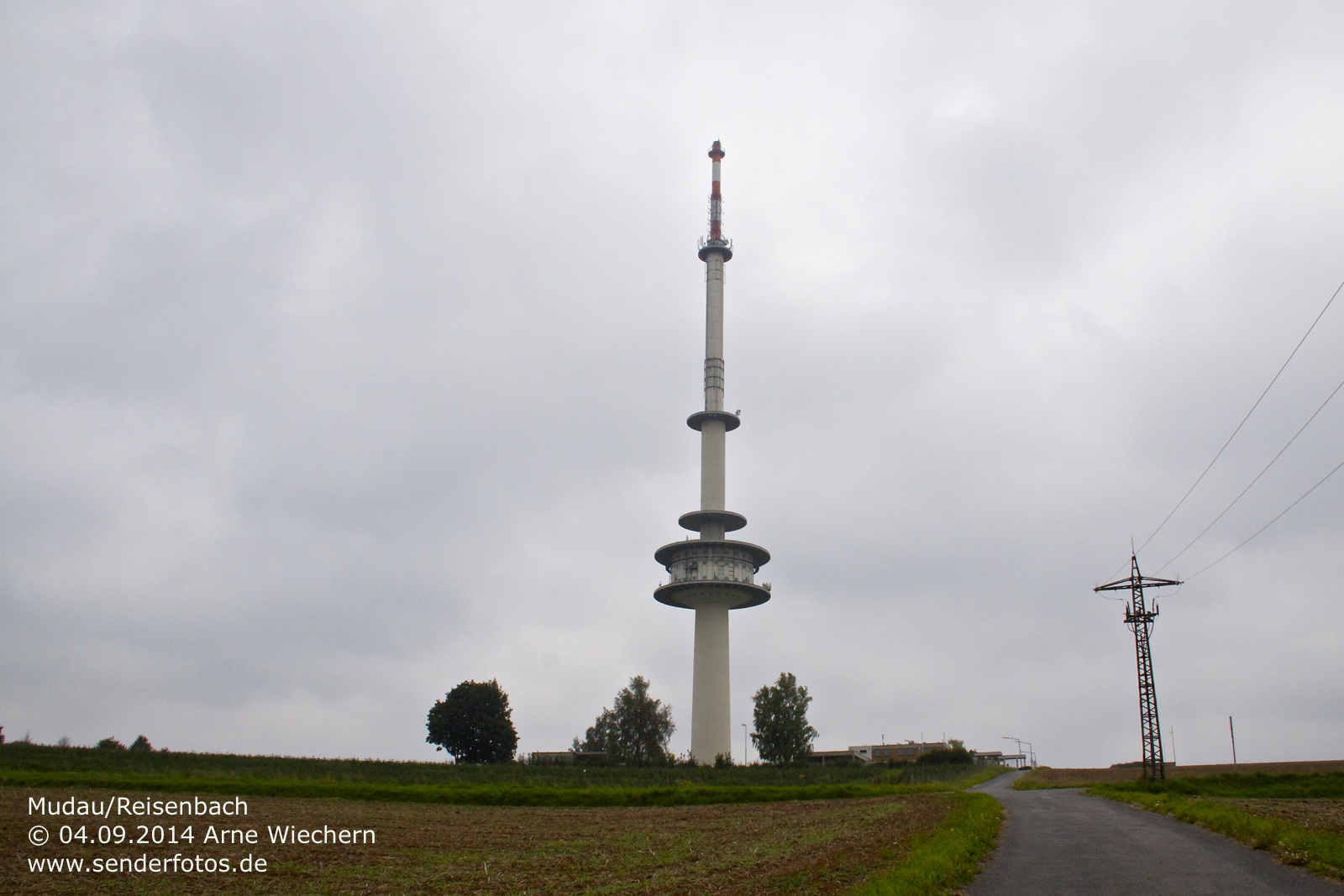

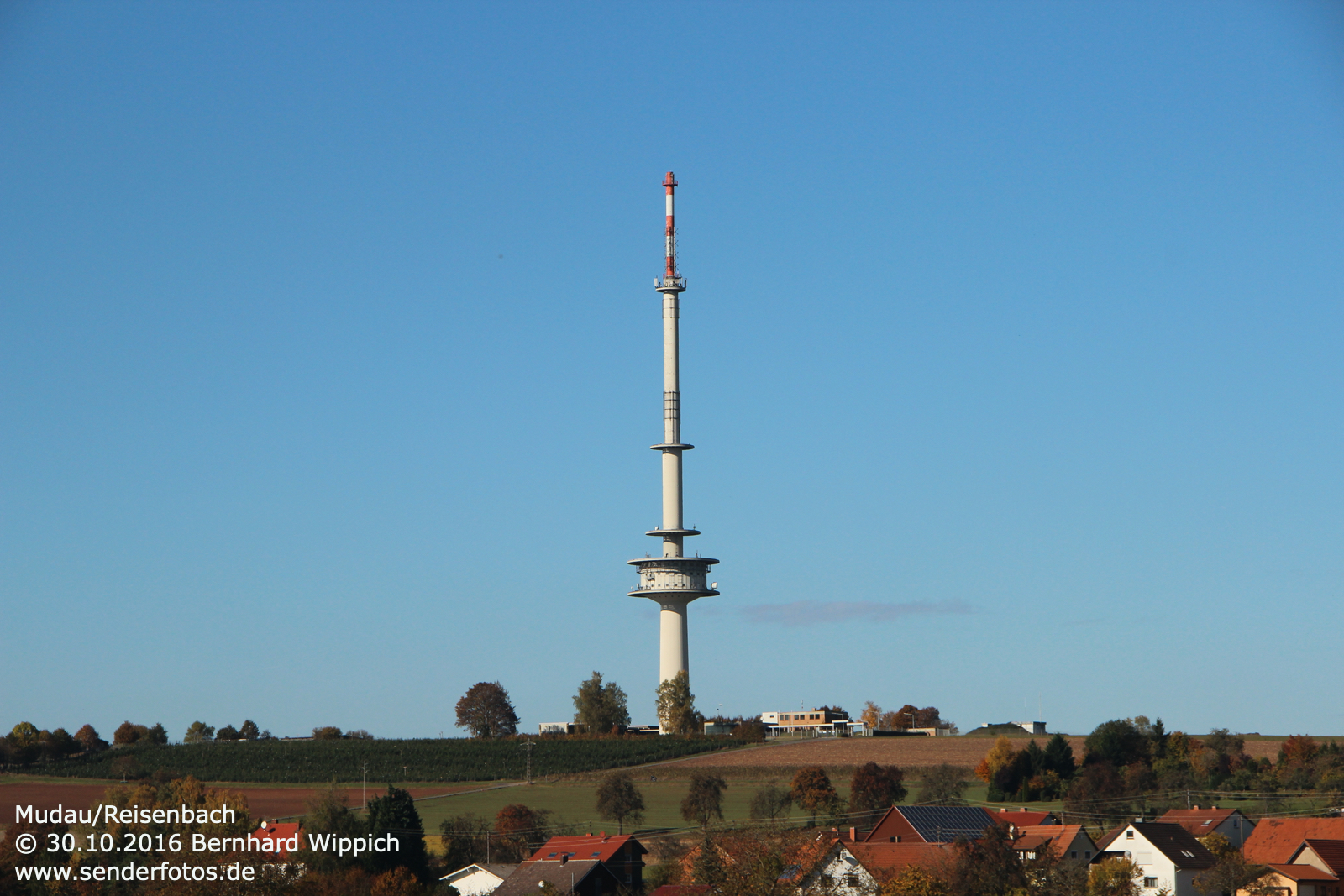

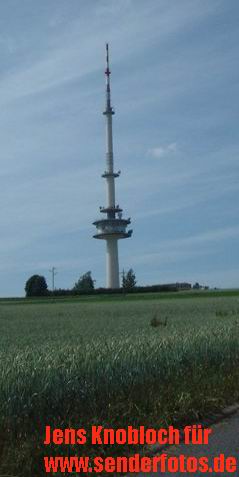

(DFMG Deutsche Funkturm GmbH) – 11.02.2013: Der Typenturm vom Typ FMT 3 wurde im Jahr 1972 gebaut. In 108 m Höhe befindet sich die UKW-Sendeantenne, über die viele Jahre das Programm „sunshine live“ (102,1 MHz/25 kW) ausgestrahlt wurde. Die hohe Sendeleistung und der topographisch günstig gelegene Fernmeldeturm ermöglichten einen Empfang des techno-orientierten Senders in weiten Teilen Südwestdeutschlands bis hinein ins Rhein-Main-Gebiet. Im TV-Bereich sendete bis zum Start von DVB-T in der Region das ZDF auf Kanal 30 (215 kW) sowie Südwest 3 auf Kanal 58 (170 kW). Hier hatte die Anlage die Bezeichnung „Eberbach“. Nach der Abschaltung der analogen TV-Sender am 5. November 2008 wurde der GFK-Zylinder an der Spitze des Turms demontiert. Der Turm hatte zunächst eine Höhe von 173 m – nach Entfernung des Zylinders ist er nur noch 149,65 m hoch. Die Bilder von den Plattformen des Turmes zeigen zum einen den Blick entlang der Richtfunkstrecke nach Miltenberg/Bayern, zum anderen in Richtung Heidelberg/Dossenheim. Am Standort Reisenbach ist auch ein Fernmeldesystemtrupp der Luftwaffe stationiert. Auf dem Betriebsgelände herrscht aus diesem Grund Fotografierverbot – Schilder am Zaun machen darauf aufmerksam. 16.05.2020: Die Ausstrahlung des Programms „sunshine live“ endete am 30. Juni 2016. Seitdem wird die Frequenz 102,1 MHz von „Regenbogen 2“ verwendet – die Sendeleistung wurde drastisch auf nur noch 5 kW reduziert. Update vom 14.10.2022: Die Sendeleistung der Frequenz 102,1 MHz soll inzwischen wieder 25 kW betragen. Seit dem 1. September 2022 ist im DAB+-Bereich der private OAS BW-Multiplex auf Sendung (Kanal 11B/10 kW). Außerdem ist geplant, an diesem Standort eine DAB+-Sendeanlage für den SWR BW N-Multiplex in Betrieb zu nehmen (Kanal 9D/2 kW).

Größere Karte anzeigen

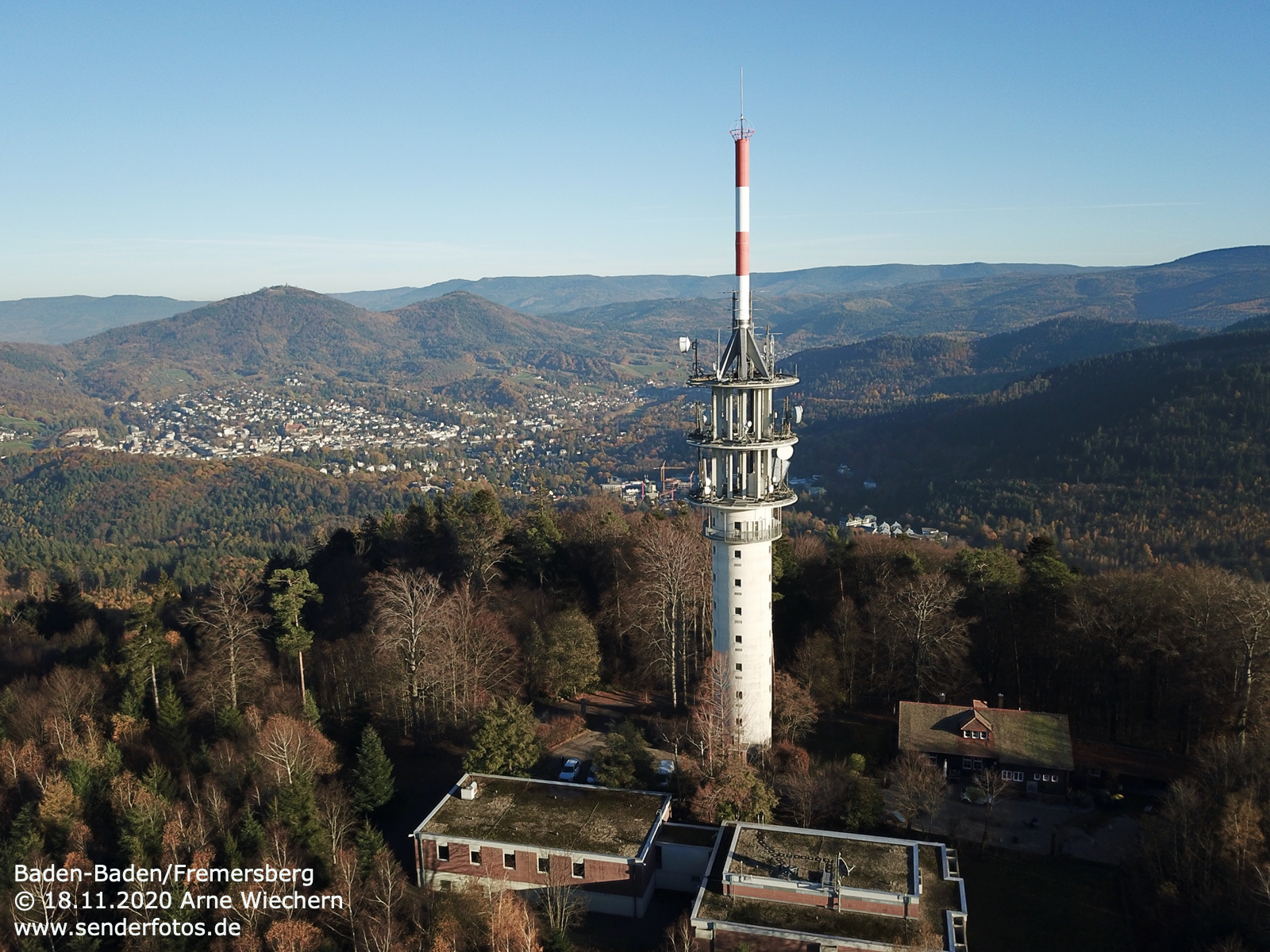

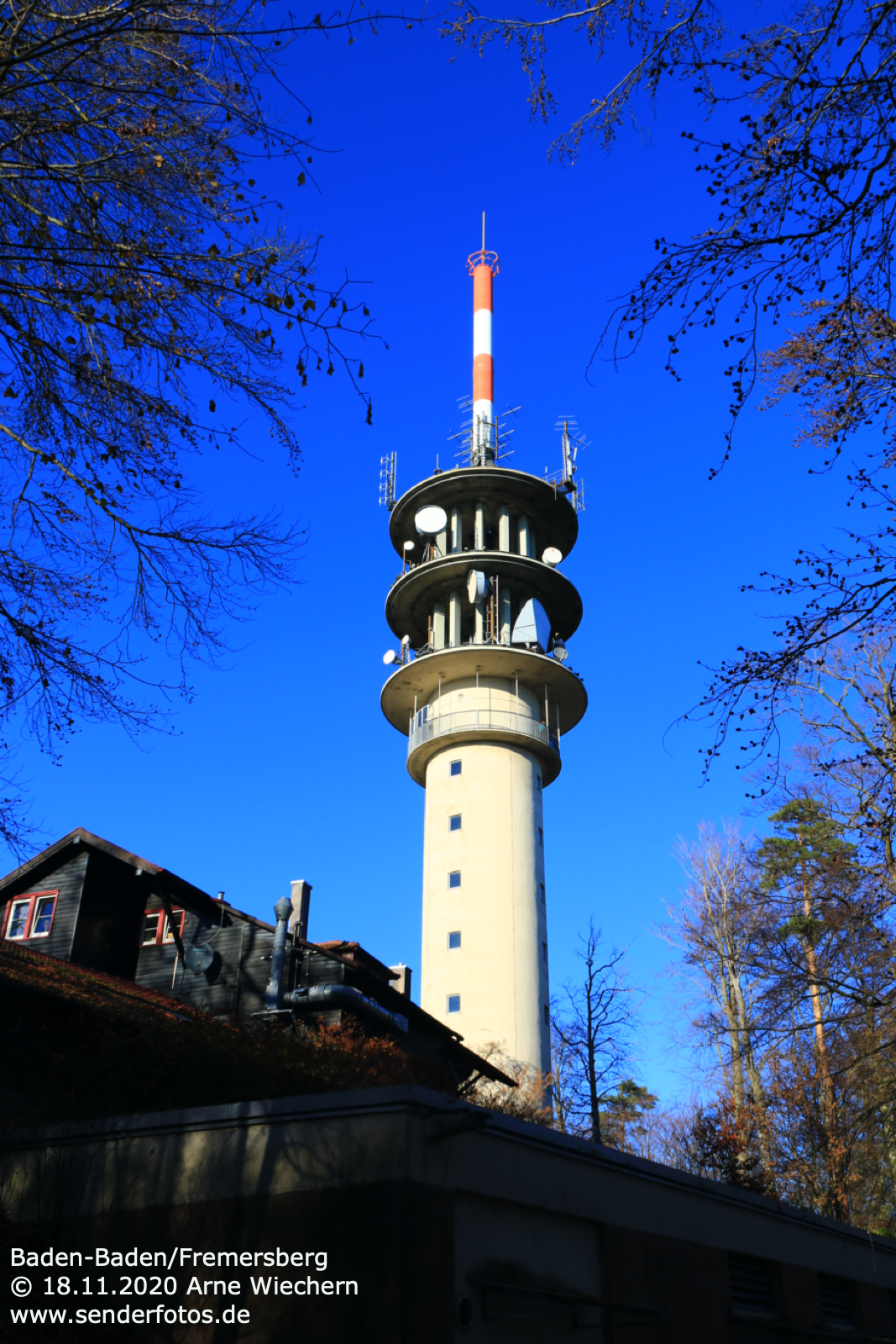

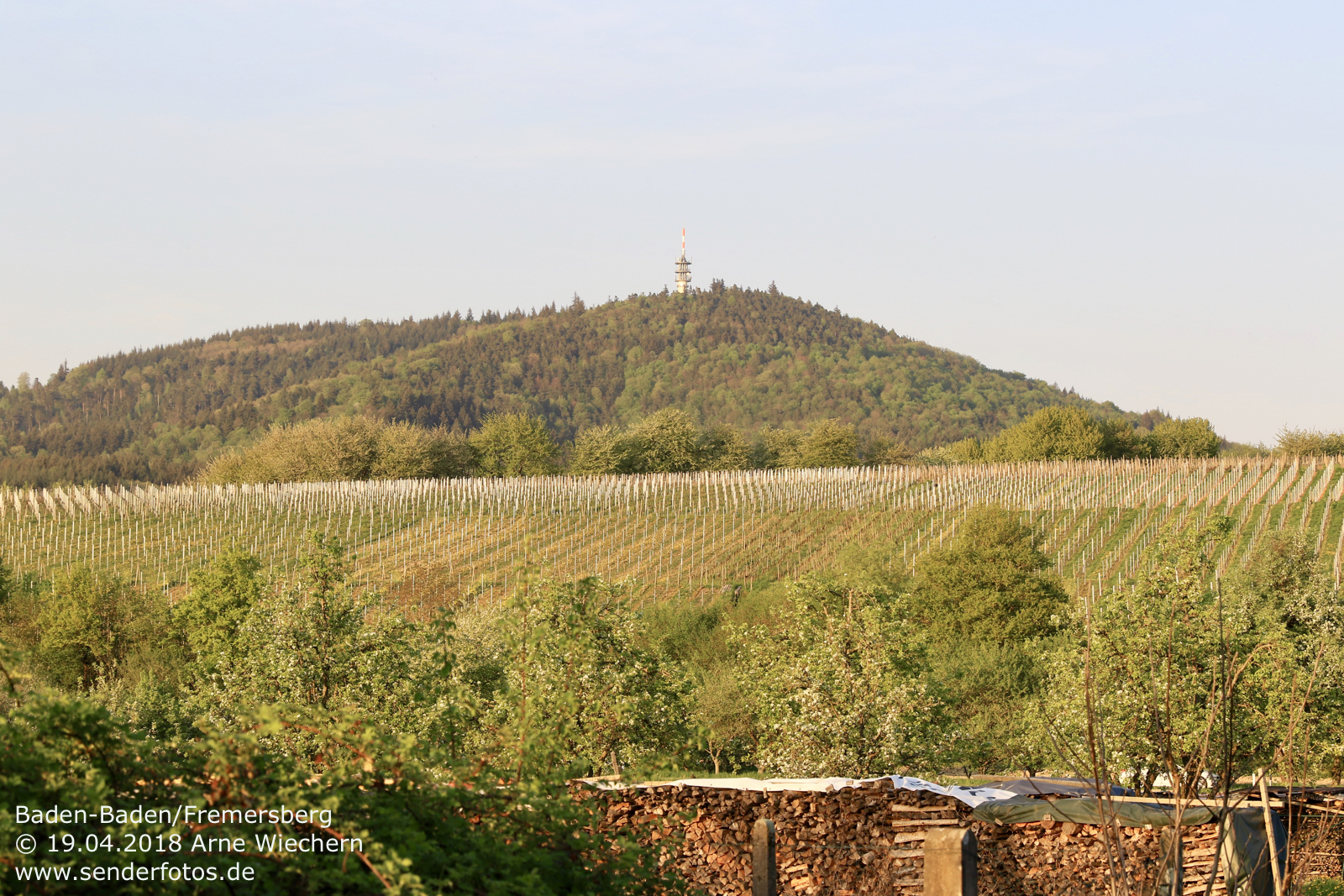

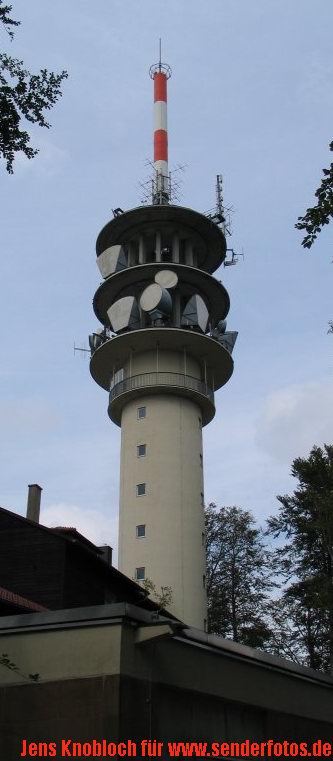

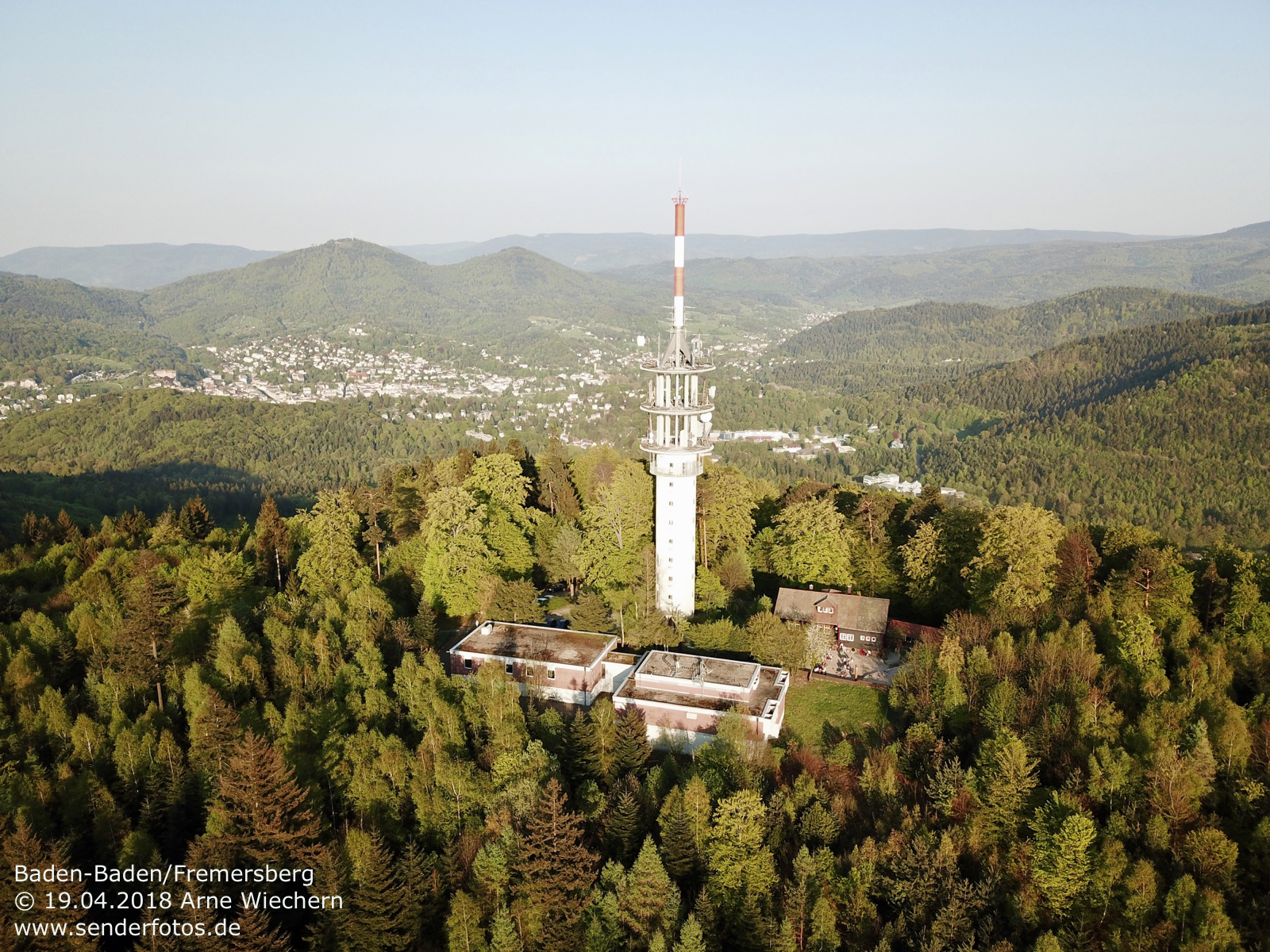

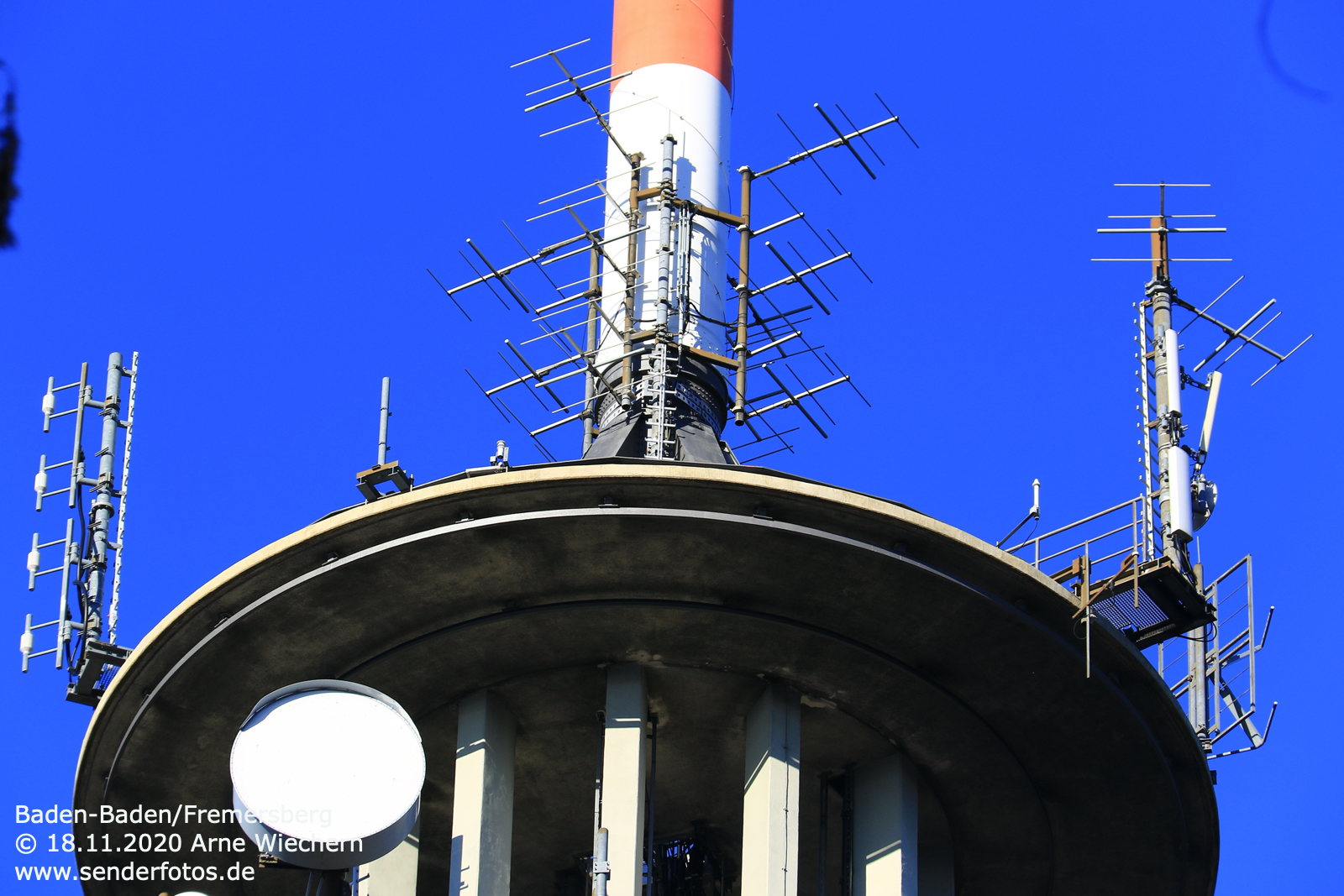

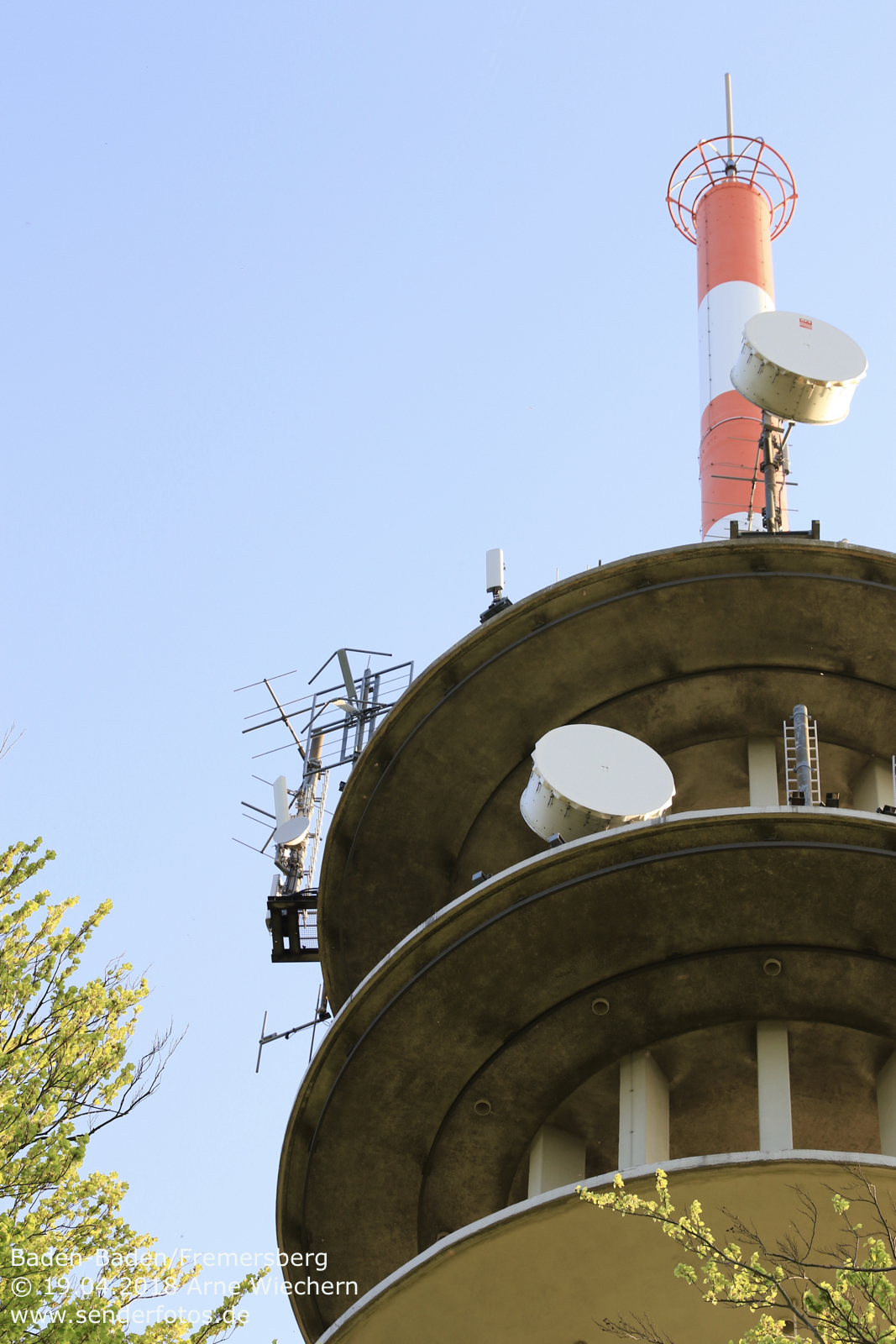

Baden-Baden/Fremersberg

8. Februar 201319. November 2020 Arne Wiechern Schreib einen Kommentar

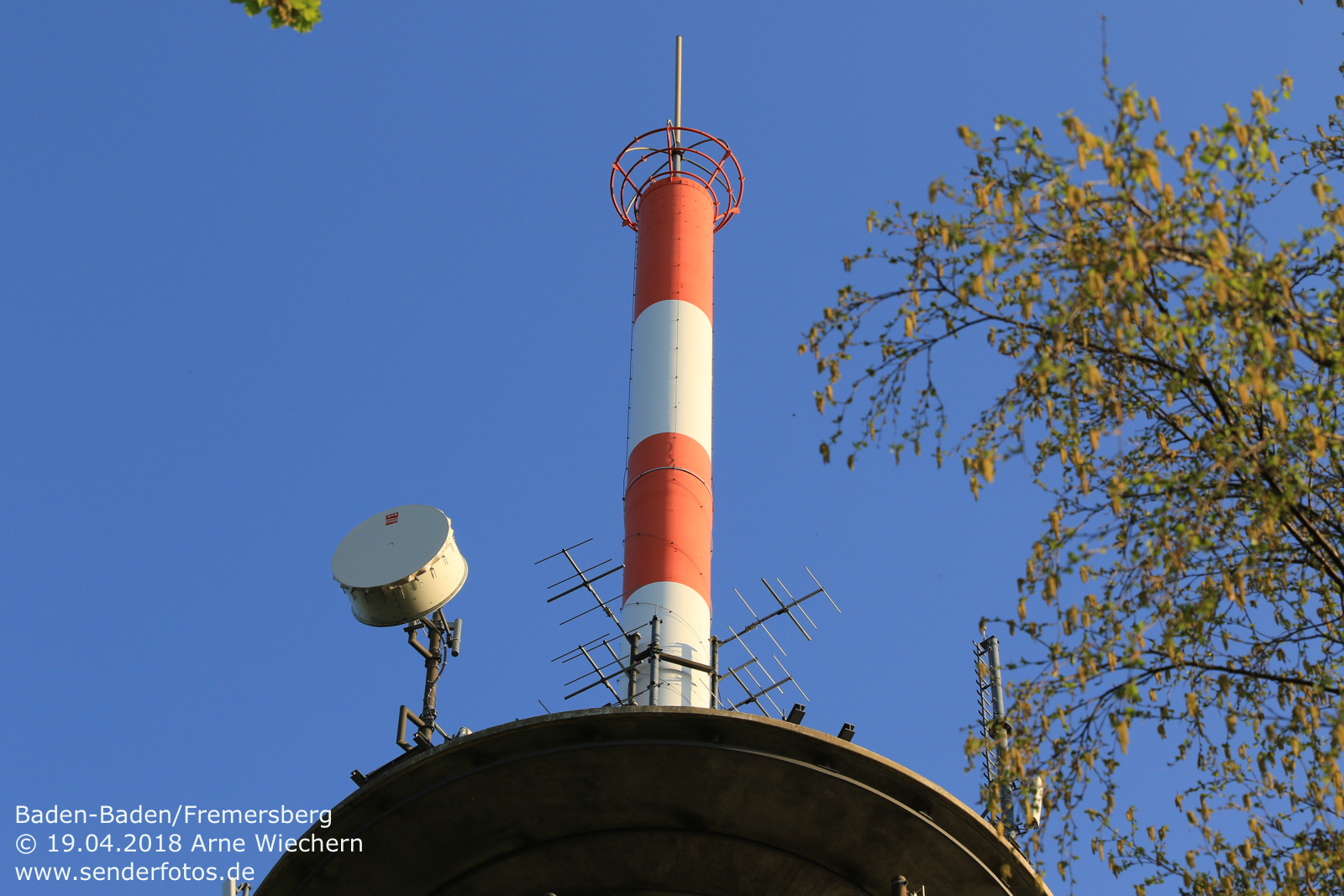

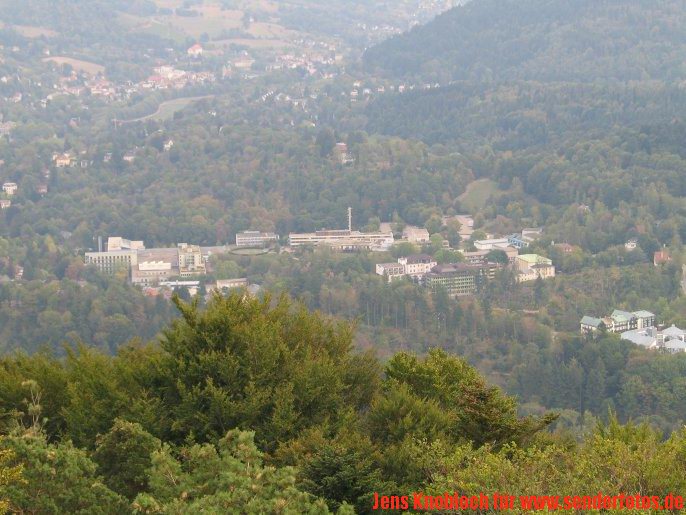

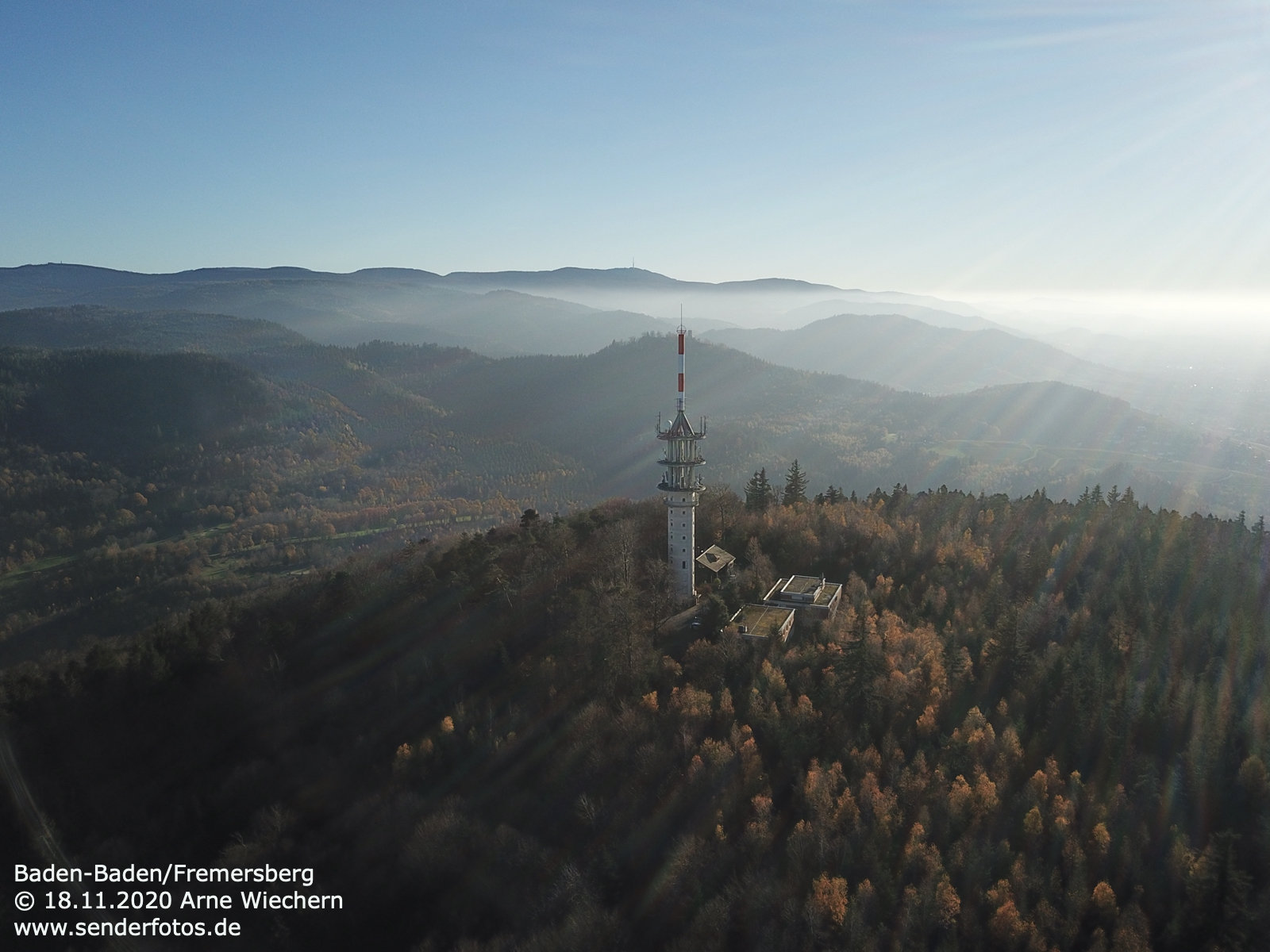

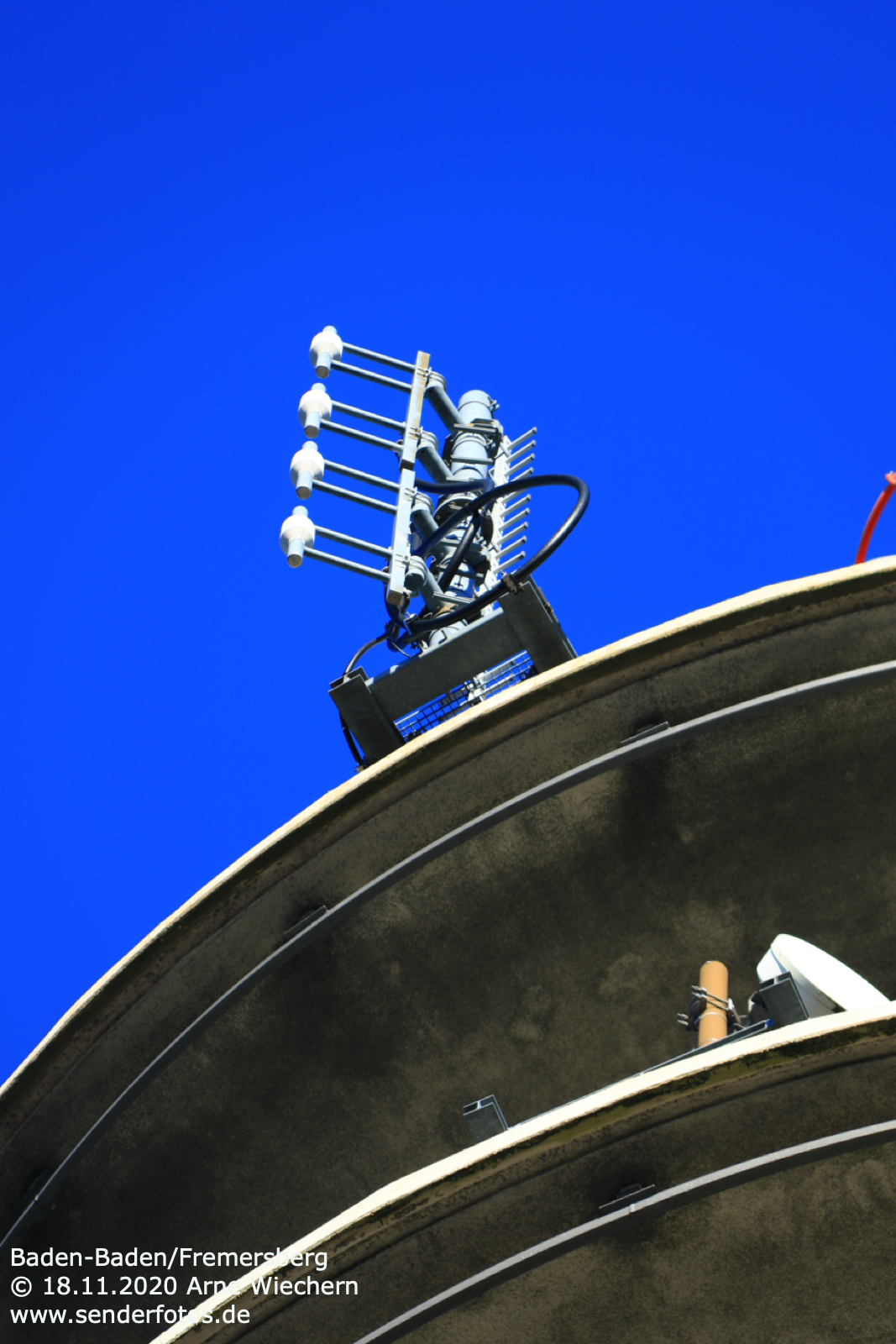

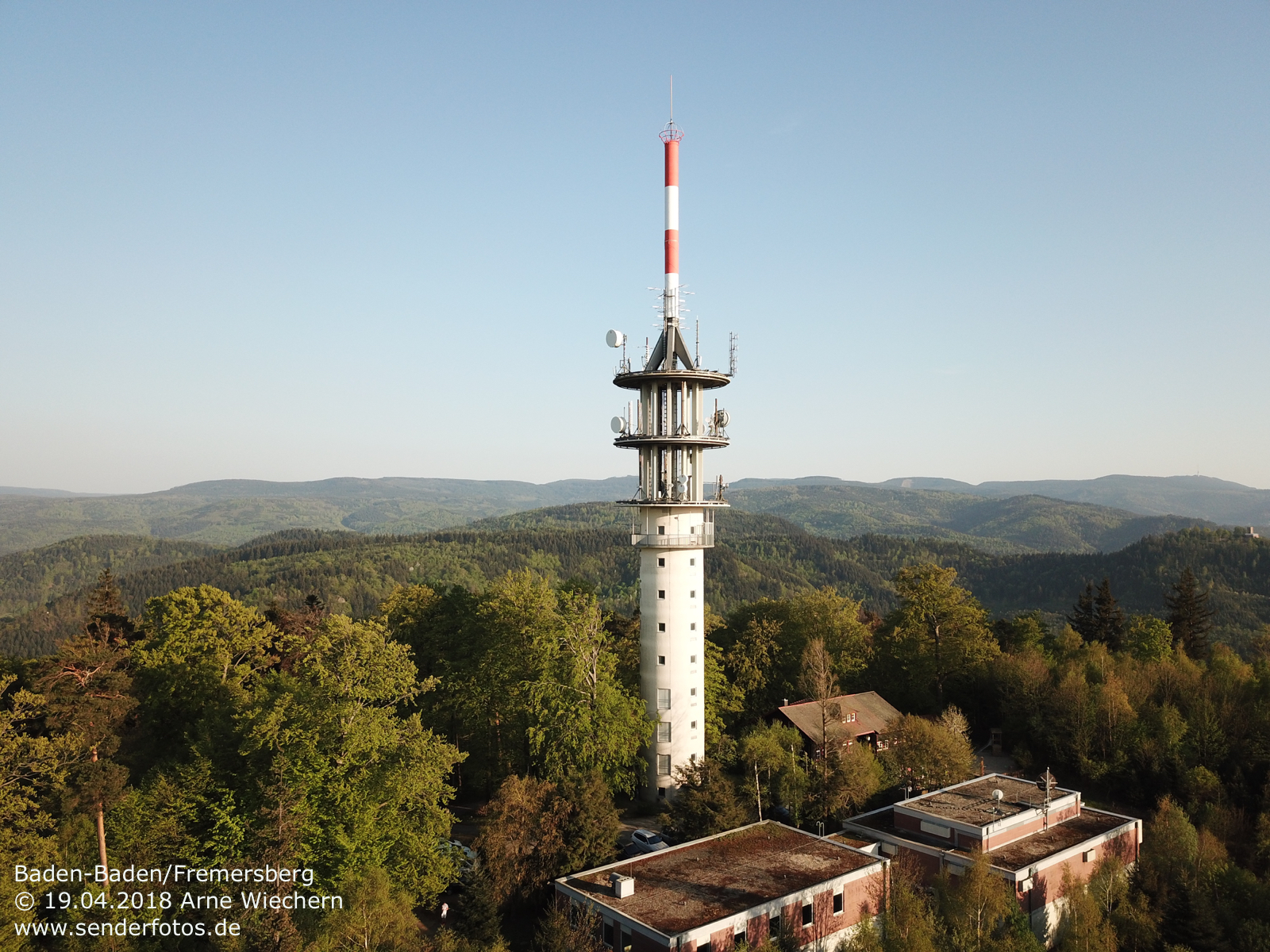

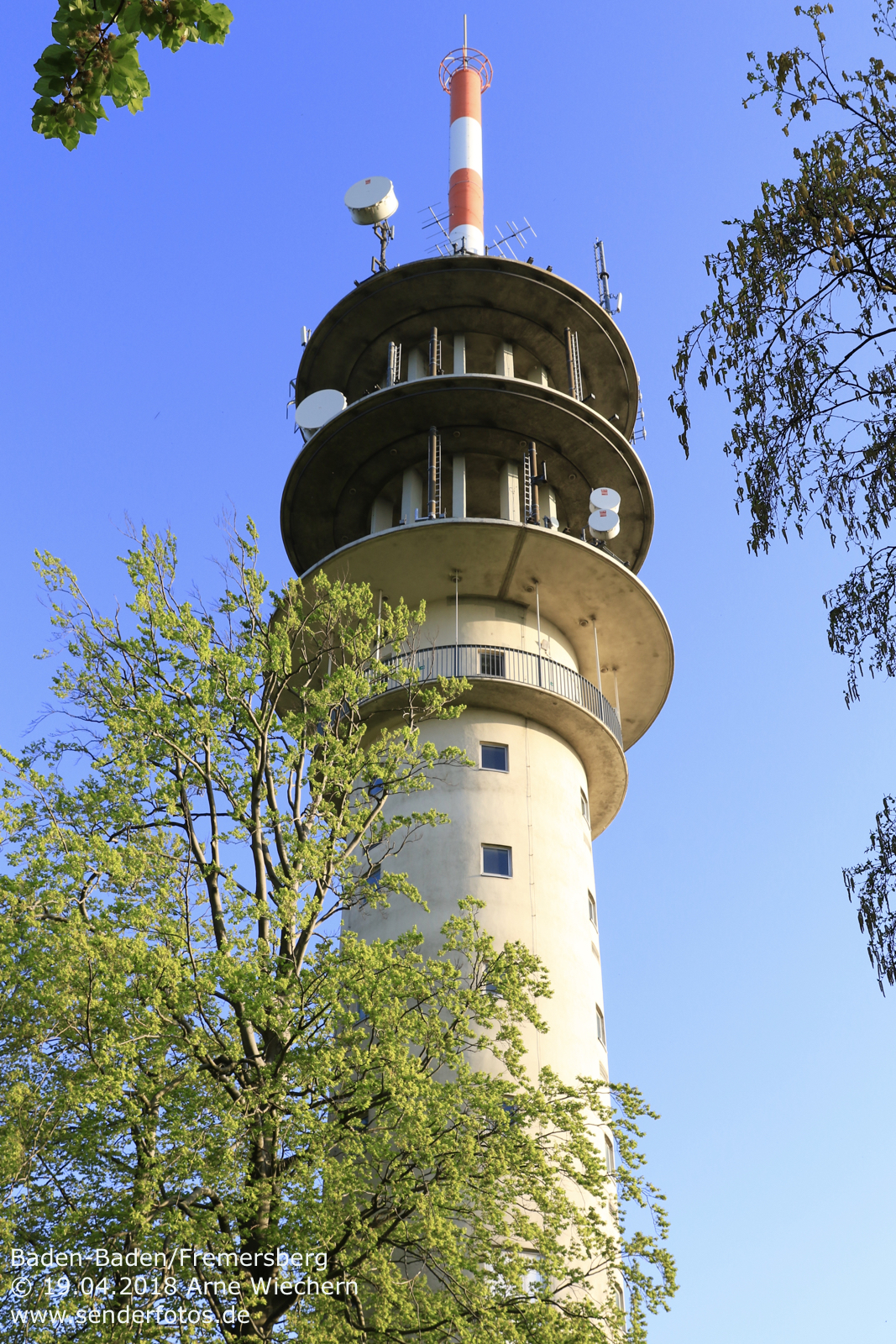

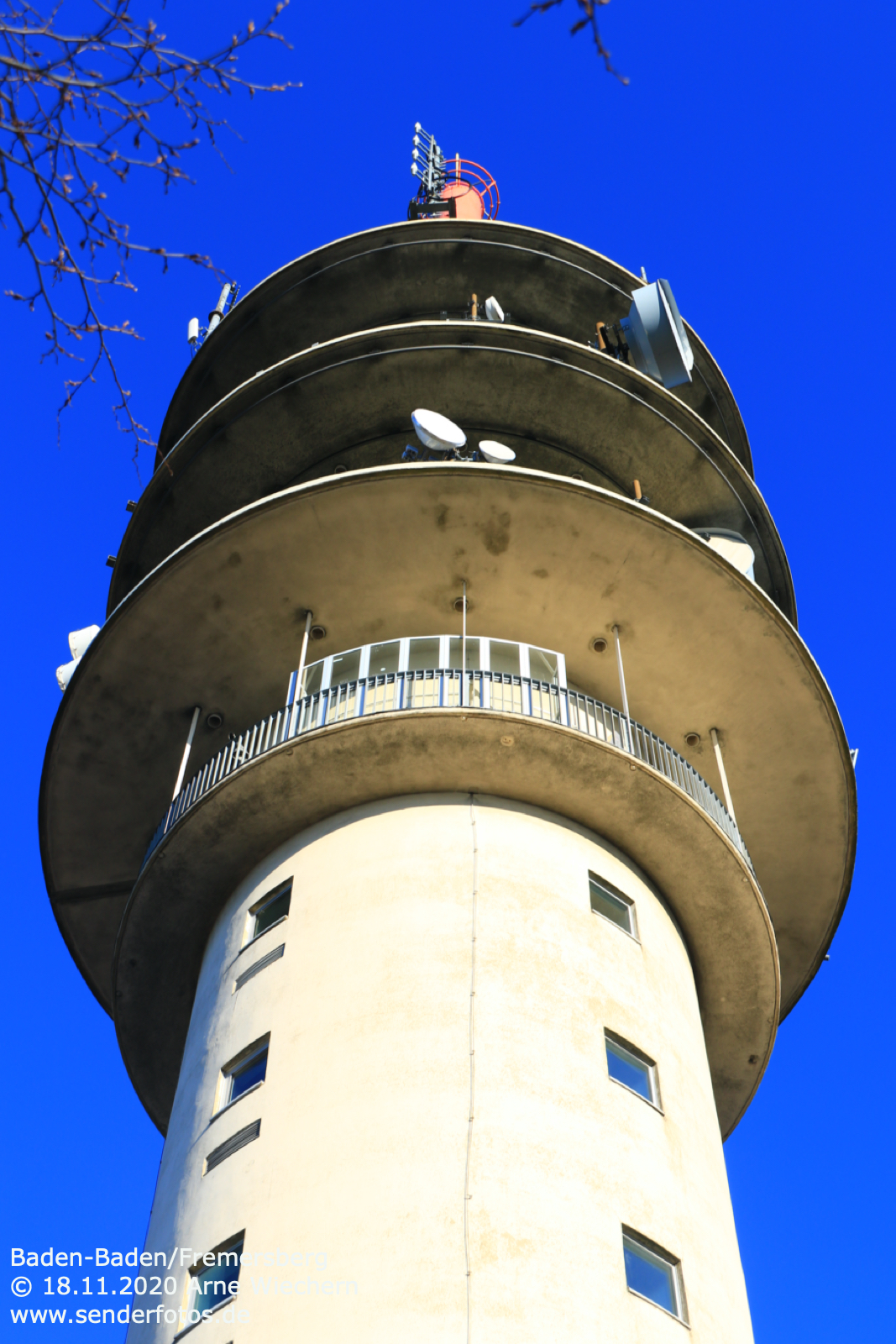

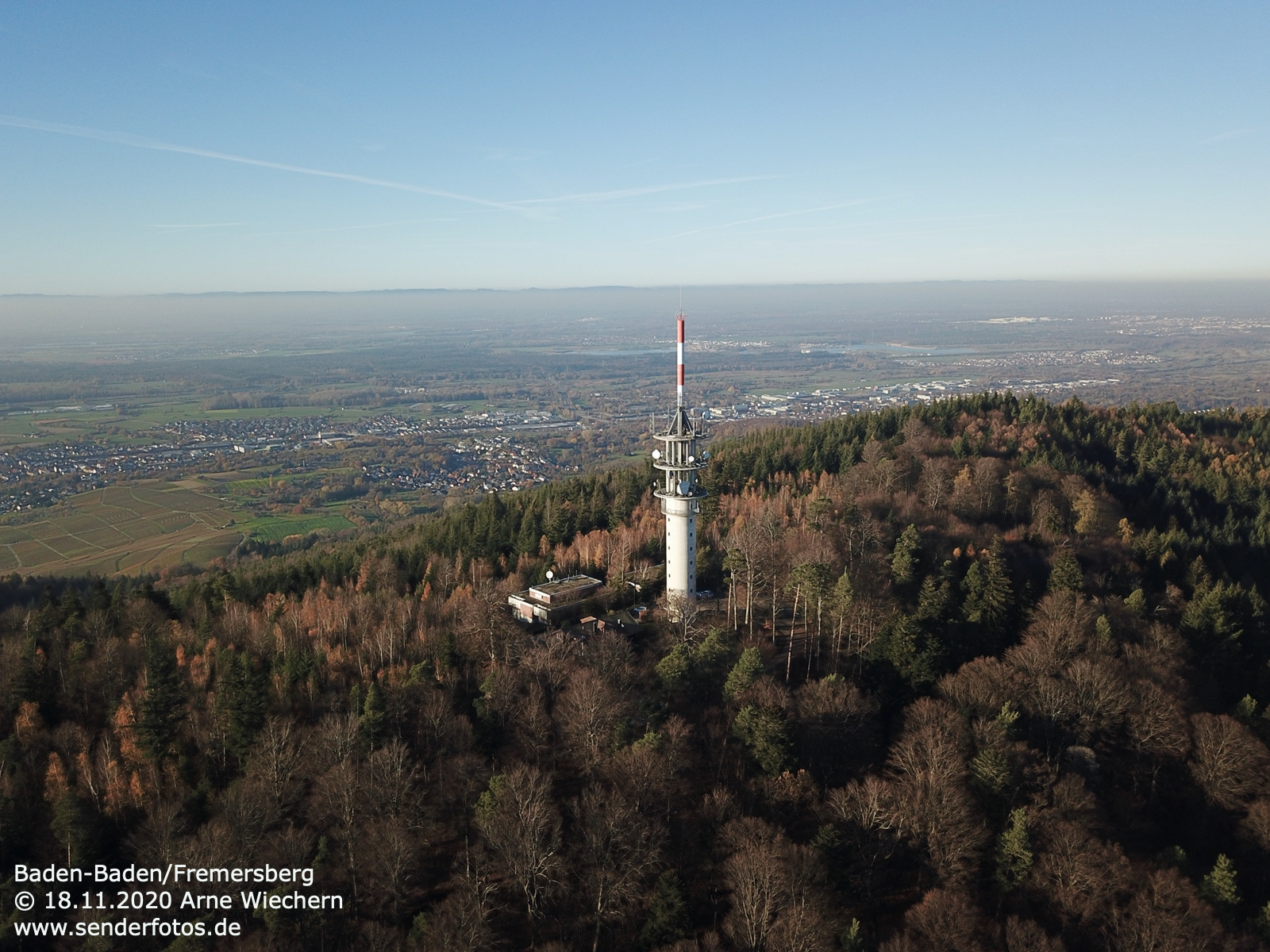

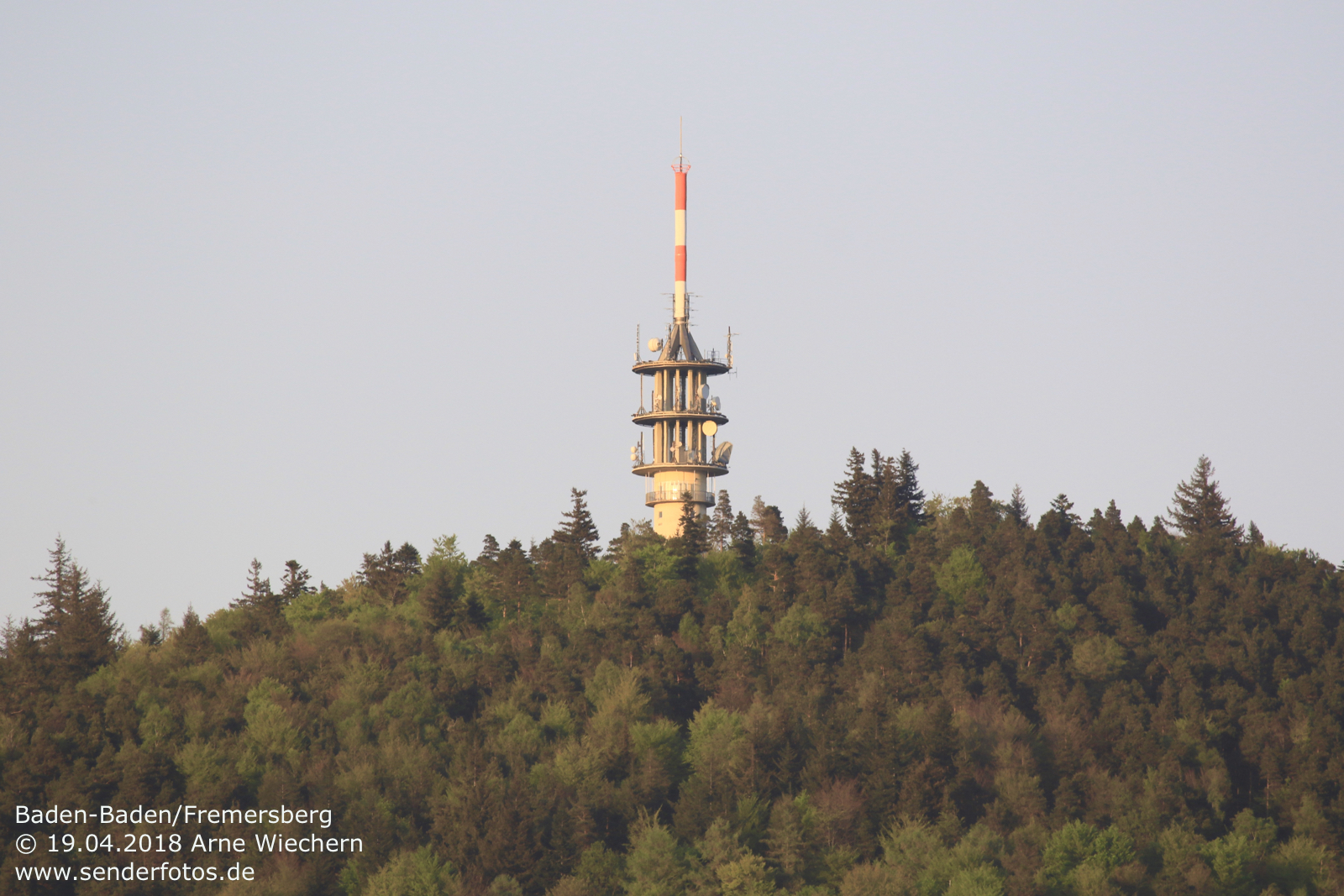

(DFMG Deutsche Funkturm GmbH) – 09.05.2018: Das heutige Bauwerk ist der inzwischen dritte Turm auf dem Fremersberg. Die Vorgängerbauwerke stammen aus den Jahren 1883 und 1954. Anfang der 60er Jahre benötigte der damalige Südwestfunk einen Turm zur Weiterleitung von Richtfunkstrecken. Aus diesem Grund wurde das heutige Bauwerk im Jahr 1961 fertiggestellt. Bis zum 4. Dezember 2007 wurden in analogem PAL das ZDF auf Kanal 31 (220 kW) und SüdWest Baden-Württemberg auf Kanal 41 (150 kW) sowie zuletzt auch Sat.1 auf Kanal 49 (0,02 kW) und B.TV (Kanal 55/0,02 kW) ausgestrahlt.. Mit der Umstellung auf DVB-T gingen folgenden Bouquets in Betrieb: SWR-Bouquet 1 (Kanal 60/50 kW), SWR-Bouquet 2 (Kanal 29/50 kW) und das ZDFmobil-Bouquet (Kanal 33/50 kW). Seit dem 28. März 2017 senden insgesamt sechs DVB-T2-Bouquets mit einer Leistung von jeweils 50 kW: ARD regional (Kanal 28), Freenet TV 1 (Kanal 29), Freenet TV 2 (Kanal 35), ARD digital (Kanal 36), ZDF/Freenet 3 (Kanal 46), Freenet TV 4 (Kanal 49). Außerdem sind folgende Hörfunksender aktiv: DASDING (91,7 MHz/0,5 kW), big fm (103,8 MHz/2 kW) und Deutschlandfunk Kultur (107,9 MHz/0,1 kW). Im Digitalradio wird der DR-Deutschland-Multiplex auf Kanal 5C (3,2 kW) ausgestrahlt. Update 19.11.2020: Seit dem 5. Oktober 2020 wird außerdem der zweite nationale Bundesmux (Kanal 9B/3,2 kW) ausgestrahlt. Das letzte Bild der Galerie zeigt den Blick auf das Baden-Badener SWR-Gebäude.

Größere Karte anzeigen

Bielefeld/Hünenburg

28. Januar 201322. Oktober 2022 Arne Wiechern 4 Kommentare

(DFMG Deutsche Funkturm GmbH) – 28.01.2013: BFBS 1 sendet auf 103,0 MHz (70,8 kW) aus 157 m. Die Strahlungsrichtung ist 110 Grad. Außerdem wurden von hier bis zum Start von DVB-T RTL (Kanal 59/1 kW), SAT.1 (Kanal 38/126 Watt) und VOX (Kanal 36/500 Watt) ausgestrahlt. Bis zum 29. Mai 2006 sendeten noch das ZDF (Kanal 33/317 KW) und das WDR Fernsehen (Kanal 46/500 kW) analog. Seit diesem Datum dient der Turm als DVB-T-Standort: WDR-Bouquet 1 (Kanal 26/20 kW), WDR-Bouquet 2 OWL (Kanal 31/20 kW) und ZDFmobil-Bouquet (Kanal 33/20 kW). 21.12.2020: Am 26. April 2020 wurde der leistungsstarke BFBS-Sender abgeschaltet. Wie die Bilder von Thorsten Schulze zeigen, wurden die UKW-Sendeantennen nahe der Mastspitze im Laufe des Jahres 2020 entfernt. Der dadurch freigewordene Platz wurde genutzt, um neue DAB+-Sendeantennen zu installieren, die die bisherigen Antennen am Turmschaft ersetzen konnten. Im DAB+-Modus werden inzwischen drei Multiplexe ausgestrahlt: DR Deutschland (Kanal 5C/6,3 kW), Antenne DE (Kanal 5D/6,3 kW) und Radio für NRW (Kanal 11D/8 kW). am 25. April 2018 wurde die bisherigen DVB-T-Ausstrahlung auf DVB-T2 umgestellt. Auf Sendung sind: Freenet TV Mux 1 (Kanal 24/32 kW), WDR Mux 2 (Kanal 26/20 kW), Freenet TV Mux 2 (Kanal 27/32 kW), WDR Mux 1 (Kanal 31/20 kW), gemischter Mux ZDF/Freenet (Kanal 33/20 kW) und Freenet TV Mux 3 (Kanal 39/32 kW). Offen ist bislang die Frage, welches Programm künftig die derzeit ungenutzte UKW-Frequenz 103,0 MHz nutzt. Da die UKW-Antennen – wie oben beschrieben – demontiert worden sind, müsste hierfür eine komplette Neuinstallation erfolgen. Update vom 22.10.2022: Die Frequenz 103,0 MHz wird mit einer Leistung von 70 kW nun vom landesweiten Privatsender NRW1 genutzt. Hierfür wurden 16 neue UKW-Antennen (LogPer des Herstellers Kathrein) installiert, wie die Bilder aus dem Jahr 2022 zeigen. Die Daten zur DAB-Ausstrahlung haben sich geändert: Der DR Deutschland-Multiplex sendet auf Kanal 5C ebenso wie der Antenne DE-Mux auf Kanal 5D und der Radio für NRW-Mux auf Kanal 11D mit 10 kW. Neu hinzugekommen ist der Mux Mein NRW DAB+ auf Kanal 9D mit 10 kW.

Größere Karte anzeigen

Sibbesse/Griesberg

15. Januar 201321. März 2021 Arne Wiechern Schreib einen Kommentar

(DFMG Deutsche Funkturm GmbH) – 20.03.2021: Beim Fernmeldeturm Sibbesse nahe Bad Salzdetfurth handelt es sich um einen im Jahr 1973 erbauten Typenturm FMT 2. Er ist 128 m hoch und dient als Standort für zwei eher leistungsschwache UKW-Sender. Ausgestrahlt werden N-Joy (95,7 MHz/0,5 kW) und Radio 21 (105,8 MHz/1 kW). Hinzu kommen inzwischen drei DAB+-Multiplexe: DR Deutschland (Kanal 5C/2 kW), Antenne Deutschland (Kanal 5D/2 kW) und NDR Hannover (Kanal 7A/2 kW). Deutlich leistungsstärker sind die Fernsehausstrahlungen. Bis zum 29. März 2017 wurde vom FMT Sibbesse Fernsehen im DVB-T-Modus ausgestrahlt: NDR-Bouquet 1 (Kanal E08/10 kW), NDR-Bouquet 2 (Kanal 36/ 5 KW) und ZDF-Bouquet (Kanal 23/5 kW). Seitdem sind folgende DVB-T2-Multiplexe auf Sendung: ARD Digital (Kanal 23/40 kW), gemischter Multiplex von ZDF und Freenet (Kanal 36/40 kW) und ARD regional (Kanal 40/50 kW).

Größere Karte anzeigen

Dannenberg/Zernien

20. August 201227. Juli 2021 Arne Wiechern Ein Kommentar

(NDR) – 27.07.2021: Der 258 m hohe NDR-Sendemast südöstlich der Ortschaft Zernien ist seit 1953 in Betrieb, Ausgestrahlt werden heute folgende Hörfunkprogramme im UKW-Bereich: NDR 1 Niedersachen (91,2 MHz/25 kW), NDR 2 (96,4 MHz/25 kW), NDR Kultur (93,3 MHz/10 kW), NDR Info (90,7 MHz/3 kW), N-JOY (94,0 MHz/1 kW), ffn (102,7 MHz/25 kW) und Antenne Niedersachen (106,1 MHz/25 kW). Koordiniert ist weiterhin die Frequenz für Radio Zusa (89,7 MHz/0,5 kW). Im DAB+-Modus sind folgende Multiplexe auf Sendung: DR Deutschland (Kanal 5C/5 kW) und NDR NDS Lüneburg (Kanal 9B/10 kW). Für den Fernsehempfang in der Region werden zwei DVB-T2-Multiplexe ausgestrahlt: ARD regional Niedersachsen (Kanal 32/32 kW) und ARD digital (Kanal 43/32 kW). Bis zum 13. März 2007 war der Sender Dannenberg ein analoger Grundnetzsender für die ARD (Kanal 43/250 kW).

In verschiedenen Publikationen trägt der Sender die Bezeichnung „Hoher Mechtin“ oder „Hohenmechtin“. Der Berg dieses Namens befindet sich allerdings etwa 2 km weiter südlich. Dort in der Nähe wiederum befindet sich der Fernmeldeturm Pampower Berg, der jedoch nie als TV- oder Hörfunksender im Einsatz war.

Größere Karte anzeigen

Hamburg-Moorfleet

22. Januar 20128. Dezember 2022 Arne Wiechern 7 Kommentare

(NDR) Hauptmast – Vom 304 m hohen hohen Hauptmast senden NDR 90,3 (90,3 MHz/80 kW), NDR 2 (87,6 MHz/80 kW), NDR Kultur (99,2 MHz/80 kW), NDR Info (92,3 MHz/5 kW), die NDR 1 Welle Nord (89,5 MHz/10 kW), N-Joy (94,2 MHz/1 kW), der DLF (88,7 MHz/3,16 kW) – als einziger Privatsender aber auch Radio Hamburg (103,6 MHz/80 kW). Auf dem Turm waren bis November 2004 die Grundnetzsender für ARD (Kanal E9 /100 kW) und NDR-Fernsehen für Niedersachsen (E56/500 kW) und Schleswig-Holstein (E26/10 kW) untergebracht. Seit 08. November 2004 wird per DVB-T ausgestrahlt: NDR-Bouquet 2 Hamburg (Kanal 9/25 kW/im Gegensatz zum Heinrich-Hertz-Turm horizontal polarisiert!!!). Bild 6 zeigt die gesamte Moorfleeter Anlage mit dem Turm Bergedorf/Lohbrügge im Hintergrund. Das Bild wurde von der St.-Michaelis-Kirche (Michel) aus aufgenommen. Update 2010: Das NDR-DVB-T-Bouquet auf Kanal E09 wurde zwischenzeitlich abgeschaltet. Das Bouquet ist in den UHF-Bereich auf Kanal 54/32 kW umgezogen. 30.07.2014: Im Rahmen der Kunst-Installation Blue Port 2014 wurde auch der Sendemast Moorfleet im Juli/August 2014 für eine Woche illuminiert.

Mittelwellen-Anlage für NDR Info 972 kHz (Leistung 100 kW, früher bis zu 300 kW, Sendemast 184 m, Baujahr 1962, durch einen Trennisolator in 101 m Höhe Ausführung als schwundmindernde Antenne UND Reflektormast 77 m – der Reflektormast wurde im Jahr 1979 aufgrund des Genfer Wellenplanes, der eine Ausblendung nach Nordosten forderte, nachgerüstet. Inzwischen soll der Reflektor nicht mehr in Betrieb sein). Vom 12. bis zum 14. März 2014 war der Mittelwellensender Hamburg-Moorfleet komplett ausgefallen. Bei Baggerarbeiten war eine wichtige Leitung beschädigt worden, vermutlich das Koax-Spezialkabel, das die Sendeenergie von der Sendeanlage zum Antennenmast befördert. Update Januar 2015: Am 13. Januar 2015 gegen 9.00 hat der NDR seine Mittelwellensender abgeschaltet. Damit ist auch der Hamburger Sender auf 972 kHz für immer verstummt. Der Sendemast soll vorerst noch erhalten bleiben.

Am 15.09.2011 wurde der Mittelwellen-Reservemast gesprengt. Der Maststand ursprünglich in Osterloog in Ostfriesland und wurde nach Stilllegung des dortigen NDR-Standorts im Jahr 1963 nach Hamburg versetzt. Aufgrund neuer Sicherheitsbestimmungen wurde der Unterhalt des 120 m hohen Masts zuletzt jedoch zu teuer.

Am Freitag, den 2.12.2016, wurden auch der 184 m hohe Mittelwellen-Hauptsendemast und der dazugehörige 77m-Reflektormast gesprengt. Dabei fiel zunächst der kleinere Stahlgittermast, wenige Minuten später die Sendeantenne in Form des Stahlrohrmasts. Abstrahlungen auf Mittelwelle sind damit von Moorfleet aus nicht mehr möglich. Die nun gesprengte Anlage war – wie bereits oben beschrieben – bereits seit Januar 2015 abgeschaltet.

Nördlich des Hauptsendemasts steht zudem noch ein sehr altes Sendehaus und das Fundament inklusive Isolator eines ehemaligen Senders. Dabei handelt es sich um die Reste des Mittelwellensenders, der bis 1948 an diesem Standort in Betrieb war. Die Anlage soll aus Holzmasten bestanden haben. Ein Bild des damaligen Sendeturms – offenbar – aus dem Jahr 1936 ist auf der Seite der Bergedorf-Chronik zu finden.
