Turmtypen

Fernmeldetürme der Post/Telekom in Deutschland

Als Anfang der 60er Jahre der große „Richtfunkboom“ in Deutschland losging, entschloss sich die damalige Bundespost Fernmeldetypentürme zu entwickeln, da bundesweit ein großer Bedarf an Richtfunkrelais benötigt wurde und man so Planungskosten sparen konnte.
Jeder Turmtyp hat einige besondere Merkmale, anhand derer man die Typen unterscheiden kann. Die erste Baureihe dieser Fernmeldetürme (FMT) waren die Typen 1-6. Diese Türme wurden Anfang/Mitte der 60er Jahre von Fritz Leonhard und Erwin Heinle geplant. Die beiden Ingenieure hatten schon den ersten Fernsehturm der Welt in Stuttgart für den Süddeutschen Rundfunk entwickelt und außerdem auch schon einige Sondertürme für die Bundespost.
Sondertürme sind Fernmeldetürme, die speziell geplant sind und keiner Typenreihe angehören. Auch die Fernmeldetürme, die bis zum Erscheinen der ersten Typentürme gebaut wurden, laufen unter der Bezeichnung „Sondertürme“.
Die Typen 1-6 erkennt man in erster Linie daran, daß das Betriebsgeschoss aus zwei Etagen besteht. Im ersten Geschoss waren ein Aufenhaltsraum für Betriebskräfte, eine Werkstatt, sowie Lagerräume und RLT-Anlagen untergebracht. Im zweiten Geschoss befand sich die Fernmeldetechnik. Soviel ich weiß, waren zu diesen Zeiten viele Türme regelmäßig besetzt, deswegen ein recht großer Aufenthalts-/Arbeitsbereich.

Die Typen 4, 5 und 6 wurden meines Wissens nach vor den anderen Typen geplant. Der Typ 4 wurde soviel ich weiß nie gebaut, Typ 5 nur zwei Mal und Typ 6 nur 4-5 Mal. Ein Grund für das seltene Vorkommen könnte vielleicht sein, daß das Betriebsgeschoss deutlich kleiner als das der anderen Typen ist und deshalb auch nicht so viel Technik aufnehmen kann.

1972 kam dann die nächste Reihe: FMT 1/72, 2/72 und 3/72. Diese unterscheiden sich nur in ihrer verlängerten Mastspitze und einem etwas größeren Betriebsgeschoss von den Typen 1,2 und 3.

Als Anfang der 70er Jahre die Technik immer kleiner wurde, wurden neue Türme entwickelt. Die Typen 1/73 und 2/73 haben nur noch eine Betriebsetage, auf der die Fernmeldetechnik, die RLT-Technik und ein kleiner Aufenthaltsraum Platz finden.

Die Typen 11, 12 und 13 wurden Mitte der 70er Jahre wiederum von Fritz Leonhard und Erwin Heinle entwickelt. Auch hier wurde wieder das Betriebsgeschoss verkleinert. Es ähnelt dem der Typen 1/72 und 2/72, hat aber einen deutlich kleineren Durchmesser.

Anfang der 80er Jahre kamen die Typen 14, 15 und 16, die ein noch kleineres Betriebsgeschoss hatten.
Insgesamt gibt es meines Wissens bundesweit ca. 160 FMT`s (Typen- und Sondertürme) mit Betriebsgeschoss.

Die Typen 7-10 sind FMT ohne Betriebsgeschosse. Man findet sie im Vergleich zu den Türmen mit Betriebsgeschoss sehr oft in ganz Deutschland. (z.B. Wilhelmshaven (senderfotos.de -> Niedersachsen)

Übersicht über die Türme

Da sich manche Türme nur in ihrer Höhe unterscheiden, habe ich die Türme zu Gruppen zusammengefasst.

FMT 1, 2

FuÜSt Karlsruhe 1 (FMT 2)

  FMT 1 FMT 2
Merkmal Höhe (m) Höhe (m)
Plattform 1 (Unterkante Betriebsgeschoss) 50,00 75,00
Plattform 2 (Oberkante Betriebsgeschoss) 58,00 83,00
Plattform 3 67,00 92,00
weitere Standorte z.B. Bonn-Alfter,
Höhr-Grenzhausen,
Lügde-Köterberg
z.B. Hennstedt,
Bad Dürkheim,
Lohmar-Birk

Die Höhe der Spitze kann unterschiedlich sein!

FMT 3, 3/72

FuÜSt Mudau 1 (FMT 3)

  FMT 3 FMT 3/72
Merkmal Höhe (m) Höhe (m)
Plattform 1 (Unterkante Betriebsgeschoss) 40,00 40,00
Plattform 2 (Oberkante Betriebsgeschoss) 48,00 48,00
Plattform 3 57,00 57,00
Spitze 175,00 184,00
weitere Standorte z.B. Schmallenberg-Hunau z.B. Bielefeld-Hünenburg

 FMT 1/72, 2/72

FuÜSt Waldenbuch 3(FMT 2/72)

  FMT 1/72 FMT 2/72
Merkmal Höhe (m) Höhe (m)
Plattform 1 (Unterkante Betriebsgeschoss) 50,00 75,00
Plattform 2 (Oberkante Betriebsgeschoss) 59,00 83,00
Plattform 3 67,00 92,00
Plattform 4 76,00 100,00
weitere Standorte z.B. Tecklenburg z.B. Düren-Hürtgenwald

Die Höhe der Spitze kann unterschiedlich sein!

FMT 1/73 (1/81), 2/72 (2/81)

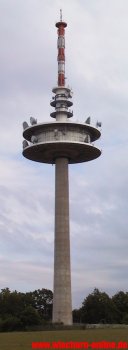

FuÜSt Bergen 1 (FMT 2/73)

FuÜSt Buttenheim 1 (FMT 1/73)



  FMT 1/73 FMT 2/73
Merkmal Höhe (m) Höhe (m)
Plattform 1 (Unterkante Betriebsgeschoss) 50,00 75,00
Plattform 2 (Oberkante Betriebsgeschoss) 58,00 83,00
Plattform 3 77,00 102,00
weitere Standorte z.B. Haina-Kloster z.B. Hoherodskopf, Eutin

Die Höhe der Spitze kann unterschiedlich sein!

FMT 4, 5, 6

FuÜSt Waghäusel 2 (FMT 6)

  FMT 4 FMT 5 FMT 6
Merkmal Höhe (m) Höhe (m) Höhe (m)
Plattform 1 35,00 50,00 65,00
Plattform 2 (Unterkante Betriebsgeschoss) 44,00 60,00 68,00
Plattform 3 (Oberkante Betriebsgeschoss) 53,00 69,00 84,00
weitere Standorte mir nicht bekannt z.B. Unterpleichfeld
Wiesen (Bayern)
z.B. Unterringingen
Cleebronn

Die Höhe der Spitze kann unterschiedlich sein!

FMT 11, 12, 13

FuÜSt Stade 1 (FMT 13)

  FMT 11 FMT 12 FMT 13
Merkmal Höhe (m) Höhe (m) Höhe (m)
Plattform 1 (Unterkante Betriebsgeschoss) 50,00 75,00 100,00
Plattform 2 (Oberkante Betriebsgeschoss) 58,00 83,00 108,00
weitere Standorte z.B. Dossenheim,
Puttgarden
z.B. Kaiserslautern,
Sendenhorst
z.B. Uelzen,
Mülheim-Speldorf

Die Höhe der Spitze kann unterschiedlich sein!

FMT 14, 15, 16

FuÜSt Ludwigshafen 506 (FMT 16)

  FMT 14 FMT 15 FMT 16
Merkmal Höhe (m) Höhe (m) Höhe (m)
Unterkante Betriebsgeschoss 34,00 57,00 79,00
Plattform 1 (Oberkante Betriebsgeschoss) 40,00 63,00 85,00
Plattform 2 48,00 70,00 93,00
Plattform 3 55,00 78,00 100,00
Ende Turmschaft 66,00 89,00 111,00
weitere Standorte z.B. Marzell-Hochblauen,
Emden
z.B. Duisburg,
Velbert
z.B. Bochum,
Essweiler

Die Höhe der Spitze kann unterschiedlich sein!

Bildquellen:

  • FuÜSt Waldenbuch 3: Winfried Haug
  • FuÜSt Buttenheim 1: Ski- und Wanderclub Falkendorf
  • FuÜSt Bergen 1 und Stade 1: Arne Wiechern (senderfotos.de)
  • FuÜSt Karlsruhe 1, Mudau 1, Waghäusel 1, Ludwigshafen 406: Jens Knobloch

Ich danke allen, die Ihre Bilder für diese Seite zur Verfügung gestellt haben!
Sonstige Quellen: Bücher von Fritz Leonhard und Erwin Heinle, Ingenieurbauführer Baden-Württemberg, Internet.

(c) 03/2004 J. Knobloch
